Надежный и мощный насос пластинчатый НПл 80-40/6,3 – это сердце вашей промышленной гидравлики. Разработанный для интенсивной эксплуатации, этот агрегат обеспечивает стабильную подачу рабочей жидкости под высоким давлением, что делает его незаменимым компонентом для металлообрабатывающего, прессового и технологического оборудования. Производство и поставки на территорию Казахстана осуществляет компания Гидротех, гарантируя качество, проверенное временем, и оперативное сервисное обслуживание. Использование насоса пластинчатого НПл 80-40/6,3 позволяет оптимизировать работу гидроприводов, снизить энергопотребление и минимизировать простои.
Описание и основное назначение
Агрегат насос пластинчатый НПл 80-40/6,3 относится к объемному роторному типу с двухпоточной (двухкамерной) нерегулируемой конструкцией. Его ключевая задача – создание и поддержание постоянного давления масла в замкнутом гидравлическом контуре оборудования. Основное применение находит в качестве силового насоса в гидроприводах станков ЧПУ, гибочных и штамповочных прессов, литьевых машин ТПА, а также в подъемно-транспортной технике. Установка этого надежного насоса пластинчатого НПл 80-40/6,3 – верное решение для модернизации устаревших гидравлических систем или комплектации нового промышленного оборудования, требующего безотказной работы 24/7.
Вес, габаритные размеры и Код ТН ВЭД
Устройство характеризуется компактными размерами, удобными для монтажа в условиях ограниченного пространства промышленных цехов. Все параметры соответствуют требованиям межгосударственного стандарта ГОСТ 13824-76, что обеспечивает полную совместимость с большинством отечественных и зарубежных промышленных систем. Код ТН ВЭД для беспрепятственного таможенного оформления – 8413 50 000 0 (насосы гидравлические объемного действия).
| Параметр | Значение |
|---|
| Масса, кг | 32.0 |
| Габаритная длина, мм | 320 |
| Габаритная ширина, мм | 280 |
| Габаритная высота, мм | 250 |
| Диаметр присоединительного фланца, мм | 200 |
| Код ТН ВЭД | 8413 50 000 0 |
Шутка от инженера-гидравлика
Приходит механик к мастеру и спрашивает: «Почему новый насос пластинчатый НПл 80-40/6,3 такой тихий и надежный?». А мастер отвечает: «Потому что он работает без суеты – создает равномерное давление и не допускает никаких пульсаций!».
Кандай каласа, біздің насос жұмысын жақсы атқарады!
Технические характеристики насоса НПл 80-40/6,3
Детальные параметры оборудования, определяющие его производительность, рабочее давление и условия подключения.
| Параметр | Значение | Ед. изм. |
|---|
| Рабочее давление, номинальное | 6.3 (63) | МПа (атм.) |
| Подача (производительность) номинальная | 69.9 / 35.7 | л/мин |
| Рабочий объем | 120 | см³ |
| Потребляемая мощность | 13.2 | кВт |
| Частота вращения вала, номинальная | 960 | об/мин |
| Диапазон температур рабочей среды | от -10 до +60 | °C |
| Тип рабочей среды (гидравлической жидкости) | Минеральные масла, HETG, HEES | - |
| Вязкость рабочей среды, кинематическая | 20 … 400 | мм²/с |
| Направление вращения (стандартное) | Правое (по часовой стрелке) | - |
| Тип присоединения | Фланцевое | - |
Принцип работы пластинчатого насоса
Функционирование насоса пластинчатого НПл 80-40/6,3 основано на классическом принципе объемного вытеснения. Вращающийся ротор с радиальными пазами, в которых свободно перемещаются пластины, расположен внутри статора с эксцентричной расточкой. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, образуя замкнутые камеры. При вращении ротора объем этих камер циклически изменяется: на участке всасывания он увеличивается, затягивая масло, а на участке нагнетания – уменьшается, выталкивая жидкость в напорную магистраль под высоким давлением. Двухпоточная конструкция уравновешивает радиальные нагрузки, значительно снижая шум и вибрацию, что критически важно для точного оборудования.
Температурный режим работы и срок службы
Для обеспечения заявленного ресурса насоса пластинчатого НПл 80-40/6,3 необходимо строго соблюдать температурный режим эксплуатации масла в диапазоне от -10°C до +60°C. При использовании рекомендуемых масел и регулярной замене фильтрующих элементов (тонкость фильтрации не грубее 25 мкм) расчетный срок службы агрегата превышает 10 000 моточасов. Надежность обеспечивается применением корпуса из чугуна повышенной прочности и пластин из износостойкой стали. Для условий Казахстана с возможными перепадами температур важно следить за прогревом гидросистемы перед выходом на рабочий режим.
Область применения и типовое оборудование
Благодаря высокому давлению и стабильной подаче, данный насос пластинчатый нашел широкое применение в различных отраслях промышленности Казахстана. Он используется в составе гидропривода следующего оборудования:
- Металлообрабатывающие станки: токарные (16К20, 1К62), фрезерные, координатно-расточные, шлифовальные.
- Кузнечно-прессовое оборудование: гибочные прессы, ножницы, вырубные и штамповочные машины.
- Деревообрабатывающие и мебельные станки: прессы для склейки, формовочные линии.
- Технологическое оборудование АПК: прессы-подборщики, экструдеры для кормов, системы орошения.
- Подъемно-транспортная техника: гидравлические системы авто- и электропогрузчиков, подъемники, краны малой грузоподъемности.
Установка насоса пластинчатого НПл 80-40/6,3 обеспечивает плавность хода, точность позиционирования и высокое удельное усилие рабочего органа.
Состав ремонтного комплекта и основные запчасти
Для обеспечения длительной эксплуатации рекомендуется иметь запас наиболее подверженных износу деталей. Основные компоненты ремкомплекта для насоса пластинчатого НПл 80-40/6,3:
| Наименование запчасти / комплектующей | Назначение | Признаки износа |
|---|
| Пластины (лопатки) | Основной рабочий элемент, создающий камеры | Снижение производительности, увеличение шума |
| Комплект уплотнений вала и крышек | Предотвращение утечек рабочей жидкости | Появление течей масла на корпусе |
| Распределительный диск (торцевая плита) | Распределение потоков всасывания и нагнетания | Падение давления, перегрев насоса |
| Подшипниковый узел | Обеспечение вращения ротора | Появление люфта, повышенная вибрация |
| Пружины пластин | Прижим пластин к статору на старте | Затрудненный пуск, кавитация |
Условное обозначение и расшифровка маркировки
Маркировка модели НПл 80-40/6,3 содержит всю ключевую информацию:
НПл – Насос Пластинчатый.
80 – Условный размер присоединительного фланца и корпуса.
40 – Теоретическая подача (в литрах в минуту) при частоте вращения 1000 об/мин.
6,3 – Номинальное рабочее давление в мегапаскалях (МПа).
Модель соответствует современной системе обозначений, пришедшей на смену старым индексам типа 35Г12-24М.
Габаритные и присоединительные размеры
Для точного монтажа и проектирования гидрошкафа необходимо сверяться с габаритными чертежами. Ниже представлены схемы для визуального определения размеров и посадочных мест.

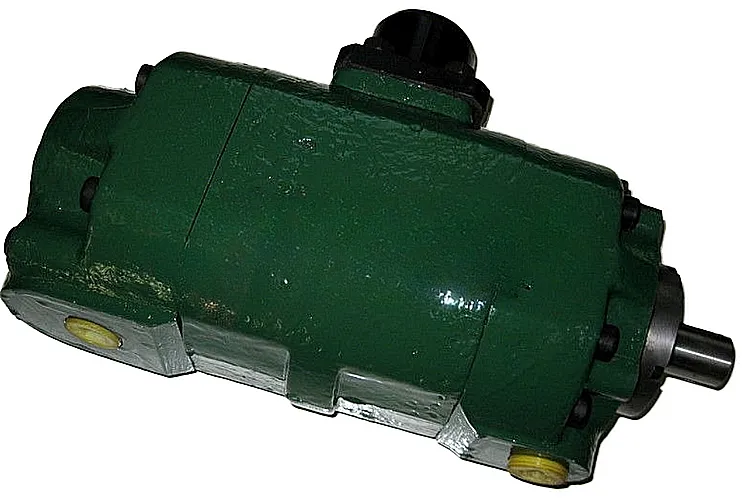

Рис. 1. Общий вид и габаритные размеры насоса НПл 80-40/6,3.
Рис. 2. Присоединительный фланец с посадочными размерами и расположением крепежных отверстий.
Примеры заказа и применения в Казахстане
Карагандинский машиностроительный завод закупил партию насосов пластинчатых НПл 80-40/6,3 для переоснащения парка токарных станков. Замена позволила увеличить точность обработки и снизить расход электроэнергии на 15%.
Компания из Актобе, специализирующаяся на ремонте сельхозтехники, установила данный насос на восстановленный пресс-подборщик. Оборудование успешно отработало два сезона без нареканий в условиях степной пыли.
Алматинское мебельное производство использовало насос пластинчатый НПл 80-40/6,3 в качестве привода клеевого пресса. Результат – стабильное давление в течение всего цикла склейки щитов и повышение качества продукции. Для получения индивидуального коммерческого предложения свяжитесь с нашими инженерами.
Часто задаваемые вопросы (FAQ)
1. Как правильно подобрать модель насоса для замены в существующей системе?
Для корректного подбора насоса пластинчатого НПл 80-40/6,3 необходимо знать три ключевых параметра вашей гидросистемы: требуемое рабочее давление (МПа), необходимую производительность (л/мин) и частоту вращения вала привода (об/мин). Также важно направление вращения и тип присоединения (фланец). Наши специалисты помогут с подбором на основании данных вашего оборудования.
2. Каковы сроки поставки и условия доставки в мой город в Казахстане?
Насосы с основного склада в Костанае поставляются в течение 1-3 рабочих дней. Доставка осуществляется во все регионы РК и страны СНГ, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, транспортными компаниями «КИТ» и «Жело». Сроки доставки по Казахстану – от 2 до 7 дней.
3. Можно ли использовать насос с гидравлическими жидкостями на синтетической основе (например, американские или европейские марки)?
Да, насос пластинчатый НПл 80-40/6,3 рассчитан на работу с минеральными и большинством синтетических масел, включая биоразлагаемые жидкости (HETG/HEES), при условии соответствия их вязкости диапазону 20-400 мм²/с. Перед переходом на новую жидкость рекомендуется выполнить промывку системы.
4. Что входит в гарантийные обязательства и как получить сервисную поддержку?
Гарантия на оборудование ТМ Гидротех составляет 24 месяца с момента отгрузки. Гарантия распространяется на заводские дефекты материалов и изготовления. Для получения сервиса необходимо связаться с нашим отделом поддержки через сайт gidro777.kz или по телефону. В случае необходимости, инженер выезжает на объект в крупные города РК.
Завершение и акцент на казахстанское качество
Выбор насоса пластинчатого НПл 80-40/6,3 от поставщика Гидротех – это инвестиция в стабильность и эффективность вашего производства. Мы не просто продаем оборудование, мы обеспечиваем полный цикл поддержки: от помощи в подборе и проектирования узлов подключения («гидравлика салу») до поставки оригинальных запчастей и сервисного обслуживания по всему Казахстану. наш склад в Костанае позволяют оперативно реагировать на заявки из любых регионов. Доверьте свою гидравлику профессионалам. Свяжитесь с нами для консультации, расчета стоимости и оформления заказа.
