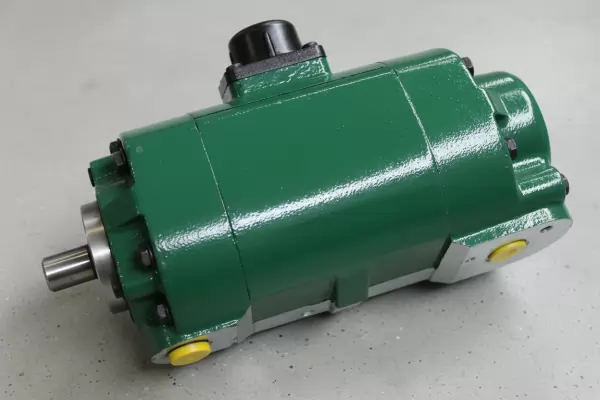

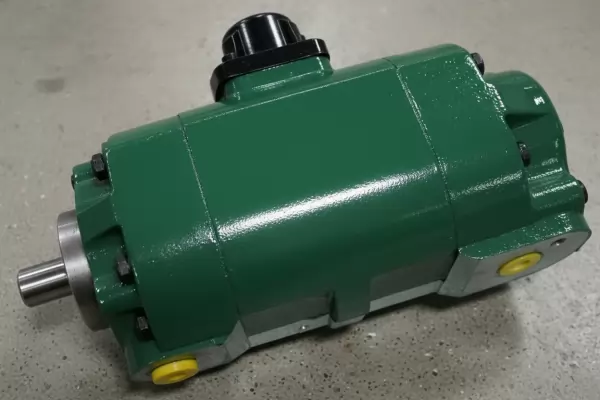

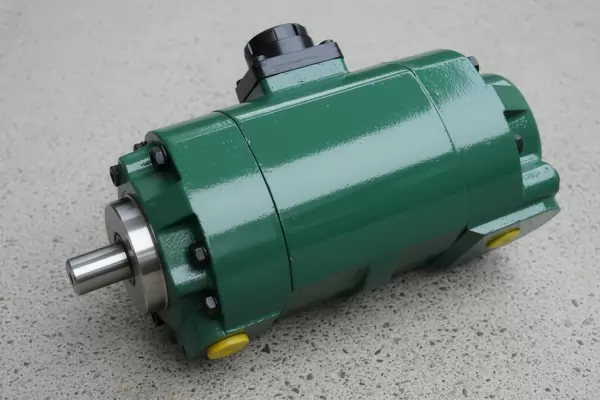

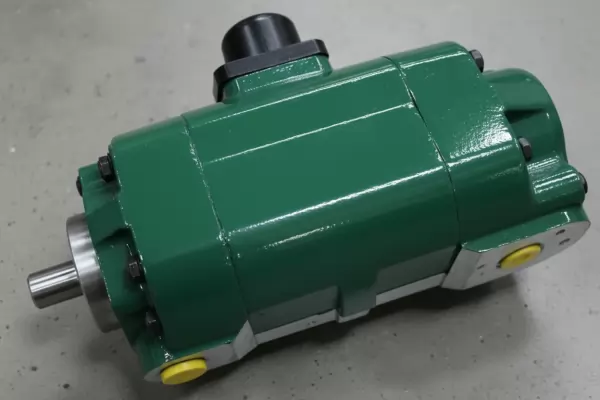

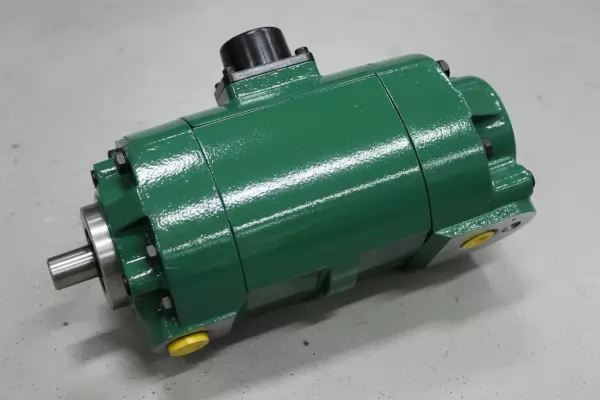

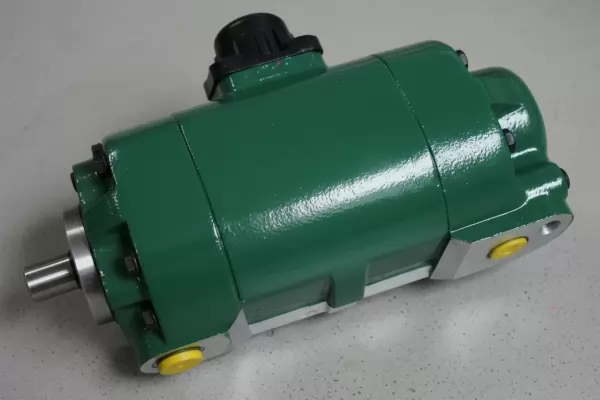

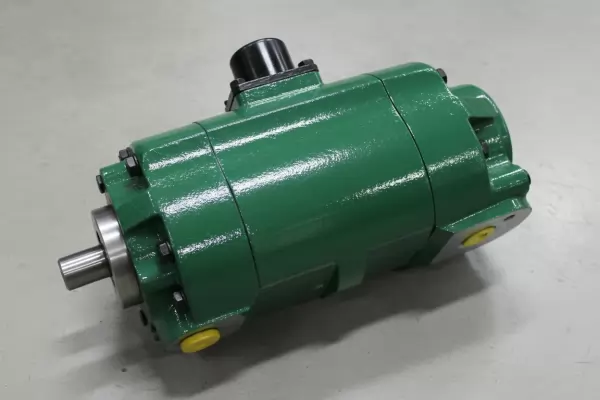

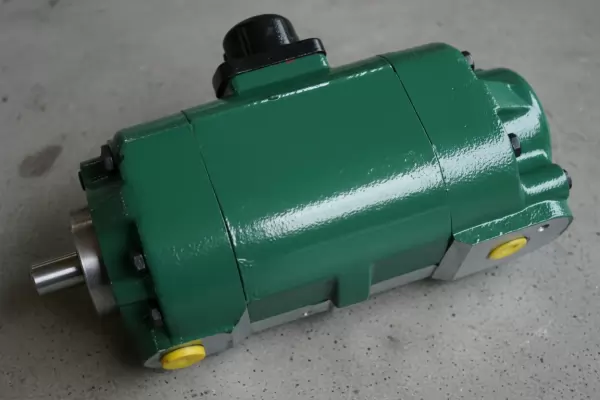

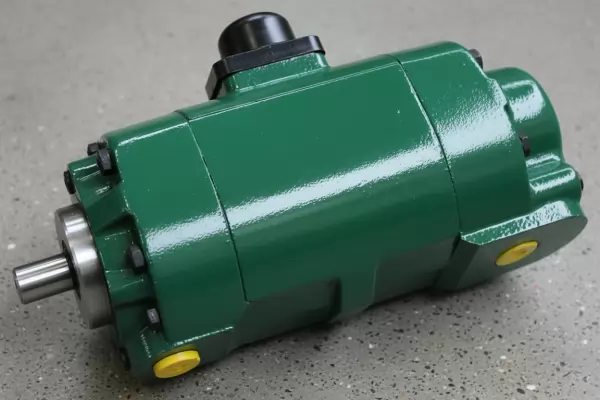

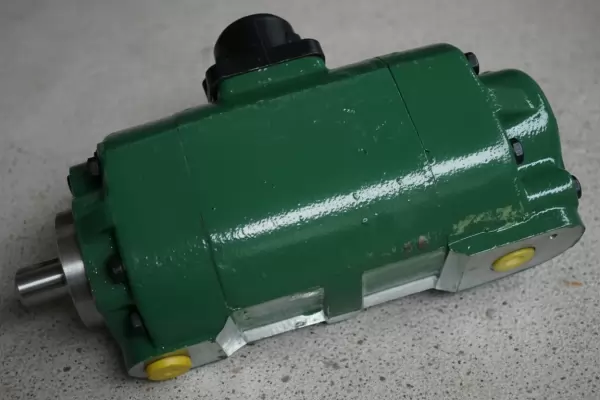

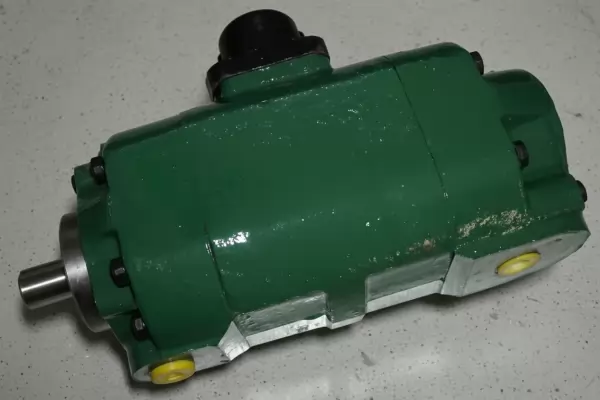

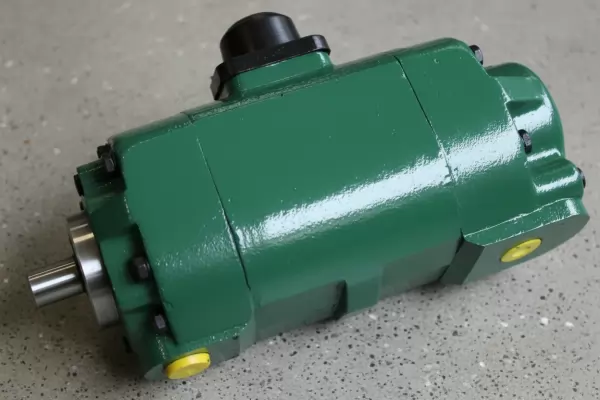

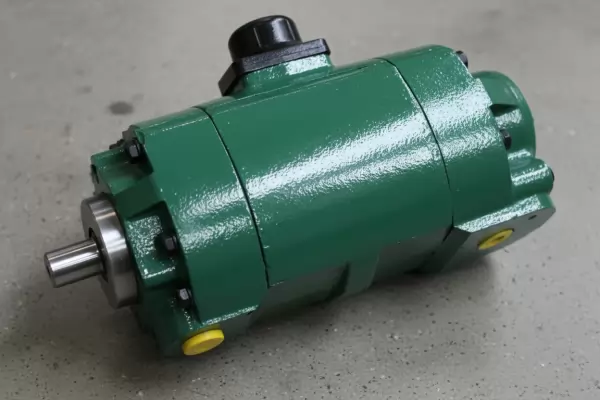

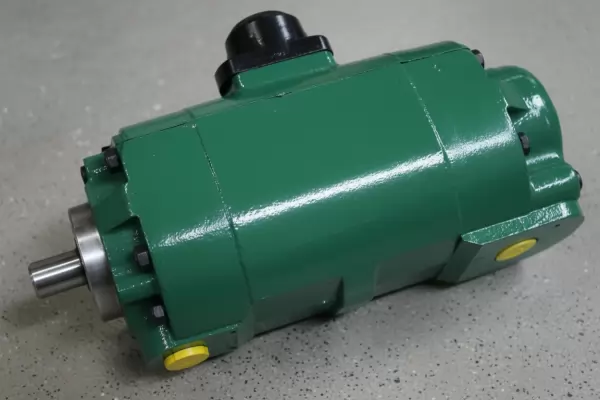

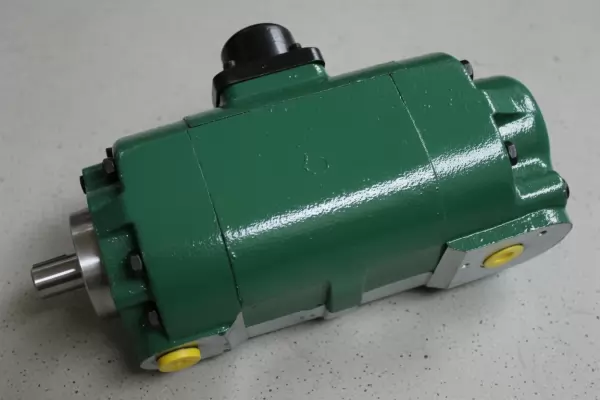

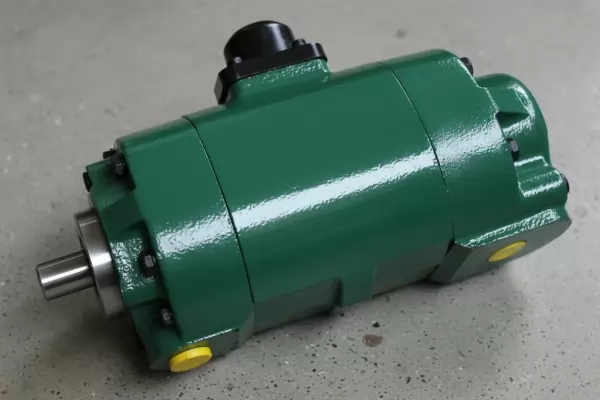

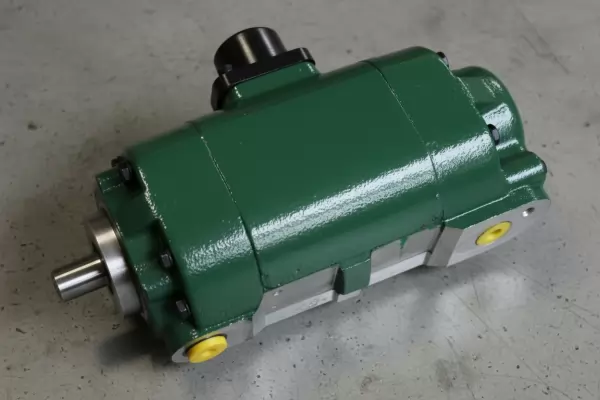

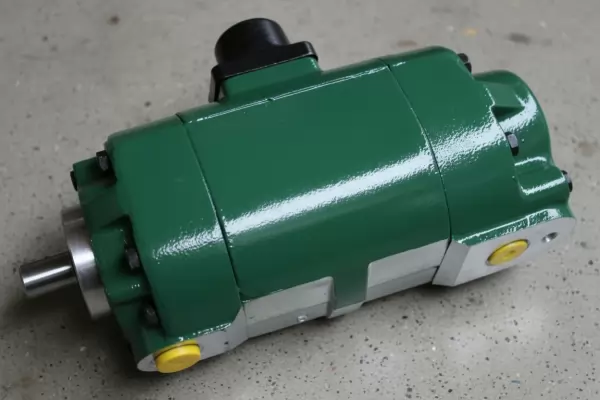

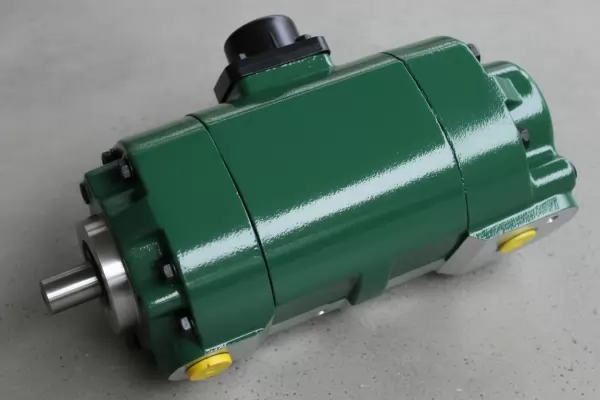

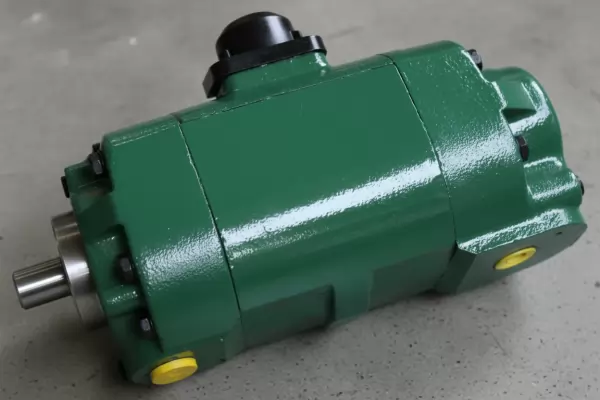

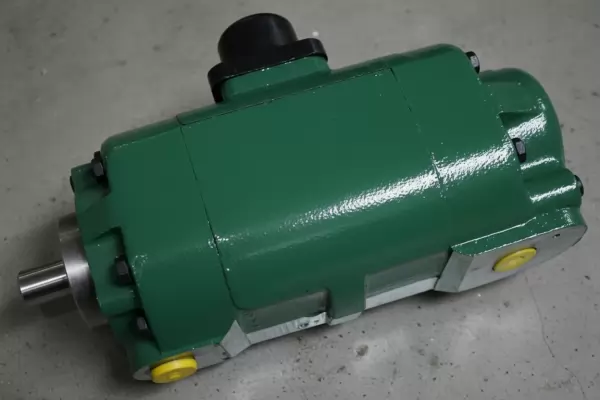

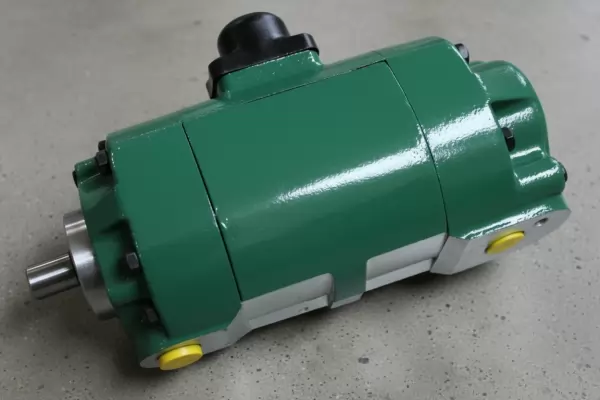

Насос НПл пластинчатый двухпоточный 6.3 МПа

Стандартизированная серия насосов типа НПл остается одним из ключевых элементов гидравлических контуров промышленного оборудования в Казахстане. Эти агрегаты отвечают за стабильную и надежную подачу рабочей жидкости под требуемым давлением в различные силовые и управляющие механизмы.

Код ТН ВЭД 8413 60 310 0

Назначение и область применения двухпоточных насосов НПл

Пластинчатые двухпоточные насосы типа НПл на 6.3 МПа являются незаменимыми компонентами гидравлических систем металлорежущих станков, прессового оборудования, автоматических линий и других промышленных установок. Их ключевая задача — обеспечивать независимую подачу рабочего потока по двум гидролиниям от единого приводного вала. Это позволяет питать разные контуры одной машины, например, основной привод и систему управления, что упрощает кинематическую схему и повышает надежность всей системы.

Двухпоточный пластинчатый насос НПл по своей конструкции представляет собой два однопоточных насоса, объединенных в одном корпусе на общем валу. Устройство имеет единственное всасывающее отверстие, а нагнетание осуществляется по двум независимым напорным каналам. Такой инженерный подход обеспечивает компактность, удобство монтажа и эксплуатации. Насос пластинчатый двухпоточный НПл продолжает многолетнюю традицию советского и российского станкостроения, являясь проверенной временем заменой устаревшим моделям типа Г12-2 и БГ12-2.

Шутка от инженера-гидравлика:

Пришел как-то насос пластинчатый двухпоточный НПл 6.3 МПа в цех и говорит: «Я для вас тут на две линии работаю, а вы даже масло грязное подаете!». Это же не «Жетісу», где все течет в одну степь!

Принцип работы и конструктивные особенности

Принцип основан на изменении объема рабочих камер, образованных ротором, статором (статорным кольцом) и пластинами. Ротор со смещением относительно центра статорного кольца создает серповидное пространство. При вращении пластины, двигаясь в пазах ротора под действием центробежной силы и давления жидкости, скользят по внутренней поверхности кольца, последовательно увеличивая и уменьшая объем камер. Это создает зоны всасывания и нагнетания.

В двухпоточном пластинчатом насосе НПл технологически реализованы две такие независимые рабочие пары (ротор-статор), размещенные последовательно на валу. Каждая из них обеспечивает свой поток, при этом характеристики каждого потока (подача, давление) соответствуют параметрам однопоточного насоса аналогичного рабочего объема. Суммарная мощность агрегата равна сумме мощностей двух составляющих его насосов.

Технические условия и условия эксплуатации

Насосы серии НПл изготавливаются в соответствии с ТУ 2.053.1899-88 и предназначены для работы на минеральных маслах типа ИГП-38, ВНИИ НП-403 или их современных аналогах с аналогичными характеристиками.

Соблюдение требований к чистоте рабочей жидкости — ключевой фактор для продления срока службы пластинчатого двухпоточного насоса НПл 6.3 МПа.

Обзор моделей двухпоточных насосов НПл по габаритам

Серия насосов НПл разделена на габариты, которые определяются размером рабочей пары и, соответственно, производительностью. Ниже представлена обобщенная таблица с ключевыми параметрами всех модификаций, доступных для заказа.

Как видно, диапазон вариантов исполнения насоса пластинчатого двухпоточного НПл 6.3 МПа чрезвычайно широк и позволяет подобрать агрегат под конкретную задачу по производительности, будь то питание гидроцилиндров большого объема или точных сервомеханизмов.

Условное обозначение (расшифровка маркировки)

Маркировка современных моделей имеет четкую структуру: НПЛ [Р1]-[Р2]/[Давление] (Л) УХЛ4.

• НПл – Насос Пластинчатый.
• Р1 – рабочий объем первого насоса (потока), см³.
• Р2 – рабочий объем второго насоса (потока), см³. Если модель однопоточная, указывается только один объем.
• /6.3 – номинальное давление, МПа.
• (Л) – исполнение с левым вращением вала. Если индекс отсутствует – вращение правое.
• УХЛ4 – климатическое исполнение и категория размещения для умеренного и холодного климата.

Структура условного обозначения насоса НПл.

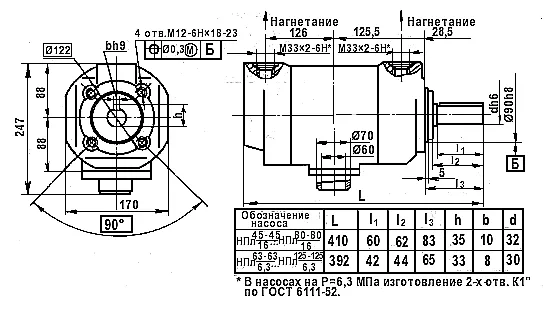

Габаритные и присоединительные размеры

Габариты и монтажные размеры зависят от габарита насоса. На изображениях ниже приведены типовые чертежи для различных исполнений, которые помогут при проектировании и замене оборудования.

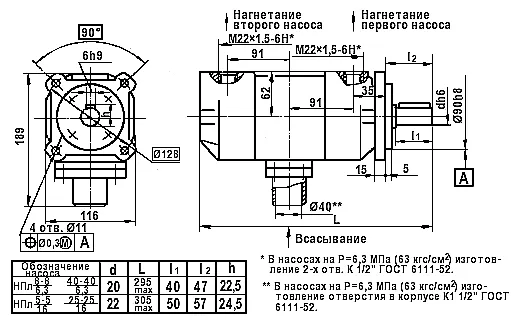

Чертеж насосов габарита 1 и 1+1.

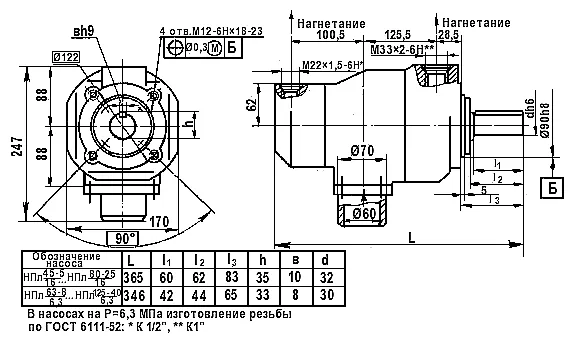

Чертеж насосов габарита 2.

Чертеж насосов габаритов 2+1 и 2+2.

Популярные ремкомплекты и запчасти

Для поддержания работоспособности насосов НПл рекомендуется иметь в наличии ремкомплекты. Наиболее часто требуют замены следующие изнашиваемые детали:

Точный состав ремкомплекта зависит от конкретной модели двухпоточного пластинчатого насоса НПл. Актуальную информацию по наличию и артикулам уточняйте у наших специалистов.

Примеры заказа

Для заказа необходимо указать точную маркировку насоса. Вот несколько примеров популярных моделей:

• НПл 25-40/6,3: двухпоточный насос с объемами 25 и 40 см³, давление 6.3 МПа, правое вращение.
• НПл 63-16/6.3 Л: двухпоточный насос с объемами 63 и 16 см³, давление 6.3 МПа, левое вращение.
• НПл 80/6.3: однопоточный насос объемом 80 см³, давление 6.3 МПа.

Доставка по Казахстану и странам СНГ

Компания Гидротех осуществляет поставки гидравлического оборудования, включая серию насосов пластинчатых двухпоточных НПл 6.3 МПа, во все регионы Казахстана: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также мы работаем с партнерами в странах СНГ. Узнать сроки и стоимость доставки для вашего региона можно, связавшись с нами через раздел Контакты.

Выбирая насос пластинчатый двухпоточный НПл 6.3 МПа, вы получаете проверенное решение для модернизации и ремонта гидросистем промышленного оборудования. Наши специалисты помогут подобрать аналог для вашего станка и организовать оперативную доставку в любой уголок Казахстана.
