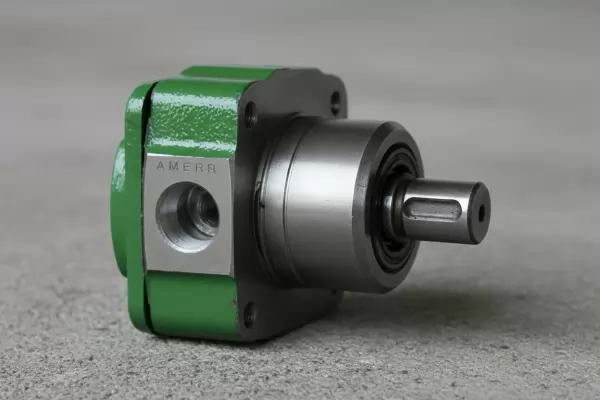

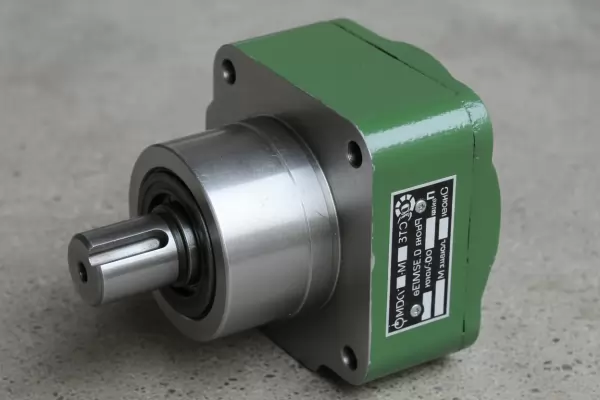

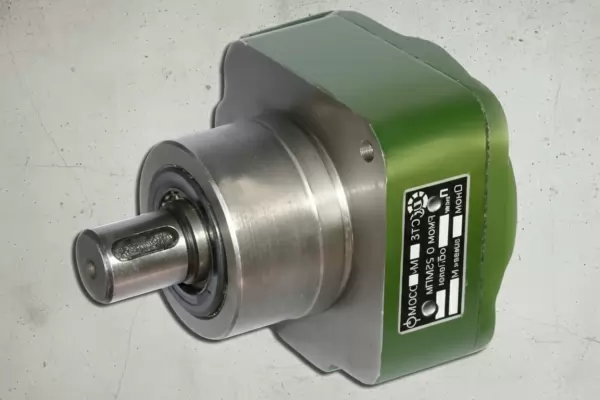

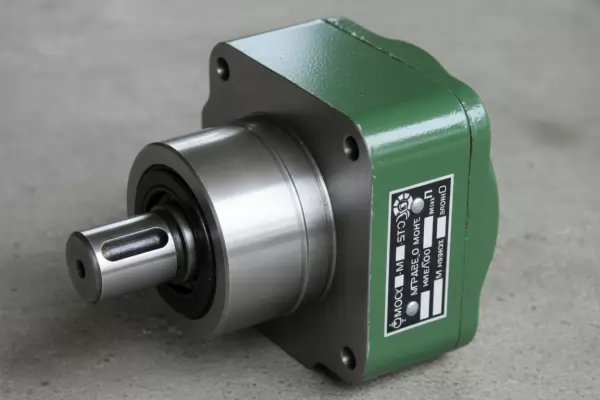

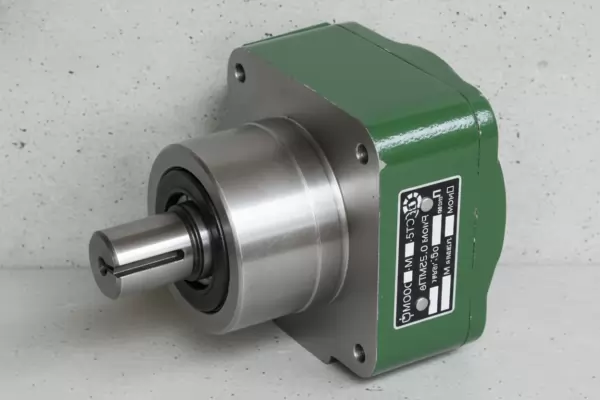

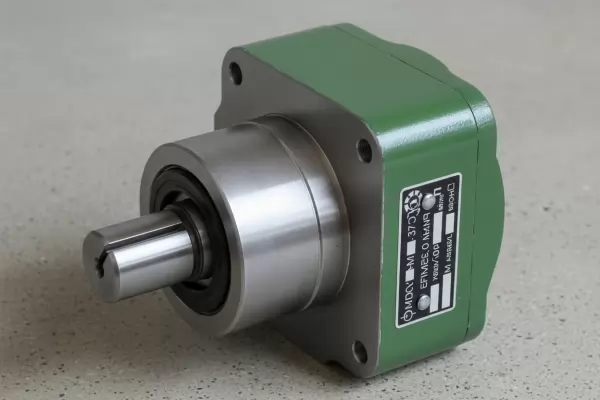

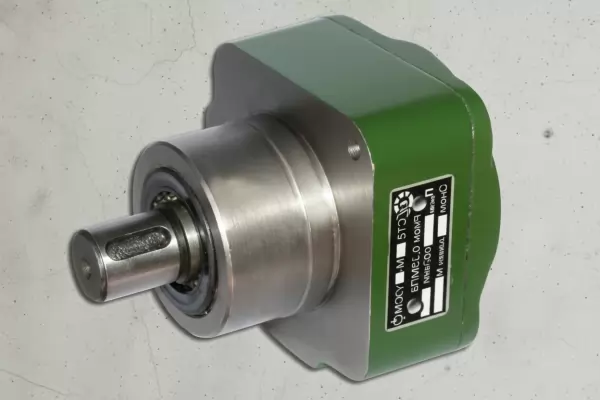

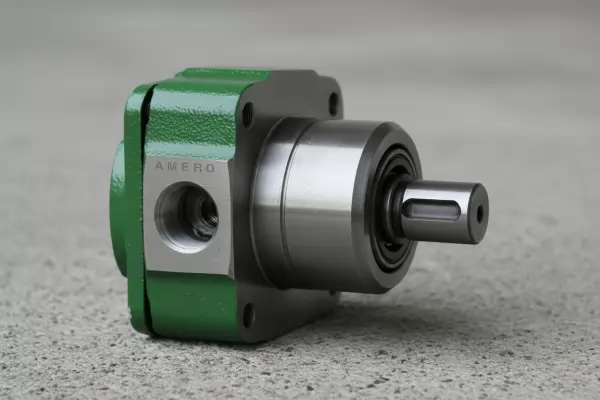

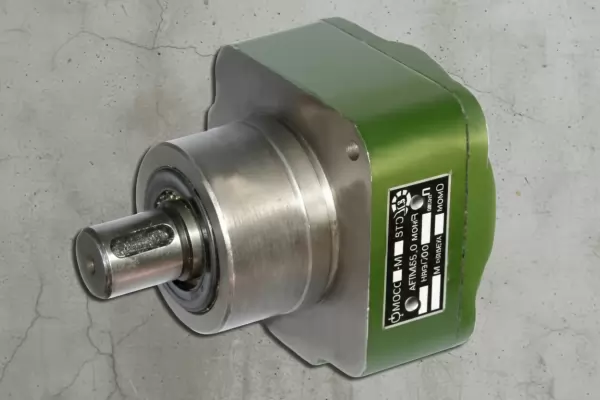

Насос С12-4М, С12-5М пластинчатый

Надежные пластинчатые насосы серии С12 от бренда Гидротех – это незаменимые компоненты для систем смазки промышленного оборудования в Казахстане. Особенно востребованы на предприятиях нефтегазовой отрасли, машиностроения и металлообработки. Конструкция насоса С12-4М, С12-5М пластинчатого обеспечивает стабильную подачу минеральных масел под давлением, что гарантирует долговечную и бесперебойную работу важных узлов станков, прессов и других машин.

Описание и назначение серии насосов С12-4М, С12-5М

Насос С12-4М, С12-5М пластинчатый представляет собой нерегулируемую объемную гидромашину однократного действия. Основное назначение – создание нерегулируемого потока рабочей жидкости (минерального масла) с постоянным давлением в системах смазки промышленного оборудования. Эти насосы активно применяются в смазочных системах различных станков, где требуется надежная и простая в обслуживании гидромашина.

Серия включает две основные модификации, отличающиеся направлением вращения вала: насос С12-4М имеет реверсивный вал (может качать при вращении в обе стороны), а насос С12-5М – с постоянным правым направлением вращения. Это ключевое отличие определяет выбор модели для конкретной кинематической схемы привода.

Код ТН ВЭД для данной продукции: 8413 60 310 0

Диалог на производстве:
– Баймырза, не качает насос С12-4М пластинчатый, что делать?
– Қысымды тексеріңіз, ауа болмасын! (Проверьте давление, воздуха быть не должно!). А если и это не поможет, может, он просто устал и хочет, чтобы его называли «Султан насосов»?

Сравнительный обзор моделей серии С12

В рамках серии насос С12-4М, С12-5М пластинчатый предлагается в пяти исполнениях по рабочему объему: 2,0; 3,2; 4,0; 6,3 и 10,0 см³. Это определяет их основную производительность (подачу). Модели с меньшим объемом (2 и 3,2 см³) имеют меньшие габариты и массу, в то время как насосы с объемом от 4 до 10 см³ – более крупные и производительные.

Технические характеристики насосов С12-4М и С12-5М

Принцип работы и конструктивные особенности

Насос С12-4М, С12-5М пластинчатый работает по принципу изменения объема рабочих камер, образованных ротором, статором и подвижными пластинами. При вращении ротора пластины под действием центробежной силы прижимаются к внутренней поверхности статора, создавая герметичные камеры. Их объем при движении увеличивается (всасывание), а затем уменьшается (нагнетание), обеспечивая перекачку масла. Простота и надежность этой схемы (қарапайымдылық және сенімділік) сделали данные насосы популярными на многих казахстанских предприятиях.

Температурный режим и срок службы

Эксплуатация насоса С12-4М, С12-5М пластинчатого разрешена с минеральными маслами, температура которых находится в диапазоне от +10°C до +70°C, что соответствует большинству производственных условий в Казахстане. Кинематическая вязкость масла должна быть от 17 до 213 сСт (мм²/с). Срок службы агрегата напрямую зависит от соблюдения режимов работы: недопустима длительная (более 30 секунд непрерывно) работа на максимальном давлении 0,4 МПа, а также превышение допустимого количества реверсов для модели С12-4М (не более 4 в минуту). При корректной эксплуатации ресурс насоса значителен.

Область применения и совместимое оборудование

Данные пластинчатые насосы применяются в системах смазки (майлау жүйелері) самого разного промышленного оборудования, особенно там, где требуется невысокое давление, но стабильная подача чистого масла. Это могут быть:

– Металлорежущие и деревообрабатывающие станки (токарные, фрезерные, шлифовальные).
– Кузнечно-прессовое оборудование.
– Прокатные станы и другое оборудование металлургических цехов.
– Вспомогательные гидросистемы различного назначения.

Выбор конкретной модели насоса С12-4М пластинчатого или С12-5М зависит от требуемой производительности системы смазки и направления вращения привода.

Габаритные и присоединительные размеры

Чертеж пластинчатого насоса С12-4М/С12-5М с обозначением монтажных и присоединительных размеров.

Сводная таблица габаритов и массы

Точные размеры для каждой модели см. в техническом чертеже выше.

Запасные части и рекомендации по обслуживанию

Для поддержания насоса С12-4М, С12-5М пластинчатого в рабочем состоянии рекомендуется иметь ремкомплект, который обычно включает изнашиваемые элементы конструкции: комплект пластин (лопаток), уплотнительные кольца, сальники. Чаще всего в процессе эксплуатации подвержены износу именно рабочие пластины и уплотнения вала. Приобрести оригинальные запасные части можно у поставщика Гидротех.

Условное обозначение и примеры заказа

Условное обозначение насоса расшифровывается следующим образом: С12 – тип пластинчатого насоса; 4М – исполнение с реверсивным валом (или 5М – с правым вращением); цифра после дефиса указывает на рабочий объем в см³ (например, -4, -6,3).

Примеры заказа:
– Для системы с реверсивным приводом и потребной подачей ~4.2 л/мин: Насос С12-4М-4 пластинчатый.
– Для привода с правым вращением и высокой подачей: Насос С12-5М-10 пластинчатый.

Для консультации и оформления заказа вы всегда можете обратиться к специалистам в разделе Контакты или через форму обратной связи.

Часто задаваемые вопросы (FAQ)

Купить насосы С12 в Казахстане

Компания Гидротех, являясь проверенным поставщиком промышленных комплектующих в Казахстане, предлагает полный ассортимент пластинчатых насосов серии С12 по конкурентным ценам. Наши склад расположен в Костанае, что позволяет оперативно обрабатывать заказы со всех регионов страны. Мы гарантируем качество продукции, техническую консультацию и надежную доставку до вашего предприятия. Обеспечьте бесперебойную работу вашего оборудования с надежными насосами С12-4М, С12-5М пластинчатыми от Гидротех!
