Серия пластинчатых регулируемых насосов Г12-53АМ, Г12-54АМ, Г12-55АМ представляет собой надежные и проверенные временем агрегаты для систем промышленной гидравлики. Эти насосы серии Г12-5 спроектированы для работы на минеральных маслах и предназначены для обеспечения стабильного и регулируемого потока рабочей жидкости в широком диапазоне давлений. Их ключевое преимущество – способность автоматически изменять подачу (производительность) в зависимости от давления в системе, что делает их энергоэффективными и адаптивными. Модели насосов Г12-53АМ, Г12-54АМ и Г12-55АМ отличаются рабочим объемом и, как следствие, номинальной производительностью, что позволяет точно подобрать оборудование под конкретные задачи станков и технологических линий.
Описание и назначение серии насосов Г12-5
Основное назначение пластинчатых регулируемых насосов Г12-53АМ, Г12-54АМ, Г12-55АМ – использование в гидроприводах металлорежущих станков, прессов, литейного и другого промышленного оборудования. Благодаря функции автоматического регулирования подачи они поддерживают заданное давление в контуре, уменьшая расход масла и мощность привода в моменты, когда полная производительность не требуется. Это не только экономит энергию, но и снижает тепловыделение в системе. Все модели серии, включая насос Г12-53АМ, насос Г12-54АМ и насос Г12-55АМ, рассчитаны на работу с минеральными маслами соответствующей вязкости и чистоты.
Жұмыстан кейін инженерлер арасындағы әңгіме:
– Біздің станоктағы пластинчатый регулируемый насос Г12-54АМ қайда?
– Ол өзін «міндетті түрде ауыспалы құрылғы» деп санап, демалысқа шықты!
Технические характеристики насосов Г12-53АМ, Г12-54АМ, Г12-55АМ
Технические параметры определяют область применения каждого агрегата. Основные отличия между моделями пластинчатых регулируемых насосов Г12-53АМ, Г12-54АМ и Г12-55АМ заключаются в рабочем объеме, номинальной подаче и потребляемой мощности. При этом максимальное рабочее давление для основной серии остается высоким – до 7.0 МПа (70 кгс/см²).
| Наименование параметра |
Модель насоса |
| Г12-53АМ |
Г12-54АМ |
Г12-55АМ |
2Г12-55АМ |
| Номинальное давление на выходе, МПа |
6.3 |
6.3 |
6.3 |
4.0 |
| Максимальное давление на выходе, МПа |
7.0 |
7.0 |
7.0 |
6.3 |
| Давление на входе (мин./макс.), МПа |
0.08 / 0.012 |
0.08 / 0.012 |
0.08 / 0.012 |
0.08 / 0.012 |
| Рабочий объем, см³ |
20 |
45 |
80 |
80 |
| Номинальная частота вращения, об/мин |
1500 |
1500 |
1500 |
1500 |
| Номинальная подача, л/мин |
25.5 |
58 |
105.6 |
108 |
| Номинальная мощность, кВт |
3.6 |
8.1 |
13.6 |
10.5 |
| Коэффициент подачи, %, не менее |
85 |
86 |
86 |
90 |
| Полный КПД, %, не менее |
73 |
74 |
80 |
67 |
| Масса, кг |
17.5 |
31.5 |
46 |
58 |
| Тип рабочей среды |
Минеральные масла (вязкость 20-213 мм²/с при +10…+50°C) |
| Присоединительные размеры |
Фланцевое крепление, шлицевой вал (см. габаритные чертежи) |
Габаритные размеры и вес
Габариты и масса насосов возрастают с увеличением рабочего объема. Диапазон массы для серии пластинчатых регулируемых насосов Г12-53АМ, Г12-54АМ, Г12-55АМ составляет от 17.5 до 46 кг. Конкретные размеры каждого типоразмера приведены на чертежах ниже.

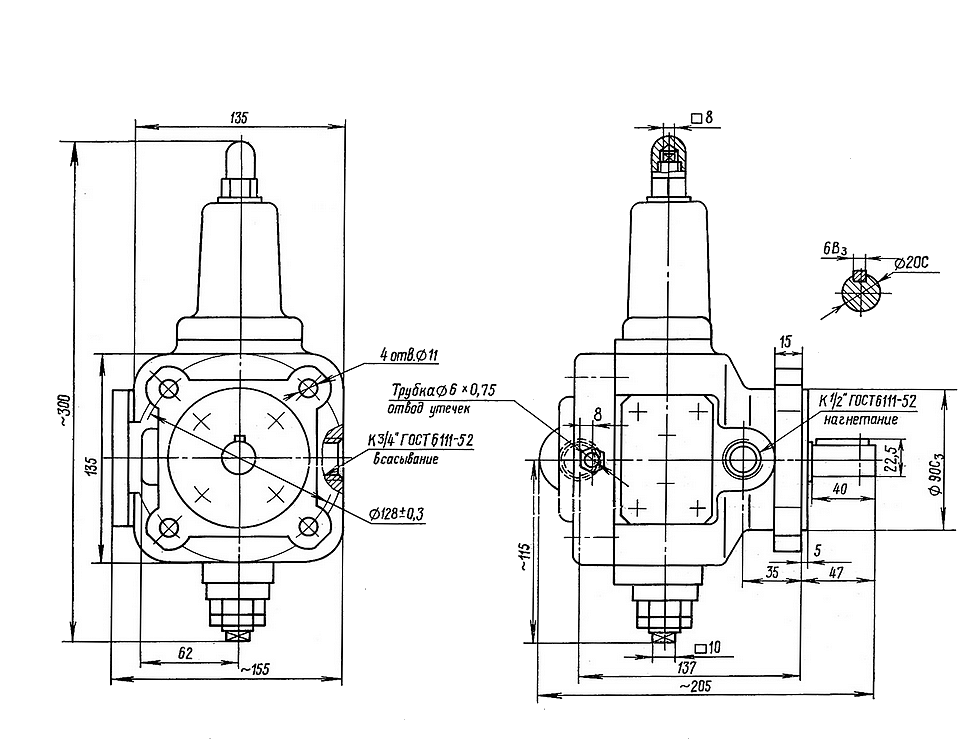

Габаритные и присоединительные размеры насоса Г12-53АМ

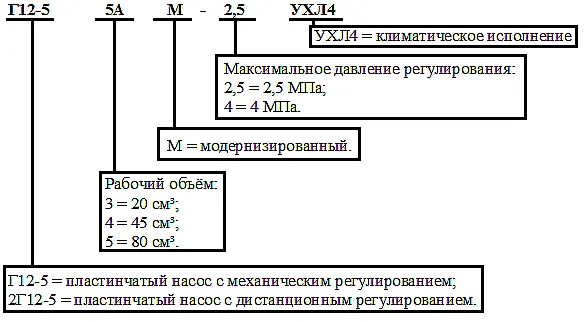

Условное обозначение и расшифровка модели
Маркировка насосов серии Г12-5 содержит всю необходимую информацию о его конструкции и исполнении.
Примеры обозначений: Г12-54АМ УХЛ4; 2Г12-54АМ-4 УХЛ4. Цифра после дефиса в основном обозначении (53, 54, 55) указывает на типоразмер и рабочий объем.

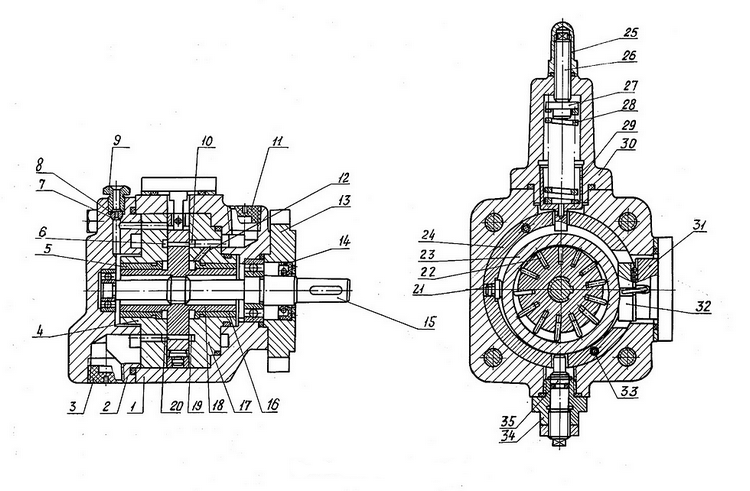

Принцип работы и устройство регулируемого пластинчатого насоса
Пластинчатые регулируемые насосы Г12-53АМ, Г12-54АМ, Г12-55АМ имеют классическую конструкцию пластинчатой машины двойного действия. Основными узлами являются корпус, ротор с подвижными пластинами, статор с подвижным внутренним кольцом и регулятор давления. При вращении ротора пластины, находясь в пазах, выдвигаются и прижимаются к внутренней поверхности кольца статора, образуя замкнутые камеры. Объем этих камер изменяется при вращении, осуществляя процесс всасывания и нагнетания масла.
Регулирование подачи – ключевая особенность этих насосов. Внутреннее кольцо статора может смещаться относительно ротора, изменяя эксцентриситет. Регулятор давления, состоящий из плунжера, пружины и настройечного винта, автоматически управляет этим смещением. При достижении в системе давления настройки регулятора, сила давления масла преодолевает усилие пружины и сдвигает кольцо, уменьшая эксцентриситет и подачу насоса практически до нуля. Как только давление падает, пружина возвращает кольцо в положение максимальной производительности.
Температурный режим, рабочие среды и срок службы
Для надежной работы пластинчатого регулируемого насоса Г12-54АМ и других моделей серии критически важно соблюдение условий эксплуатации. Диапазон температуры рабочего масла – от +10°C до +50°C. Рекомендуемая кинематическая вязкость: 20–213 сСт. Чистота масла должна соответствовать классу не грубее 13 по ГОСТ 17216-71, а тонкость фильтрации на входе в насос – не более 25 мкм. При соблюдении этих условий, использовании рекомендованных марок масел (турбинные Т22, Тп-22, ВНИИ НП-403) и регулярном техобслуживании срок службы насосов серии Г12-5 составляет многие годы.
Область применения и совместимое оборудование
Пластинчатые регулируемые насосы Г12-53АМ, Г12-54АМ, Г12-55АМ нашли широкое применение в промышленности Казахстана. Они устанавливаются на:
- Гидроприводы токарных, фрезерных, шлифовальных и сверлильных станков.
- Оборудование для обработки металлов давлением (прессы, ножницы).
- Литейные машины и механизированные комплексы.
- Специальное технологическое оборудование, требующее регулируемого источника гидропитания.
Выбор между насосом Г12-53АМ, Г12-54АМ или Г12-55АМ зависит от требуемой производительности гидросистемы (л/мин) и мощности электропривода.
Ремонтный комплект и часто заменяемые запчасти
Для поддержания работоспособности насосов серии Г12-5 рекомендуется иметь запас наиболее изнашиваемых деталей. Обычно в ремкомплект входят пластины ротора, уплотнительные кольца, манжета вала и подшипники скольжения. Список может варьироваться в зависимости от конкретной неисправности.
| Наименование запчасти | Типовая причина замены |
|---|
| Пластины ротора (комплект) | Естественный износ, снижение производительности и КПД |
| Уплотнительная манжета вала | Протечка масла по валу, потеря герметичности |
| Резиновые уплотнительные кольца | Потеря эластичности, течь в местах соединений |
| Подшипники скольжения ротора | Износ, увеличение зазора, повышенный шум |
| Пружина регулятора давления | Изменение жесткости, сбой в регулировании подачи |
Примеры заказа и доставка по Казахстану
Для заказа пластинчатого регулируемого насоса Г12-55АМ или другой модели укажите полное условное обозначение, климатическое исполнение (например, УХЛ4) и требуемое количество. Наша компания Гидротех, являясь прямым поставщиком в Казахстан, осуществляет оперативную доставку гидравлического оборудования в любой регион. Мы доставляем насосы в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие города РК и страны СНГ. Все оборудование поставляется с полным пакетом документов и гарантией. Запросить стоимость и сроки поставки можно через форму заказа на сайте или по контактам, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ)
Как выбрать между насосом Г12-53АМ, Г12-54АМ и Г12-55АМ?
Выбор зависит от требуемой производительности (подачи) вашей гидросистемы. Насос Г12-53АМ имеет подачу 25.5 л/мин, насос Г12-54АМ – 58 л/мин, а пластинчатый регулируемый насос Г12-55АМ – 105.6 л/мин. Также учитывайте мощность электродвигателя привода, которая должна соответствовать номинальной мощности насоса.
Каковы сроки поставки насосов серии Г12-5 в Казахстан?
Стандартные модели серии пластинчатых регулируемых насосов Г12-53АМ, Г12-54АМ, Г12-55АМ часто есть в наличии на нашем складе в Костанае. Срок отгрузки – 1-3 рабочих дня. При отсутствии на складе срок поставки под заказ уточняется индивидуально, но мы стремимся минимизировать время ожидания для наших клиентов из Астаны, Алматы и других городов.
Можно ли использовать насос Г12-54АМ с другими типами жидкостей?
Нет, пластинчатые регулируемые насосы Г12-54АМ и вся серия Г12-5 рассчитаны на работу исключительно на минеральных маслах с определенным диапазоном вязкости (20-213 мм²/с). Использование других жидкостей (например, водо-масляных эмульсий, синтетических жидкостей) приведет к ускоренному износу пластин и других пар трения, а также к выходу насоса из строя.
Осуществляется ли гарантийное и постгарантийное обслуживание?
Да, компания Гидротех предоставляет полную гарантию на все поставляемые насосы, включая насос Г12-53АМ и другие модели. В случае возникновения неисправностей в гарантийный период мы организуем диагностику и ремонт. Также мы оказываем техническую поддержку, помогаем с подбором ремкомплектов и осуществляем поставку оригинальных запчастей для постгарантийного обслуживания.
Насосы пластинчатые регулируемые Г12-53АМ, Г12-54АМ, Г12-55АМ – это эталон надежности и эффективности для традиционных гидроприводов. Оптимальное сочетание давления, регулируемой производительности и долговечности делает их востребованными на промышленных предприятиях Казахстана. Обращаясь к нам, вы выбираете не просто оборудование, а надежного партнера с логистикой по всей стране и технической экспертизой. Заказывайте гидравлические насосы у официального поставщика Гидротех – обеспечивайте стабильность своих производственных процессов!
