Насос пластинчатый НПл 63-40/6,3 от казахстанского бренда Гидротех – это сердце вашей гидравлической системы, разработанное для работы в самых напряженных промышленных условиях. Это двухпоточный роторный агрегат объемного типа, который завоевал доверие на предприятиях металлообработки, машиностроения и других отраслей по всему Казахстану благодаря своей стабильности, надежности и высокой производительности.
Описание и назначение пластинчатого насоса НПл 63-40/6,3
Конструкция насоса пластинчатого НПл 63-40/6,3 основана на классическом роторно-пластинчатом принципе. Ротор с подвижными пластинами вращается внутри эксцентрично расположенного статора. За счет эксцентриситета объем рабочих камер изменяется, что обеспечивает последовательный процесс всасывания и нагнетания гидравлического масла. Основное назначение агрегата – создание и поддержание стабильного давления в системах гидропривода различного технологического оборудования.
Этот пластинчатый насос идеально подходит для установки на прессы, металлорежущие станки (включая модели с ЧПУ), прокатные станы, подъемно-транспортные машины и другое оборудование, где требуется постоянный поток жидкости под давлением 6.3 МПа. Благодаря сбалансированной конструкции он отличается пониженным уровнем шума и вибрации, что продлевает срок службы всей гидросистемы.
Вес, размеры и Код ТН ВЭД для импорта
При проектировании гидравлических систем габариты и масса компонентов имеют ключевое значение. Насос пластинчатый НПл 63-40/6,3 спроектирован с учетом удобства монтажа и обслуживания.
Габаритные размеры соответствуют стандартным промышленным посадочным местам, что упрощает его установку как на новое, так и на модернизируемое оборудование.
| Параметр | Значение |
|---|
| Масса (нетто) | 32.0 кг |
| Код ТН ВЭД | 8413 50 000 00 |
Указанный код ТН ВЭД 8413 50 000 00 применяется при таможенном оформлении поставок насосов объемного типа. Наш склад в Костанае позволяет осуществлять оперативные поставки по всему Казахстану, что минимизирует сроки ввода оборудования в эксплуатацию.
Қазақстандағы инженер жұмысшыға сұрайды: «Бұл станоктағы қандай түйінді бөлшек ең сенімді?» Жұмысшы: «Әрине, пластинчатый насос НПл 63-40/6,3! Оның қысымы 63 атм-нан төмен түспегенде, менің жүрегімнің қысымы да қалыпты болады!»
Технические характеристики НПл 63-40/6,3
Технические параметры определяют возможности применения гидроагрегата. Насос пластинчатый НПл 63-40/6,3 обладает следующими ключевыми эксплуатационными характеристиками:
| Параметр | Значение |
|---|
| Номинальное рабочее давление | 6.3 МПа (63 атм) |
| Подача (расход рабочей жидкости) | 53.8 / 35.7 л/мин |
| Номинальный рабочий объем | 103 см3 |
| Номинальная потребляемая мощность | 11.3 кВт |
| Номинальная частота вращения вала | 960 об/мин |
| Диапазон кинематической вязкости масла | 20 – 400 мм2/с |
| Тип рабочей среды | Минеральные масла для гидросистем (И-Г-А, И-20А и аналоги) |
| Присоединительные размеры (фланцы, вал) | Стандартизированы по ГОСТ. Наличие присоединительных отверстий под 4 болта М12. |
Высокая производительность пластинчатого насоса и его способность работать с маслами различной вязкости делают его универсальным решением для большинства промышленных задач в условиях Казахстана.
Принцип работы пластинчатого (шиберного) насоса
Принцип действия насоса пластинчатого НПл 63-40/6,3 основан на изменении объема рабочих камер. Вращающийся ротор имеет прорези, в которых свободно перемещаются пластины (шиберы). Под действием центробежной силы и давления жидкости пластины прижимаются к внутренней поверхности статора, имеющей эксцентричную форму относительно ротора.
При вращении объем камеры между двумя соседними пластинами увеличивается на стороне всасывания – создается разрежение, и масло затягивается из гидробака. При дальнейшем вращении объем камеры начинает уменьшаться на стороне нагнетания, жидкость сжимается и выталкивается в напорную магистраль под рабочим давлением 6.3 МПа. Этот цикл повторяется непрерывно, обеспечивая плавную и стабильную подачу масла без пульсаций.
Температурный режим и ресурс агрегата
Надежная работа насоса пластинчатого НПл 63-40/6,3 напрямую зависит от соблюдения условий эксплуатации. Важнейшим параметром является температура рабочей жидкости. Оптимальный температурный диапазон для гидравлического масла составляет от -10 °C до +60 °C.
Для обеспечения долговечности в условиях холодных зим в регионах Казахстана рекомендуется предусматривать предпусковой подогрев масла в баке или использовать масла с улучшенными низкотемпературными свойствами. При использовании качественного масла, своевременной замене фильтров тонкой очистки и соблюдении чистоты гидросистемы ресурс пластинчатого насоса НПл превышает 10 000 моточасов непрерывной работы. Гарантийный срок от производителя Гидротех составляет 2 года (24 месяца).
Области применения в промышленности Казахстана
Благодаря своей надежности и стабильным параметрам насос пластинчатый НПл 63-40/6,3 нашел широкое применение на различных промышленных предприятиях по всему Казахстану:
Машиностроение и металлообработка: Гидроприводы прессов (ковочных, штамповочных), прокатных станов, гильотинных ножниц, листо- и трубогибочных станков.
Станкостроение: Подача смазочно-охлаждающей жидкости (СОЖ) и работа гидроцилиндров в токарных, фрезерных, сверлильных, шлифовальных станках, в том числе с числовым программным управлением (ЧПУ).
Горнодобывающая и нефтегазовая отрасль: Вспомогательные гидравлические системы буровых установок, оборудование для обогащения руд.
Деревообработка: Гидроприводы прессов для производства ДСП, МДФ, оборудования для лесопиления.
Производство строительных материалов: Гидросистемы вибропрессов для производства тротуарной плитки, стеновых блоков, оборудования для производства бетонных изделий.
Универсальность подключения и адаптивность к различным типам рабочей среды делают данный агрегат незаменимым узлом.
Расшифровка условного обозначения модели НПл 63-40/6,3
Условное обозначение модели несет в себе всю основную информацию о ее параметрах:
Н – Насос.
Пл – Пластинчатый (тип конструкции).
63 – Условный размер или типоразмер насоса, определяющий его габариты и базовые характеристики.
40 – Номинальная подача (расход) в литрах в минуту.
6,3 – Номинальное рабочее давление в мегапаскалях (МПа).
Следует отметить, что модель насоса пластинчатого НПл 63-40/6,3 часто является прямой заменой устаревших моделей, таких как 35Г12-24АМ, что позволяет осуществлять модернизацию оборудования без серьезных изменений в гидросхеме.
Габаритные и присоединительные размеры
Для точного монтажа и подключения насоса к гидравлической системе необходимы чертежи габаритных и присоединительных размеров. Ниже представлены схемы, наглядно демонстрирующие конструктивные особенности агрегата.
Габаритный чертеж насоса пластинчатого НПл 63-40/6,3.

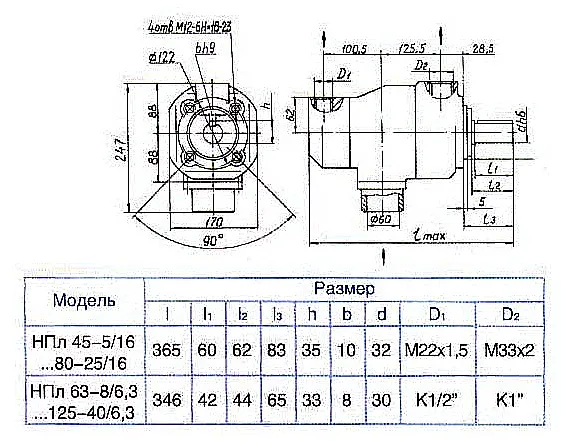

Схема присоединительных размеров, включая посадочный фланец и вал.
Все размеры соответствуют требованиям действующих стандартов, что обеспечивает совместимость с большинством промышленных приводов.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию насоса пластинчатого НПл 63-40/6,3 для замены в моем станке?
Ответ: Для корректного выбора необходимо знать модель станка или старого насоса. Ключевые параметры для сверки: номинальное давление (6.3 МПа), производительность (53.8/35.7 л/мин), направление вращения вала (обычно правое) и присоединительные размеры (межосевое расстояние отверстий, диаметр вала). Наши специалисты по Контактам помогут подобрать нужную модификацию по вашему техническому паспорту.
Вопрос: Каковы сроки поставки пластинчатого насоса в мой город в Казахстане?
Ответ: Мы осуществляем прямые поставки со склада в Костанае. В города Астана, Алматы, Шымкент доставка занимает 2-3 рабочих дня. В другие регионы Казахстана (Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) – 3-5 рабочих дней. Для стран СНГ сроки оговариваются индивидуально и зависят от логистики.
Вопрос: Какой тип гидравлического масла рекомендован для работы с насосом НПл 63-40/6,3 и как часто его нужно менять?
Ответ: Рекомендуются минеральные масла для гидросистем групп И-Г-А (индустриальные) или И-20А с кинематической вязкостью в диапазоне 20-400 мм²/с при рабочей температуре. Интервал замены масла зависит от нагрузки и чистоты системы, но в среднем составляет 2000-3000 моточасов или не реже одного раза в год. Обязательно используйте соответствующие фильтры тонкой очистки.
Вопрос: Можно ли отремонтировать насос пластинчатый НПл 63-40/6,3 при износе? Где купить ремонтный комплект?
Ответ: Да, данный насос является ремонтопригодным. Наиболее часто изнашиваемыми элементами являются пластины (шиберы), торцевые распределительные диски и уплотнения. Мы поставляем как готовые новые агрегаты, так и оригинальные ремонтные комплекты для восстановления работоспособности. Для заказа ремкомплекта свяжитесь с нашими техническими специалистами.
Выбирая насос пластинчатый НПл 63-40/6,3, вы выбираете надежного партнера для вашего производства. Наш бренд Гидротех гарантирует качество, соответствующее самым строгим промышленным стандартам. Все оборудование проходит входной контроль и тестирование. Мы гордимся тем, что являемся прямым поставщиком гидравлического оборудования для предприятий Казахстана и готовы обеспечить вас надежной техникой и оперативной поддержкой.
