Ключевые преимущества и назначение насоса НПл 80-16/6,3
Насос пластинчатый НПл 80-16/6,3 от бренда Гидротех – это надежный и производительный двухпоточный агрегат объемного типа, который обеспечивает стабильную работу сложных гидравлических систем. Его конструкция основана на вращении ротора с пластинами в эксцентричном статоре, что гарантирует высокую герметичность рабочих камер и стабильную производительность даже при длительной эксплуатации. Основное назначение насоса пластинчатого НПл 80-16/6,3 – это создание давления до 6,3 МПа для гидроприводов промышленного оборудования. Он необходим там, где требуется точный контроль давления и стабильный поток масла. Насос пластинчатый НПл 80-16/6,3 отличается низким уровнем шума, что делает его идеальным для установки в цехах, где важен акустический комфорт. Он широко используется в тяжелой промышленности Казахстана, особенно в металлообработке и машиностроении.
Масса, габариты и таможенный код
Насос пластинчатый НПл 80-16/6,3 имеет компактные для своей мощности габариты, что упрощает его встраивание в существующие системы. Агрегат производится в соответствии с ГОСТ и имеет все необходимые сертификаты для использования на территории Таможенного союза ЕАЭС.
| Параметр | Значение |
|---|
| Масса (масса насоса), кг | 32,0 |
| Длина (L), мм | 320 |
| Ширина (B), мм | 245 |
| Высота (H), мм | 285 |
| Код ТН ВЭД ЕАЭС | 8413 60 900 0 |
| Стандарт присоединения | Фланец ISO 5211 (стандартный) |
Данные габаритные размеры насоса пластинчатого НПл 80-16/6,3 позволяют легко интегрировать его в большинство типовых гидравлических систем, использующихся на предприятиях Казахстана.
Когда будущего слесаря на экзамене спросили, почему он выбрал для проекта насос пластинчатый НПл 80-16/6,3, он ответил: «Он работает с точностью жаманбая (казах. молотобойца) и давлением, достойным степи!»
Детальные технические параметры и рабочие характеристики
Чтобы правильно подобрать и эксплуатировать насос пластинчатый НПл 80-16/6,3, необходимо учитывать его ключевые технические параметры. Они определяют область применения, производительность и долговечность агрегата.
| Характеристика | Значение / Диапазон |
|---|
| Номинальное рабочее давление, МПа (атм) | 6,3 (63 атм) |
| Режимный диапазон температур рабочей среды, °C | от -10 до +60 |
| Подача (производительность), л/мин | 69,9 / 12,7 (два потока) |
| Номинальный рабочий объем, см³ | 96 |
| Частота вращения (номинал/макс), об/мин | 960 / 1500 |
| Номинальная потребляемая мощность, кВт | 10,8 |
| Допустимая кинематическая вязкость масла, мм²/с | 20 – 400 |
| Тип рабочей жидкости (среда) | Минеральные и синтетические масла для гидросистем |
| Класс чистоты масла (ISO 4406), не грубее | 18/16/13 |
| Тип присоединения вала, масса, кг | Цилиндрический с шпонкой, 32 |
Как видно из таблицы, насос пластинчатый НПл 80-16/6,3 обладает сбалансированным сочетанием давления, производительности и широким диапазоном рабочих температур, что делает его универсальным решением. Его главное преимущество – двухпоточность, позволяющая с помощью одного агрегата питать две независимые гидравлические линии, что экономит пространство и упрощает конструкцию.
Принцип действия и конструктивные особенности
Работа насоса пластинчатого НПл 80-16/6,3 основана на классическом объемном принципе. Внутри корпуса-статора располагается ротор с радиальными пазами, куда вставлены свободно перемещающиеся пластины. Ось ротора смещена относительно оси статора (эксцентрик). При вращении вала под действием центробежной силы и давления масла пластины выдвигаются, прижимаясь к внутренней поверхности статора и образуя герметичные камеры. На участке всасывания объем камер увеличивается, создавая разрежение и забор рабочей жидкости. На участке нагнетания, по мере движения, объем камеры уменьшается, что приводит к вытеснению жидкости под высоким давлением в напорную магистраль. Пластинчатый насос НПл 80-16/6,3 имеет двухпоточную конструкцию, что означает наличие двух независимых систем камер нагнетания.

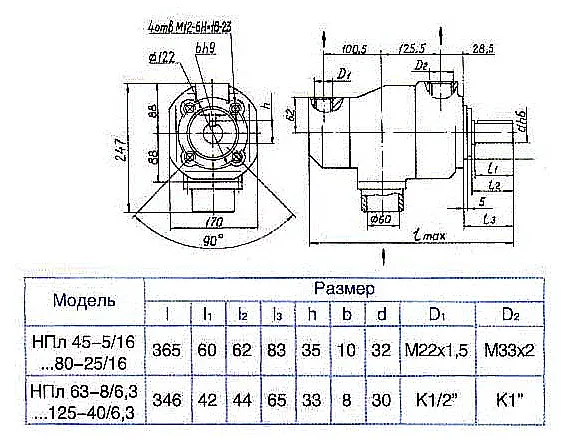

Габаритный чертеж пластинчатого насоса.
Рекомендуемый температурный режим и ресурс
Для обеспечения максимального срока службы насоса пластинчатого НПл 80-16/6,3 критически важно соблюдать температурный режим рабочей жидкости в диапазоне от -10°C до +60°C. Длительная работа на пределе температур или с перегретым маслом сокращает ресурс пластин и уплотнений. При условии использования чистого масла класса не грубее 18/16/13 по ISO 4406, а также своевременного обслуживания, заявленный производителем ресурс агрегата составляет не менее 8000 часов. Прочный корпус из чугуна СЧ20 и износостойкие пластины гарантируют устойчивость даже к маслам повышенной вязкости до 400 мм²/с, что актуально для работы в неотапливаемых цехах в условиях казахстанской зимы.
Области применения в промышленности Казахстана
Универсальность и надежность позволяют использовать насос пластинчатый НПл 80-16/6,3 в самых разных отраслях. Этот агрегат является сердцем многих систем, где требуется стабильное давление и высокая производительность.
Основные сферы использования:
Металлообработка: гидравлические приводы и системы смазки токарных, фрезерных, шлифовальных станков с ЧПУ.
Обработка давлением: гидропрессы для правки, штамповки, запрессовки деталей.
Пластмассовая индустрия: литьевые машины (ТПА), где требуется точное давление нагнетания расплава.
Прокатное и кузнечное оборудование на металлургических заводах.
Сельхозтехника: гидравлика комбайнов, тракторов, погрузчиков.
Именно поэтому насос пластинчатый НПл 80-16/6,3 так востребован на промышленных предприятиях по всему Казахстану – от Атырау до Усть-Каменогорска.
Схема подсоединения фланца по ISO 5211 насоса НПл 80-16/6,3.
Ремонтопригодность и запчасти (ремкомплект)
Конструкция насоса пластинчатого НПл 80-16/6,3 предусматривает возможность ремонта. Наиболее подверженными износу элементами являются пластины, уплотнения вала и торцевые распределительные диски.
| Наименование запчасти / ремкомплекта | Назначение |
|---|
| Комплект пластин (шиберов) | Основные рабочие органы, создающие давление. |
| Ремкомплект уплотнений вала | Манжеты и сальники, предотвращающие утечку масла. |
| Торцевые распределительные диски | Обеспечивают правильное распределение жидкости между камерами. |
| Пружины пластин | Вспомогательные элементы для прижатия пластин (в некоторых модификациях). |
| Комплект прокладок корпуса | Обеспечивают герметичность соединений корпусных деталей. |
Наличие ремкомплектов в наличии на складе в Костанае позволяет быстро восстановить работоспособность насоса пластинчатого НПл 80-16/6,3, минимизируя простой оборудования.
Расшифровка условного обозначения модели
Маркировка НПл 80-16/6,3 несет в себе полную информацию об основном назначении и параметрах агрегата:
Н – Насос. Указывает на тип устройства.
Пл – Пластинчатый. Определяет конструктивный принцип действия.
80 – Условный размер (типоразмер) насоса.
16 – Теоретическая подача в литрах в минуту, заявленная в моделировании.
6,3 – Номинальное рабочее давление в мегапаскалях (МПа).
Таким образом, насос пластинчатый НПл 80-16/6,3 легко идентифицируется по названию, что упрощает подбор и заказ.
Инструкция по заказу и варианты комплектации
Для корректного оформления заказа на насос пластинчатый НПл 80-16/6,3 укажите следующие данные:
1. Полное наименование модели: Насос пластинчатый НПл 80-16/6,3.
2. Направление вращения вала: стандартное – правое (по часовой стрелке со стороны вала), по запросу – левое.
3. Комплектация: базовая (насос) или с фланцем ISO 5211 в сборе.
Примеры формулировок заказа:
«Требуется насос пластинчатый НПл 80-16/6,3 с левым вращением вала, базовая комплектация».
«Заказ на НПл 80-16/6,3, правое вращение, с монтажным фланцем ISO 5211».
Приобрести данный насос можно напрямую у поставщика Гидротех, связавшись через Контакты на нашем сайте или оформив заказ через форму обратной связи.
Ответы на частые вопросы (FAQ) от специалистов Казахстана
Здесь собраны ответы на самые распространенные вопросы по насосу пластинчатому НПл 80-16/6,3, которые задают наши клиенты из Алматы, Астаны, Шымкента и других городов.
Вопрос: Можно ли использовать насос пластинчатый НПл 80-16/6,3 в системе с высоковязким маслом, например, в зимний период?
Ответ: Да, модель рассчитана на работу с маслами кинематической вязкостью до 400 мм²/с. Однако при запуске в холодное время года рекомендуется предварительный прогрев масла в баке до температуры не ниже -10°C, чтобы избежать чрезмерных пусковых нагрузок.
Вопрос: Какой срок поставки в Павлодар или Караганду?
Ответ: Насос пластинчатый НПл 80-16/6,3 обычно есть в наличии на складе в Костанае. После подтверждения заказа отгрузка происходит в течение 1-3 рабочих дней. Доставка в любой город Казахстана осуществляется транспортными компаниями (Казпочта, автоперевозчики), срок доставки зависит от удаленности, в среднем от 3 до 7 дней.
Вопрос: Требуется ли специальный фундамент или виброизоляция для монтажа?
Ответ: Благодаря сбалансированной конструкции насос пластинчатый НПл 80-16/6,3 не создает значительных вибраций. Монтаж осуществляется на ровную, жесткую поверхность с помощью штатных креплений через фланец. Дополнительная виброизоляция не требуется при штатной работе в заявленных режимах.
Вопрос: Совместим ли насос НПл 80-16/6,3 с другими марками гидравлических машин (гидромоторы, клапаны) в одной системе?
Ответ: Да, насос пластинчатый НПл 80-16/6,3 генерирует стандартный гидравлический поток и может работать в комбинированных системах с оборудованием других производителей, при условии соответствия рабочих параметров (давление, расход, тип масла). Для сложных систем рекомендуем получить консультацию нашего инженера.
Поставки и поддержка для Казахстана и стран СНГ
Насос пластинчатый НПл 80-16/6,3 поставляется напрямую от производителя. Мы осуществляем доставку оборудования во все регионы Казахстана, включая Астану (Нур-Султан), Алматы, Шымкент, Актобе, Караганду, Тараз, Павлодар, Усть-Каменогорск и другие города, а также в страны СНГ. На весь товар предоставляется гарантия и полноценная техническая поддержка. Обращайтесь к нам, чтобы получить надежный и производительный насос пластинчатый НПл 80-16/6,3 для вашего предприятия.
