Насос пластинчатый БГ12-22М представляет собой надежный и проверенный временем гидравлический агрегат, широко применяемый в промышленности. Этот насос пластинчатый БГ12-22М является однопоточным, нерегулируемым насосом двукратного действия, предназначенным для создания постоянного потока минерального масла в гидравлических системах. Его основное назначение – обеспечение стабильной работы различного промышленного оборудования на протяжении длительного срока службы.
Описание и назначение насоса БГ12-22М
Насос пластинчатый БГ12-22М относится к 1 габариту и является ключевым элементом гидроприводов станков, прессов и других промышленных машин. Основная задача данного агрегата – перекачивание гидравлического масла под давлением. Благодаря своей конструкции пластинчатого типа, он обеспечивает плавную и равномерную подачу рабочей жидкости, что критически важно для точности работы технологического оборудования.
Производительность данного насоса пластинчатого БГ12-22М составляет 19,4 литра в минуту, а номинальное рабочее давление достигает уровня 12,5 МПа. Эти параметры делают его идеальным выбором для систем средней мощности, широко распространенных на производственных предприятиях Казахстана.
Технические характеристики пластинчатого насоса
В таблице ниже представлены основные технические параметры, которые определяют область применения и возможности данного гидравлического оборудования.
| Технические характеристики насоса пластинчатого БГ12-22М |
БГ12-22М |
| Рабочий объем, см³ |
16 |
| Номинальная подача (производительность), л/мин |
19,4 |
| Коэффициент подачи, % |
81 |
| Давление на выходе, МПа |
номинальное |
12,5 |
| предельное |
14 |
| Давление на входе, МПа |
0,02 |
| Частота вращения вала, об/мин |
Номинальная |
1500 |
| Минимальная |
1200 |
| Максимальная |
1800 |
| Номинальная мощность, кВт |
5,65 |
| КПД, % |
70 |
| Масса, кг |
9,5 |
Параметры эксплуатации и условия работы
Для корректного подбора и долговечной службы важно учитывать условия, в которых будет эксплуатироваться насос пластинчатый БГ12-22М. Следующая таблица детализирует все необходимые параметры.
| Условия эксплуатации насоса пластинчатого БГ12-22М |
Значения |
| Категория размещения |
4 |
| Климатическое исполнение |
УХЛ |
| Направление вращения вала (стандартное) |
правое |
| Габарит (размер) |
1 |
| Современный аналог (замена) |
НПл 16/16 |
| Уровень шума (приблизительно), дБА |
≤72 |
| Гарантийный срок, мес. |
12 |
| Температура рабочего масла, °С |
Минимальная |
+10 |
| Максимальная |
+50 |
| Температура окружающей среды, °С |
Минимальная |
0 |
| Максимальная |
50 |
| Допустимая вязкость масла, min-max, сСт |
17-213 |
| Тип рабочей среды |
Минеральные гидравлические масла (И-40А, И-30А и аналоги) |

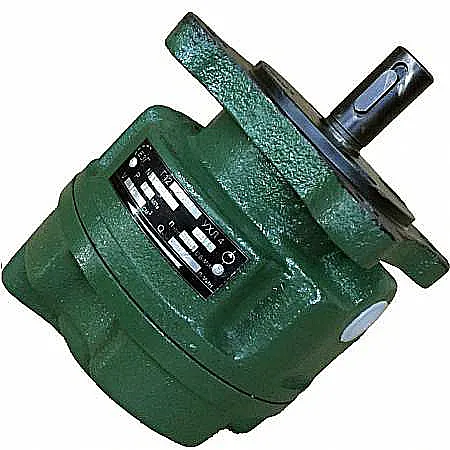

Внешний вид пластинчатого насоса БГ12-22М со стороны вала и присоединительных отверстий
Расшифровка условного обозначения и варианты исполнения
Модель насоса пластинчатого БГ12-22М имеет следующую структуру обозначения: БГ – насос пластинчатый (гидравлический), 12 – номинальное давление в МПа (12.5 МПа), 22 – рабочий объем в см³ на один оборот (фактически 16 см³, данное число является устаревшим типоразмером), М – модернизированный. Стандартное исполнение имеет правое направление вращения вала (по часовой стрелке со стороны привода). Исполнение с левым вращением изготавливается по специальному заказу. Также существует двухпоточная модификация этой модели – 5БГ12-22М.
Краткие габаритные данные и Код ТН ВЭД
Масса стандартного насоса пластинчатого БГ12-22М составляет 9,5 кг. Точные габаритные размеры (длина, ширина, высота) и размеры присоединительных патрубков уточняются по каталогу завода-изготовителя или чертежам. Данная модель поставляется с фланцевым креплением. Для корректного таможенного оформления при международных поставках используется Код ТН ВЭД 8412 29 000 0 (Гидравлические силовые двигатели и моторы линейного действия).
Қазақстанда ең сенімді гидравликалық жабдық қайда сатылады деп сұрады? Жауабы: насос пластинчатый БГ12-22М керек болса, біздің компанияда! – деді маман.
Принцип работы пластинчатого насоса
Насос пластинчатый БГ12-22М работает по принципу двукратного действия. Внутри статора (корпуса) эксцентрично расположен ротор с пазами, в которых свободно перемещаются пластины (лопатки). При вращении ротора под действием центробежной силы и давления жидкости пластины выдвигаются из пазов и прижимаются к внутренней поверхности статора, образуя замкнутые камеры. Из-за эксцентриситета объем этих камер изменяется: при увеличении объема происходит всасывание масла из входного патрубка, при уменьшении – нагнетание в выходную магистраль. Двукратное действие означает, что за один оборот ротора процесс всасывания и нагнетания происходит дважды, что обеспечивает высокую равномерность потока и производительность.
Температурный режим и срок службы
Как указано в технических характеристиках, оптимальный температурный диапазон работы масла для насоса пластинчатого БГ12-22М составляет от +10°C до +50°C. Работа при более низких температурах без предварительного прогрева масла может привести к резкому увеличению его вязкости, кавитации и повышенному износу. При температуре окружающей среды ниже 0°C необходимо использовать масло с соответствующими низкотемпературными свойствами или системы подогрева. Срок службы насоса напрямую зависит от соблюдения условий эксплуатации, чистоты рабочей жидкости и своевременного технического обслуживания. При использовании качественных масел и фильтров ресурс может составлять несколько тысяч часов.
Область применения и совместимое оборудование
Данный насос пластинчатый БГ12-22М нашел широкое применение в промышленности Казахстана благодаря своей надежности и неприхотливости. Он устанавливается на:
Металлообрабатывающие станки: токарные, фрезерные, шлифовальные.
Кузнечно-прессовое оборудование: гидравлические прессы.
Подъемно-транспортные машины: манипуляторы, краны с гидроприводом.
Производственные линии в различных отраслях промышленности.
Он совместим с гидрораспределителями, гидроцилиндрами и другим оборудованием, рассчитанным на рабочее давление до 12.5 МПа и соответствующую производительность.
Состав ремкомплекта и часто заменяемые запчасти
Для проведения планового ремонта или восстановления работоспособности насоса пластинчатого БГ12-22М потребуется ремкомплект. В его состав обычно входят следующие изнашиваемые детали:
| Наименование запчасти |
Возможная причина замены |
| Комплект пластин (лопаток) |
Естественный износ, задиры, поломка. |
| Уплотнительные кольца (сальники) |
Потеря эластичности, утечка масла по валу или соединениям. |
| Подшипники ротора |
Износ, повышенный шум, вибрация. |
| Торцевые распределительные диски (шиберы) |
Износ рабочей поверхности, снижение давления. |
| Пружины пластин |
Ослабление, потеря упругости. |
| Прокладки корпусные |
Утечка масла в местах разъема корпуса. |
Наличие оригинального ремкомплекта или качественных аналогов позволяет продлить срок службы агрегата без необходимости приобретения нового насоса пластинчатого БГ12-22М.
Часто задаваемые вопросы (FAQ)
Какой аналог можно использовать вместо насоса БГ12-22М в случае его отсутствия?
Прямым и наиболее распространенным современным аналогом является лопастной насос НпЛ 16/16. Его рабочие параметры (объем, давление, производительность) схожи. Однако перед заменой необходимо уточнить присоединительные размеры и направление вращения вала.
Какие сроки поставки насоса БГ12-22М в Казахстан?
Наша компания Гидротех осуществляет поставки гидравлического оборудования со складов в Костанае. Срок поставки под заказ зависит от наличия на центральном складе и обычно составляет от 5 до 15 рабочих дней. В города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск доставка занимает 2-5 дней после отгрузки.
Можно ли использовать насос БГ12-22М с другими типами жидкостей, кроме минерального масла?
Нет, конструкция и материалы насоса пластинчатого БГ12-22М рассчитаны строго на работу с минеральными гидравлическими маслами с вязкостью в диапазоне 17-213 сСт. Использование воды, эмульсий, агрессивных или пожароопасных жидкостей недопустимо и приведет к быстрому выходу насоса из строя.
Что нужно учитывать при подключении насоса БГ12-22М к существующей гидросистеме?
Ключевые моменты: соответствие рабочего давления и производительности насоса параметрам системы; правильность подключения всасывающей и нагнетательной линий (отсутствие перегибов); обеспечение чистоты масла через фильтры (рекомендуется тонкость фильтрации не ниже 25 мкм); проверка направления вращения вала (стандартно – правое); обеспечение надлежащего подпота на входе (во избежание кавитации).
Пример оформления заказа и доставка
Для заказа насоса пластинчатого БГ12-22М достаточно связаться с нашими специалистами по телефону или оставить заявку через форму на сайте. Пример запроса: «Насос БГ12-22М, правое вращение, с прокладками и крепежом. Доставка в Караганду». Мы осуществляем доставку по всему Казахстану и в страны СНГ. Отгрузка производится со склада в г. Актау. Все оборудование проходит предпродажную проверку и поставляется с гарантией.
Выбирая насос пластинчатый БГ12-22М у поставщика Гидротех, вы получаете не просто агрегат, а надежного партнера в сфере гидравлики для вашего производства. Наша компания, базирующаяся в Казахстане, специализируется на поставках промышленных компонентов и обеспечивает техническую поддержку, консультации и оперативную доставку в любой регион страны и ближнего зарубежья.
