Ищете надежный и производительный гидравлический агрегат для ответственных промышленных систем? Насос пластинчатый 8БГ12-22М — это проверенное временем решение, обеспечивающее стабильную подачу рабочей жидкости для широкого спектра технологического оборудования. Благодаря своей уникальной двухпоточной конструкции и высокому рабочему давлению, этот насос стал незаменимым элементом в металлургии, машиностроении и деревообработке по всему Казахстану.

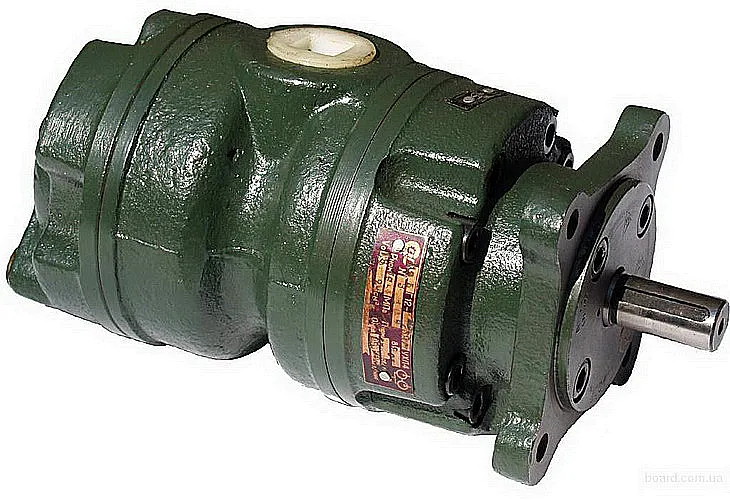

Описание и назначение гидронасоса 8БГ12-22М
Насос пластинчатый 8БГ12-22М представляет собой агрегат двукратного действия с нерегулируемой подачей, спроектированный для работы на минеральных маслах. Его основное назначение — создание и поддержание стабильного давления жидкости в двух независимых гидравлических линиях одновременно. Данная модель, модернизированная в соответствии с современными требованиями, отличается высокой надежностью, ремонтопригодностью и совместимостью с большим количеством отечественного и импортного оборудования, что делает насос пластинчатый 8БГ12-22М востребованным на предприятиях в Актау, Атырау, Караганде и Павлодаре.
Основные параметры и габариты насоса
Насос пластинчатый 8БГ12-22М характеризуется компактными размерами и продуманной конструкцией, облегчающей его монтаж и обслуживание. Ниже представлена сводная таблица с ключевыми массогабаритными данными и кодами.
| Параметры насоса пластинчатого 8БГ12-22М | Значение |
| Масса (приблизительная) | 16 кг |
| Габаритные размеры (Д x Ш x В) | 290 × 250 × 180 мм |
| Код ТН ВЭД | 8413.50.30.00 |
| Климатическое исполнение | УХЛ4 |
| Нормативный документ | ГОСТ 13824-84 |
Қазақстандағы инженер досына: «Менің жүйемдегі қысым сеніңікіден жоғары!» – дейді. Екіншісі: «Бұл жай ғана, менің жаңа пластинчатый насос 8БГ12-22М орнатылған!»
Детальные технические характеристики насоса
Эффективность и надежность насоса пластинчатого 8БГ12-22М определяются его точными техническими параметрами, которые обеспечивают длительный ресурс работы в самых сложных условиях. Агрегат отлично подходит для климатических зон Казахстана.
| Технические параметры и производительность | Насос 8БГ12-22М |
| Рабочий объем, см³ (секция 1 / секция 2) | 8 / 16 |
| Номинальная подача, л/мин (секция 1 / секция 2) | 9 / 19.4 |
| Давление на выходе, МПа | Номинальное | 12.5 |
| Предельное (максимальное) | 14 |
| Давление на входе (всасывания), МПа | 0.02 |
| Частота вращения вала, об/мин | Номинальная | 1500 |
| Минимальная | 1200 |
| Максимальная | 1800 |
| Номинальная потребляемая мощность, кВт | 8.71 |
| 90% ресурс до первого капитального ремонта, час | 5000 |
Для грамотного выбора и эксплуатации насоса пластинчатого 8БГ12-22М не менее важны параметры, определяемые условиями окружающей среды и свойствами рабочей жидкости.
| Эксплуатационные ограничения и условия | Насос 8БГ12-22М |
| Температура рабочего масла, °С | Минимальная | +10 |
| Максимальная | +50 |
| Температура окружающей среды, °С | Минимальная | 0 |
| Максимальная | +50 |
| Диапазон вязкости рабочего масла, сСт | 17 – 213 |
| Уровень звукового давления, дБА | 82 |
| Направление вращения вала (стандартное) | Правое (по часовой стрелке) |
| Гарантийный срок эксплуатации, месяцев | 12 |
Принцип работы и конструктивные особенности пластинчатого насоса
Принцип действия насоса пластинчатого 8БГ12-22М основан на использовании вращающегося ротора с радиальными пазами, в которых свободно перемещаются пластины (лопатки). Под действием центробежной силы и давления масла в пазах, пластины прижимаются к внутренней поверхности эксцентрично расположенного статора. Вращение ротора приводит к циклическому изменению объема рабочих камер, образованных между пластинами, статором и ротором. В зоне всасывания объем камеры увеличивается, создавая разрежение и забор масла, а в зоне нагнетания – уменьшается, вытесняя масло под давлением в напорную магистраль. Уникальность модели 8БГ12-22М заключается в ее двухпоточности (габарит 1+1): один насосный блок расположен со стороны привода, второй – с противоположной стороны вала. Это позволяет независимо обслуживать две гидролинии, например, для основного и вспомогательного цилиндра пресса.
Температурный режим, ресурс и основные рекомендации по эксплуатации
Для обеспечения заявленного ресурса в 5000 часов критически важно соблюдать температурные ограничения: масло должно быть нагрето не менее чем до +10°C перед пуском и не превышать +50°C в ходе непрерывной работы. Особенно это актуально для регионов Казахстана с жарким летом. Для круглосуточной эксплуатации рекомендуется поддерживать температуру масла не выше +45°C. Рабочая жидкость – минеральные масла для гидросистем с вязкостью в указанном диапазоне. На входе насоса пластинчатого 8БГ12-22М обязательно должен быть установлен фильтр тонкостью очистки не грубее 25 мкм. Соблюдение этих простых правил гарантирует долгую и безотказную работу агрегата на вашем предприятии.
Область применения и типовое оборудование
Благодаря своей надежности и стабильной производительности, насос пластинчатый 8БГ12-22М нашел широкое применение в самых разных отраслях промышленности Казахстана. Чаще всего его можно встретить в составе следующего оборудования:
• Прессовое оборудование (гидравлические прессы для металлообработки, штамповки, брикетирования).
• Металлообрабатывающие станки (гидроприводы суппортов, зажимных механизмов).
• Деревообрабатывающие станки (подающие механизмы, зажимы, механизмы подъема).
• Литьевые машины (инжекционные узлы, системы смыкания форм).
• Подъемно-транспортное оборудование (гидроцилиндры подъемников, кранов).
• Промышленные роботы и манипуляторы.
Насос пластинчатый 8БГ12-22М идеально подходит для систем, требующих двух независимых источников гидропитания с разными расходами.
Состав ремкомплекта и часто заменяемые запчасти
Высокая ремонтопригодность – одно из ключевых преимуществ пластинчатых насосов. Для модели 8БГ12-22М наиболее подвержены износу и обычно входят в ремкомплекты следующие детали:
| Наименование запчасти | Примечание |
| Комплект пластин (лопаток) | Основной расходный элемент, подверженный естественному износу. |
| Уплотнительные кольца и манжеты вала | Обеспечивают герметичность, требуют замены при появлении течи. |
| Распределительный диск (торцевая плита) | Изнашивается в зонах контакта с пластинами и ротором. |
| Подшипники вала | Износ подшипников влияет на соосность и может привести к заклиниванию. |
| Пружины пластин | Обеспечивают начальный прижим пластин к статору, могут терять упругость. |
Все необходимые запасные части и ремкомплекты для насоса пластинчатого 8БГ12-22М доступны для заказа. Наши специалисты помогут подобрать нужные комплектующие.
Условное обозначение модели 8БГ12-22М и его расшифровка
Маркировка насоса содержит всю основную информацию о его характеристиках:
8 – рабочий объем первой секции, см³.
Б – тип насоса (пластинчатый, лопастной).
Г – назначение (гидравлический насос).
12 – номинальное давление на выходе (12.5 МПа).
2 – двухпоточное исполнение.
2 – номер модификации.
М – модернизированный.
Таким образом, полное условное обозначение «Насос пластинчатый 8БГ12-22М» точно описывает ключевые параметры агрегата.
Габаритные и присоединительные размеры для монтажа
Габариты насоса были указаны ранее (290×250×180 мм). Для корректного подключения к гидросистеме и приводу важно знать присоединительные размеры. Насос пластинчатый 8БГ12-22М оснащен фланцевыми соединениями по ГОСТ. Диаметр входного (всасывающего) фланца составляет 80 мм, а выходных (напорных) фланцев – 65 мм каждый. Вал насоса имеет стандартное исполнение для соединения с электродвигателем через упругую муфту.
Чертеж габаритных и присоединительных размеров насоса пластинчатого 8БГ12-22М.
Примеры оформления заказа для предприятий Казахстана
Для предприятия в Актобе был поставлен насос пластинчатый 8БГ12-22М для восстановления гидравлического пресса. Агрегат был доставлен в срок и успешно введен в эксплуатацию.
Завод в Усть-Каменогорске заказал три единицы насосов пластинчатых 8БГ12-22М в комплекте с ремкомплектами для плановой замены на своих литьевых машинах.
Для спецзаказа из Нур-Султана (Астана) был изготовлен насос пластинчатый 8БГ12-22М с левым направлением вращения вала, который идеально встал на импортный станок без переделок.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать нужную модификацию насоса пластинчатого 8БГ12-22М для замены старого?
Ответ: Ключевые параметры для замены – рабочий объем (8/16 см³), номинальная подача (9/19.4 л/мин), номинальное давление (12.5 МПа), направление вращения вала и присоединительные размеры. Также важно учесть тип рабочей жидкости. Наши инженеры бесплатно помогут подобрать аналог или точно такую же модель по предоставленным вами данным.
Вопрос: Каковы сроки поставки насоса 8БГ12-22М в мой город в Казахстане?
Ответ: Насос пластинчатый 8БГ12-22М часто есть в наличии на нашем складе в Алматы. При наличии товара доставка в Астану, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие крупные города занимает 2-4 рабочих дня. Под заказ срок поставки составляет от 7 до 14 рабочих дней.
Вопрос: Можно ли использовать насос пластинчатый 8БГ12-22М с другими типами жидкостей, кроме минерального масла?
Ответ: Конструкция насоса рассчитана на минеральные масла. Работа на водомасляных эмульсиях или специальных жидкостях (например, HFC) возможна только после консультации с производителем и, возможно, замены некоторых материалов уплотнений, так как это может повлиять на ресурс.
Вопрос: Предлагаете ли вы услуги по шеф-монтажу и пусконаладке?
Ответ: Да, компания Гидротех предоставляет услуги квалифицированных специалистов по шеф-монтажу, запуску в работу и техническому обслуживанию гидравлического оборудования, включая насос пластинчатый 8БГ12-22М, по всей территории Казахстана.
Насос пластинчатый 8БГ12-22М от казахстанского поставщика Гидротех
Компания Гидротех является надежным поставщиком промышленных гидравлических компонентов в Казахстане и странах СНГ. Мы напрямую работаем с производителями и гарантируем оригинальность и качество каждой поставленной единицы, включая насос пластинчатый 8БГ12-22М. Мы понимаем специфику работы предприятий в разных регионах Казахстана и готовы оперативно организовать доставку оборудования не только в крупные города, но и в отдаленные промышленные объекты. Наш офис и складская логистика позволяют быстро обрабатывать заказы и обеспечивать техническую поддержку на русском и казахском языках. Для получения консультации, расчета стоимости или оформления заказа на насос пластинчатый 8БГ12-22М, свяжитесь с нами через раздел Контакты или заполните форму заявки на сайте gidro777.kz. Работаем для развития промышленности Казахстана!
