Насос пластинчатый 18БГ12-22М — это надежный и неприхотливый агрегат радиального типа, предназначенный для обеспечения рабочего давления и подачи минерального масла в гидравлических системах промышленного оборудования. Его сфера применения обширна: от металлообрабатывающих и деревообрабатывающих станков до различных машин с гидроприводом. Дополнительно пластинчатый насос 18БГ12-22М может эффективно выполнять функцию смазочного насоса в тандеме с основным нагнетающим агрегатом, что повышает универсальность его использования. Если вам требуется качественный и долговечный насос пластинчатый 18БГ12-22М, обращайтесь к проверенному поставщику в Казахстане — компании Гидротех.
Описание и назначение пластинчатого насоса 18БГ12-22М
Пластинчатый насос 18БГ12-22М (или БГ12-22М) является типичным представителем класса роторно-пластинчатых гидромашин. Его основная задача — преобразование механической энергии вращения вала в энергию потока рабочей жидкости, создавая необходимое рабочее давление в системе. Конструкция доказала свою эффективность десятилетиями эксплуатации в условиях цехов и производственных площадок. Надежность и простота сделали этот насос пластинчатый 18БГ12-22М популярным выбором для модернизации и ремонта существующего парка станков по всему Казахстану, от крупных предприятий в Нур-Султане и Алматы до средних производств в Караганде и Павлодаре.
Преимущества насоса 18БГ12-22М
Выбирая пластинчатый насос 18БГ12-22М, вы получаете ряд значимых эксплуатационных преимуществ, которые напрямую влияют на эффективность и стоимость владения оборудованием:
Равномерность подачи и низкий уровень пульсаций. Конструкция обеспечивает плавный, стабильный поток масла, что минимизирует вибрации и нагрузку на исполнительные механизмы (гидроцилиндры, гидромоторы), продлевая их ресурс.
Низкие требования к чистоте рабочей среды. Гидронасос 18БГ12-22М менее критичен к загрязнениям в масле по сравнению с некоторыми другими типами насосов (например, аксиально-поршневыми). Это позволяет в ряде случаев обойтись без установки высокоточных систем фильтрации, снижая общие затраты на систему.
Пониженный уровень шума. Работа агрегата достаточно тихая (не более 77 дБА), что способствует созданию более комфортных условий труда для персонала и соответствует современным нормативам по охране труда.
Энергоэффективность и простота монтажа. Установка и подключение насоса пластинчатого 18БГ12-22М не вызывают сложностей благодаря продуманной конструкции фланцев и вала. Оптимальный КПД и номинальная мощность в 5,65 кВт обеспечивают экономичное энергопотребление.
Жұмысшы цехта жаңа пластинчатый насос 18БГ12-22М орнатып жатыр. Бас инженер сұрайды: — Ол қалай жұмыс істейді? Жауап: — Қарапайым, бірақ сенің жоспарыңдай емес — ол әрқашан жұмыс істейді! (Жұмысшы в цехе устанавливает новый пластинчатый насос 18БГ12-22М. Главный инженер спрашивает: — Как он работает? Ответ: — Просто, но не как твой план — он всегда работает!).
Принцип работы пластинчатого насоса
Принцип действия гидронасоса 18БГ12-22М основан на радиальном вытеснении. Внутри статора (неподвижного корпуса с цилиндрической камерой) эксцентрично расположен ротор с прорезями. В эти прорези свободно вставлены подвижные пластины. При вращении ротора под действием центробежной силы и давления масла пластины выдвигаются, постоянно контактируя с внутренней поверхностью статора. Образующиеся между пластинами замкнутые объемы изменяются из-за эксцентриситета: в зоне всасывания объем возрастает, и масло затягивается, а в зоне нагнетания — уменьшается, выталкивая жидкость под давлением в напорную магистраль. Именно эта надежная и проверенная схема лежит в основе работы насоса пластинчатого 18БГ12-22М.
Основные технические характеристики (ТТХ)
Технические параметры насоса пластинчатого 18БГ12-22М обеспечивают его широкое применение. Ниже приведены ключевые характеристики агрегата.
| Наименование параметра | Значение параметра |
|---|
| Модель насоса (типоразмер) | БГ12-22М |
| Рабочий объем, см³ | 16 |
| Частота вращения, об/мин: номинальная / макс. / мин. | 1500 / 1800 / 1200 |
| Номинальная подача (производительность), л/мин | 19.4 |
| Рабочее давление (номинальное/выходное), МПа (бар) | 12.5 (≈125 бар) |
| Давление на входе, МПа: макс. / мин. | 0.12 / 0.08 |
| Коэффициент подачи, %, не менее | 81 |
| Полный КПД, %, не менее | 70 |
| Номинальная потребляемая мощность, кВт | 5.65 |
| Уровень звукового давления, дБА, не более | 77 |
| Тип рабочей среды | Минеральные масла (индустриальные, гидравлические) по ГОСТ |
| Температурный диапазон рабочей среды, °C | от +10 до +60 |
| Присоединительные размеры (фланец, вал) | Стандартный фланец крепления, шлицевой вал |
| Срок службы (ресурс) при соблюдении условий | Не менее 10 000 моточасов |
| Масса (вес), кг | 9.2 |
| Код ТН ВЭД (для таможни) | 8413 50 000 0 |
Габаритные размеры и внешний вид насоса 18БГ12-22М
Агрегат имеет компактные размеры и массу около 9.2 кг, что облегчает его установку на оборудование. Для наглядности ниже представлены фотографии насоса пластинчатого 18БГ12-22М с разных ракурсов.

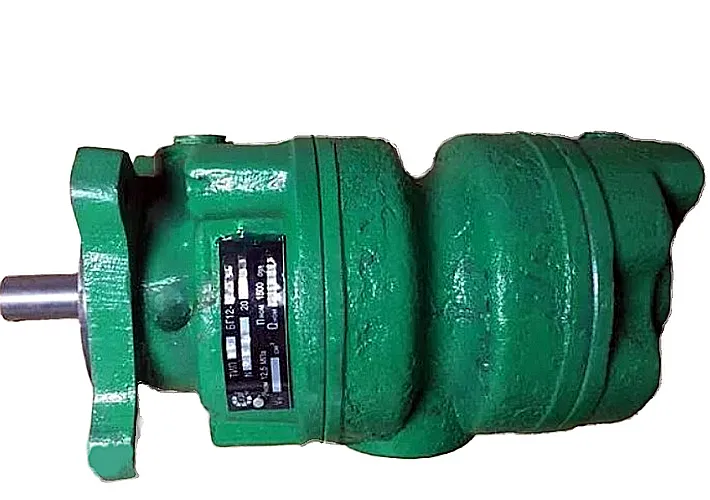

Вид сбоку на насос 18БГ12-22М: фланец крепления и шлицевой вал привода.

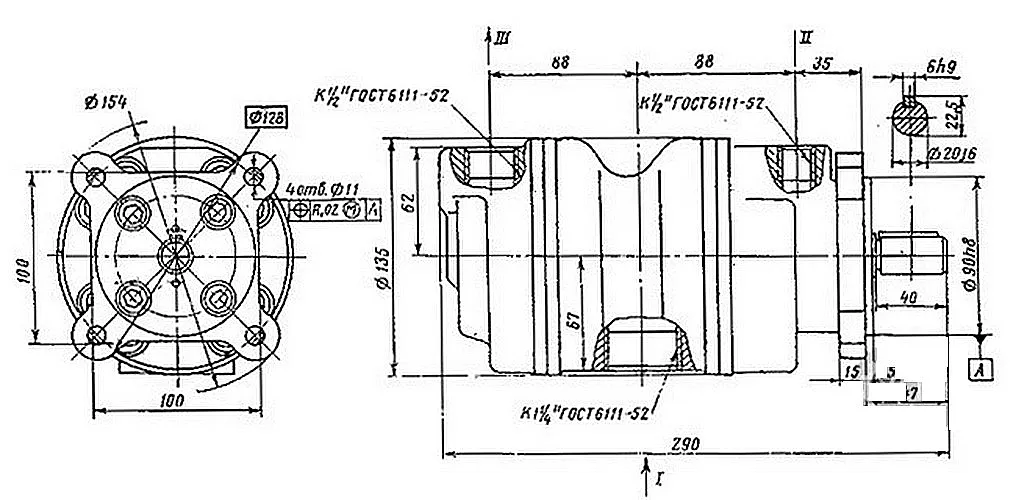

Вид сверху на пластинчатый насос 18БГ12-22М: порты всасывания и нагнетания.
Область применения и совместимое оборудование
Пластинчатый насос 18БГ12-22М находит свое применение в различных отраслях промышленности Казахстана. Основные области использования:
Металлообработка: Гидроприводы токарных, фрезерных, шлифовальных, сверлильных станков (станки советского и современного производства).
Деревообработка: Прессы, станки для раскроя и обработки древесины.
Прочее промышленное оборудование: Подъемные механизмы, стенды для испытаний, технологические линии, где требуется стабильное давление масла.
В качестве смазочного насоса (бустерного): Для подпитки главного насоса в сложных гидросистемах, предотвращения кавитации.
Этот насос пластинчатый 18БГ12-22М часто используется для замены вышедших из строя аналогичных агрегатов на устаревшем, но еще функциональном оборудовании, что позволяет продлить его жизненный цикл без серьезных капиталовложений.
Запасные части и ремонтный комплект
При длительной эксплуатации гидронасоса 18БГ12-22М наиболее подвержены износу следующие детали, которые всегда есть в наличии у поставщика Гидротех:
- Пластины (лопатки) — основной расходный элемент.
- Комплект уплотнений (сальники, манжеты).
- Подшипники ротора.
- Пружины, прижимающие пластины.
- Корпусные детали (статор, ротор) — при критическом износе.
Мы рекомендуем проводить регулярное обслуживание и своевременно менять изношенные компоненты, чтобы избежать серьезных поломок и простоев оборудования. По вопросам приобретения запчастей для насоса пластинчатого 18БГ12-22М обращайтесь к нашим специалистам.
Условное обозначение и примеры заказа
Маркировка 18БГ12-22М расшифровывается следующим образом: 18 — условный номер исполнения, БГ — буквенное обозначение серии (насос пластинчатый), 12 — номинальное рабочее давление (12.5 МПа), 22 — номинальная подача (≈22 л/мин теоретически), М — модернизированный.
При заказе уточняйте полное наименование: Насос пластинчатый 18БГ12-22М. Для оформления заявки вы можете воспользоваться удобной поп-ап формой на сайте или связаться с нами через страницу Контакты.
Доставка по Казахстану и СНГ
Компания Гидротех, являясь прямым поставщиком промышленного гидравлического оборудования, организует оперативную доставку пластинчатого насоса 18БГ12-22М в любой город Казахстана и страны СНГ. Мы работаем с транспортными компаниями и осуществляем отправки в Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Кыргызстан, Узбекистан и другие страны. На весь товар предоставляется гарантия и полное техническое сопровождение.
Часто задаваемые вопросы (FAQ)
Вопрос: Чем пластинчатый насос 18БГ12-22М лучше других типов насосов для моего старого станка?
Ответ: Главные преимущества для замены — низкая чувствительность к загрязнению масла, плавная подача без пульсаций, что щадит старую гидросистему, и относительно низкая стоимость по сравнению с аксиально-поршневыми аналогами. Он является прямым аналогом многих насосов, установленных на оборудовании советского производства.
Вопрос: Какое масло нужно заливать для работы с насосом пластинчатым 18БГ12-22М?
Ответ: Рекомендуется использовать индустриальные или гидравлические минеральные масла вязкостью 20-50 сСт при 50°C (например, И-20А, И-30А, ВМГЗ и их современные аналоги). Масло должно соответствовать температурному диапазону от +10°C до +60°C.
Вопрос: Как осуществляется доставка в мой город и сколько она стоит?
Ответ: Доставка осуществляется транспортными компаниями (Казпочта, СДЭК, бизнес-линии) после 100% предоплаты или по согласованным условиям. Стоимость зависит от веса, габаритов и удаленности вашего города. Точный расчет предоставит наш менеджер при оформлении заказа. Мы отправляем товары по всему Казахстану и СНГ.
Вопрос: Предоставляете ли вы гарантию на насос 18БГ12-22М и как происходит ремонт?
Ответ: Да, на все оборудование предоставляется гарантия от производителя/поставщика. В случае выхода из строя по гарантийному случаю мы организуем замену или ремонт агрегата. Также мы поставляем все необходимые запасные части (пластины, уплотнения) для самостоятельного ремонта силами ваших специалистов.
Выбирая насос пластинчатый 18БГ12-22М от компании Гидротех, вы выбираете надежного партнера в сфере промышленной гидравлики в Казахстане. Мы гарантируем оригинальное качество продукции, конкурентоспособные цены и оперативную логистику до вашего предприятия. Свяжитесь с нами сегодня, чтобы получить коммерческое предложение!
