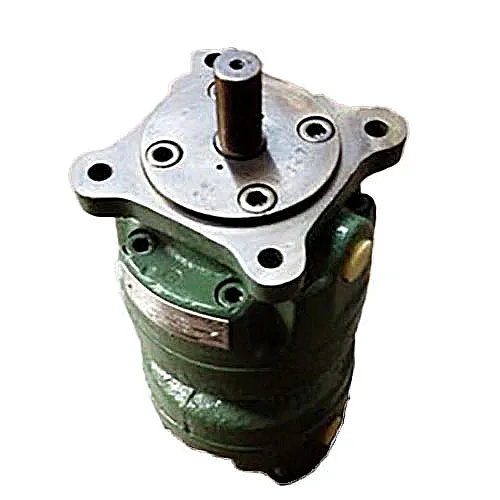

Промышленный пластинчатый насос 5Г12-33М: описание и назначение
Промышленный сегмент Казахстана, от металлообработки до машиностроения, требует надежных и эффективных решений для гидравлических систем. Именно таким решением является насос пластинчатый 5Г12-33М – двухпоточный гидронасос нерегулируемого типа, который уже многие годы зарекомендовал себя на предприятиях. Это надежное решение для стабильной и эффективной работы гидросистем, обеспечивающее подачу минерального масла в оборудование. Его ключевая особенность – двухпоточность, позволяющая независимо обслуживать два контура гидравлической системы, что критически важно для сложных технологических процессов. Данная модель насоса пластинчатого 5Г12-33М является современной и технологичной заменой устаревшим аналогам, обеспечивая повышенную производительность и устойчивость к нагрузкам.
Вес, габариты и Код ТН ВЭД
При проектировании и модернизации оборудования важны не только рабочие параметры, но и монтажные характеристики. Насос пластинчатый 5Г12-33М отличается продуманными габаритами и массой, что упрощает его установку. Присоединительные размеры соответствуют стандартам, позволяя интегрировать насос в существующие системы без капитальной переделки коммуникаций. Данные параметры собраны в таблице для вашего удобства.
| Параметр | Значение |
|---|
| Масса (вес) | 17 кг |
| Габаритные размеры | Стандарт 1+1 (ГОСТ 13824-83) |
| Код ТН ВЭД | 8413 60 990 0 |
Такое сочетание веса и габаритов делает насос пластинчатый 5Г12-33М удобным для работы в условиях цехов с ограниченным пространством. Код ТН ВЭД (Таможенный Номенклатуры Внешнеэкономической Деятельности) унифицирован для территории ЕАЭС, что упрощает процессы импорта и таможенного оформления для наших казахстанских партнеров.
Жұмысшылар байқады: «Неге пластинчатый насос 5Г12-33М-ды жөндеуге алу керек?» Жауабы: «Өйткені ол тағы бір «ауыр» жағдайда жұмыс істейтін болса керек!» Бұл жерде «ауыр» – бұл насос 7 МПа дейінгі қысымға шыдайды деген сөз.
Технические характеристики и рабочие параметры
Техническое превосходство насоса пластинчатого 5Г12-33М подтверждается его детальными эксплуатационными характеристиками. Мы предлагаем исчерпывающий набор данных, который поможет инженерам и технологам Казахстана сделать осознанный выбор для своего оборудования.
| Параметр | Значение |
|---|
| Рабочее давление номинальное/максимальное | 6.3 / 7.0 МПа |
| Номинальная подача (производительность) | 5.8 / 35.7 л/мин (два потока) |
| Тип рабочей среды | Минеральные масла |
| Диапазон температур рабочей среды | от +10°C до +50°C |
| Диапазон температур окружающей среды | от 0°C до +50°C |
| Присоединительные размеры | Стандартный фланец по ГОСТ |
| Масса | 17 кг |
| Номинальная частота вращения | 960 об/мин |
| Диапазон рабочих частот вращения | 600 – 1500 об/мин |
| Номинальная мощность | 5.5 кВт |
| Климатическое исполнение | УХЛ4 |
| Направление вращения вала | Правое (левое по спецзаказу) |
| Вязкость рабочего масла | 17...400 сСт |
| Допустимый уровень шума | не более 88 дБА |
| Срок службы | Более 10 000 моточасов |
| Гарантийный срок | 12 месяцев |
Принцип работы и конструктивные особенности
Надежность и стабильность подачи насоса пластинчатого 5Г12-33М основана на проверенном пластинчатом принципе действия. Внутри корпуса вращается ротор, в пазах которого свободно перемещаются пластины (шиберы). Под действием центробежной силы пластины прижимаются к внутренней поверхности статора эллиптической формы. В процессе вращения объем рабочих камер между пластинами, ротором и статором циклически изменяется. На участке, где объем увеличивается, создается разрежение и происходит всасывание рабочей жидкости. На участке уменьшения объема происходит нагнетание – масло вытесняется в напорную магистраль под давлением. Двухпоточность модели 5Г12-33М обеспечивается уникальной конструкцией, позволяющей разделять потоки для питания двух независимых гидравлических контуров. Эта особенность делает данный насос пластинчатый 5Г12-33М особенно ценным для сложного оборудования.
Температурный режим и ресурс работы
Для стабильной и долговечной работы необходимо соблюдение регламентированных условий эксплуатации. Пластинчатый насос 5Г12-33М рассчитан на работу с минеральными маслами, температура которых должна поддерживаться в диапазоне от +10°C до +50°C. Окружающая среда не должна охлаждаться ниже 0°C и нагреваться выше +50°C. Важный параметр – вязкость масла (оптимально 17-400 сСт). При соблюдении этих условий, использовании рекомендуемых масел и проведении планового технического обслуживания насос пластинчатый 5Г12-33М демонстрирует высокий ресурс, превышающий 10 000 моточасов. Производитель Гидротех дает официальную гарантию сроком 12 месяцев при условии соблюдения правил монтажа и эксплуатации.
Область применения и типовое оборудование
Универсальность и надежность обуславливают широкую область применения данного узла. Насос пластинчатый 5Г12-33М нашел применение практически во всех отраслях промышленности, где используются гидравлические системы. В Казахстане его активно используют на предприятиях металлообработки, машиностроения и сельхозмашиностроения. Основные сферы применения:
Металлообрабатывающие станки (токарные, фрезерные, сверлильные, шлифовальные).
Кузнечно-прессовое оборудование (гидравлические прессы, ножницы).
Деревообрабатывающие станки и комплексы.
Оборудование для литья под давлением (машины литейные).
Специализированная техника с гидроусилителями.
Установки и линии, где требуется независимое питание двух контуров гидравлики.
Этот список подтверждает, что насос пластинчатый 5Г12-33М – это действительно универсальный и надежный «рабочий» гидрокомпонент для тяжелых условий эксплуатации.
Условное обозначение (шифр) модели
Маркировка промышленного оборудования несет в себе всю основную информацию о его принадлежности и характеристиках. Модель насоса обозначается кодом 5Г12-33М, где каждая цифра и буква имеют конкретное значение:
5 – порядковый номер разработки или серии.
Г – указывает на то, что изделие является гидравлическим (гидронасос).
12 – условный размер, характеризующий основные габариты и присоединительные размеры.
33 – номер модификации или исполнения.
М – буква обозначает, что насос является модернизированным, то есть прошедшим усовершенствование конструкции.
Такая система условных обозначений полностью соответствует требованиям ГОСТ 13824-83 и является стандартной для гидравлического оборудования отечественного производства. Зная эту расшифровку, технический специалист без труда идентифицирует насос пластинчатый 5Г12-33М и его аналоги при поиске запчастей или планировании модернизации.
Запасные части и ремонтопригодность
Высокая ремонтопригодность – одно из ключевых преимуществ насоса пластинчатого 5Г12-33М. Конструкция позволяет производить восстановление работоспособности путем замены износившихся деталей. Как и у любого пластинчатого насоса, наиболее подвержены износу пластины (шиберы) и уплотнительные элементы. В компании Гидротех вы можете заказать как отдельные компоненты, так и готовые ремкомплекты для текущего обслуживания и капитального ремонта.
Примеры заказа и монтажа
Показательным примером эффективного применения является модернизация гидросистемы прессовой линии на одном из казахстанских машиностроительных заводов. Для замены морально устаревшего насоса был выбран пластинчатый насос 5Г12-33М. Благодаря стандартным присоединительным размерам монтаж был выполнен в кратчайшие сроки без переделки магистралей. После запуска была отмечена стабильность давления в обоих контурах и снижение уровня вибрации. Мы готовы подобрать для вас оптимальную конфигурацию, будь то единичный экземпляр на замену или комплексная поставка для нового оборудования. Насос пластинчатый 5Г12-33М всегда в наличии или под заказ на нашем складе.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать аналог для замены насоса 5Г12-33М на моем станке?
При подборе аналога необходимо ориентироваться на ключевые параметры: номинальное давление (6.3 МПа), суммарную и поточную производительность (5.8 и 35.7 л/мин), присоединительные размеры фланца и вала, а также направление вращения. Насос пластинчатый 5Г12-33М является прямым аналогом ряда устаревших моделей и часто используется для их замены. Наши инженеры бесплатно помогут с подбором по вашим техническим условиям.
Какие сроки доставки насоса 5Г12-33М в мой город в Казахстане?
Мы осуществляем оперативную доставку по всему Казахстану собственным транспортом и через партнерские транспортные компании. При наличии на складе в Костанае, сроки до основных городов составляют: Астана и Алматы – 2-3 дня, Шымкент, Караганда, Актобе, Тараз – 3-4 дня, Павлодар и Усть-Каменогорск – 4-5 дней. Также возможна поставка в любую точку СНГ.
Можно ли использовать насос 5Г12-33М с другими типами жидкостей, кроме минерального масла?
Конструктивно пластинчатый насос 5Г12-33М рассчитан на работу с минеральными маслами, соответствующими по вязкости (17-400 сСт). Использование других типов жидкостей (например, на водной основе или синтетических) может потребовать изменения материалов уплотнений и пластин, что должно быть согласовано с производителем. Стандартная постановка предполагает работу на индустриальных маслах серии ИГП, И-40А и им подобных.
Что входит в плановое техническое обслуживание насоса?
Плановое ТО для обеспечения долгого срока службы включает в себя: визуальный контроль на наличие подтеканий, проверку уровня и состояния рабочего масла в системе, контроль давления на выходе, проверку и чистку всасывающего фильтра. Каждые 500 моточасов рекомендуется проверять износ пластин и при необходимости производить их замену. Все процедуры подробно описаны в паспорте изделия, который вы получаете при покупке.
Преимущества выбора насоса 5Г12-33М в компании Гидротех
Выбирая промышленный пластинчатый насос 5Г12-33М, вы инвестируете в надежность и стабильность своих производственных процессов. Это проверенное временем, сертифицированное оборудование, полностью адаптированное под условия эксплуатации на казахстанских предприятиях. Компания Гидротех, как прямой поставщик, гарантирует оригинальное качество, полный комплект технической документации и всестороннюю сервисную поддержку. Мы не просто продаем оборудование, мы предлагаем решение для вашей гидравлической системы с гарантией и ответственностью. Оформить заказ или получить подробную консультацию по модели насоса пластинчатого 5Г12-33М можно по телефону или через форму обратной связи на сайте. Доставка осуществляется по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Обращайтесь, и ваше оборудование заработает с новой силой!
