Описание и назначение пластинчатого насоса 18Г12-33АМ
Этот высокоточный гидронасос пластинчатого типа представляет собой надежный агрегат для промышленных гидравлических систем. Конструкция насоса пластинчатого 18Г12-33АМ обеспечивает стабильную двухпоточную подачу рабочей жидкости, что делает его идеальным решением для оборудования, требующего независимого питания двух контуров. Его востребованность в промышленности Казахстана объясняется высочайшей точностью и способностью длительное время работать под высоким давлением.

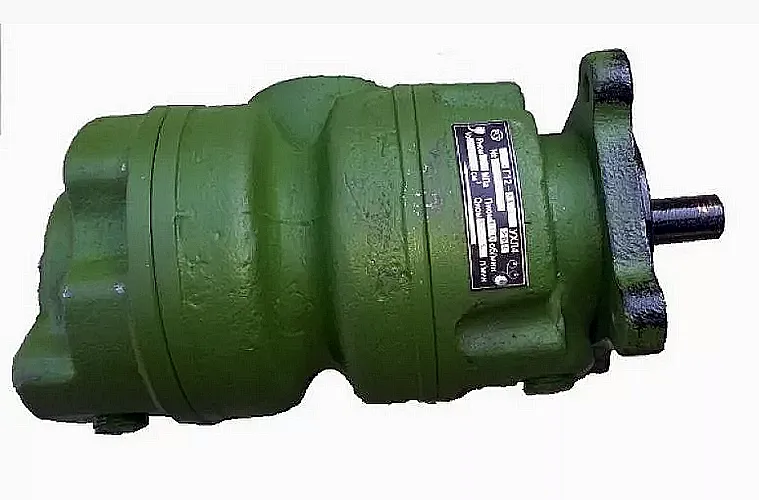

Схема подключения пластинчатого насоса модели 18Г12-33АМ для левого и правого исполнения вала.
Основные параметры и расшифровка условного обозначения
Для удобства интеграции в проект важно понимать технические параметры и маркировку. Условное обозначение насоса пластинчатого 18Г12-33АМ содержит информацию о его типе и модификации. 18 указывает на типоразмер, Г — на тип гидравлического агрегата (гидронасос), 12 — серийный номер конструкции, 33 — конкретную модификацию, а литеры АМ обозначают улучшенную и модернизированную версию изделия, обладающую повышенной надежностью.
Ключевые характеристики и возможности
| Параметр | Значение |
|---|
| Номинальная подача (производительность), л/мин | 20,6 / 27,6 (в зависимости от канала) |
| Рабочее давление, МПа | Номинальное | 6,3 |
| Максимальное (пиковое) | 7,0 |
| Частота вращения входного вала, об/мин | 600 – 1 500 |
| Механический КПД, % | не менее 70 |
| Диапазон температур рабочей среды (масла), °С | от +10 до +50 |
| Рекомендуемая вязкость масла, сСт | 17 – 400 |
| Тип рабочей среды | Минеральные гидравлические масла (ISO VG 32, 46) |
| Тип присоединения | Фланец по ГОСТ 12444-80 |
| Присоединительные размеры вала | Ø28 мм, посадка по ГОСТ 20224-86 |
| Диапазон температур окружающей среды, °С | от 0 до +50 |
Қазақстандағы инженер неге насос пластинчатый 18Г12-33АМ-ды таңдады? Ол өзінің сапасына «сызық түсіруді» қаламайды! (Казахстанский инженер почему выбрал насос пластинчатый 18Г12-33АМ? Потому что он не любит «подводить» в плане качества!)
Устройство и технологический принцип работы
Насос пластинчатый 18Г12-33АМ работает по роторно-пластинчатой схеме. Ротор с радиально установленными пластинами (лопатками) вращается внутри статора эллиптической формы. Под действием центробежной силы пластины выдвигаются, плотно прижимаясь к внутренней поверхности статора, создавая меняющийся объем рабочих камер. Это обеспечивает плавный всасывающий и нагнетательный процесс с минимальной пульсацией давления. Двухпоточная конструкция позволяет агрегату работать как два независимых насоса в одном корпусе, что значительно экономит место и упрощает гидросхему станка.
Параметры размеров и веса
Агрегат отличается компактностью и удобством монтажа в условиях ограниченного пространства промышленного оборудования.
| Параметр | Значение | Примечание |
|---|
| Масса, кг | 17 | ±0,5 |
| Габаритные размеры (Д×Ш×В), мм | 320×280×240 | Без учета выступающих патрубков |
| Код ТН ВЭД (Казахстан) | 8413.60.000 | Гидравлические насосы объемного типа |
Температурные ограничения и ресурс работы
Срок службы насоса пластинчатого 18Г12-33АМ составляет до 8 000 часов при соблюдении условий эксплуатации. Ключевые факторы – использование рекомендованного масла (оптимально ISO VG 32) и поддержание его температуры в рабочем диапазоне от +10 до +50°C. Работа на предельных значениях вязкости свыше 400 сСт допускается кратковременно. Для обеспечения стабильной работы в условиях Казахстана, особенно в регионах с холодными зимами, рекомендуется использовать системы подогрева масла в момент пуска. Гарантийный период, предоставляемый поставщиком Гидротех, составляет 12 месяцев со дня отгрузки.
Область применения в промышленности Казахстана
Насос пластинчатый 18Г12-33АМ нашел широкое применение в модернизации и обслуживании промышленного оборудования по всему Казахстану. Его устанавливают на следующие виды станков и систем:
Металлообработка: токарные, фрезерные, шлифовальные станки с ЧПУ, где требуется точная подача СОЖ и управление гидроцилиндрами.
Прессовое оборудование: гидравлические прессы для холодной штамповки, ковки и формовки металла.
Подъемно-транспортные системы: гидравлические лифты, подъемные столы и погрузчики, используемые на складах и производствах.
Пищевая и упаковочная промышленность: линии фасовки и упаковки, конвейерные системы, требующие плавного движения.
Деревообработка: прессы для производства ДСП и МДФ, сушильные камеры.
Состав ремонтного комплекта и типовые запчасти
Для быстрого восстановления работоспособности мы рекомендуем всегда иметь под рукой основные расходные элементы. В составе стандартного ремкомплекта для насоса пластинчатого 18Г12-33АМ обычно входят:
| Наименование детали | Количество в комплекте | Наиболее частая причина износа |
|---|
| Пластины (лопатки) | 12 шт. | Абразивный износ от загрязненного масла |
| Уплотнительные кольца | 2 комплекта | Потеря эластичности, термостарение |
| Подшипник вала | 1 шт. | Усталость металла, отсутствие смазки |
| Пружины толкателей пластин | 12 шт. | Усталость металла |
| Комплект уплотнений фланца | 1 шт. | Механическое повреждение при монтаже |
Наиболее часто требующими замены элементами являются пластины и уплотнительные кольца. Их регулярная диагностика продлевает общий ресурс агрегата.
Популярные конфигурации и примеры заказа
Оборудование поставляется в двух основных исполнениях: с правым (стандарт) и левым вращением входного вала. Это важно учитывать при интеграции в существующую кинематическую схему. Примеры реальных заказов от предприятий Казахстана:
ТОО «АктобеМаш» (Актобе): 3 шт. насоса пластинчатого 18Г12-33АМ с правым вращением для ремонта прессовых линий.
Алматинский станкостроительный завод: партия из 8 единиц 18Г12-33АМ в левом исполнении для комплектации новых токарных станков.
Часто задаваемые вопросы
Как правильно подобрать модель насоса пластинчатого 18Г12-33АМ для конкретного станка?
Для верного подбора необходим расчет требуемого расхода (л/мин) и рабочего давления (МПа) в вашей гидросистеме. Наши инженеры готовы провести бесплатную консультацию по подбору и совместимости на основании технического задания. Обращайтесь через форму заказа.
Какие сроки поставки насоса пластинчатого 18Г12-33АМ в города Казахстана?
На стандартные модели с правым вращением срок поставки составляет 3-5 рабочих дней в города Астана, Алматы, Шымкент. На модели левого вращения и под заказ – до 14 рабочих дней. Доставка в Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск осуществляется транспортными компаниями.
Можно ли использовать насос пластинчатый 18Г12-33АМ с отечественным маслом ИГП-18 или его аналогами?
Да, масло ИГП-18 входит в допустимый диапазон вязкости (до 400 сСт). Однако для максимального ресурса и стабильности работы в современных условиях мы рекомендуем использовать специализированные гидравлические масла ISO VG 32 или 46 от известных производителей.
Предоставляется ли техническая поддержка и помощь в монтаже?
Да, компания Гидротех предоставляет полную техническую документацию, паспорт изделия и оказывает консультационную поддержку по монтажу и первому пуску. При необходимости можем организовать выезд специалиста на объект в городах Казахстана.
Компания Гидротех является прямым поставщиком промышленных гидравлических компонентов в Казахстане и осуществляет продажу оригинального насоса пластинчатого 18Г12-33АМ с гарантией от производителя. Мы обеспечиваем надежную логистику во все регионы, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Наша цель – снабжать казахстанские предприятия надежным оборудованием, способствующим росту производительности и технологическому развитию. Оформить заказ и получить персональное коммерческое предложение можно на сайте gidro777.kz или в разделе Контакты.
