Насос пластинчатый 12Г12-33АМ представляет собой высокоэффективное гидравлическое оборудование, специально разработанное для обеспечения бесперебойной работы промышленных систем, требующих подачи минеральных масел под давлением. Модель отличается повышенной надежностью и адаптирована для эксплуатации в условиях Казахстана, с учетом специфики местного климата и производственных циклов.
Описание и назначение насоса пластинчатого 12Г12-33АМ
Основное назначение насоса пластинчатого 12Г12-33АМ – стабильная подача рабочей жидкости (минеральных масел) в гидроприводы различного промышленного оборудования. Его уникальная двухпоточная конструкция является ключевым преимуществом, позволяющим одновременно обслуживать два независимых гидравлических контура, что особенно востребовано в современном станкостроении и тяжелой промышленности Казахстана.

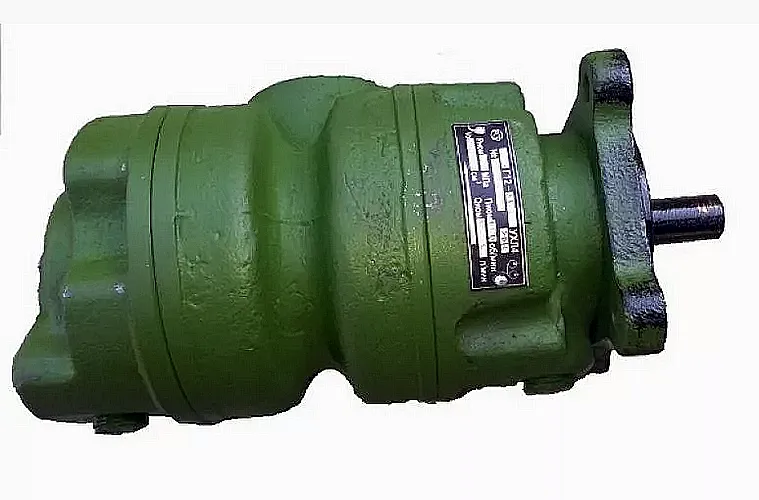

Вид спереди насоса пластинчатого 12Г12-33АМ: шлицевой вал и четыре отверстия под крепление.
Вес, габариты и Код ТН ВЭД для таможни
Чтобы упростить процесс планирования монтажа и логистики, важно знать точные параметры оборудования. Основные данные по габаритам и весу для модели насос пластинчатый 12Г12-33АМ представлены в таблице ниже.
| Параметр | Значение |
|---|
| Масса насоса, кг | 17 |
| Габаритные размеры (Д×Ш×В), мм | 320×280×240 |
| Код ТН ВЭД | 8413.50.000 0 |
Поставка осуществляется в полной заводской комплектации, включая необходимые для монтажа переходные фланцы и крепежные элементы.
Үлкен зауыттағы шеберді сұрайды іскер бала:
– Ата, осы насос пластинчатый 12Г12-33АМ неге екі ағынды?
– Балам, біріншісі – еңбекке, екіншісі – артықшылыққа! – дейді шебер.
Технические характеристики насоса 12Г12-33АМ
Подробные технические данные пластинчатого насоса 12Г12-33АМ определяют его область применения и эффективность. Следующая таблица содержит исчерпывающую информацию по основным параметрам.
| Характеристика | Значение для модели 12Г12-33АМ |
|---|
| Производительность (номинальная подача), л/мин | 12,1 / 27,6 (по двум потокам) |
| Рабочее давление, МПа | Номинальное | 6,3 |
| Максимальное (кратковременное) | 7,0 |
| Номинальная потребляемая мощность, кВт | 5,5 |
| Коэффициент полезного действия (КПД), % | Не менее 70 |
| Тип рабочей среды | Минеральные масла (вязкость 17-400 сСт) |
| Температура рабочей жидкости, °C | от +10 до +50 |
| Температура окружающей среды, °C | от 0 до +50 |
| Присоединительные размеры (фланец) | Ø140 мм, 4 отверстия под болты М12 |
| Диаметр вала | 28 мм (шлицевое соединение) |
Принцип работы двухпоточного пластинчатого насоса
Работа насоса пластинчатого 12Г12-33АМ основана на классическом пластинчатом (шиберном) принципе. Вращение ротора внутри эксцентрично расположенного статора приводит к тому, что радиально установленные пластины под действием центробежной силы и давления жидкости создают изолированные камеры переменного объема. Их последовательное увеличение и уменьшение обеспечивает всасывание и нагнетание жидкости одновременно по двум независимым каналам. Эта схема обеспечивает высокую стабильность давления и производительности, столь важную для точного промышленного оборудования.
Температурный режим и расчетный срок службы
Для обеспечения долговечности и сохранения заявленных характеристик насоса пластинчатого 12Г12-33АМ необходимо соблюдать температурный режим эксплуатации. Рабочая жидкость (масло) должна иметь температуру в диапазоне от +10°C до +50°C. Окружающая среда может находиться в пределах от 0°C до +50°C. При соблюдении требований по чистоте масла и температурных условий, срок службы оборудования превышает 8000 часов непрерывной работы. Гарантия производителя составляет 12 месяцев со дня ввода в эксплуатацию, что подтверждает высокое качество сборки и надежность компонентов.
Где применяется насос пластинчатый 12Г12-33АМ
Насос пластинчатый 12Г12-33АМ нашел широкое применение в различных отраслях промышленности Казахстана благодаря своей надежности и двухпоточной конструкции.
Основные области применения:
Металлообработка: Подача масла в гидросистемы современных станков с ЧПУ, координатно-расточных и фрезерных станков.
Прессовое и кузнечно-штамповочное оборудование: Обеспечение работы гидроприводов мощных прессов.
Литьевое производство: Использование в качестве основного насоса в литьевых машинах.
Горнодобывающая техника: Применение в системах управления и усиления руля тяжелой техники.
Прочие гидросистемы: Системы гидроусилителей, испытательные стенды, технологические линии с несколькими потребителями.
Условное обозначение модели 12Г12-33АМ
Согласно отечественной системе маркировки, шифр 12Г12-33АМ расшифровывается следующим образом:
- 12 – типоразмер и условное обозначение насоса.
- Г – гидравлический (тип привода).
- 12 – порядковый номер модели или модификации в линейке.
- 33 – серийный номер конструкции.
- АМ – индекс усиленной модификации, указывающий на наличие улучшенных уплотнений и повышенный ресурс.
Габаритные и присоединительные размеры для монтажа
Для корректной интеграции пластинчатого насоса 12Г12-33АМ в существующую систему необходимо учитывать его присоединительные размеры. Фланец крепления имеет диаметр 140 мм с четырьмя равномерно расположенными отверстиями под болты М12. Диаметр выходного вала составляет 28 мм и имеет шлицевое соединение для передачи крутящего момента. Все размеры соответствуют требованиям ГОСТ 16770-86, что обеспечивает взаимозаменяемость и простоту монтажа.
Состав ремкомплекта и уязвимые узлы
Несмотря на высокую надежность, любое оборудование подвержено износу. Для модели 12Г12-33АМ чаще всего требуют замены следующие элементы, которые можно приобрести отдельно:
| Элемент ремкомплекта | Назначение |
|---|
| Комплект пластин (шиберов) | Основные рабочие органы, создающие камеры. |
| Комплект уплотнений вала | Предотвращает утечки рабочей жидкости по валу. |
| Уплотнительные прокладки корпуса | Герметизируют стыки между частями корпуса. |
| Подшипники ротора | Обеспечивают вращение вала. |
Для оперативного проведения ремонтных работ рекомендуется иметь на складе базовый ремкомплект.
Часто задаваемые вопросы (FAQ)
Как подобрать нужную модификацию насоса пластинчатого 12Г12-33АМ под мое оборудование?
Ключевые параметры – требуемая производительность (л/мин) и рабочее давление (МПа). Если ваш станок требует подачи масла по двум независимым контурам с параметрами, близкими к 12/27 л/мин и 6,3 МПа, то модель 12Г12-33АМ является оптимальным выбором. Наши специалисты всегда готовы помочь с подбором по вашим техническим заданиям.
Какие сроки поставки насоса 12Г12-33АМ в города Казахстана?
Складская программа компании Гидротех включает наличие данной модели. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск занимает от 1 до 3 рабочих дней. В другие населенные пункты Казахстана и страны СНГ доставка организуется транспортными компаниями в сроки от 3 до 7 дней.
Можно ли использовать насос пластинчатый 12Г12-33АМ с другими типами гидравлических жидкостей, кроме минеральных масел?
Стандартная модификация рассчитана на минеральные масла вязкостью 17-400 сСт. Использование синтетических или биоразлагаемых жидкостей возможно только после консультации с производителем, так как может потребоваться замена материала уплотнений для обеспечения герметичности и срока службы.
Какие существуют аналоги насоса 12Г12-33АМ и есть ли они на складе?
Прямым функциональным аналогом является лопастной насос НПл 16-32/6,3. Однако перед заменой важно проверить габаритные размеры, схемы подключения и характеристики. Мы поможем подобрать как оригинальный насос пластинчатый 12Г12-33АМ, так и совместимый аналог, в зависимости от наличия на складе и ваших сроков.
Ключевые преимущества и доставка по Казахстану
Выбирая насос пластинчатый 12Г12-33АМ у поставщика Гидротех, вы получаете не только качественное промышленное оборудование, но и комплексную поддержку. Мы гарантируем поставку оригинальной продукции напрямую от производителя, что исключает наличие посредников и обеспечивает конкурентную цену. Все единицы продукции перед отгрузкой проходят обязательное стендовое тестирование на соответствие заявленным параметрам.
Обеспечиваем надежную доставку во все регионы Казахстана: от крупнейших городов, таких как Астана и Алматы, до отдаленных промышленных объектов в Караганде, Павлодаре или Усть-Каменогорске. Работаем также со странами СНГ. Наши специалисты готовы помочь с подбором оборудования, оформлением документации и предоставить подробную консультацию по монтажу и эксплуатации.
По вопросам приобретения и получения коммерческого предложения обращайтесь на наш сайт https://gidro777.kz/ или в раздел Контакты. Вы также можете заказать обратный звонок, и мы перезвоним в удобное для вас время.
