В современных промышленных пневматических системах Казахстана, от нефтегазового сектора до машиностроительных производств, требуется точное и надежное управление потоками рабочей среды. Для решения этих задач инженеры и технологи выбирают проверенные компоненты. Именно таким элементом является пневмораспределитель 3РК40Э-3. Эта модель, представленная брендом Гидротех, представляет собой трехлинейный (3/2) распределитель с электропневматическим управлением, предназначенный для эффективного переключения направления сжатого воздуха. Пневмораспределитель 3РК40Э-3 оснащен условным проходом (Ду) 40 мм и выполнен в удобном для монтажа стыковом исполнении, что делает его универсальным решением для линий с высокими требованиями к производительности (өнімділік).
Назначение и описание модели 3РК40Э-3
Пневмораспределитель 3РК40Э-3 является ключевым исполнительным устройством в системах автоматики. Его основная задача – по сигналу электроуправляющего блока (например, контроллера или реле) производить переключение положений золотника, тем самым направляя поток сжатого воздуха (основной тип рабочей среды) от источника (линии питания) либо к потребителю (привод, пневмоцилиндр), либо на сброс в атмосферу (эксплуастік орта). Такая конструкция и функционал делают этот пневмораспределитель с электропневматическим управлением незаменимым для управления пневмоцилиндрами двустороннего действия, заслонками, приводами клапанов и другим технологическим оборудованием. Прочный корпус и надежная электропневматическая катушка обеспечивают долгий срок службы даже в условиях интенсивного использования.
Условное обозначение и расшифровка маркировки
Модель 3РК40Э-3 имеет четкую маркировку, которая раскрывает все ее основные технические характеристики для специалиста. Давайте расшифруем код, чтобы понимать, что именно вы приобретаете:
| 3РК ХХ Х Х Х Х Х 4 | Базовое обозначение изделия – трехлинейный пневмораспределитель. |
| 3РК 40 Х Х Х Х Х 4 | Условный проход (Ду), мм: 40. |
| 3РК 40 Э Х Х Х Х 4 | Вид управления: Э – электропневматическое. Для сравнения: П – пневматическое. |
| 3РК 40 Э 3 Х Х Х 4 | Способ монтажа: 3 – стыковой (с присоединительными фланцами под болтовое соединение). |
| 3РК 40 Э 3 Д Х Х 4 | Род тока: Д – постоянный (DC) или А – переменный (AC). В конкретной модели указывается дополнительно. |
| 3РК 40 Э 3 Д ХХ Х 4 | Номинальное напряжение: 24, 48, 110В (DC) или 24, 110, 220В (AC 50Гц). |
| 3РК 40 Э 3 Д ХХ Х 4 | Климатическое исполнение (УХЛ, О) и категория размещения (4). |
Таким образом, 3РК40Э-3 – это пневмораспределитель на 40 мм с электромагнитным пилотным управлением и стыковыми фланцами (стықты фланец).
Инженер на предприятии спрашивает у коллеги: «Что там с нашим новым пневмораспределителем?». – «А он работает, как швейцарские часы! Как только на катушку 3РК40Э-3 подаешь напряжение, он так четко переключается, что кажется, внутри у него не золотник, а маленький казахский джигит на резвом коне!»
Основные технические характеристики и параметры
Для корректного подбора и долговечной работы важно учитывать все эксплуатационные параметры. Пневмораспределитель 3РК40Э-3 характеризуется следующими ключевыми показателями, обеспечивающими надежное подключение к системе.
| Параметр |
Значение / Характеристика |
| Условный проход (Ду) |
40 мм |
| Рабочее давление (номинальное) |
1,0 МПа (10 бар) |
| Минимальное рабочее давление |
0,25 МПа (2,5 бар) не более |
| Тип и род рабочей среды |
Очищенный сжатый воздух (по ГОСТ), неагрессивные газы |
| Диапазон температур рабочей среды |
от +5°C до +50°C |
| Пропускная способность (Kv) |
10,0 м³/ч |
| Тип управления |
Электропневматическое (соленоид 5/2 или 3/2 как пилот) |
| Напряжение питания катушки |
Постоянный ток (DC): 24В, 48В, 110В.
Переменный ток 50Гц (AC): 24В, 110В, 220В. |
| Время срабатывания (вкл/выкл) |
Не более 0,1 / 0,125 с |
| Максимальная частота включений |
2,5 Гц (~150 циклов/мин) |
| Утечка воздуха (внутренняя) |
Не более 150 см³/мин |
| Код ТН ВЭД ЕАЭС |
8481 20 000 0 – Аппаратура для распределения жидкостей или газов, ручная или с автоматическим управлением. |
Габаритные размеры, вес и присоединительные размеры
Модель 3РК40Э-3 в стыковом исполнении имеет специфические габариты, которые важны для проектирования места установки. Основной металлический корпус обеспечивает необходимую прочность при сохранении разумного веса (салмақ). Ниже приведены ключевые размеры и масса для данной модификации.
Габаритные размеры (Д х Ш х В): ориентировочно 196 мм x 110 мм x 251 мм (зависит от исполнения и высоты катушки). Присоединение магистральное – через фланцы с отверстиями под крепеж.
| Модель |
Длина (L), мм |
Ширина (B), мм |
Высота (H), мм |
Масса, кг (приблизительно) |
| 3РК 40Э 3… (стыковое) |
196 |
110 |
251 |
8,0 кг |
Вес и габариты могут незначительно варьироваться в зависимости от конкретного производителя и партии.

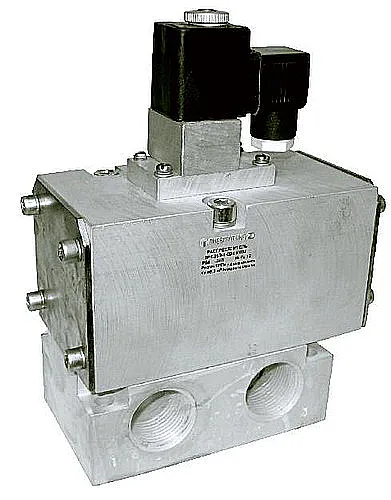

Рис. 1: Общий вид пневмораспределителя 3РК40Э-3 в стыковом исполнении.

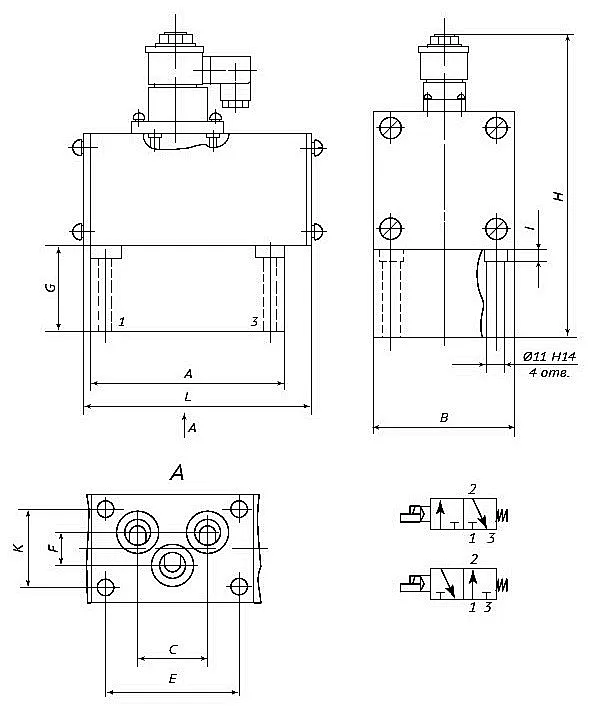

Рис. 2: Схема подключения и габаритные размеры распределителя 3РК40Э для стыкового монтажа.
Принцип работы и типовое применение
Пневмораспределитель с электропневматическим управлением 3РК40Э-3 работает по классическому для таких аппаратов принципу. В исходном (нормальном) положении золотник под действием возвратной пружины находится в одном из фиксированных положений, определяя путь воздуха от входа P (питание) к выходу A или B, при этом другой выход сообщен с атмосферным портом R (S). При подаче управляющего электрического сигнала на соленоидную катушку (соленоид) срабатывает пилотный элемент (небольшой вспомогательный распределитель), который создает давление на торец основного золотника. Тот, преодолевая усилие пружины, перемещается, коммутируя каналы: линия питания P соединяется с другим рабочим портом. При снятии напряжения катушка обесточивается, пилотный элемент сбрасывает давление, и основная пружина возвращает золотник на место. Данный пневмораспределитель 3/2 широко используется в Казахстане на производственных линиях, в станках с ЧПУ, на линиях упаковки и фасовки, в прессовом оборудовании, системах транспортировки сыпучих материалов, а также в модернизированных системах управления технологическими процессами (технологиялық процесс).
Ремонтопригодность и запасные части
Одним из преимуществ конструкции распределителей серии 3РК является их ремонтопригодность. При длительной эксплуатации или в случае попадания загрязнений в рабочую среду могут потребоваться запасные части. Типичными элементами, входящими в ремонтный комплект для пневмораспределителя 3РК40Э-3, являются:
| Наименование запчасти |
Вероятность замены |
| Комплект уплотнений (манжеты, кольца) основного золотника |
Высокая. Изнашиваются при трении, требуют замены при утечках. |
| Возвратная пружина золотника |
Средняя. Может потерять упругость при циклических нагрузках. |
| Пилотный электропневматический распределитель (соленоидная катушка в сборе) |
Средняя/низкая. Наиболее частая неисправность – перегорание обмотки катушки при скачках напряжения. |
| Уплотнительные прокладки стыковых фланцев |
Высокая. Меняются при каждом демонтаже для обеспечения герметичности. |
| Корпусные детали (крышки, фланцы) |
Низкая. Повреждаются только при механических воздействиях. |
Для заказа запасных частей на пневмораспределитель 3РК40Э-3 рекомендуем обратиться к нашим специалистам.
Примеры заказа и конфигурации
При оформлении заказа важно точно указать требуемую конфигурацию. Для пневмораспределителя 3РК40Э-3 необходимо определить следующие параметры:
- Базовое обозначение: 3РК40Э-3 (электропневматический, стыковой).
- Напряжение и род тока катушки: например, «3РК40Э-3-А110» (переменный ток 110В, 50Гц) или «3РК40Э-3-Д24» (постоянный ток 24В).
- Упаковка: Индивидуальная картонная коробка с пенопластовым вкладышем, групповой короб на несколько штук.
Наш менеджер поможет сформировать окончательный код заказа и уточнит сроки поставки.
Часто задаваемые вопросы (FAQ)
Ответы на самые распространенные вопросы наших клиентов из Казахстана о пневмораспределителе 3РК40Э-3.
Как правильно подобрать пневмораспределитель 3/2 с электропневматическим управлением для моей системы?
Ключевыми критериями являются: 1) Диаметр условного прохода (Ду) – он должен соответствовать диаметру трубопровода или рассчитываться исходя из требуемого расхода. Ду=40 мм подходит для магистралей среднего и большого объема. 2) Рабочее давление – номинальное давление прибора должно быть не ниже максимального давления в вашей системе. 3) Напряжение управления – должно соответствовать напряжению вашего шкафа управления (24В DC – самый популярный вариант для безопасности). 4) Тип присоединения – стыковое (фланцевое) для жесткого подключения к фланцам трубопровода.
Каковы сроки поставки и условия доставки по Казахстану?
Мы осуществляем быструю доставку со склада в Костанае или под заказ с производства. В города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск доставка занимает от 3 до 7 рабочих дней в зависимости от загруженности транспортных компаний. Для стран СНГ сроки оговариваются индивидуально. Подробная информация о доставке размещена на нашем сайте.
Какие условия эксплуатации необходимо соблюдать для долгого срока службы пневмораспределителя 3РК40Э-3?
Для обеспечения заявленного ресурса работы необходимо: подавать на прибор очищенный и осушенный сжатый воздух (рекомендуется устанавливать фильтр-влагоотделитель и лубрикатор перед распределителем), соблюдать диапазон рабочих температур и не превышать максимальное давление в 1 МПа (10 бар). Также важно обеспечить стабильное напряжение питания катушки в пределах ±10% от номинала, чтобы избежать ее перегрева и выхода из строя.
Совместим ли 3РК40Э-3 с импортными пневмораспределителями других брендов?
Да, серия 3РК является типовой разработкой, соответствующей общепринятым стандартам. Прибор имеет стандартные габаритные и присоединительные размеры для стыкового (фланцевого) исполнения Ду 40 мм. Он может быть установлен на место аналогичных по проходу и схеме 3/2 распределителей Festo, SMC, Camozzi, Aro и других, при условии совпадения межосевых расстояний отверстий во фланцах. Электрические разъемы могут отличаться, поэтому может потребоваться переходник или перекоммутация клемм.
С нами надежно! Поставки по всему Казахстану и СНГ
Компания Гидротех является проверенным поставщиком качественной пневмоаппаратуры на рынке Казахстана. Мы предлагаем не просто покупку оборудования, а комплексное решение: консультацию по подбору, гарантийное и постгарантийное обслуживание, поставку оригинальных запасных частей. Выбирая пневмораспределитель 3РК40Э-3 у нас, вы получаете надежный продукт для вашего производства с полным пакетом документов и оперативной логистикой в любой регион Казахстана и страны Содружества. Для оформления заказа или получения технической консультации свяжитесь с нами через форму обратной связи или по телефонам, указанным в разделе Контакты.
