3РК40Э-1 - Пневмораспределитель 3/2 с электропневматическим упр. 3РК40Э-1 (Ду=40мм, К1 1/2", аналог ПР-13Э-40/10)

Пневмораспределитель 3РК40Э-1 представляет собой надежный трехлинейный аппарат золонникового типа (3/2) с электропневматическим управлением. Это устройство служит для эффективного переключения направления потоков сжатого воздуха в системах автоматизированного управления станками, прессами, литейным и другим промышленным оборудованием. Модель 3РК40Э-1 отличается высокой производительностью, обусловленной условным проходом (Ду) 40 мм, и предназначена для работы в условиях номинального давления до 1 МПа (10 бар). Данный аппарат является полным функциональным аналогом устаревшей, но хорошо известной на рынке модели ПР-13Э-40/10, что делает его идеальным решением для модернизации или ремонта существующих пневмосистем на предприятиях Казахстана.

Назначение и описание пневмораспределителя 3РК40Э-1

Основная задача пневмораспределителя 3РК40Э-1 – дистанционное и точное управление исполнительными механизмами (пневмоцилиндрами, пневмомоторами) посредством электрического сигнала. Конструктивно аппарат имеет три основных линии: питание (Р), управляющий выход (А) и сброс в атмосферу (R). При подаче напряжения на катушку электромагнита золотник внутри корпуса перемещается, соединяя линию давления с рабочим выходом. При снятии напряжения золотник возвращается в исходное положение, а линия рабочего выхода соединяется с атмосферным.

Такая схема работы (нормально закрытый/3/2) делает пневмораспределитель 3РК40Э-1 особенно востребованным в системах, где требуется безопасное отключение и сброс давления при прекращении подачи управляющего сигнала. Тип рабочей среды – очищенный сжатый воздух, неагрессивные газовые среды. Устойчивость к загрязнениям и высокая ремонтопригодность – ключевые преимущества этой модели.

Технические характеристики и параметры

Ниже представлены основные эксплуатационные параметры распределителей серии 3РК...Э, к которой относится и модель 3РК40Э-1.

Токарь спрашивает у наладчика: «Слушай, этот пневмораспределитель 3РК40Э-1 у нас встал. Может, его просто дуйкой продуть?». Наладчик, не отрываясь от схемы: «Можно. Но потом не удивляйся, если он начнет переключаться только на казахском – «қосу» и «өшіру».

Габаритные размеры и вес

Размерный ряд распределителей 3РК варьируется в зависимости от условного прохода. Для ключевой модели 3РК40Э-1 (исполнение с конической резьбой K1 ½") характерны следующие параметры:

Код ТН ВЭД: 8481 20 000 0 – Арматура для трубопроводов, например, клапаны.

Принцип работы и конструктивные особенности

Пневмораспределитель 3РК40Э-1 функционирует по принципу электромагнитного управления с пневмоусилителем. При подаче электрического сигнала на катушку соленоида создается магнитное поле, которое воздействует на пилотный золотник. Тот, в свою очередь, открывает доступ сжатого воздуха из отдельной магистрали или общего входа в полость управления основным силовым золотником. Под действием давления золотник сдвигается, коммутируя основные потоки.

Такая двухступенчатая конструкция позволяет управлять большими расходами воздуха с помощью слабого электрического сигнала, что экономит энергию и повышает надежность. Возврат золотника в исходное положение осуществляется встроенной пружиной при обесточивании катушки. Корпус устройства изготавливается из прочного алюминиевого сплава, уплотнительные элементы – из маслостойкой резины.

Сфера применения в Казахстане

В Казахстане пневмораспределитель 3РК40Э-1 находит широкое применение в различных отраслях промышленности, особенно там, где требуется автоматизация процессов с использованием сжатого воздуха. Его часто можно встретить в составе оборудования на машиностроительных заводах, предприятиях нефтегазовой отрасли, горно-mеталлургического комплекса, а также в сельском хозяйстве для управления механизмами очистки и сортировки зерна.

Типовое оборудование для установки:

• Токарные, фрезерные и сверлильные станки с ЧПУ.
• Прессы (гидравлические и пневматические).
• Литейные машины и манипуляторы.
• Станции подготовки сжатого воздуха (СПС).
• Конвейерные системы и упаковочные автоматы.
• Оборудование для «майыздау» (дозирования) и фасовки сыпучих материалов.

Условное обозначение и расшифровка маркировки

Маркировка 3РК40Э-1 четко структурирована и раскрывает все ключевые особенности изделия:

Таким образом, наш пневмораспределитель 3РК40Э-1 – это модель с электропневмоуправлением, проходом 40 мм, конической резьбой, под постоянный ток 24 В, для умеренного климата.

Ремонтный комплект и часто заменяемые детали

Благодаря модульной конструкции, пневмораспределитель 3РК40Э-1 легко обслуживается. Чаще всего в ремонте нуждаются изнашивающиеся элементы.

Приобрести отдельно ремкомплект или любую из деталей для 3РК40Э-1 можно у официального поставщика Гидротех в Казахстане.

Габаритные чертежи и внешний вид

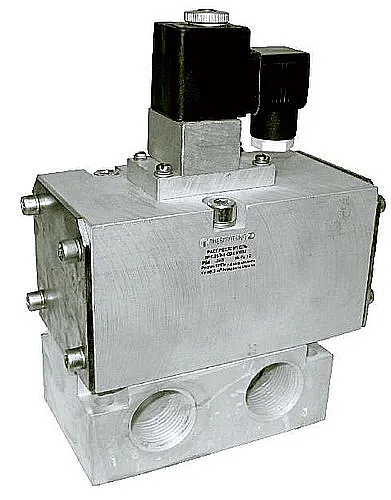

Фото 1. Лицевая сторона распределителя 3РК40Э-1 с электромагнитной катушкой и резьбовыми портами K1 ½".

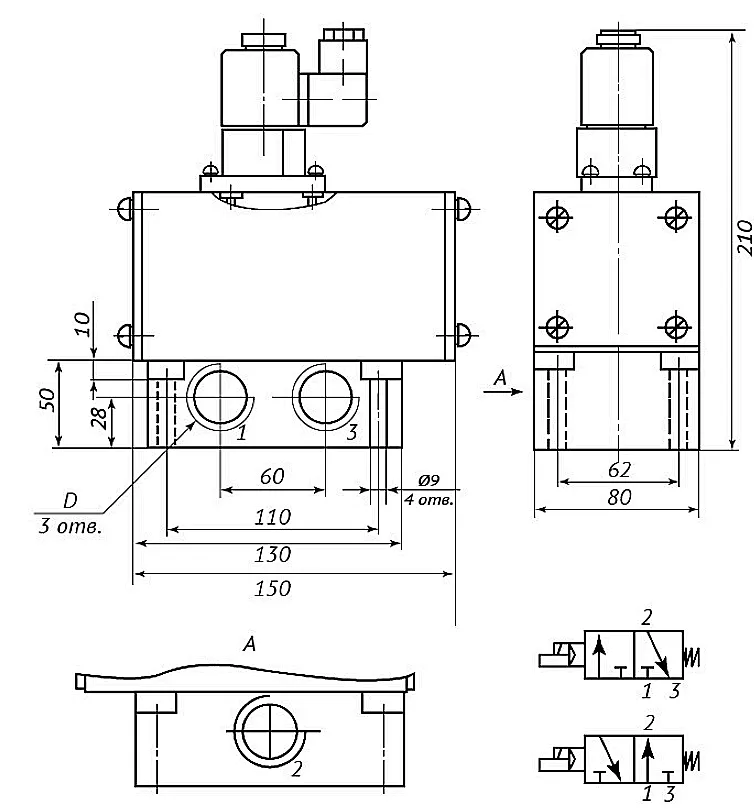

Фото 2. Боковой вид и размеры пневмораспределителя 3РК40Э-1 для монтажа.

Пример оформления заказа

Для приобретения пневмораспределителя 3РК40Э-1 необходимо указать полное обозначение, включая требуемое напряжение. Примеры заказов:

• 3РК40Э-1Д24 – Пневмораспределитель с электропневмоуправлением, Ду 40 мм, коническая резьба, постоянный ток 24В.
• 3РК40Э-1А220 – Аналогичный, но для переменного тока 220В.

Чтобы уточнить наличие, цену и заказать пневмораспределитель 3РК40Э-1, свяжитесь с нашими менеджерами через сайт Гидротех.

Наша компания, базирующаяся в Костанае, является надежным поставщиком промышленной пневмоавтоматики по всему Казахстану. Мы организуем оперативную доставку пневмораспределителей 3РК40Э-1 и других компонентов в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города, а также в страны СНГ. Работаем с предприятиями напрямую, гарантируя качество продукции бренда Гидротех и полное соответствие техническим требованиям.
