Пневмораспределитель 3РК25Э-3 представляет собой высоконадежный трехлинейный прибор с электропневматическим управлением и номинальным рабочим давлением до 1 МПа (10 бар). Он предназначен для изменения направления потока сжатого воздуха в системах автоматики и управления технологическими процессами. Это ключевой элемент для автоматизации производств в различных отраслях промышленности Казахстана.
Назначение и область применения пневмораспределителя 3РК25Э-3
Основное назначение данного пневмораспределителя — переключение потоков рабочей среды (сжатого, очищенного воздуха) в пневмолиниях. Устройство монтируется в управляющую цепь и срабатывает по электрическому сигналу. Благодаря электропневматическому управлению, пневмораспределитель 3РК25Э-3 легко интегрируется в системы автоматики и АСУ ТП, управляемые контроллерами и реле. Он находит широкое применение в машиностроении, на станкостроительных предприятиях, в системах управления транспортерами, прессами, подъемными механизмами, а также в пищевой и химической промышленности, где требуется точное и быстрое управление пневмоприводами.
Собрался пневмораспределитель 3РК25Э-3 на работу в цех. Посмотрел на свои стыковые фланцы и говорит: «Буду надежным и прямолинейным! Как воздух, который пускаю!»
Технические характеристики пневмораспределителя 3РК25Э-3
Пневмораспределитель 3РК25Э-3 обеспечивает высокую производительность и надежность. Его номинальное давление составляет 1 МПа. Минимальное давление срабатывания — не более 0,25 МПа, что позволяет использовать его в системах с низким давлением. Пропускная способность модели с условным проходом Ду 25 мм составляет 6,3 м³/час. Устройство рассчитано на подключение к источникам постоянного тока напряжением 24, 48, 110 В, или переменного тока частотой 50 Гц с напряжением 24, 110, 220 В.
| Параметр |
Значение для 3РК25Э |
| Условный проход (Ду), мм |
25 |
| Номинальное рабочее давление, МПа |
1,0 |
| Минимальное давление срабатывания, МПа |
0,25 |
| Пропускная способность (Кv), м³/час |
6,3 |
| Рабочая среда |
Очищенный сжатый воздух |
| Тип управления |
Электропневматическое (Э) |
| Способ монтажа |
3 - стыковой (для 3РК25Э-3…) |
| Напряжение питания |
Постоянный ток: 24, 48, 110 В
Переменный ток 50 Гц: 24, 110, 220 В |
| Время срабатывания, с (вкл/выкл) |
0,1 / 0,125 |
| Утечка воздуха, см³/мин, не более |
150 |
| Максимальная частота включений в секунду |
2,5 |
| Диапазон рабочих температур |
От -10°С до +80°С (в зависимости от исполнения УХЛ4 или О4) |
Принцип работы и конструктивные особенности
Рабочий цикл пневмораспределителя 3РК25Э-3 следующий: на катушку электромагнита подается управляющий электрический сигнал. Электромагнит приводит в движение золотниковый узел, который переключает поток воздуха из входного порта (P) либо на рабочий выход (A), либо на выход в атмосферу (R). При снятии сигнала золотник возвращается в исходное положение под действием возвратной пружины. В стыковом исполнении (3) подключение пневмораспределителя 3РК25Э-3 осуществляется через профильные плиты, что позволяет создать компактную и надежную сборку с минимальными утечками, что особенно важно для ответственных систем. Срок службы изделия при правильной эксплуатации и своевременном техническом обслуживании составляет несколько миллионов циклов.
Габаритные и присоединительные размеры пневмораспределителя 3РК25Э
Для удобства монтажа в пневматические линии большого диаметра, пневмораспределитель 3РК25Э-3 имеет габариты: длина L=150 мм, ширина B=80 мм, высота H=210 мм (для исполнений 1 и 2) или 90 мм (для стыкового исполнения 3). Присоединение для управления (пилотный порт) может отсутствовать в зависимости от модификации. Вес устройства варьируется от 4,2 до 4,5 кг для разных исполнений.

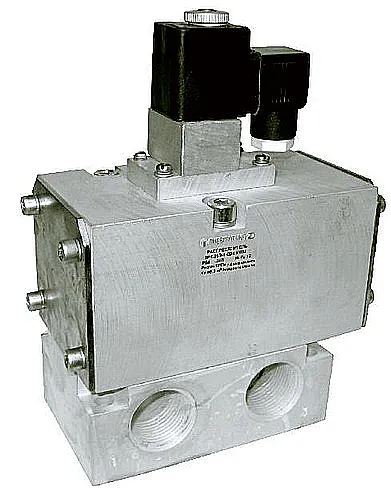

Общий вид пневмораспределителя 3РК25Э-3, вид сбоку.

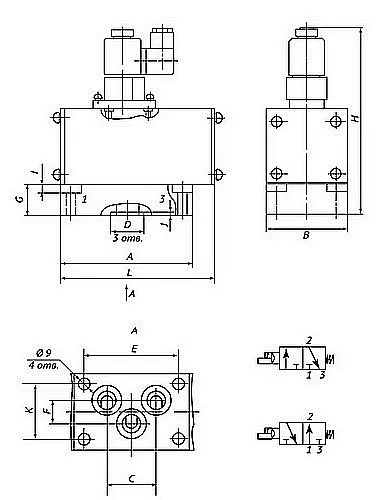

Схематическое изображение габаритных размеров пневмораспределителя 3РК25Э-3 Ду 25 мм.
Расшифровка условного обозначения модели 3РК25Э-3
| 3РК ХХ Х Х Х Х Х 4 |
Условное обозначение модели. |
| 3РК 25 Х Х Х Х Х 4 |
Условный проход: 25 мм. |
| 3РК 25 Э Х Х Х Х 4 |
Вид управления: Э – электропневматическое. |
| 3РК 25 Э 3 Х Х Х 4 |
Способ монтажа: 3 – стыковой. |
| 3РК 25 Э 3 Х Х Х 4 |
Род тока: А (переменный) или Д (постоянный). |
| 3РК 25 Э 3 Х Х Х 4 |
Номинальное электрическое напряжение: 24, 110, 220 В (для А) или 24, 48, 110 В (для Д). |
| 3РК 25 Э 3 Х Х Х 4 |
Климатическое исполнение (УХЛ, О) и категория размещения (4). |
Область применения и совместимое оборудование
Пневмораспределитель 3РК25Э-3 используется практически во всех отраслях, где применяется промышленная пневмоавтоматика. Его устанавливают на:
- Пневматические цилиндры и приводы для управления движением штока.
- Системы управления пневмозамками и зажимными устройствами на станках ЧПУ.
- Линии розлива и упаковки напитков и сыпучих продуктов.
- Системы продувки, обдува и транспортировки изделий.
- Оборудование горнодобывающего комплекса и металлургии.
Для подбора правильной модели пневмораспределителя 3РК25Э-3 важно учитывать давление в системе, требуемую производительность (пропускную способность) и тип электрического управления (постоянный или переменный ток).
Возможные неисправности и ремонт комплект
Наиболее часто в процессе эксплуатации могут изнашиваться или требовать замены уплотнительные кольца и манжеты золотникового узла. Также возможны проблемы с катушкой электромагнита при скачках напряжения. Для ремонта требуется специализированный ремкомплект для пневмораспределителя 3РК25Э-3, который включает уплотнения, пружины и, при необходимости, новые золотники. Рекомендуем осуществлять ремонт у квалифицированных специалистов.
Краткие технические данные: размеры и вес
| Модель |
Условный проход (Ду), мм |
Вес, кг (мин-макс) |
Код ТН ВЭД |
| 3РК25Э-3… |
25 |
4,2 – 4,5 |
8481 80 100 0 |
Габаритные размеры (ДхШхВ) для Ду 25 мм находятся в диапазоне: от 150x80x90 мм до 150x80x210 мм в зависимости от типа присоединения (резьбовое, стыковое) и вида управления.
Как заказать пневмораспределитель 3РК25Э-3 в Казахстане
Для оформления заказа на покупку пневмораспределителя 3РК25Э-3 вам необходимо знать точную маркировку, соответствующую вашей системе: тип тока (постоянный Д или переменный А), напряжение питания и климатическое исполнение (обычно УХЛ4 для Казахстана). Пример полного обозначения: 3РК25Э-3-А-220-УХЛ4. Свяжитесь с нашими менеджерами через сайт Гидротех для уточнения наличия и получения коммерческого предложения. Мы обеспечиваем доставку по всему Казахстану: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие города и страны СНГ.
Бренд Гидротех гарантирует надежность, качество и долгий срок службы своей продукции. Как официальный поставщик в Казахстане, в том числе из Костаная, мы предлагаем комплексные решения для пневмоавтоматики, техническую поддержку и обслуживание.
Часто задаваемые вопросы (FAQ) о пневмораспределителе 3РК25Э-3
Как правильно выбрать модификацию пневмораспределителя 3РК25Э-3 для своего оборудования?
Выбор зависит от нескольких ключевых параметров: тип электрического управления (постоянный ток для ПЛК или переменный для сетевого подключения), рабочее напряжение в системе управления, способ монтажа (резьба, стыковой фланец) и диапазон рабочих температур. Для точного подбора рекомендуем проконсультироваться у наших инженеров.
Какие сроки поставки и условия доставки по Казахстану?
Мы осуществляем оперативную отгрузку товара со складов в Казахстане. Стандартные сроки доставки в города Астана, Алматы, Шымкент составляют 2-3 рабочих дня. В Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск – 3-5 рабочих дней. Возможна также доставка в другие страны СНГ.
Каковы основные требования к условиям эксплуатации пневмораспределителя?
Устройство рассчитано на работу со сжатым очищенным воздухом без влаги и масел. Номинальное давление – 10 бар. Температурный режим окружающей среды зависит от климатического исполнения (УХЛ4 или О4) и обычно составляет от -10°C до +80°C. Требуется установка фильтра-влагоотделителя на входе.
Совместим ли пневмораспределитель 3РК25Э-3 с импортными аналогами и существующими пневматическими системами?
Да, это отечественный аналог популярных пневмораспределителей мировых брендов с условным проходом Ду 25 мм и стыковым или резьбовым подключением. Он подходит для замены и интеграции в большинство стандартных пневмосистем, используемых в промышленности. Габаритные и присоединительные размеры соответствуют общепринятым стандартам.
