Ключевой элемент автоматизации многих промышленных процессов – надежный пневматический распределитель. Среди них выделяется универсальная и производительная модель 3РК25Э-1. Этот пневмораспределитель 3РК25Э-1 предназначен для точного управления направлением потоков сжатого воздуха в гидропневматических системах. Благодаря электропневматическому приводу, он легко интегрируется в современные системы автоматики и управления, обеспечивая дистанционное переключение с высокой скоростью отклика.
Назначение и область применения
Пневмораспределители серии 3РК...Э, включая пневмораспределитель 3РК25Э-1, выполняют функцию изменения направления движения рабочей среды (сжатого очищенного воздуха) в системах промышленной автоматики. Применяются они повсеместно на территории Казахстана и стран СНГ: на станкостроительных заводах, в линиях конвейерного транспорта, в дерево- и металлообрабатывающих цехах, на предприятиях по производству строительных материалов, а также на различных «өнімділікті автоматтандыру» (автоматизация производства) участках. Часто используется в качестве привода цилиндров, зажимных устройств (патронов), поворотных механизмов и другого технологического оборудования.
Основные технические характеристики и параметры
Модель пневмораспределитель 3РК25Э-1 характеризуется высокими эксплуатационными показателями, которые обеспечивают его долгосрочную и бесперебойную работу в условиях казахстанских производств.
| Параметр |
Значение |
| Тип распределителя и управление |
Трехлинейный, двухпозиционный (3/2), с электропневматическим управлением |
| Условный проход (Ду) |
25 мм |
| Номинальное рабочее давление |
1,0 МПа (10 бар) |
| Минимальное давление срабатывания |
0,25 МПа (не более) |
| Тип рабочей среды |
Сжатый воздух, очищенный от механических примесей и влаги |
| Присоединительные размеры (основной порт) |
К1" (коническая резьба, исполнение 1) или G1-B (цилиндрическая, исполнение 2) |
| Диапазон напряжений питания |
Постоянный ток: 24, 48, 110 В
Переменный ток 50 Гц: 24, 110, 220 В |
| Пропускная способность (Kv) |
6,3 м³/час |
| Время срабатывания (вкл/выкл) |
0,1 с / 0,125 с (не более) |
| Температурный режим работы |
Определяется климатическим исполнением (УХЛ4 или О4), стандартно от -40°C до +40°C* |
| Масса (ориентировочно) |
4,5 кг (для исполнения 1 и 2) |
| Код ТН ВЭД |
8481 20 000 0 (Пневматические аппараты распределительные для жидкостей) |
*Точный диапазон зависит от конкретного заказанного исполнения по климату.
Принцип работы пневмораспределителя 3РК25Э-1
Пневмораспределитель 3РК25Э-1 функционирует по принципу золотникового переключения. В исходном состоянии (без подачи напряжения на катушку электромагнита) выходной порт сообщается с линией выхлопа, а подача воздуха перекрыта. При подаче электрического сигнала на катушку создается электромагнитная сила, которая через промежуточный пневмоусилитель воздействует на золотник. Золотник перемещается, переключая потоки: теперь входной порт (P) соединяется с рабочим выходом (A), а выхлоп (R) перекрывается. Когда напряжение снимается, возвратная пружина перемещает золотник в исходное положение, осуществляя сброс давления из рабочей линии в атмосферу. Такая схема гарантирует безопасность и четкое позиционирование исполнительных механизмов.
Инженер спрашивает нового работника на ТЭЦ: «Ты знаешь, что такое трехлинейный пневмораспределитель 3РК25Э-1?»
Тот, с хитрым прищуром, отвечает: «Қане, бұл сол ма? Жиынтықта үш сызық бар, олардың біреуі электр, екеуі ауа, ал 25 – бұл оның күші!» (Ну, это тот, что? В сборке три линии, одна из них электричество, две воздух, а 25 – это его сила!).
Расшифровка условного обозначения 3РК25Э-1-Х-Х-4
Маркировка изделия информативна и позволяет точно определить его конфигурацию. Давайте разберем на примере пневмораспределителя 3РК25Э-1 и его вариаций:
| 3РК ХХ Х Х Х Х Х 4 |
Базовая серия трехлинейных распределителей. |
| 3РК 25 Х Х Х Х Х 4 |
Условный проход (Ду) равен 25 мм. |
| 3РК 25 Э Х Х Х Х 4 |
Вид управления: Э – электропневматическое. |
| 3РК 25 Э 1 Х Х Х 4 |
Способ монтажа: 1 – резьбовой с конической присоединительной резьбой (К1"). Варианты: 2 – цилиндрическая резьба (G1-B), 3 – стыковой. |
| 3РК 25 Э 1 Д Х Х 4 |
Род тока: Д – постоянный. Вариант: А – переменный. |
| 3РК 25 Э 1 Д 24 Х 4 |
Номинальное электрическое напряжение, например, 24 В. |
| 3РК 25 Э 1 Д 24 УХЛ 4 |
Климатическое исполнение (УХЛ, О) и категория размещения (4). |
Габаритные и присоединительные размеры
Геометрические параметры пневмораспределителя 3РК25Э-1 стандартизированы и обеспечивают удобный монтаж. Основные размеры для исполнений с резьбовым подключением (1 и 2) приведены в таблице.

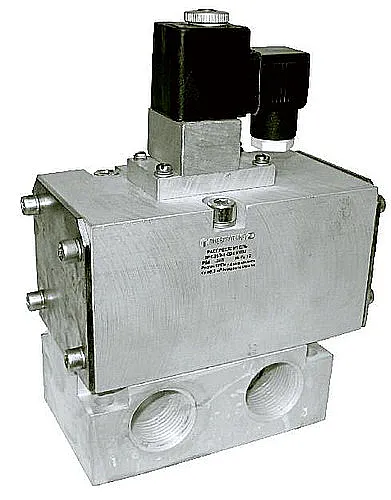

Чертеж пневмораспределителя 3РК25Э-1 с габаритными размерами, вид сбоку.

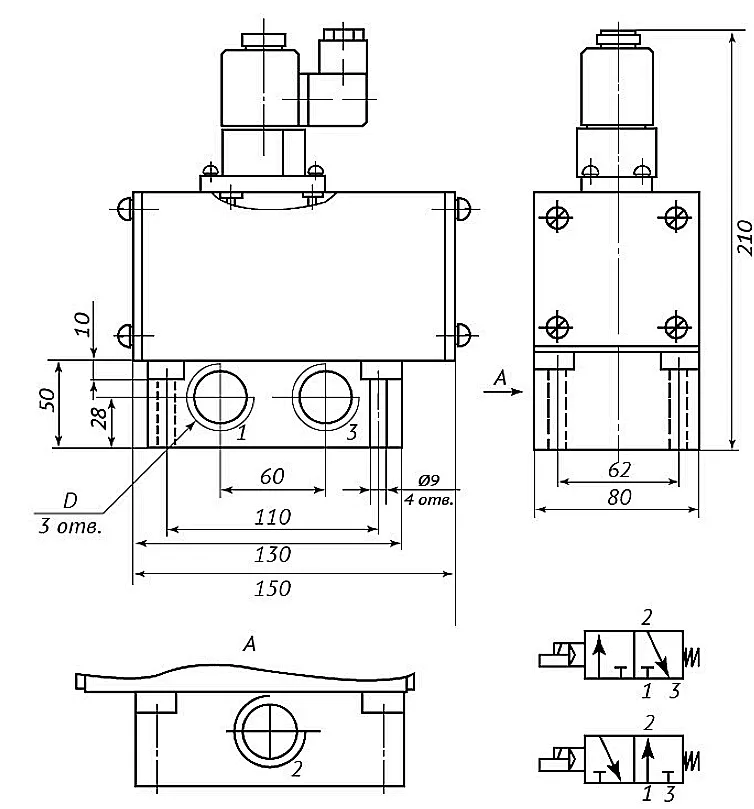

Схема подключения пневмораспределителя 3РК25Э-1 с обозначением портов: P (питание), A (выход), R (слив).
| Модель (пример) |
L, мм |
B, мм |
H, мм |
Присоединение (D) |
Масса, кг |
| 3РК 25Э 1 (конич. резьба) |
150 |
80 |
210 |
К1" |
4,5 |
| 3РК 25Э 2 (цилиндр. резьба) |
150 |
80 |
210 |
G1-B |
4,5 |
| 3РК 25Э 3 (стыковой) |
150 |
80 |
90 |
– |
4,2 |
Срок службы и обслуживание
Средний ресурс пневмораспределителя 3РК25Э-1 при условии работы на очищенном воздухе с рекомендованным давлением составляет несколько миллионов циклов переключения. Срок службы напрямую зависит от чистоты рабочей среды – установка фильтров-влагоотделителей на входе в систему обязательна. В ходе эксплуатации наиболее подвержены износу уплотнительные кольца золотника и возвратная пружина. Для ремонта доступны ремкомплекты, включающие основные уплотнения.
Примеры заказа и аналоги
Для корректного заказа пневмораспределителя 3РК25Э-1 необходимо указать полную маркировку. Пример: «3РК25Э-1-Д-24-УХЛ4» – распределитель с конической резьбой К1", питанием постоянным током 24В, климатическим исполнением УХЛ4. Эта модель является прямым функциональным аналогом устаревшего, но еще встречающегося в документации, распределителя ПР-13Э-25/10 (или ПР-13Э-25-10). При замене старого оборудования на современный пневмораспределитель 3РК25Э-1 важно сверить габариты и тип подключения.
Часто задаваемые вопросы (FAQ)
1. Как правильно подобрать напряжение катушки для пневмораспределителя 3РК25Э-1?
Напряжение питания катушки должно соответствовать имеющейся в вашем щите управления сети. Вы можете выбрать постоянный ток (24, 48, 110В) или переменный 50 Гц (24, 110, 220В). Уточните этот параметр у вашего инженера-электрика или при оформлении заказа. Неправильный выбор напряжения приведет к отказу в работе или сгоранию катушки.
2. Какая требуется подготовка воздуха для долгой службы распределителя?
Для обеспечения заявленного срока службы пневмораспределителя 3РК25Э-1 необходима подача очищенного от масла, влаги и твердых частиц сжатого воздуха. Рекомендуется установка фильтра-влагоотделителя (ФВО) и при необходимости – лубрикатора непосредственно перед распределителем в пневмолинии. Работа на неочищенном воздухе резко сокращает ресурс уплотнений.
3. Возможна ли поставка пневмораспределителя 3РК25Э-1 в мой город в Казахстане и сколько это займет?
Да, компания Гидротех осуществляет поставки по всему Казахстану и в страны СНГ. Основные склад расположен в Костанае, откуда организована быстрая отправка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск. Срок доставки зависит от удаленности города и выбранного способа перевозки, обычно составляет от 2 до 7 рабочих дней. Точные сроки и стоимость доставки уточняйте у менеджеров.
4. Что входит в типовой ремкомплект для 3РК25Э-1 и что чаще всего выходит из строя?
Типовой ремкомплект включает уплотнительные манжеты и кольца для золотника, уплотнения штока, иногда возвратную пружину. Наиболее частые неисправности связаны с износом именно этих уплотнений (проявляются как утечка воздуха), реже – с залипанием или перегоранием электромагнитной катушки. При чистых условиях эксплуатации основным расходным материалом являются уплотнения.
Надежный поставщик промышленной пневматики в Казахстане
Приобретая пневмораспределитель 3РК25Э-1 у официального поставщика Гидротех, вы получаете гарантию качества, техническую поддержку и полное соответствие изделия заявленным характеристикам. Наша компания, базирующаяся в Костанае, специализируется на обеспечении казахстанских предприятий надежными компонентами пневмоавтоматики. Мы организуем оперативную доставку в любой регион Казахстана и страны СНГ, поможем с подбором аналогов и консультацией по монтажу.
