Пневмораспределитель 3РК16Э-3: надежное управление пневматикой
Пневмораспределитель 3РК16Э-3 является ключевым компонентом современных автоматизированных систем управления на промышленных предприятиях Казахстана. Этот трехлинейный пневмораспределитель 3/2 с электропневматическим управлением предназначен для точного и оперативного изменения направления потоков сжатого воздуха, обеспечивая бесперебойную работу пневматических приводов, цилиндров и исполнительных механизмов. Его стыковое исполнение и Ду=16мм (условный проход) позволяют интегрировать устройство в трубопроводные системы с фланцевым соединением без дополнительной адаптации, что особенно актуально для стационарных промышленных линий в металлургии, горнодобывающей и нефтегазовой отраслях.
Назначение и область применения
Модель 3РК16Э-3 используется в системах автоматики и пневматики, где требуется дистанционное управление исполнительными устройствами по электрическому сигналу. Электропневматический принцип действия позволяет легко интегрировать ее в контуры управления на базе программируемых логических контроллеров (ПЛК) и релейной автоматики. Пневмораспределитель 3/2 с электропневматическим управлением находит применение в станкостроении, упаковочном оборудовании, на конвейерных линиях, в системах управления задвижками и клапанами промышленных установок.
Технические характеристики и основные параметры
Рабочая среда для данного пневмораспределителя 3/2 – очищенный сжатый воздух, не содержащий агрессивных паров и капельной влаги сверх нормы. Номинальное давление составляет 1 МПа (10 бар), что соответствует требованиям большинства промышленных пневмосетей. Устройство энергоэффективно и совместимо со стандартными напряжениями управляющего сигнала.
| Параметр | Значение для 3РК16Э |
|---|
| Условный проход, Ду | 16 мм |
| Номинальное давление | 1.0 МПа |
| Минимальное давление срабатывания | 0.25 МПа |
| Пропускная способность (Kv) | 3.0 м³/час |
| Тип рабочей среды | Сжатый очищенный воздух |
| Напряжение питания (постоянный/переменный ток) | 24, 48, 110 В / 24, 110, 220 В 50 Гц |
| Время срабатывания (вкл/выкл) | не более 0.08 / 0.08 сек |
| Утечка воздуха | не более 100 см³/мин |
| Максимальная частота включений | 5.8 Гц |
| Масса (для модели Ду16, стыковое) | приблизительно 2.2 кг |
| Код ТН ВЭД | 8481 20 000 0 |
Пневмораспределитель 3РК16Э-3 прошел многочисленные испытания на предприятиях Казахстана, подтвердив свою надежность в условиях перепадов температур и вибрационных нагрузок.
Принцип работы и устройство
Пневмораспределитель 3/2 с электропневматическим управлением имеет три линии (отсюда обозначение 3/2): вход (P), выход (A) и выпуск (R). В исходном состоянии (без сигнала) путь между входом P и выходом A закрыт, а линия A соединена с выпуском R, сбрасывая давление. При подаче управляющего электрического сигнала на катушку соленоида создается магнитное поле, которое перемещает якорь. Это движение через механическую связь или пилотное давление воздействует на золотник или тарелку клапана, переключая его. В результате вход P соединяется с выходом A, подавая сжатый воздух к потребителю, а линия выпуска R перекрывается. Как только питание с катушки снимается, возвратная пружина (или пилотное давление с противоположной стороны) возвращает золотник в исходное положение, и пневмораспределитель снова переключается на сброс.
Условное обозначение модели: расшифровка маркировки
Маркировка 3РК16Э-3 четко описывает устройство:
3 – обозначение трехлинейной схемы (3 линии).
РК – тип устройства (распределитель клапанный).
16 – условный проход в мм (Ду16).
Э – вид управления: электропневматическое.
3 – способ монтажа: стыковое исполнение (для фланцевого присоединения).
Компания Гидротех поставляет пневмораспределитель 3/2 в различном исполнении, включая варианты с пневматическим управлением (П) и для разных условных проходов от Ду10 до Ду40.
Габаритные и присоединительные размеры
| Модель | L, мм | B, мм | H, мм | A, мм | C, мм | E, мм | F, мм | G, мм | I, мм | J, мм | K, мм | D (присоед.) | d (пилот.) | Масса, кг |
| 3РК16Э 3… | 120 | 64 | 180 | 95 | 40 | 80 | 17 | 25 | 7.8 | 2.1 | 48 | – | – | 2.2 |

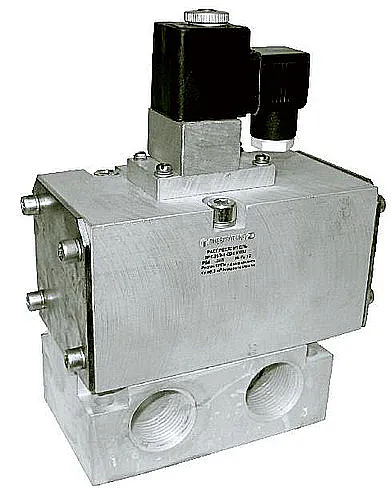

Изображение: Общий вид пневмораспределителя 3РК16Э-3, стыковое исполнение

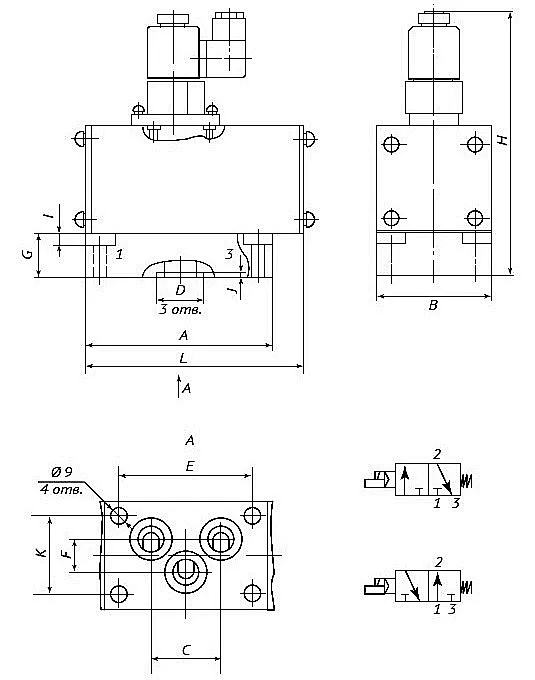

Изображение: Размеры пневмораспределителя 3РК16Э-3 для монтажа
Работает инженер на автоматической линии. Жмет кнопку – пневмораспределитель 3/2 срабатывает, все идет как по маслу! Входит уборщица с тряпкой и случайно задевает кабель. Линия встает. Инженер хлопает себя по лбу и говорит: "Ну вот, опять наш пневмораспределитель 3РК16Э-3 решил, что пора на казахском 'тәнтыныш' (обед) – сам соленоид отключился!"
Температурный режим и срок службы
Пневмораспределитель предназначен для эксплуатации в широком диапазоне температур окружающей среды – от -40°C до +80°C. Изделие имеет климатическое исполнение УХЛ4 (для умеренного и холодного климата) и категорию размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий). При правильной установке, использовании очищенного воздуха и своевременном техническом обслуживании ресурс устройства составляет десятки тысяч циклов переключения. Срок службы напрямую зависит от качества рабочей среды и чистоты подаваемого напряжения управления.
Область применения и совместимое оборудование
Данный пневмораспределитель 3/2 с электропневматическим управлением устанавливается на широкий спектр промышленного оборудования. Особенно востребован в металлургии (управление заслонками, захватами), станкостроении (пневмопривода подачи инструмента), нефтегазовом секторе (управление клапанами среднего давления), пищевой промышленности (автоматические упаковочные линии) и логистических комплексах. Пневмораспределитель 3РК16Э-3 идеально подходит для модернизации существующих линий благодаря своему надежному стыковому исполнению и стандартному Ду=16мм.
Ремкомплекты и часто заменяемые детали
В рамках планово-предупредительного ремонта рекомендуется периодически проверять и заменять изнашиваемые компоненты. Для обеспечения готовности к ремонту рекомендуем заказать следующие запасные части и ремкомплекты одновременно с покупкой пневмораспределителя.
| Наименование компонента | Назначение | Типовой артикул |
|---|
| Комплект уплотнительных колец (резинки) | Восстановление герметичности основного клапана | РК-3РК16-УПЛ |
| Возвратная пружина золотника | Обеспечение возврата в исходное положение | РК-3РК16-ПРЖ |
| Катушка соленоида (электромагнита) | Замена при перегорании обмотки | 3РК16Э-КАМ (24В), 3РК16Э-КАП (220В) |
| Комплект крепежа | Болты, гайки, шайбы для фланцевого соединения | РК-3РК16-КРЗ |
Как оформить заказ и получить пневмораспределитель?
Для заказа пневмораспределителя 3РК16Э-3 необходимо точно указать необходимую комплектацию: напряжение питания катушки (В), тип присоединения (в данном случае стыковой Ду16) и климатическое исполнение. Внимательно проверьте спецификацию перед отправкой запроса. Пример оформления заказа: "Пневмораспределитель 3РК16Э-3, Ду16, стыковое, напряжение катушки 24В DC, климатическое УХЛ4". Наш специалист свяжется с вами для подтверждения деталей. Мы обеспечиваем доставку по всему Казахстану, включая города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Оформить заявку можно через удобную форму на сайте.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию пневмораспределителя 3РК16Э?
Ключевые критерии выбора: тип управляющего сигнала (электрический Э или пневматический П), условный проход Ду (10, 16, 25, 32, 40 мм), способ монтажа (резьбовой 1, 2 или стыковой 3) и номинальное напряжение катушки (24В, 48В, 110В постоянного тока или 24В, 110В, 220В переменного тока 50Гц). Для 3РК16Э-3 стандартными параметрами являются электропневматическое управление (Э), Ду16 и стыковое исполнение (3).
Какие сроки поставки и условия доставки по Казахстану?
Наша компания Гидротех осуществляет быструю доставку со склада в Костанае. Сроки поставки в основные города: 2-5 рабочих дней. Возможна отправка транспорными компаниями. Подробная информация о тарифах и сроках размещена в разделе Контакты.
В каких условиях можно эксплуатировать пневмораспределитель 3РК16Э-3?
Устройство предназначено для работы в закрытых помещениях (категория размещения 4) при температуре от -40°C до +80°C. Рекомендуется использовать очищенный сжатый воздух без конденсата и масел. Необходимо обеспечить стабильное напряжение питания, соответствующее паспортным данным катушки.
Совместим ли пневмораспределитель 3РК16Э-3 с импортным оборудованием?
Да, он является аналогом импортных распределителей серий VPI/VPO/VPS с соленоидным управлением. Благодаря стандартному стыковому исполнению и фланцевым размерам МЕРА по ГОСТ, он легко устанавливается на подавляющее большинство промышленных линий. При необходимости наши инженеры помогут подобрать переходники.
Поставки в Казахстан от производителя
Компания Гидротех, являясь проверенным поставщиком промышленной арматуры, предлагает качественные пневмораспределители собственного бренда для рынка Казахстана. Мы понимаем специфику местных условий эксплуатации и поставляем оборудование, адаптированное к климату и промышленным стандартам РК. Наше представительство в Актау позволяет оперативно реагировать на запросы со всех регионов страны. Помимо реализации, мы обеспечиваем гарантийное и послегарантийное обслуживание, поставку запасных частей и консультационную поддержку по вопросам интеграции пневмораспределителя 3РК16Э-3 в ваши технологические процессы. Обращайтесь к нам – мы обеспечим ваше производство надежными элементами автоматики!
