Пневмораспределитель 3РК20Э-2 представляет собой ключевой элемент систем промышленной автоматизации в Казахстане. Эта модель является экономичным и надежным решением для управления потоками сжатого воздуха в пневматических системах (ауа берілім жүйесі) с помощью электрических сигналов. 3РК20Э-2 предназначен для изменения направления потоков рабочей среды, что позволяет дистанционно запускать, останавливать или переключать исполнительные механизмы, такие как пневмоцилиндры, приводы клапанов или поворотные механизмы.
Описание и назначение пневмораспределителя 3РК20Э-2
Пневмораспределитель 3РК20Э-2 – это трехлинейное устройство (три порта) с двумя позициями (3/2). Принцип его работы заключается в переключении каналов: в исходном положении один канал открыт, при подаче управляющего электрического сигнала он закрывается, а открывается другой. Основная область применения 3РК20Э-2 – автоматизированные системы управления на предприятиях нефтегазового сектора, машиностроения, металлургии, а также в системах управления технологическими процессами (АСУ ТП) по всему Казахстану.
Основные параметры: вес, размеры и код ТН ВЭД
Пневмораспределитель 3РК20Э-2 относится к категории средних по размеру устройств для Ду=20 мм. Вес прибора составляет от 4,2 до 4,5 кг, в зависимости от конкретного исполнения (резьбовое или стыковое подключение). Ориентировочный код ТН ВЭД для данной продукции – 8481 80 100 0 (Части аппаратов для обработки жидкостей или газов, включая воздух или другие газы, не включенные в другие группы).
| Диапазон значений для 3РК серии (опорный для 3РК20Э-2) |
Min |
Max |
| Габаритная длина (L), мм |
120 |
196 |
| Габаритная ширина (B), мм |
64 |
110 |
| Габаритная высота (H), мм |
89 |
266 |
| Масса, кг |
2.0 |
8.7 |
Техническая шутка от наших монтажников
Идёт новый 3РК20Э-2 на стройку, гордый такой, и говорит другому оборудованию: «Я самый главный – у меня управление электрическое, я умный!». А старый пневмокраник ему в ответ: «Балапаным, важна не кнопка, а какой ауа (воздух) ты через себя пропускаешь и насколько надежно служишь. Различить лишь в деле!»
Принцип работы и условное обозначение
Пневмораспределитель 3РК20Э-2 работает по принципу электропневматического управления. Внутри корпуса находится золотник (затвор), который перемещается под действием комбинированного привода: электрическая катушка создает магнитное поле, которое перемещает якорь, а тот, в свою очередь, через механическую связь или с помощью вспомогательного пневмоимпульса переключает основной золотник. Это обеспечивает быстрое и точное переключение даже при высоком рабочем давлении.
Условное обозначение модели 3РК20Э-2 расшифровывается следующим образом:
- 3РК – Трехлинейный (3 порта) распределитель клапанного типа.
- 20 – Условный проход (Ду), 20 мм.
- Э – Вид управления: электропневматическое.
- 2 – Способ монтажа: резьбовой с трубной цилиндрической присоединительной резьбой (G).
- Климатическое исполнение и категория размещения могут быть УХЛ4 (умеренный и холодный климат, для размещения в закрытых помещениях).
Таким образом, полная маркировка 3РК20Э-2 точно описывает ключевые параметры устройства: тип, проход, управление и подключение.
Технические характеристики пневмораспределителей серии 3РК...Э
В таблице представлены основные эксплуатационные параметры для моделей с электропневматическим управлением, включая ключевую модель 3РК20Э-2.
| Параметр / Модель |
3РК10Э |
3РК16Э |
3РК20Э |
3РК25Э |
3РК32Э |
3РК40Э |
| Условный проход, мм |
10 |
16 |
20 |
25 |
32 |
40 |
| Рабочее давление, МПа (номинальное) |
1,0 |
| Минимальное давление срабатывания, МПа |
0,25 |
| Тип рабочей среды |
Очищенный сжатый воздух, инертные газы (неагрессивные) |
| Пропускная способность (Kv), м³/час |
1,6 |
3,0 |
5,0 |
6,3 |
10,0 |
10,0 |
| Присоединительные размеры (основной проход) |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1 1/4" |
G1 1/2" |
| Напряжение питания, В |
Постоянный ток: 24, 48, 110
Переменный ток 50 Гц: 24, 110, 220 |
| Время срабатывания, с (не более) |
0,08 / 0,08 |
0,1 / 0,125 |
Температурный режим и срок службы
Пневмораспределители серии 3РК, включая модель 3РК20Э-2, предназначены для работы в диапазоне температур окружающей среды от +5°С до +50°С. Допустимая температура рабочей среды (сжатого воздуха) – от +1°С до +50°С. Для стабильной работы крайне важно, чтобы воздух был очищен от влаги и твердых частиц, иначе ресурс устройства сократится. При соблюдении условий эксплуатации и использовании качественного ремкомплекта (прокладки, уплотнительные кольца) средний срок службы составляет не менее 1 000 000 циклов срабатывания или 5-7 лет активной эксплуатации на казахстанских предприятиях.
Область применения и совместимое оборудование
Пневмораспределитель 3РК20Э-2 находит широкое применение в различных отраслях промышленности Казахстана. Его производительности и диаметра прохода Ду=20 мм достаточно для управления большинством пневмоцилиндров среднего размера.
- Машиностроение и металлообработка: Управление зажимными, подающими и позиционирующими механизмами станков с ЧПУ и автоматических линий.
- Нефтегазовый комплекс (мұнай-газ кешені): Автоматизация вспомогательных процессов, управление отсечными и продувочными клапанами на установках подготовки.
- Сельское хозяйство (ауыл шаруашылығы): Автоматизация систем кормления, вентиляции, управления воротами и заслонками.
- Пищевая промышленность: Управление дозаторами, крышками, транспортерами.
Устройство совместимо с любым стандартным промышленным пневмооборудованием: ресиверами, фильтрами-влагоотделителями, маслораспылителями, пневмоцилиндрами, приводами и пневмоклапанами, рассчитанными на рабочее давление до 1 МПа (10 бар).
Ремонтопригодность и запчасти для 3РК20Э-2
Конструкция пневмораспределителя 3РК20Э-2 является модульной и предусматривает возможность ремонта. Наиболее частые причины выхода из строя связаны с износом уплотнений, загрязнением золотниковой пары или перегоранием электромагнитной катушки. Мы рекомендуем иметь на складе сменный ремкомплект.
| Наименование запчасти / ремкомплекта |
Предполагаемая деталь / состав |
| Ремкомплект уплотнений |
Комплект уплотнительных колец и манжет для золотника и штока, прокладки фланцевые. |
| Электромагнитная катушка |
Катушка соленоида на напряжение 24В DC, 220В AC и другие варианты, совместимые с корпусом 3РК20Э. |
| Золотник (затвор) |
Основной подвижный элемент, распределяющий потоки. Изнашивается редко, но возможна замена при механическом повреждении. |
| Возвратная пружина |
Пружина, возвращающая золотник в исходное положение после снятия сигнала. |
Габаритные и присоединительные размеры
Ниже приведены изображения, наглядно демонстрирующие конструкцию и основные размеры для монтажа пневмораспределителя 3РК20Э.
|

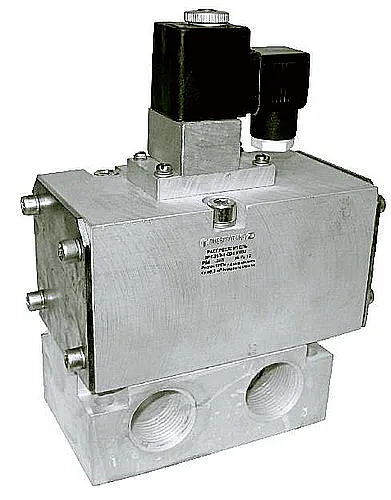

Общий вид пневмораспределителя 3РК20Э. Видны основные габариты L, B, H и расположение портов.
|

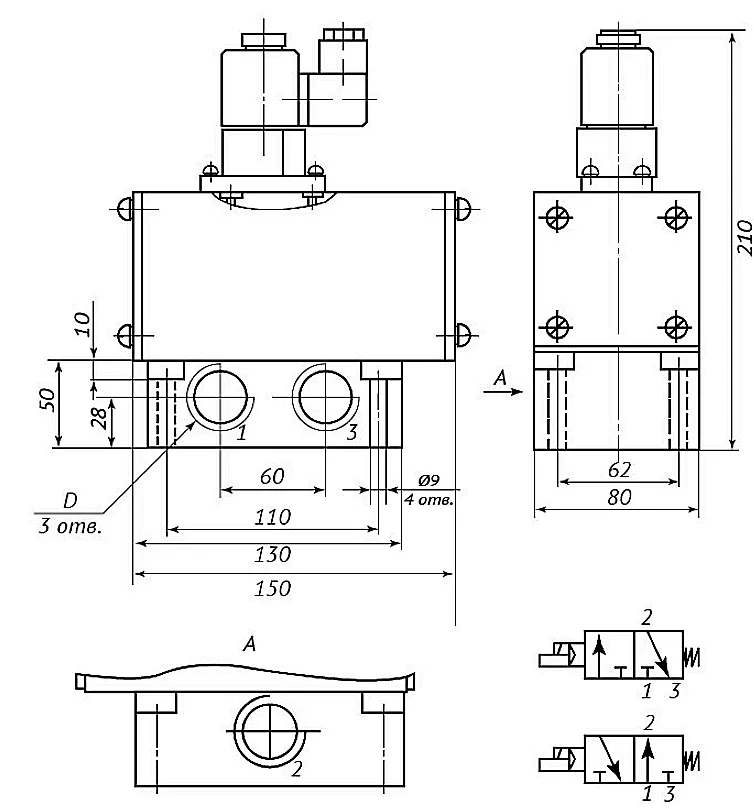

Присоединительные размеры и схема подключения портов для монтажа распределителя 3РК20Э-2 в систему.
|
Для модели 3РК20Э-2 с Ду=20 мм и резьбой G3/4" характерны следующие ключевые монтажные размеры (из таблицы выше): L=150 мм, B=80 мм, H=210 мм, присоединительный размер основного канала D = G?-B (G3/4"). Точные значения всех размеров (A, C, E, F, G, I, J, K) представлены в полной таблице габаритов.
Пример заказа модели 3РК20Э-2
Для заказа конкретного исполнения пневмораспределителя 3РК20Э-2 необходимо уточнить параметры, которые могут варьироваться. Например:
- 3РК20Э-2-Д-24 УХЛ4 – Распределитель Ду=20 мм, электропневматический (Э), резьба цилиндрическая (2), питание постоянным током (Д), напряжение 24В, климатическое исполнение УХЛ4.
- 3РК20Э-2-А-220 УХЛ4 – То же, но питание переменным током 220В 50 Гц (А).
Для оформления заказа вы можете воспользоваться формой обратной связи на нашем сайте или связаться с менеджерами через раздел Контакты.
Поставки по Казахстану и СНГ от бренда Гидротех
Мы, компания Гидротех, являемся официальным поставщиком промышленной пневмоавтоматики в Казахстане, включая надежные пневмораспределители серии 3РК. Наш склад расположен в Костанае, что позволяет оперативно обеспечивать поставками ключевые промышленные регионы. Организуем доставку в любую точку РК и стран СНГ. В Казахстане мы работаем с предприятиями в Астане, Алматы, Шымкенте, Караганде, Актобе, Таразе, Павлодаре, Усть-Каменогорске и других городах.
Выбирая 3РК20Э-2 от поставщика Гидротех, вы получаете сертифицированное оборудование, гарантийную поддержку, консультации по подключению и эксплуатации, а также доступ к оригинальным запчастям. Мы помогаем автоматизировать ваш бизнес, обеспечивая стабильность технологических процессов.
