Насос пластинчатый НПл 32-40/6,3 — это высокоэффективный двухпоточный гидравлический агрегат, созданный для интенсивной эксплуатации в стационарных и мобильных гидросистемах Казахстана. Его ключевая особенность — способность надежно создавать и поддерживать стабильное рабочее давление в самых сложных условиях, будь то в цехах металлургических комбинатов или на объектах дорожного строительства. Надежность и адаптированность к местным условиям делают Насос пластинчатый НПл 32-40/6,3 незаменимым элементом современного промышленного оборудования.
Описание и назначение гидравлического насоса НПл 32-40/6,3
Гидравлический Насос пластинчатый НПл 32-40/6,3 представляет собой мощный узел, предназначенный для преобразования механической энергии вращения вала в энергию потока рабочей жидкости под давлением. Его основное назначение — обеспечение бесперебойной работы гидроприводов станков, прессов, строительной и другой техники. Благодаря двухпоточной конструкции и прочному распределительному узлу, этот насос пластинчатый демонстрирует исключительную стойкость к пульсациям, гидроударам и повышенным механическим нагрузкам, что критически важно для непрерывных технологических процессов на предприятиях Казахстана.
Ключевые параметры: вес, габариты и Код ТН ВЭД
Для планирования монтажа и логистики важно знать основные физические параметры оборудования.Насос пластинчатый НПл 32-40/6,3 имеет компактные габариты и массу, что упрощает его интеграцию в существующие системы. Полная информация о параметрах представлена в таблице ниже.
Ниже приведена таблица с основными размерами и массой для Насоса пластинчатого НПл 32-40/6,3:
| Параметр | Значение |
|---|
| Длина (L), мм | 320 |
| Ширина (B), мм | 240 |
| Высота (H), мм | 210 |
| Масса, кг | 19 |
| Код ТН ВЭД | 8413.50.000 |
| Тип присоединения фланца | ГОСТ 12815-80, тип 02 |
Екі ағынды насос жүйесіндегі екі слесарь бірін-бірі сұрайды: "Қандай насос орнатқансың?" Біреуі: "Әдеттегі бір ағындысын". Екіншісі: "Мен Насос пластинчатый НПл 32-40/6,3 қоямын — қосымша өнімділік (күш) қосып тастадым!"
Детальные технические характеристики насоса
Эксплуатационные возможности Насоса пластинчатого НПл 32-40/6,3 определяются его техническими характеристиками. Агрегат рассчитан на длительную работу в заданном диапазоне параметров, что гарантирует долгий ресурс и минимальные простои оборудования.
| Параметр | Значение |
|---|
| Тип гидронасоса | НПл 32-40/6,3 |
| Номинальное рабочее давление, МПа | 6,3 |
| Максимальное давление, МПа | до 8,0 |
| Подача (производительность), л/мин | 27,9 - 35,7 |
| Рабочий объем, см³ | 32 (первый поток) / 40 (второй поток) |
| Рекомендуемая частота вращения, об/мин | 960 |
| Тип рабочей среды | Минеральные и некоторые синтетические гидравлические масла |
| Присоединительные размеры всас/нагн | Ø25 мм / Ø20 мм |
| Масса, кг | 19 |
Принцип действия пластинчатого насоса
Принцип работы Насоса пластинчатого НПл 32-40/6,3 основан на вращении ротора с радиально установленными пластинами внутри статора, имеющего эллиптическую рабочую поверхность. Вращаясь, пластины под действием центробежной силы и давления масла выдвигаются и, скользя по поверхности статора, образуют изолированные камеры. На участке всасывания объем этих камер увеличивается, создавая разрежение и засасывая рабочую жидкость из бака. На участке нагнетания объем между пластинами уменьшается, и масло вытесняется в гидролинию под давлением. Двухпоточность конструкции позволяет независимо обслуживать два гидравлических контура, что существенно расширяет область применения данного насоса пластинчатого типа.
Температурный режим работы и долговечность
Для обеспечения расчетного срока службы, который превышает 10 000 часов, важно соблюдать регламентированные условия эксплуатации. Диапазон рабочих температур для Насоса пластинчатого НПл 32-40/6,3 составляет от -10°C до +60°C. Оптимальная кинематическая вязкость рабочего масла — в пределах 20-400 мм²/с. Критически важным фактором для ресурса является чистота масла: обязательна установка фильтра с тонкостью фильтрации не грубее 25 мкм. Такие меры минимизируют абразивный износ пластин и статора, сохраняя высокую производительность и давление на выходе на протяжении всего срока службы.

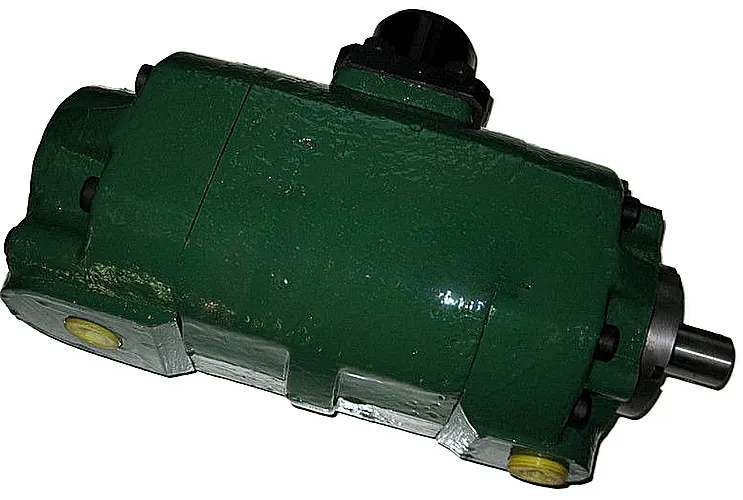

Вид спереди Насоса пластинчатого НПл 32-40/6,3: фланцевое присоединение и приводной вал.

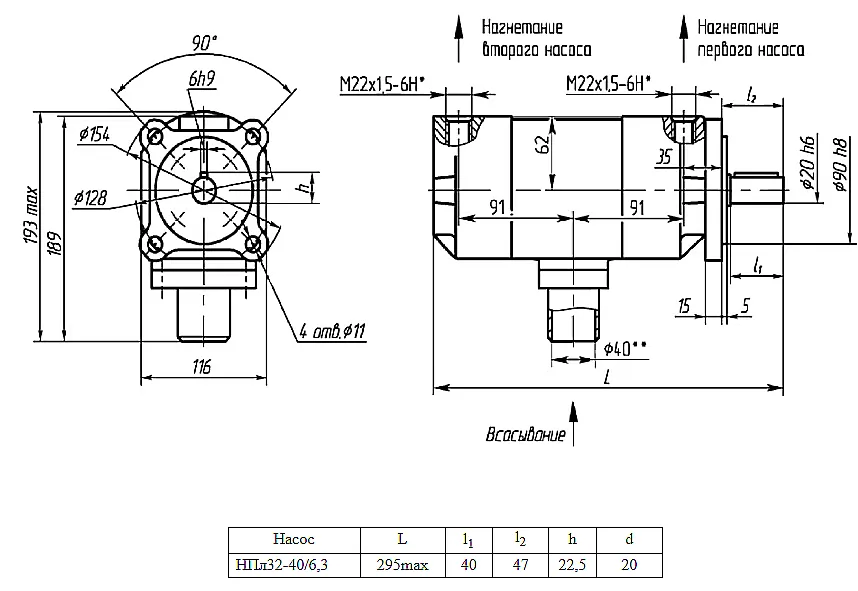

Габаритный чертеж с размерами Насоса пластинчатого НПл 32-40/6,3 для точного монтажа.
Области применения в промышленности Казахстана
Насос пластинчатый НПл 32-40/6,3 нашел широкое применение в различных отраслях промышленности Казахстана благодаря своей надежности и адаптивности. Он успешно эксплуатируется в:
Металлургии и металлообработке: гидроприводы прессов, ножниц, прокатных станов, механизированные системы смазки.
Машиностроении: гидравлические системы металлорежущих станков (токарных, фрезерных), литьевых машин.
Дорожно-строительной отрасли: управление рабочими органами автогрейдеров, катков, подъемников.
Нефтегазовом секторе: приводы задвижек, клапанов, дозирующих установок.
Перерабатывающей промышленности: управление оборудованием на производствах, где требуется точное давление и высокая производительность.
Его стойкость к загрязнениям рабочей среды (запыленности) делает этот насос пластинчатый особенно востребованным в условиях карьеров, рудников и строительных площадок Казахстана.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности Насоса пластинчатого НПл 32-40/6,3 важно своевременно проводить техническое обслуживание. Наиболее подвержены износу следующие компоненты:
• Пластины (лопатки) ротора.
• Уплотнительные кольца и манжеты.
• Подшипники вала.
• Распределительный диск (торцевая пара).
Стандартный ремкомплект для данного насоса пластинчатого включает набор пластин, уплотнений и крепежа, необходимых для проведения капитального ремонта и восстановления номинальных параметров производительности и давления.
Расшифровка условного обозначения модели
Маркировка НПл 32-40/6,3 содержит всю ключевую информацию о модели:
НПл — Насос Пластинчатый.
32 — номинальный рабочий объем первой секции (потока), см³.
40 — номинальный рабочий объем второй секции (потока), см³.
6,3 — номинальное рабочее давление, МПа.
Полное обозначение для оформления заказа или поиска чертежей: НПл 32-40/6,3 ГОСТ 13825-82. Это обозначение гарантирует, что вы получаете именно тот насос пластинчатый, который требуется.
Габаритные и присоединительные размеры для монтажа
Для корректной установки Насоса пластинчатого НПл 32-40/6,3 необходимо учитывать его монтажные размеры. Присоединительные размеры фланцев выполнены по ГОСТ 12817-80. Всасывающий патрубок имеет диаметр 25 мм, напорный — 20 мм. Крепление осуществляется через 4 отверстия диаметром 14 мм с шагом 180x140 мм. Для привода используется стандартный вал с межосевым расстоянием 55 мм. Все необходимые размеры и чертежи доступны в технической документации на сайте gidro777.kz.
Как оформить заказ на насос НПл 32-40/6,3
Для заказа Насоса пластинчатого НПл 32-40/6,3 рекомендуем указать следующую информацию:
1. Полное наименование: Насос пластинчатый НПл 32-40/6,3.
2. Требуемое количество единиц.
3. Особые пожелания по исполнению вала или фланца (при необходимости).
Стандартная поставка включает сам насос, паспорт изделия, руководство по эксплуатации и комплект уплотнений. Агрегат надежно упакован в деревянный ящик, обеспечивающий защиту от повреждений при транспортировке по Казахстану и СНГ.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию Насоса пластинчатого НПл 32-40/6,3 для моей системы?
Выбор базируется на трех основных параметрах: требуемое рабочее давление (до 6,3 Мпа), необходимая производительность (суммарная из двух потоков) и тип рабочей среды (минеральное масло). Обратитесь к нашим инженерам через форму на сайте или по телефону, предоставив параметры вашей гидросистемы для точного подбора.
Какие сроки поставки Насоса пластинчатого НПл 32-40/6,3 в города Казахстана?
Мы обеспечиваем оперативную доставку со склада в Костанае в крупнейшие города Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск. Срок поставки обычно составляет от 3 до 7 рабочих дней в зависимости от удаленности региона. Доставка по странам СНГ также осуществляется в кратчайшие сроки.
С какими типами гидравлических масел совместим данный насос?
Насос пластинчатый НПл 32-40/6,3 рассчитан на работу с минеральными гидравлическими маслами групп И-Г-А и МГЕ по ГОСТ 17479.2. Возможна работа на некоторых синтетических и полусинтетических жидкостях. Для использования с эко-маслами на растительной основе (биоразлагаемыми) необходимо уточнить совместимость уплотнительных материалов при заказе.
Что входит в гарантийные обязательства при покупке?
На Насос пластинчатый НПл 32-40/6,3 бренда «Гидротех» предоставляется гарантия 24 месяца при соблюдении условий эксплуатации, указанных в руководстве (температурный режим, фильтрация масла, допуски по давлению). В гарантийный случай не входит износ деталей из-за попадания в систему абразивных частиц или применения нерегламентированных рабочих жидкостей.
Надежные поставки промышленного оборудования в Казахстан
Компания «Гидротех» является надежным поставщиком гидравлического оборудования на рынке Казахстана. Мы напрямую поставляем качественный Насос пластинчатый НПл 32-40/6,3 с полным пакетом документации и гарантией от производителя. Наш склад в Костанае позволяет быстро обрабатывать заказы и организовывать доставку в любой регион страны и по СНГ. Все изделия проходят многоступенчатый контроль качества, что гарантирует их безупречную работу в составе вашего промышленного оборудования. Для получения консультации или оформления заказа воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты.
