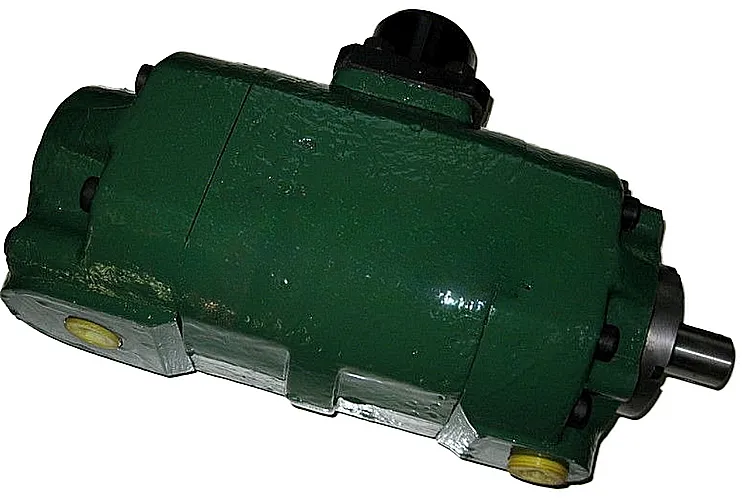

Описание и назначение пластинчатого насоса НПл 16-16/6,3
Высоконадежный и эффективный пластинчатый насос НПл 16-16/6,3 представляет собой специализированное гидравлическое оборудование, спроектированное для бесперебойной работы в системах с минеральными маслами. Его уникальная двухпоточная конструкция является ключевой особенностью, позволяющей одновременно и независимо обслуживать два гидравлических контура. Это делает пластинчатый насос НПл 16-16/6,3 незаменимым для современных промышленных линий, металлообрабатывающих станков и мобильной техники, где требуется высокая производительность в условиях ограниченного монтажного пространства.
Основное назначение пластинчатого насоса НПл 16-16/6,3 – создание и поддержание стабильного давления рабочей жидкости с минимальной пульсацией. Он демонстрирует отличную устойчивость к рабочим нагрузкам и гидроударам, что гарантирует долговечность как самого узла, так и всей гидросистемы. Благодаря своей стабильности и предсказуемости, пластинчатый насос НПл 16-16/6,3 широко используется на предприятиях Казахстана в различных отраслях – от добывающей промышленности до машиностроения.
Условное обозначение модели НПл 16-16/6,3 и технические детали
Маркировка и условное обозначение пластинчатого насоса НПл 16-16/6,3 четко описывает его основные параметры. Расшифровка выглядит следующим образом:
- Н – Насос.
- Пл – Пластинчатый тип конструкции.
- 16 – Рабочий объем первой гидролинии, составляющий 16 см3.
- 16 – Рабочий объем второй гидролинии, также 16 см3.
- 6,3 – Номинальное давление на выходе, равное 6,3 МПа (около 63 атмосферы).
Данная модель имеет единый код ТН ВЭД ЕАЭС: 8413.50.000.0. Для удобства планирования монтажа и логистики приведены основные сведения о массе и габаритах одного из самых востребованных гидронасосов для промышленности.
| Параметр | Значение |
|---|
| Масса насоса, кг | 19 |
| Габаритные размеры (Д×Ш×В), мм | 245×180×175 |
Инженер спрашивает у наладчика: «Почему система работает так плавно?» Тот отвечает: «Да у нас стоит пластинчатый насос НПл 16-16/6,3 – он на два потока сразу думает, как работать тихо и ровно!»
Подробные технические характеристики гидронасоса
Пластинчатый насос НПл 16-16/6,3 – это агрегат со строго нормированными параметрами, гарантирующими его стабильную работу в заданном диапазоне. Следующая таблица содержит полный свод ключевых технических характеристик, необходимых для проектирования системы, подбора комплектующих и сравнения с аналогами.
| Параметр | Единица измерения | Значение для НПл 16-16/6,3 |
|---|
| Рабочее давление, номинальное | МПа | 6,3 |
| Давление пиковой нагрузки | МПа | до 7,0 |
| Подача (производительность) на каждый поток | л/мин | 12,7 |
| Суммарная производительность | л/мин | 25,4 |
| Рабочий объем на поток | см3 | 16 |
| Частота вращения вала, номинальная | об/мин | 960 |
| Тип рабочей среды | — | Минеральные масла (индустриальные, гидравлические) |
| Диапазон температур рабочей среды | °C | от -10 до +60 |
| Присоединительные размеры вала | — | Стандарт, под фланец |
| Требуемая тонкость фильтрации | мкм | не менее 25 |
| Требуемая вязкость масла (при +40°C) | мм2/с | 20–400 |
Как работает пластинчатый насос НПл 16-16/6,3
Принцип действия пластинчатого насоса НПл 16-16/6,3 основан на роторно-пластинчатой схеме. Внутри корпуса насоса установлен статор (неподвижное кольцо) и эксцентрично расположенный ротор с радиальными пазами. В эти пазы свободно установлены пластины (шиберы). При вращении ротора от приводного вала пластины под действием центробежной силы и давления жидкости прижимаются к внутренней поверхности статора, образуя герметичные рабочие камеры.
За счет эксцентриситета объем этих камер при вращении постоянно меняется. В зоне увеличения объема происходит всасывание жидкости из магистрали, а в зоне уменьшения – ее вытеснение в напорную линию под давлением. Конструкция пластинчатого насоса НПл 16-16/6,3 имеет два независимых, зеркально расположенных комплекта таких камер, что и обеспечивает двухпоточный режим работы с неизменным давлением в каждом контуре.
Температурный диапазон, ресурс и обслуживание
Для обеспечения заявленного ресурса пластинчатый насос НПл 16-16/6,3 должен эксплуатироваться в рекомендованном диапазоне температур рабочей жидкости: от -10°C до +60°C. Применение качественных масел с соответствующей вязкостью и соблюдение требований к фильтрации – залог долгой службы. Срок службы пластинчатого насоса НПл 16-16/6,3 при соблюдении всех условий составляет более 15 000 моточасов.
Наиболее частой причиной выхода из строя являются износ пластин (шиберов) и уплотнений. В состав стандартного ремонтного комплекта (ремкомплекта) для пластинчатого насоса НПл 16-16/6,3 обычно входят:
| Наименование запчасти | Количество в комплекте | Назначение |
|---|
| Пластины (шиберы) | Комплект на оба потока | Основной рабочий элемент, создающий давление |
| Уплотнительные кольца вала | 2–4 шт. | Предотвращение утечек по валу |
| Прокладки корпуса | 1–2 шт. | Герметизация разъемов корпуса |
Область применения и оборудование
Благодаря универсальности и надежности пластинчатый насос НПл 16-16/6,3 находит применение в самых разных областях промышленности Казахстана:
- Металлообработка: гидроприводы токарных, фрезерных, шлифовальных станков, координатных столов.
- Прессовое хозяйство: гидравлические прессы для штамповки, гибки, запрессовки.
- Дорожно-строительная и сельхозтехника: системы гидроусилителя руля, привода навесного оборудования.
- Нефтегазовая отрасль (нефть-газ саласы): вспомогательные насосные установки, системы управления задвижками.
- Химическая промышленность: дозировочные и смесительные агрегаты для неагрессивных жидкостей.
Габаритные и присоединительные чертежи
Для точного монтажа и проверки совместимости с оборудованием ниже представлены основные схемы пластинчатого насоса НПл 16-16/6,3.

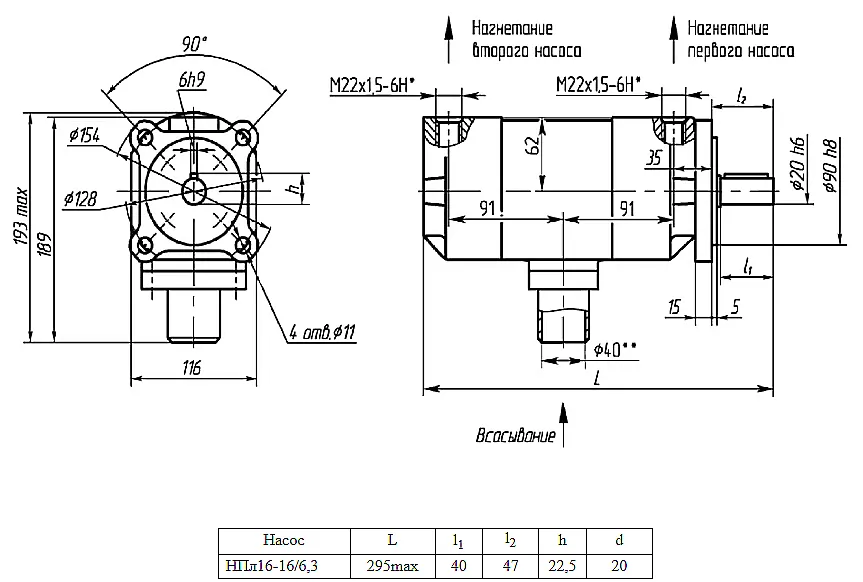

Чертеж габаритных размеров двухпоточного пластинчатого насоса модели НПл 16-16/6,3.
Схема монтажных и присоединительных (фланец, вал) размеров насоса НПл 16-16/6,3.
Как правильно заказать насос НПл 16-16/6,3
Для оперативного оформления заказа на пластинчатый насос НПл 16-16/6,3 рекомендуется предоставить следующую информацию:
- Полное наименование: Насос пластинчатый НПл 16-16/6,3.
- Требуемое количество единиц.
- Особые требования, если есть: модификация фланца (например, под болты М12), удлинение вала, особые условия уплотнений.
Пример корректной заявки: «НПл 16-16/6,3, стандартное исполнение с фланцем по ГОСТ 12815-80, 5 штук».
Часто задаваемые вопросы о пластинчатом насосе НПл 16-16/6,3
Вопрос: Как правильно выбрать нужную модификацию пластинчатого насоса для замены в существующем оборудовании?
Ответ: Ключевые параметры – рабочее давление (6,3 МПа), подача (12,7 л/мин на поток), рабочий объем (16 см³) и присоединительные размеры (габариты, фланец, вал). Если ваши параметры совпадают с характеристиками пластинчатого насоса НПл 16-16/6,3, то он подойдет. Рекомендуем также свериться с монтажным чертежом.
Вопрос: Какие сроки поставки и условия доставки по Казахстану?
Ответ: Насос НПл 16-16/6,3 поставляется со склада в Костанае или под заказ с производства. Доставка осуществляется во все регионы: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Сроки зависят от удаленности и составляют от 3 до 10 рабочих дней. Также возможна отправка в страны СНГ.
Вопрос: Какие условия эксплуатации критически важны для долгого срока службы насоса?
Ответ: Три главных условия: 1) Использование чистого гидравлического масла с рекомендованной вязкостью. 2) Обязательная установка фильтра тонкостью не менее 25 мкм на линии всасывания. 3) Не допускать работы «на сухую» и длительных перегрузок свыше 7,0 МПа. За соблюдением этих правил пластинчатый насос НПл 16-16/6,3 прослужит максимально долго.
Вопрос: Можно ли подключить насос НПл 16-16/6,3 к гидросистеме с импортным оборудованием?
Ответ: Да, пластинчатый насос НПл 16-16/6,3 благодаря стандартным метрическим присоединительным размерам и универсальному типу рабочей среды (минеральное масло) совместим с большинством гидравлических систем как отечественного, так и импортного производства. Важно согласовать параметры давления и производительности.
Заказать у надежного поставщика в Казахстане
Пластинчатый насос НПл 16-16/6,3 – это проверенное решение от производителя Гидротех для вашего производства. Мы являемся официальным поставщиком в Казахстане, что гарантирует оригинальное качество, полную техническую поддержку и наличие запасных частей. Все изделия проходят обязательное тестирование перед отправкой. Работаем напрямую с заводами, обеспечивая конкурентные цены и оперативные поставки в любой регион РК и СНГ. Для получения подробной консультации, расчета стоимости или оформления заказа на пластинчатый насос НПл 16-16/6,3 свяжитесь с нашими специалистами через раздел Контакты или оформите заявку на сайте.
