Высоконадежное решение для промышленных гидравлических систем, заслужившее доверие специалистов на предприятиях Казахстана и стран СНГ — это фильтр Ф10 16-25/6,3. Это устройство является ключевым элементом в поддержании чистоты рабочей среды, будь то минеральные масла или современные огнестойкие жидкости, обеспечивая долговечность и бесперебойную работу дорогостоящего оборудования.
Назначение и область применения фильтра Ф10 16-25/6,3
Основная задача фильтра Ф10 16-25/6,3 — эффективная очистка гидравлических жидкостей от механических загрязнений. Он предназначен для установки как в напорные, так и в сливные магистрали систем, работающих под давлением. Благодаря своей универсальности, данный фильтр Ф10 16-25/6,3 находит широкое применение в различных отраслях промышленности Казахстана: от металлургических комбинатов в Темиртау и машиностроительных заводов в Астане до энергетического сектора. Его устанавливают на кузнечно-прессовое оборудование, станки с ЧПУ, прокатные станы и системы смазки турбин, где чистота рабочей жидкости напрямую влияет на производительность и отсутствие простоев.
Жұмысшы фильтр Ф10 16-25/6,3-ке қарап: "Сенің тапсырмаң бәрін өткізуден тұрады, бірақ ешнәрсені өзгеріссіз қалдырмайсың?"
Фильтр күлімсіреді: "Мен тек таза шайды ғана қалдырамын!" (Рабочий говорит фильтру Ф10 16-25/6,3: «Твоя задача — всё пропускать, но ничего не оставлять без изменений?» Фильтр улыбается: «Я оставляю только чистый чай!»)
Габариты, вес и технические данные
Конструкция фильтра Ф10 16-25/6,3 отличается компактностью и продуманностью. Корпус из высокопрочной стали обеспечивает устойчивость к вибрациям и перепадам давления. Для удобства планирования монтажа и логистики приведем основные параметры.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 16 мм |
| Тонкость фильтрации (номинальная) | 25 мкм |
| Номинальное рабочее давление | 6,3 МПа (63 бар) |
| Максимальная производительность (расход) | 25 л/мин |
| Диапазон температур для минеральных масел | от +1 до +80 °C |
| Диапазон температур для жидкостей HFC | от +1 до +60 °C |
| Тип рабочей среды | Минеральные масла (вязкость до 500 сСт), огнестойкие жидкости HFC/HFD |
| Присоединительные размеры | Метрическая резьба М22×1,5 или коническая К1/2" |
| Присоединение | Резьбовое |
| Масса (ориентировочно) | 2,9 кг |
| Код ТН ВЭД | 8484100000 |
Для моделей серии Ф10 характерен следующий диапазон размеров и массы:
| Параметр | Минимальное значение | Максимальное значение |
|---|
| Масса | 2,5 кг | 3,2 кг |
| Длина (габаритная) | 190 мм | 215 мм |
| Диаметр корпуса | ~96 мм |
Детальный принцип работы фильтрующего устройства
Надежность фильтра Ф10 16-25/6,3 обеспечивается продуманным принципом работы. Жидкость поступает в корпус и проходит через сетчатый фильтрующий элемент, который задерживает частицы размером от 25 мкм. Важной особенностью данной модели является наличие визуального индикатора загрязнения. Когда перепад давления на элементе достигает порядка 0,06 МПа (что свидетельствует о его засорении), срабатывает механический индикатор — в смотровом окошке появляется красный сигнал, предупреждая оператора о необходимости сервиса.
В случае критического засорения (перепад давления около 0,35 МПа) активируется перепускной клапан. Он открывается, позволяя жидкости миновать забитый фильтрующий элемент, и направляет её напрямую в систему. Это защищает насосы и другие компоненты от падения давления и возможного повреждения, обеспечивая непрерывность технологического процесса даже в аварийной ситуации. Таким образом, фильтр Ф10 16-25/6,3 выполняет не только функцию очистки, но и роль предохранительного устройства.
Схема устройства фильтра Ф10 16-25/6,3 с указанием основных элементов: корпус, фильтрующая сетка, индикатор загрязнения, перепускной клапан.
Температурный режим и ресурс эксплуатации
Модель фильтра Ф10 16-25/6,3 рассчитана на работу в широком диапазоне условий. Для минеральных масел допустимый температурный режим составляет от +1°C до +80°C, а для огнестойких жидкостей на водно-гликолевой основе (HFC) — до +60°C. Фильтрующий элемент, при условии регулярного обслуживания (чистки или замены по сигналу индикатора), имеет ресурс до 2000 часов наработки. Прочный стальной корпус устойчив к вибрациям до 15 м/с², что позволяет устанавливать устройство на мобильной технике и оборудовании с высокой динамической нагрузкой. Изделие соответствует климатическим исполнениям УХЛ4 (для умеренного и холодного климата) и О4.1 (тропики).
Примеры оборудования для установки фильтра Ф10
Данный фильтр совместим с огромным парком промышленного оборудования, распространенного на предприятиях Казахстана. Он оптимально подходит для:
- Гидравлических прессов отечественного и зарубежного производства.
- Токарных, фрезерных и расточных станков (например, моделей типа 1М63, 16К20).
- Прокатных станов и другого металлургического оборудования.
- Систем смазки и управления энергетических турбин (ТГ-100, ТГК-100).
- Мобильной гидравлической техники (автогидроподъемники, экскаваторы) при условии защиты от ударных нагрузок.

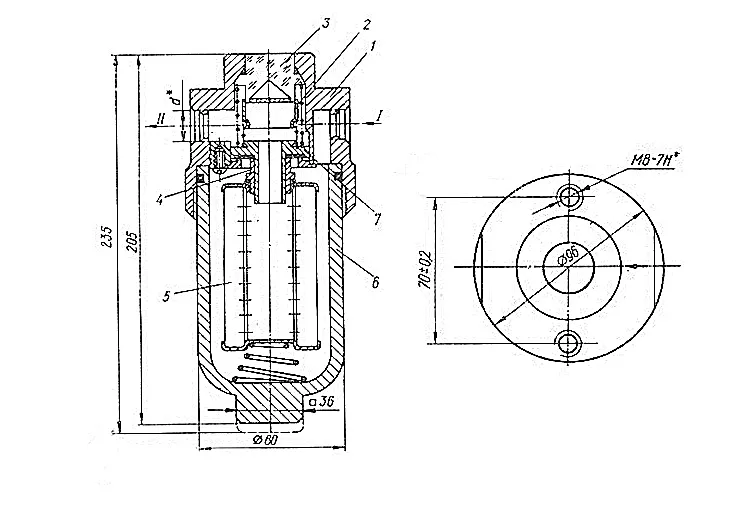

Вид фильтра Ф10 16-25/6,3 с указанием габаритных и присоединительных размеров для монтажа.
Расшифровка условного обозначения и состав ремонтного комплекта
Маркировка Ф10-16-25/6,3 несет всю основную информацию об изделии:
- Ф — Фильтр.
- 10 — Серия или тип конструкции (напорно-сливной с индикатором).
- 16 — Условный проход, Ду (в миллиметрах).
- 25 — Номинальная тонкость фильтрации (в микронах).
- 6,3 — Номинальное рабочее давление (в Мегапаскалях).
Основными расходными материалами и запасными частями для фильтра Ф10 16-25/6,3, которые рекомендуется иметь в запасе, являются:
- Сменный сетчатый фильтрующий элемент (картридж).
- Уплотнительные кольца (O-rings) для присоединительных резьб.
- Пружина перепускного клапана (входит в ремонтный комплект).
- Индикаторный механизм (редко выходит из строя, но доступен для замены).
Типовые примеры заказа для предприятий Казахстана
Для удобства планирования закупок рассмотрим типичные заявки от казахстанских компаний:
- Заказ для АО «Казахмыс» (Караганда): Фильтр Ф10 16-25/6,3 в количестве 10 штук для проведения планового ТО гидросистем прокатных станов. Требуется поставка в течение 5 рабочих дней.
- Заказ для ТОО «Машиностроительный завод» (Алматы): Фильтр Ф10 16-25/6,3 (5 шт.) и комплект сменных фильтрующих элементов (15 шт.) для станков обрабатывающего центра. Гарантийное обслуживание.
- Заказ для ТЭЦ (г. Актобе): Фильтр Ф10 16-25/6,3 с присоединением К1/2" для системы подкачки турбинного масла. Требуется сертификат соответствия.
Часто задаваемые вопросы (FAQ) по фильтру Ф10 16-25/6,3
Как правильно подобрать аналог или другую модификацию фильтра Ф10?
Подбор осуществляется по четырем ключевым параметрам: условный проход (Ду), тонкость фильтрации, рабочее давление и тип присоединения. Если вам требуется другая тонкость очистки (например, 10 мкм) или большее давление, наш специалист поможет подобрать модель из серии Ф10 или другой совместимый фильтр. Обращайтесь в наш технический отдел через раздел Контакты.
Каковы сроки поставки фильтра Ф10 16-25/6,3 в мой город в Казахстане?
Мы осуществляем оперативные поставки со склада в Костанае. В города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск доставка занимает 1-3 рабочих дня. В другие населенные пункты Казахстана и страны СНГ — в течение 3-7 рабочих дней в зависимости от удаленности и выбранного транспортного варианта.
Какие условия эксплуатации являются критическими для данного фильтра?
Не рекомендуется эксплуатация при температурах ниже 0°C для масел и жидкостей HFC, а также при длительном превышении верхнего температурного предела (+80°C для масел). Важно избегать ударных нагрузок на корпус и следить за своевременной заменой элемента по сигналу индикатора, чтобы не допускать постоянной работы с открытым перепускным клапаном.
Совместим ли фильтр Ф10 16-25/6,3 с импортным оборудованием и синтетическими жидкостями?
Да, модель полностью совместима с большинством типов гидравлических жидкостей, включая синтетические (HFDU, HETG) и биоразлагаемые (HEES), при условии соблюдения температурного диапазона, указанного для HFC жидкостей (до +60°C). Присоединительные размеры (М22×1,5 и К1/2") являются стандартными и широко применяются как в СНГ, так и в импортной технике.
Надежный поставщик гидравлического оборудования в Казахстане
Компания Гидротех является проверенным поставщиком и экспертом в области гидравлических компонентов на рынке Казахстана. Выбирая фильтр Ф10 16-25/6,3 у нас, вы получаете не просто изделие, а комплексное решение: гарантию качества от производителя, оперативную логистику по всем регионам РК и странам СНГ, а также профессиональную техническую поддержку. Мы понимаем специфику работы предприятий в Астане, Алматы, Караганде и других промышленных центрах, поэтому предлагаем только надежное и сертифицированное оборудование, соответствующее строгим стандартам. Для консультации и оформления заказа воспользуйтесь удобной формой связи на сайте. Обеспечьте свою технику качественной защитой с фильтрами от бренда Гидротех.
