Фильтр всасывающий сетчатый – это ключевой элемент предварительной очистки рабочей жидкости в гидравлических и смазочных системах промышленного оборудования. Он устанавливается на входе (всасывающей линии) насоса и служит для улавливания крупных механических примесей, защищая дорогостоящие узлы от преждевременного износа и выхода из строя. Серия моделей Фильтры всасывающие сетчатые 8-10-20-40-80-160 (80) - 2 от бренда Гидротех специально разработана для работы с минеральными маслами и представлена в широком диапазоне присоединительных размеров и степеней очистки, что позволяет подобрать оптимальное решение для любого станка или машины.
Описание и назначение серии Фильтры всасывающие сетчатые 8-10-20-40-80-160 (80) - 2
Данные фильтры всасывающие сетчатые предназначены для грубой фильтрации минеральных масел вязкостью от 10 до 300 мм²/с в системах гидравлики и смазки металлорежущих станков, прессов, подъемно-транспортного и другого промышленного оборудования. Их основная задача – предотвратить попадание стружки, абразивных частиц, продуктов износа и прочего крупного мусора в насос, тем самым многократно продлевая его ресурс. Установка фильтра всасывающего сетчатого на магистрали перед насосом – это стандартная и обязательная практика в промышленной гидравлике.
Серия включает в себя 20 модификаций, различающихся по условному проходу (Dy 8, 10, 20, 40, 80 мм), тонкости фильтрации (80 или 160 мкм) и наличию предохранительного клапана. Модели с индексом «-2» в обозначении оснащены встроенным предохранительным клапаном, который открывается при сильном загрязнении сетки, предотвращая кавитацию насоса и обеспечивая аварийный bypass масла. Это критически важная опция для систем, где остановка для обслуживания фильтра недопустима.
Приходит мастер на склад и спрашивает: «Есть фильтр всасывающий сетчатый на 20 мм?». Кладовщик отвечает: «Есть! Но он без клапана». Мастер махнул рукой: «Қайырлы болсын, мұндай фильтр насосымды жұтқысыз қояды!» (Что с ним делать, такой фильтр мой насос без кавитации оставит!).
Принцип работы, устройство и температурный режим
Конструкция фильтра всасывающего сетчатого проста и надежна. Основу составляет каркас, на котором закреплен фильтрующий элемент из металлической сетки заданной тонкости. Сверху расположена головка с присоединительной резьбой (G- или метрической), снизу – чашка. Масло, засасываемое насосом, проходит через сетку, где и оседают загрязнения. Чистое масло поступает дальше в систему.
Температурный диапазон работы фильтров серии 8-10-20-40-80-160 (80) - 2 составляет от +10°C до +55°C при температуре окружающей среды. Они рассчитаны на работу с рабочими средами – минеральными индустриальными маслами. Срок службы изделия при правильной эксплуатации и своевременной промывке сетки практически не ограничен, так как конструкция не содержит сменных одноразовых элементов. Прочный корпус и сетка выдерживают многократные циклы очистки.
Где используются фильтры всасывающие сетчатые 8-10-20-40-80-160?
Область применения этих фильтров обширна. Их устанавливают на:
• Металлорежущие станки: токарные, фрезерные, шлифовальные, сверлильные (как отечественного, так и импортного производства).
• Кузнечно-прессовое оборудование: гидравлические прессы, гильотинные ножницы.
• Подъемные механизмы: гидроцилиндры кранов, погрузчиков.
• Станки для обработки дерева и пластика с гидроприводом.
• Прочее промышленное оборудование, использующее гидравлические системы с насосами шестеренного, пластинчатого или аксиально-поршневого типа.
Структура условного обозначения
Чтобы правильно выбрать фильтр всасывающий сетчатый, нужно понимать его маркировку. Она строится по схеме: Фильтр всасывающий сетчатый [Dy]-[тонкость фильтрации]-[исполнение] [климат] ОСТ2С41-2-80.
| Элемент обозначения | Расшифровка | Пример значения |
|---|
| Dy (условный проход) | Внутренний диаметр присоединения. Определяет пропускную способность. | 8, 10, 20, 40, 80 мм |
| Тонкость фильтрации | Размер ячейки сетки в микронах. | 80 мкм или 160 мкм |
| Исполнение | Наличие предохранительного клапана: «-» или «1» – нет, «2» – есть. | 2 (с клапаном) |
| Климатическое исполнение | По ГОСТ 15150: УХЛ – умеренный климат, Т – тропический и т.д. | УХЛ4 |
Пример заказа: Для системы с трубой DN20, требующей защиты от крупных частиц (160 мкм) с аварийным байпасом в регионе с умеренным климатом: Фильтр всасывающий сетчатый 20-160-2 УХЛ4 ОСТ2С41-2-80.
Технические характеристики и ключевые параметры
В таблице ниже представлены основные параметры всех модификаций серии фильтров всасывающих сетчатых 8-10-20-40-80-160 (80) - 2.
| Модель фильтра | Условный проход (присоединение) | Тонкость фильтрации, мкм | Номинальный расход, л/мин | Перепад давления, МПа, не более | Масса, кг, не более |
|---|
| 8-80, 8-80-2 | 8 мм (G1/4"-В) | 80 | 2 | 0.007 | 0.08 |
| 8-160, 8-160-2 | 8 мм (G1/4"-В) | 160 | 2.5 |
| 10-80, 10-80-2 | 10 мм (G3/8"-В) | 80 | 8 | 0.12 |
| 10-160, 10-160-2 | 10 мм (G3/8"-В) | 160 | 10 |
| 20-80, 20-80-2 | 20 мм (G3/4"-В) | 80 | 32 | 0.27 |
| 20-160, 20-160-2 | 20 мм (G3/4"-В) | 160 | 40 |
| 40-80, 40-80-2 | 40 мм (G1 1/2"-В) | 80 | 125 | 0.52 |
| 40-160, 40-160-2 | 40 мм (G1 1/2"-В) | 160 | 160 |
| 80-80, 80-80-2 | 80 мм (М80х2-7Н) | 80 | 320 | 2.21 |
| 80-160, 80-160-2 | 80 мм (М80х2-7Н) | 160 | 400 |

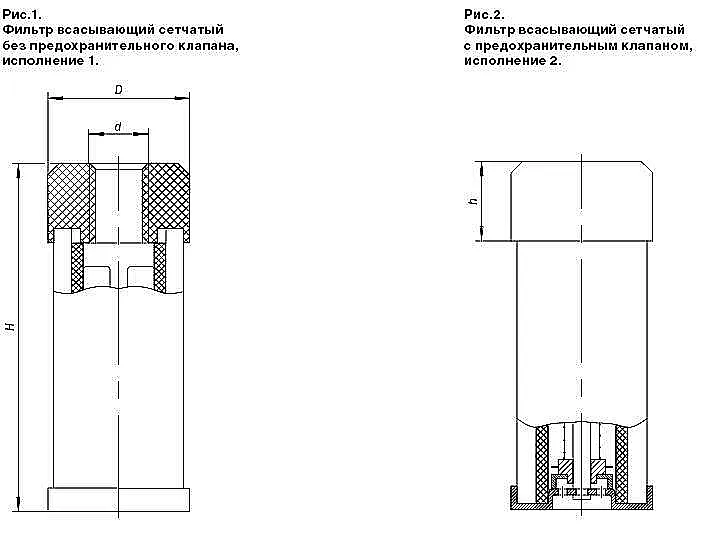

Чертеж общего вида фильтра всасывающего сетчатого серии 8-10-20-40-80-160.
Габаритные и присоединительные размеры, вес
Габариты и масса фильтра всасывающего сетчатого напрямую зависят от его условного прохода. Самые компактные модели Dy8 весят менее 80 грамм, а наиболее производительные Dy80 могут достигать 2.21 кг. Подробные размеры (длина фильтрующего элемента, размеры под ключ, вылет и т.д.) для каждого типоразмера приведены на схеме ниже.

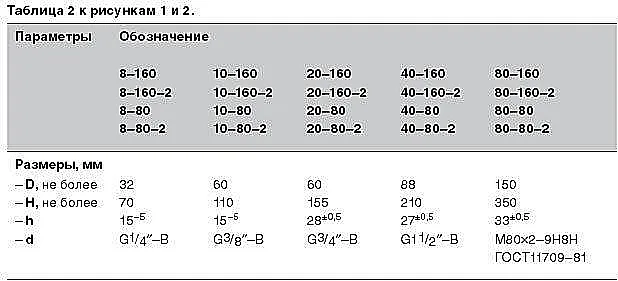

Таблица габаритных размеров фильтров всасывающих сетчатых всех типоразмеров: 8, 10, 20, 40, 80 мм.
Особенности монтажа и эксплуатации (Қазақ тіліндегі нұсқаулар)
Дұрыс орнату мен пайдалану – сенімді жұмыстың кепілі. Фильтр всасывающий сетчатый насостың сорғы трактіне, қызмет көрсетуге ыңғайлы орында орнатылады. Маңызды екі ережені сақтаңыз:
1. Орналасуы: Сетканың төменгі жиегі резервуар түбінен кемінде сорғы сорғы түтігінің ішкі диаметріне тең қашықтықта болуы керек. Бұл түптегі ластанғыштарды сорғыштан қорғайды.
2. Май деңгейі: Резервуардағы май деңгейі әрқашан фильтр басынан жоғары болуы тиіс.
Техникалық қызмет көрсету тек жеңілдетілген тазартудан тұрады. Ластану белгілері пайда болған кезде (насос шуының күшеюі), фильтрлік элементті бензинде щеткамен жуып, құрғатып, орнына қойыңыз. Монтаж және демонтаж ТЕК фильтр басы арқылы жүргізіледі!
Комплектация и часто заменяемые запчасти
Поскольку фильтр всасывающий сетчатый является неразборным цельнометаллическим изделием, он поставляется как единое целое. Специальных ремкомплектов для него нет. При выходе из строя (что случается крайне редко) возможна замена следующих элементов, если они повреждены: уплотнительные прокладки в месте присоединения или, в случае моделей с индексом «-2», пружина предохранительного клапана. Однако чаще всего требуется лишь регулярная промывка сетки. Для моделей серии 8-10-20-40-80-160 (80) - 2 обычно меняют весь фильтр в сборе.
Доставка по Казахстану и странам СНГ
Компания Гидротех, являясь надежным поставщиком промышленных компонентов, осуществляет оперативные поставки фильтров всасывающих сетчатых серии 8-10-20-40-80-160 (80) - 2 по всему Казахстану. Мы доставляем оборудование в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также налажена логистика в страны СНГ. Все изделия соответствуют ГОСТ и ОСТ, имеют необходимую техническую документацию. Сделать заказ или получить консультацию вы можете на нашем сайте gidro777.kz или в разделе Контакты.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать нужную модификацию фильтра всасывающего сетчатого?
Выбор зависит от трех параметров: 1) Размер присоединения на вашей всасывающей линии (Dy 8, 10, 20, 40 или 80 мм). 2) Требуемая степень очистки (80 или 160 микрон). 3) Необходимость в защите от кавитации – если система чувствительна к перепадам давления, выбирайте исполнение с индексом «-2» (с клапаном).
Какие сроки поставки и доставки в мой город?
Основные модели фильтров всасывающих сетчатых часто есть в наличии на нашем складе в Костанае. Доставка в крупные города Казахстана занимает от 2 до 7 рабочих дней в зависимости от выбранного способа транспортировки. Точные сроки и стоимость доставки уточняйте у менеджера при оформлении заказа по телефону или через форму обратной связи.
Каковы основные условия эксплуатации? Можно ли использовать не с маслом?
Фильтры данной серии разработаны для работы с минеральными индустриальными маслами вязкостью 10–300 мм²/с при температуре среды от +10°C до +55°C. Использование с другими типами жидкостей (водно-гликолевые смеси, синтетические масла, топливо) может привести к коррозии или несоответствию параметрам и не рекомендуется без предварительной консультации.
Совместимы ли фильтры Гидротех с импортным оборудованием?
Да, абсолютно. Присоединительные размеры (G1/4", G3/8", G3/4", G1 1/2", M80x2) являются стандартными в мировой гидравлике. Фильтры всасывающие сетчатые 8-10-20-40-80-160 (80) - 2 прямые аналоги многих импортных и отечественных моделей и могут устанавливаться как на станки советского производства, так и на современное европейское или азиатское оборудование.
