Фильтры напорные 20 МПа

Описание и назначение серии напорных фильтров 20 МПа

Напорные фильтры 20 МПа серии КВ, представленные в линейке бренда Гидротех, являются современными и надежными аналогами широко известных фильтров типа Ф7М. Основное назначение этих компонентов – высокоэффективная механическая очистка гидравлических жидкостей в системах, работающих под экстремальными нагрузками. Идеально подходят для работы с минеральными и огнестойкими маслами, обеспечивая бесперебойную и долговечную работу дорогостоящего производственного оборудования в условиях казахстанских промышленных предприятий. Наличие визуального индикатора загрязненности значительно упрощает техническое обслуживание, позволяя своевременно проводить замену фильтрующих элементов.

Напорные фильтры 20 МПа производятся с универсальными присоединительными размерами и готовы к интеграции в существующие гидравлические контуры. Их применение – это ключевой шаг к повышению надежности, снижению затрат на ремонт и увеличению межсервисных интервалов оборудования, что особенно актуально для машиностроительных, металлообрабатывающих и нефтегазовых компаний Казахстана. Прочные и выносливые, эти устройства уверенно выдерживают высокое рабочее давление в течение всего срока службы.

Сравнение моделей напорных фильтров 20 МПа серии КВ

Серия высоконапорных фильтров представлена девятью основными моделями, сгруппированными по присоединительному диаметру (Ду) и тонкости фильтрации. Это позволяет точно подобрать необходимый элемент под требования конкретной гидравлической системы.

Условное обозначение модели

Пример: Напорный фильтр 32-25 КВ.

• 32 – условный проход (Ду) в миллиметрах.
• 25 – номинальная тонкость фильтрации в микронах (микрометрах).
• КВ – серия фильтра (напорный с визуальным индикатором).

Технические параметры и область применения

Рабочая среда и температурный режим

Напорные фильтры 20 МПа рассчитаны на фильтрацию следующих типов гидравлических жидкостей:

• Минеральные масла: с кинематической вязкостью до 500 мм²/с в диапазоне температур рабочей среды от +1°C до +80°C.
• Огнестойкие жидкости класса HFC (Промгидрол): рекомендуемый диапазон температур от +1°C до +60°C.
• Огнестойкие жидкости класса HFD (типа «Софол»): с вязкостью до 500 мм²/с, температурный диапазон +1°C … +80°C.

Температура окружающей среды при эксплуатации должна находиться в пределах от +1°C до +40°C.

Сферы применения оборудования

Напорные фильтры 20 МПа серии КВ находят широкое применение в тяжелой промышленности Казахстана для защиты гидравлических систем от абразивного износа и отказов:

• Металлообрабатывающие и деревообрабатывающие станки с ЧПУ и гидроприводом.
• Кузнечно-прессовое оборудование: гильотинные ножницы, прессы, молоты.
• Литейные машины и манипуляторы.
• Буровое и нефтегазовое оборудование.
• Мобильная техника: экскаваторы, краны, погрузчики с высоконапорными гидросистемами.

"Үйреншік" жұмысшы жаңа напорный фильтр 20 МПа орнатқан соң, бастыққа барып: – Шеф, бұл қондырғының көзі кызарып тұр, – дейді. Бастық күле түсіп: – Жарайды, бұл жай ғана құрал ескіргенін көрсетеді, ол сенің келесі ауысымыңда ауыстырылады! (Билгіш жұмысшы жаңа напорный фильтр 20 МПа орнатқаннан кейін жетекшіге барады: – Жетекші, бұл құрылғының көзі қызарып тұр, – дейді. Жетекші күліп: – Жарайды, бұл жай ғана құралдың жасы кеткенін білдіреді, ол сенің келесі ауысымында ауыстырылады!)

Принцип работы и конструктивные особенности

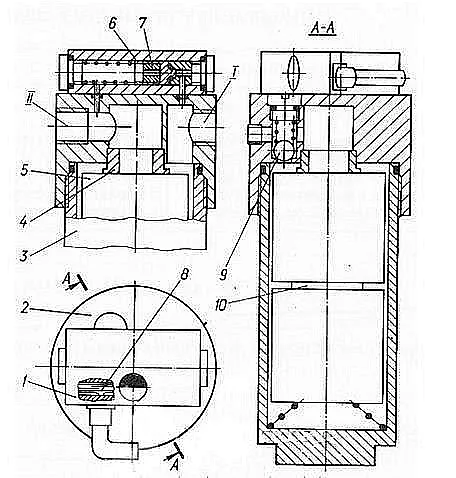

Конструктивная схема: головка, стакан, фильтроэлемент и индикаторный блок напорного фильтра.

Фильтр напорный 20 МПа представляет собой сборную конструкцию, состоящую из головки (2) с присоединительными портами и стакана (3), в котором размещен сменный фильтрующий элемент (5). Неочищенная жидкость поступает во входную полость (I), проходит через пористый материал шторы фильтроэлемента, где задерживаются механические частицы, и чистая жидкость направляется в выходную полость (II) и далее в систему.

Ключевой особенностью данных напорных фильтров 20 МПа является наличие визуально-сигнального индикатора загрязнения (1). По мере засорения фильтроэлемента перепад давления на нем увеличивается. При достижении критического значения срабатывает перепускной клапан (9), и часть потока начинает обходить фильтр. Одновременно с этим плунжер (6) смещает экран в индикаторе, в поле зрения линзы появляется красное кольцо – сигнал о необходимости замены. Некоторые модели также оснащены герконовым датчиком для подключения к системе дистанционного контроля.

Габаритные и присоединительные размеры напорных фильтров 20 МПа

Для корректного монтажа и планирования пространства в гидрошкафу или на машине приводим сводную таблицу с габаритными размерами.

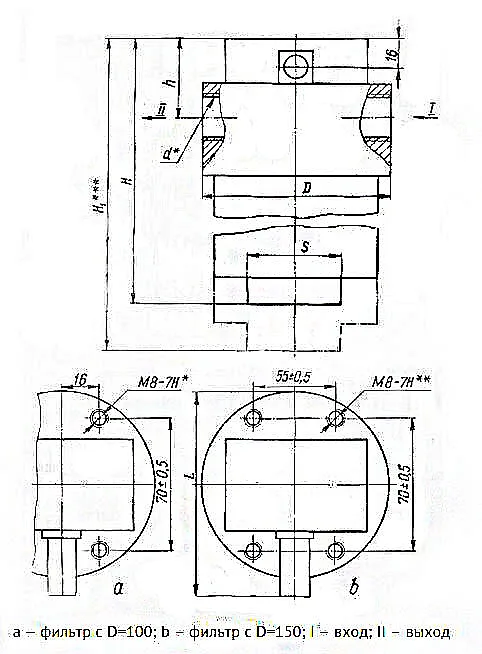

Общий вид и габаритные размеры напорных фильтров серии 20 МПа. Иллюстрация для подбора по месту установки.

Масса фильтров варьируется в зависимости от типоразмера и составляет от 1.5 до 6.5 кг. Код ТН ВЭД для данной продукции обычно относится к группе 8421 – «Оборудование для фильтрования или очистки жидкостей».

Рекомендации по установке и обслуживанию

Монтаж напорного фильтра 20 МПа следует проводить на предварительно очищенный трубопровод в вертикальном положении стаканом вниз, что обеспечивает удобство обслуживания и правильную работу индикатора. Перед установкой необходимо удалить транспортные заглушки. Для замены фильтроэлемента требуется отключить систему, стравить давление, открутить стакан, извлечь отработавший элемент, промыть внутреннюю полость и установить новый картридж. Регулярность замены определяется не только показанием индикатора, но и регламентом техобслуживания оборудования.

Содержание ремонтного комплекта и запасные части

Для поддержания работоспособности напорных фильтров 20 МПа наиболее часто требуются следующие сменные компоненты:

Примеры оформления заказа

Для заказа укажите в заявке полное условное обозначение, необходимое количество и предпочтительный способ доставки в Казахстане.

• Пример 1: Фильтр напорный 20 МПа, модель 20-25 КВ, 3 шт.
• Пример 2: Напорный фильтр 32-10 КВ (аналог Ф7М 32-10/200), 1 шт.
• Пример 3: Сменный фильтроэлемент 25 мкм для фильтра 12-25 КВ, 10 шт.

Уточнить наличие, получить консультацию по подбору и оформить заказ на напорные фильтры 20 МПа вы можете через наш сайт. Наши специалисты готовы помочь с выбором правильной модификации для вашей гидравлической системы.

Надежные поставки по Казахстану и странам СНГ

Бренд Гидротех является надежным поставщиком гидравлических компонентов в Казахстане. Мы осуществляем прямые поставки качественных напорных фильтров 20 МПа серии КВ на предприятия в Астане, Алматы, Шымкенте, Караганде, Актобе, Таразе, Павлодаре, Усть-Каменогорске и других городах. Также организована логистика в страны СНГ. Наши технические специалисты обеспечивают грамотный подбор оборудования под ваши задачи, предлагая оптимальные решения для повышения эффективности и надежности вашего производства.

Все подробности условий сотрудничества, гарантии и доставки вы найдете в разделе Контакты.
