Фильтр ФМС-1М и ФМС-2М

Фильтры ФМС-1М и ФМС-2М: двойная защита вашей гидравлики

В гидравлических системах промышленного оборудования, будь то станки, прессы или спецтехника, чистота рабочей жидкости – залог долгой и безотказной работы. Механические частицы износа и, особенно, ферромагнитная стружка способны за считанные часы вывести из строя дорогостоящие насосы, клапаны и гидроцилиндры. Именно для комплексного решения этой проблемы были созданы фильтры ФМС-1М и ФМС-2М. Эти устройства представляют собой комбинированные магнитно-сетчатые фильтры, обеспечивающую двухступенчатую очистку минеральных масел. Поставки оригинального оборудования под брендом Гидротех осуществляются напрямую из Костаная по всему Казахстану и странам СНГ.

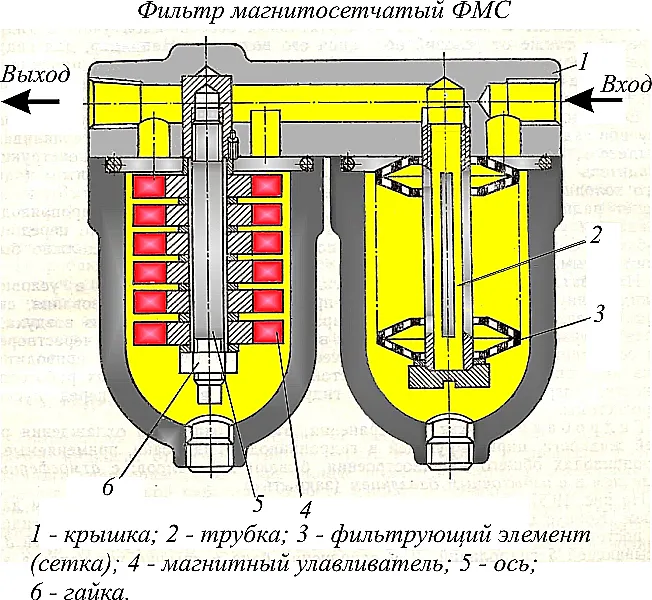

Схематическое изображение внутреннего устройства фильтров серии ФМС.

Назначение и область применения

Основная задача фильтра ФМС-1М (резьбового) и фильтра ФМС-2М (встраиваемого) – тонкая очистка минеральных масел вязкостью от 70 до 500 сСт от абразивных механических примесей и ферромагнитных частиц. Благодаря надежной конструкции, выдерживающей номинальное давление до 6,3 кгс/см² (около 0,63 МПа), они нашли широкое применение в гидравлических системах металлообрабатывающих станков, кузнечно-прессового оборудования, гидрофицированных машин в горнодобывающей и строительной отраслях. Правильный подбор модели фильтра ФМС-1М или ФМС-2М позволяет значительно увеличить межремонтный интервал основного оборудования, снизить затраты на обслуживание и предотвратить внезапные простои.

«Инженер спрашивает у технолога: «Почему в системе опять стружка? Мы же поставили новый фильтр ФМС-2М!». Технолог пожимает плечами: «Фильтр-то работает идеально. Просто ваш токарь так любит свою работу, что оставляет в деталях частичку себя – стальную». Берегите оборудование, ставьте фильтры ФМС-1М и ФМС-2М – пусть частички остаются только в фильтре.

Условное обозначение моделей

Маркировка фильтров серии ФМС содержит всю информацию об их ключевых параметрах. Рассмотрим на примере 0,08ФМС-13М:

0,08 – Номинальная тонкость фильтрации сетчатого элемента, выраженная в сотых долях мм (0,08 мм = 80 мкм).
ФМС – Фильтр Магнитно-Сетчатый.
1 – Тип исполнения: «1» – с резьбовым присоединением (ФМС-1М), «2» – встраиваемый (ФМС-2М).
3 – Условный проход: «2» – 10 мм, «3» – 16 мм.
М – Модернизированное исполнение.

Таким образом, вся линейка включает в себя модели с тонкостью фильтрации 40, 80 и 160 мкм, что позволяет подобрать фильтр ФМС-1М или ФМС-2М под конкретные требования к чистоте масла в системе.

Технические характеристики и параметры

В таблице ниже представлены основные эксплуатационные параметры для серий фильтров ФМС-1М и ФМС-2М при работе на масле с вязкостью 70-80 сСт и температуре +25…+30°C.

Общие эксплуатационные условия

• Рабочая среда: Минеральные масла (индустриальные, гидравлические).
• Максимальная вязкость: До 500 сСт (сантистокс).
• Рабочее давление: Номинальное – 6,3 кгс/см² (0,63 МПа).
• Температурный режим масла: От +10°C до +60°C.
• Температура окружающей среды: От +10°C до +55°C.
• Срок службы: Определяется условиями эксплуатации и регулярностью обслуживания. При своевременной очистке фильтрующих элементов ресурс корпуса практически не ограничен.

Принцип работы и конструктивные особенности

Эффективность фильтра ФМС-1М и ФМС-2М основана на последовательном прохождении масла через две независимые ступени очистки.

1. Сетчатая очистка. Масло под давлением поступает на фильтрующий элемент из металлической сетки. Эта сетка задерживает основную массу механических примесей – песок, частицы уплотнений, продукты износа неметаллических деталей. Размер ячейки сетки определяет тонкость фильтрации модели (40, 80 или 160 мкм).

2. Магнитная очистка. После сетки масло попадает в зону действия магнитного уловителя. Это пакет из мощных постоянных магнитов, которые притягивают и удерживают ферромагнитные частицы (стальную и чугунную стружку). Интересный эффект: налипшие на магниты частицы образуют «щетку», которая сама начинает работать как дополнительный фильтрующий барьер, повышая общую степень очистки.

Различие между фильтром ФМС-1М и фильтром ФМС-2М – в способе монтажа. ФМС-1М – это автономный блок с резьбовым присоединением (вход/выход), который монтируется в разрыв трубопровода. ФМС-2М – встраиваемая модель, представляющая собой крышку с фильтрующими элементами, которая устанавливается непосредственно в специальное гнездо (плиту, блок клапанов) гидросистемы, что экономит место и уменьшает количество соединений.

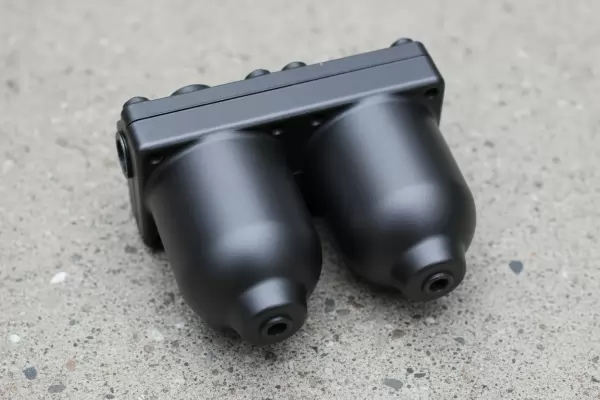

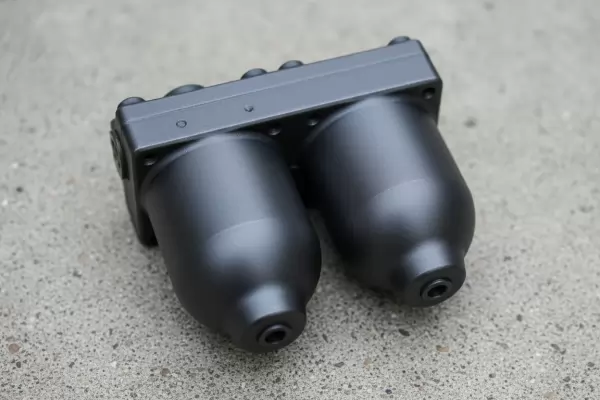

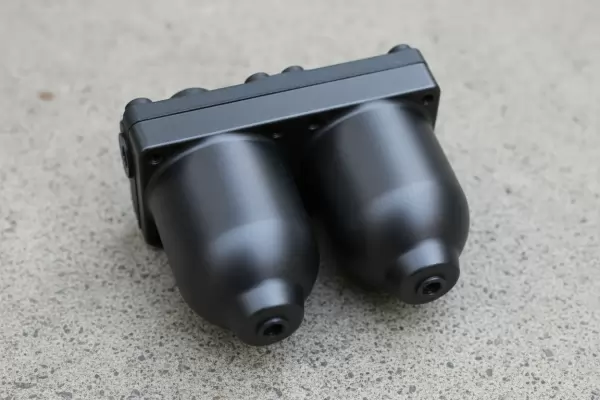

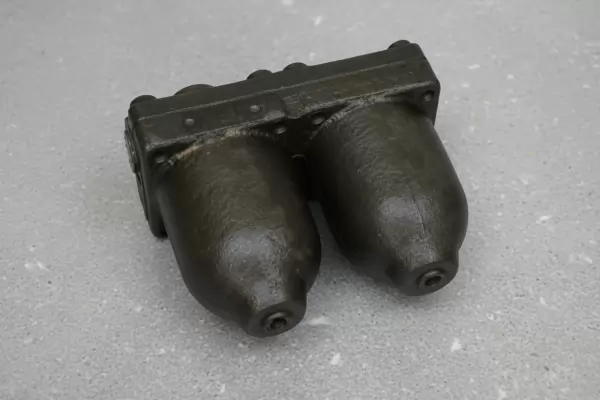

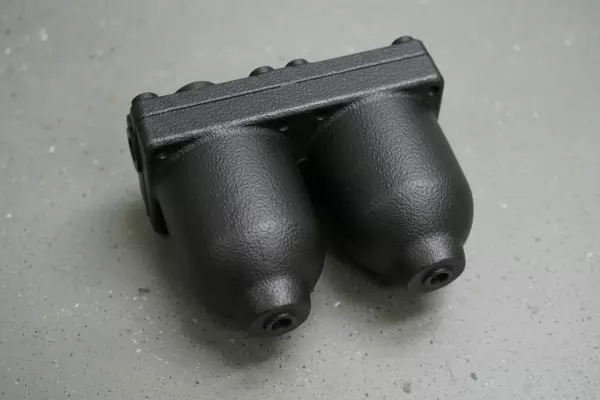

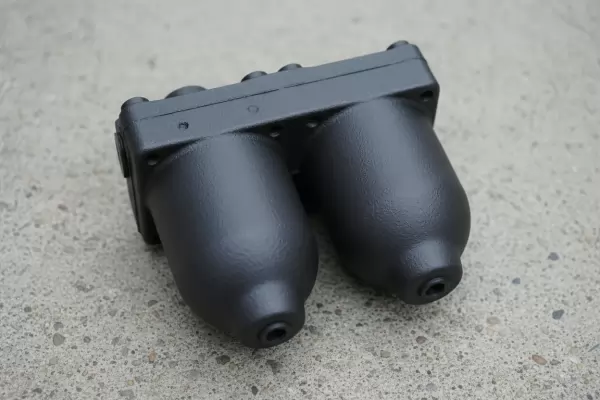

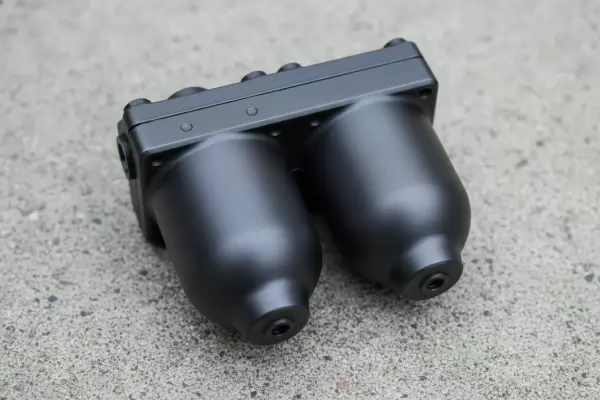

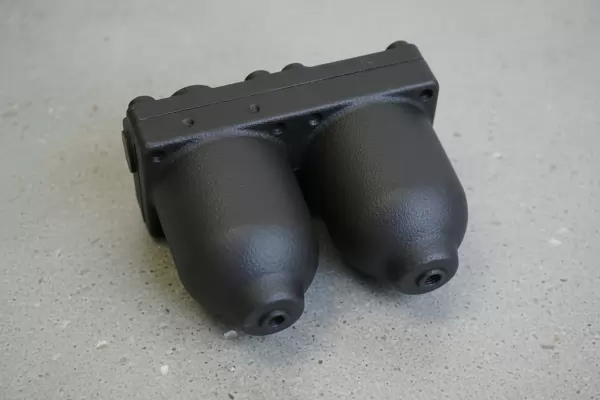

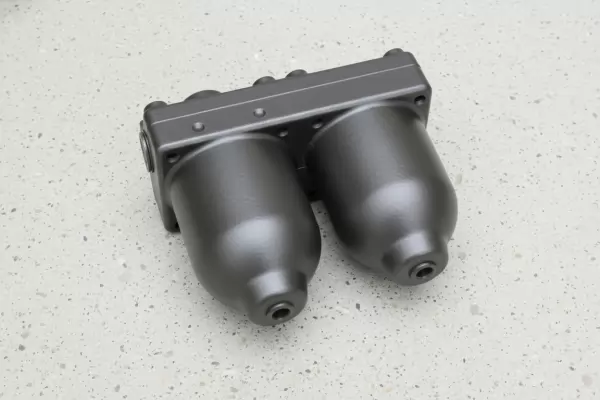

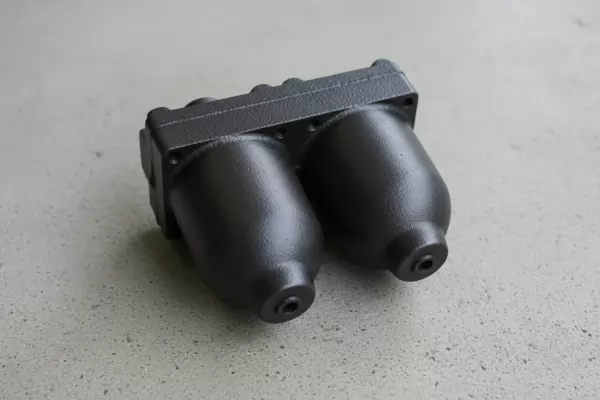

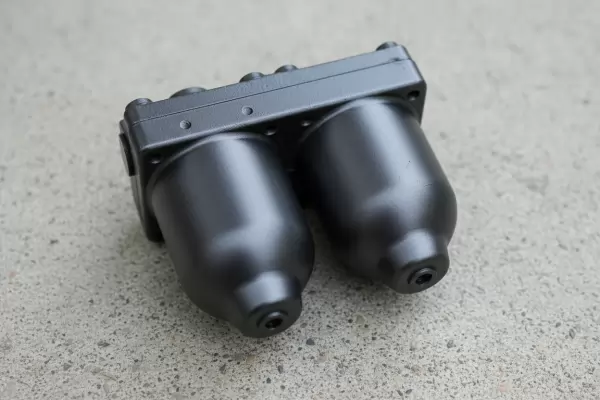

Внешний вид фильтра ФМС-1М с резьбовым подключением.

Внешний вид встраиваемого фильтра ФМС-2М (крышка).

Габаритные и присоединительные размеры

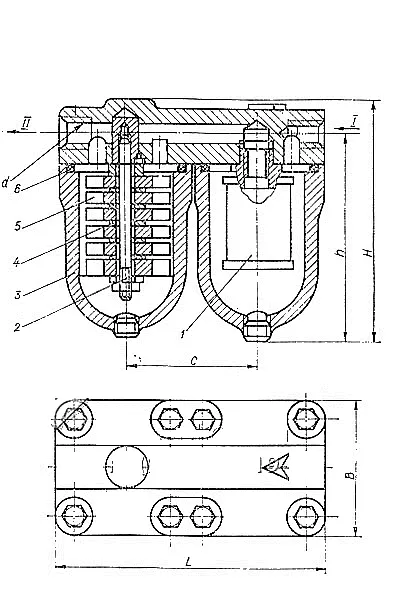

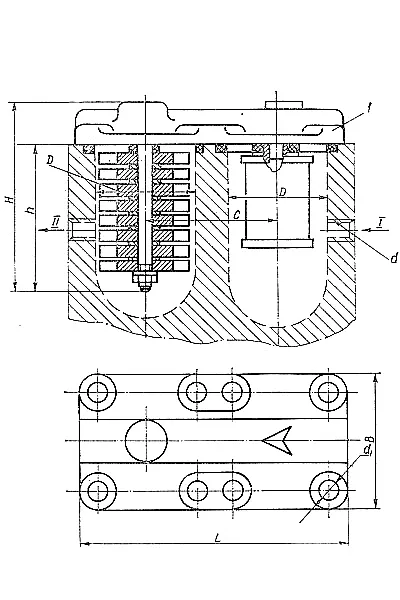

Фильтр с резьбовым присоединением ФМС-1М	Фильтр встраиваемый ФМС-2М
Конструкция и присоединение: 1 – сетчатый фильтрующий элемент; 2 – ось магнитного уловителя; 3 – стакан; 4 – разделительная шайба; 5 – магнит; 6 – уплотнительное кольцо; 7 – крышка с резьбовыми портами. I – вход потока; II – выход потока. Присоединительная резьба: На крышке, соответствует условному проходу (10 или 16 мм).	Конструкция и монтаж: 1 – монтажная крышка (встраивается в гнездо). I – вход потока; II – выход потока. Посадочные размеры (диаметр и глубина гнезда) стандартизированы и должны соответствовать чертежам на оборудование. Фильтрующие элементы (сетка и магнит) расположены со стороны, скрытой в гнезде.

Диапазон габаритов и веса по серии

Техническое обслуживание и ремонтопригодность

Простота обслуживания – ключевое достоинство фильтров ФМС-1М и ФМС-2М. Рекомендуемый интервал очистки – каждые 50-100 часов работы, но в условиях сильного загрязнения его стоит сократить.

Процедура очистки для ФМС-1М:
1. Перекройте потоки в гидросистеме, сбросьте давление.
2. Отверните болты крепления стаканов к крышке.
3. Извлеките стаканы, выверните ось с пакетом магнитов и сетчатый элемент.
4. Промойте все извлеченные детали в керосине или чистом масле, удаляя шлам.
5. Тщательно продуйте сжатым воздухом.
6. Проверьте целостность сетки и уплотнительных колец.
7. Соберите фильтр в обратной последовательности.

Для фильтра ФМС-2М процедура аналогична, но требует демонтажа крышки из гнезда оборудования.

Ремкомплект и запчасти

Примеры заказа и доставка

Наши специалисты помогут подобрать именно ту модель, которая подходит под ваши параметры расхода и требуемую чистоту масла. Примеры типовых формулировок заказа:

• «Фильтр магнитно-сетчатый 0,08ФМС-13М (тонкость 80 мкм, проход 16 мм, резьбовой) – 2 шт.».
• «Фильтр встраиваемый 0,04ФМС-22М (тонкость 40 мкм, проход 10 мм) для замены в прессе – 1 шт.».

Компания Гидротех осуществляет поставки со склада в Костанае по всему Казахстану и в страны СНГ. Доставка доступна во все ключевые промышленные центры: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Узбекистан, Кыргызстан и другие страны региона. Оформить заказ на фильтры ФМС-1М и ФМС-2М можно через наш сайт или по телефону. У нас всегда в наличии популярные модификации, а сроки поставки нестандартных позиций – минимальны. Мы гарантируем подлинность продукции и полное соответствие заявленным техническим характеристикам, что особенно важно для надежной работы вашего фильтра ФМС-1М или ФМС-2М.

Часто задаваемые вопросы (FAQ)

Как выбрать между фильтром ФМС-1М и ФМС-2М?
Выбор зависит от конструкции вашей гидросистемы. Если есть возможность врезаться в трубопровод и нужен автономный узел – выбирайте фильтр ФМС-1М. Если в конструкции станка или машины предусмотрено стандартное посадочное гнездо под фильтр – вам нужен встраиваемый фильтр ФМС-2М с соответствующими присоединительными размерами.

По каким критериям подбирается тонкость фильтрации (40, 80, 160 мкм)?
Тонкость фильтрации выбирается исходя из требований к чистоте масла для наиболее чувствительного элемента гидросистемы (например, сервоклапана). Для грубой предварительной очистки подойдет 160 мкм, для защиты точной аппаратуры – 40 мкм. Также важно учитывать вязкость масла: для более вязких масел может потребоваться элемент с большей площадью фильтрации или крупной ячейкой, чтобы избежать чрезмерного перепада давления.

Каковы сроки поставки фильтров ФМС в мой город?
Для моделей, имеющихся на складе в Костанае, доставка в крупные города Казахстана занимает 2-5 рабочих дней. Под заказ сроки уточняются индивидуально, но мы стараемся организовать поставку в кратчайшие сроки. Доставка в страны СНГ также осуществляется оперативно.

Можно ли использовать фильтры ФМС для жидкостей, отличных от минерального масла?
Нет, конструкция и материалы (уплотнения, магниты) фильтров ФМС-1М и ФМС-2М рассчитаны именно на работу с минеральными маслами. Использование с эмульсиями, синтетическими жидкостями, водой или агрессивными средами не допускается, так как может привести к коррозии, разрушению уплотнений и выходу фильтра из строя.

Надежные фильтры ФМС-1М и ФМС-2М от поставщика Гидротех – это инвестиция в стабильность вашего производства. Чистое масло означает минимум износа, отсутствие внеплановых остановок и снижение затрат на ремонт гидрооборудования. Обращайтесь для консультации и подбора, и убедитесь в качестве продукции, поставляемой напрямую из Костаная во все регионы Казахстана.
