В гидравлических системах Казахстана, работающих в условиях степной пыли и сурового климата, надежная защита рабочей жидкости — ключевой фактор бесперебойной работы оборудования. Сапун 10, 16, 20 от бренда Гидротех — это специализированные устройства, предназначенные для поддержания чистоты воздуха, циркулирующего в полостях гидравлических и смазочных баков. Эти компактные, но эффективные элементы предотвращают попадание абразивных частиц пыли внутрь системы, защищая дорогостоящие насосы, клапаны и гидроцилиндры от преждевременного износа и выхода из строя. Отличительной особенностью сапунов является их способность работать в двух направлениях: впускать и выпускать воздух при изменении уровня масла, при этом фильтруя его от загрязнений.
Описание и назначение серии сапун 10, 16, 20
Серия сапун 10, 16, 20 представляет собой стандартизированные устройства воздушной очистки, где цифра в маркировке соответствует условному проходу (Ду) в миллиметрах. Эти сапуны устанавливаются на резьбовые патрубки в крышках баков и выполняют роль «легких» гидросистемы. При понижении уровня жидкости в баке создается разрежение, и атмосферный воздух, проходя через фильтрующий элемент сапуна, очищается от механических примесей. При нагреве или повышении уровня масла излишки воздуха так же выводятся наружу через фильтр, что исключает попадание влаги и пыли внутрь. Использование качественного сапуна 10, 16 или 20 — это простое и экономичное решение для продления срока службы всей гидравлики на спецтехнике, станках и промышленных установках.
Основные технические характеристики сапун 10, 16, 20
В таблице ниже представлены сводные технические данные по всей серии сапун 10, 16, 20. Это ключевые параметры для правильного подбора устройства под конкретную задачу.
| Параметр |
Сапун 10 |
Сапун 16 |
Сапун 20 (25) |
| Условный проход (Ду), мм |
10 |
16 |
20 |
| Пропускная способность (расход) при номинальном перепаде, м³/мин (дм³/с) |
0.025 (0.4) |
0.1 (1.7) |
0.5 (8.0) |
| Номинальный перепад давления, МПа |
0.001 |
| Номинальная тонкость фильтрации воздуха, мкм |
10 |
10 |
25 |
| Тип рабочей среды |
Атмосферный воздух |
| Температура эксплуатации, °С |
от +1 до +40 |
«Жаңа бұлғаныш жөндейтін шеберге сапун 20 деген не екенін сұрады. Шебер: «Бұл гидравликалық жүйенің «мұрны». Ол тозаңсыз дем алады да, ауаға тозаң шашпайды!» – деп түсіндірді.»
Габаритные размеры, вес и типы присоединения
Конструкция всех моделей сапун 10, 16, 20 компактна и надежна. Они рассчитаны на долгий срок службы в условиях вибрации. Для удобства монтажа каждое изделие имеет стандартную метрическую резьбу.
| Модель |
Присоединительная резьба |
Высота (H), мм |
Диаметр (D), мм |
Ключ (S), мм |
Масса, кг, не более |
Диапазон размеров по серии |
| Сапун 10 |
M16x1.5 |
30 |
50 |
24 |
0.09 |
Высота: 30-60 мм
Диаметр: 50-80 мм
Масса: 0.09-0.10 кг |
| Сапун 16 |
M20x1.5 |
50 |
60 |
27 |
0.10 |
| Сапун 20 |
M24x1.5 |
60 |
80 |
32 |
0.10 |
| Код ТН ВЭД для данной продукции: 8421 23 000 0 – Оборудование и устройства для фильтрования или очистки жидкостей. |
Принцип работы и устройство сапуна
Конструктивно любой сапун 10, 16, 20 состоит из трех основных частей: корпуса с резьбой для установки, сменного фильтроэлемента (из пористого материала) и защитного кожуха. Между корпусом и кожухом устанавливается уплотнительная прокладка для герметичности.

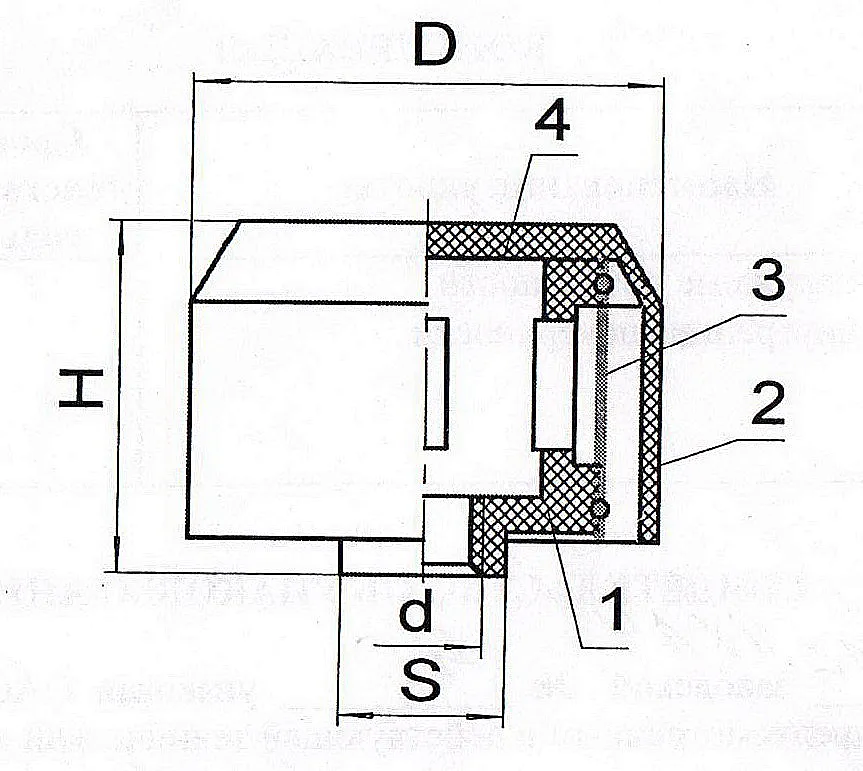

Чертеж сапуна серии 10, 16, 20. Показан корпус, фильтроэлемент и кожух.
Принцип работы основан на естественном перепаде давления. Когда в баке создается разрежение (уровень масла падает), внешнее атмосферное давление проталкивает воздух через фильтроэлемент. Фильтр задерживает твердые частицы, и очищенный воздух поступает в бак. При нагреве масла или его возврате в бак, внутреннее давление повышается, и воздух выходит через тот же фильтр, не давая пыли проникнуть внутрь.
Область применения и совместимое оборудование
Сапуны повсеместно используются в любом гидравлическом и смазочном оборудовании, где требуется сообщение внутренней полости бака с атмосферой. В Казахстане сапун 10, 16, 20 особенно востребованы в следующих отраслях:
Дорожно-строительная и горнодобывающая техника: экскаваторы, бульдозеры, погрузчики, работающие в запыленных условиях карьеров и степей.
Станкостроение и промышленные пресса: гидравлические прессы, гибочные станки, металлорежущие станки с ЧПУ.
Энергетика: системы управления и охлаждения на ТЭЦ и ГЭС.
Сельское хозяйство: комбайны, тракторы, системы орошения.
Ресурс, срок службы и температурный режим
Сапун 10, 16, 20 рассчитан на продолжительную эксплуатацию. Полный установленный ресурс изделия составляет не менее 12 000 часов. Срок гарантийной эксплуатации — 12 месяцев при условии соблюдения правил монтажа, хранения и работы в заявленном температурном диапазоне от +1°C до +40°C. Для работы в тропическом климате (высокая влажность и температура) предусмотрено исполнение «О4». Для умеренного и холодного климата Казахстана применяется исполнение «УХЛ4». Срок хранения без переконсервации — 2 года.
Ремонтный комплект и запасные части (ЗИП)
Основным расходным материалом в сапуне является фильтроэлемент. Со временем он забивается пылью, что увеличивает сопротивление воздушному потоку. Комплектность поставки сапуна 10, 16, 20 от Гидротех включает запасные части для первой замены.
| Наименование позиции |
Количество в комплекте |
Примечание |
| Сапун (сборка) |
1 шт. |
В сборе с установленным фильтроэлементом. |
| Фильтроэлемент сменный |
2 шт. |
Запасной комплект для замены. |
| Уплотнительная прокладка (РТИ) |
Установлена |
Замена сальников и прокладок отказом не считается. |
| Паспорт изделия |
1 экз. |
На русском языке. |
Помимо фильтроэлемента, в процессе эксплуатации может потребоваться замена уплотнительной прокладки между корпусом и кожухом.
Условное обозначение и код модели
Маркировка сапунов серии сапун 10, 16, 20 следует единой логике и позволяет точно определить параметры изделия. Код цифры в названии напрямую указывает на размер условного прохода.
Пример обозначения: Сапун 20 УХЛ4 ОСТ2 Г45-2-86
Расшифровка:
- «Сапун 20» — тип изделия и условный проход 20 мм.
- «УХЛ4» — климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий).
- «ОСТ2 Г45-2-86» — обозначение стандарта или технических условий.
Модель Сапун 10 имеет условный проход 10 мм, Сапун 16 — 16 мм, а Сапун 20 (иногда также обозначаемый как Сапун 25 в старых каталогах) — 20 мм.
Примеры заказа и совместимость
При выборе конкретной модели сапуна 10, 16, 20 ориентируются на присоединительный размер на баке и требуемую пропускную способность для компенсации изменения уровня масла. Например:
- Для небольших станций и компактных гидросистем подойдет сапун 10 с резьбой M16x1.5.
- Для большинства видов мобильной и промышленной техники стандартом является сапун 16 (M20x1.5).
- Для крупных гидравлических баков экскаваторов или прессов выбирают сапун 20 с высокой пропускной способностью и резьбой M24x1.5.
Для оформления заказа выберите нужную модель и свяжитесь с нашими специалистами через форму обратной связи или в разделе Контакты. Мы поможем подобрать аналог, если требуется замена устаревшей модели.
Габаритные и присоединительные размеры (чертеж)
Для точного монтажа мы всегда предоставляем подробные чертежи. Основные размеры для сапуна 10, 16, 20 указаны в таблице выше и на предоставляемом чертеже. Ключевой параметр — размер «под ключ» (S), а также высота (H) и общий диаметр кожуха (D).
Часто задаваемые вопросы (FAQ)
1. Как выбрать между сапуном 10, 16 и 20 для моей техники?
Основной критерий — присоединительная резьба на вашем баке. Замерьте или узнайте в документации диаметр резьбового патрубка. Стандартные значения: M16x1.5 (для Ду10), M20x1.5 (для Ду16), M24x1.5 (для Ду20). Если пропускной способности сапуна 10 окажется недостаточно (бак «задышит» с трудом), переходите на следующую по размеру модель.
2. Каковы условия и сроки доставки по Казахстану?
Мы осуществляем доставку сапуна 10, 16, 20 во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, и, конечно, в Актау. Сроки зависят от удаленности региона и выбранного способа транспортировки, в среднем от 1 до 5 рабочих дней. Точный расчет доставки предоставляет наш менеджер при подтверждении заказа.
3. Можно ли заменить фильтроэлемент в сапуне и как часто это нужно делать?
Да, фильтроэлемент является сменной частью. Периодичность замены зависит от запыленности среды. Визуальный контроль: если сапун 10, 16, 20 снаружи сильно загрязнен, а при работе насоса на баке слышно «чмоканье» (сложный вдох/выдох), фильтроэлемент пора менять. В комплекте поставки идут 2 запасных элемента.
4. Подойдет ли сапун 20 для работы зимой в Казахстане?
Сапуны серии 10, 16, 20 в исполнении УХЛ4 предназначены для работы при температуре окружающей среды от +1°C. Для эксплуатации при отрицательных температурах необходима консультация инженера, так как возможно обмерзание фильтроэлемента конденсатом. В таких случаях часто используют сапуны с осушителями или обогревом.
Надежность и долговечность гидравлической системы начинаются с таких, казалось бы, малозначительных элементов, как сапун 10, 16, 20. Предприятие Гидротех, являясь прямым поставщиком гидравлических компонентов в Казахстане, предлагает качественные сапуны, соответствующие требованиям отечественных условий эксплуатации. Мы обеспечиваем не только оперативные поставки в Актау, Алматы, Астану и другие города, но и полную техническую поддержку, помощь в подборе и гарантийное обслуживание. Для заказа и консультаций обращайтесь на сайт https://gidro777.kz/ — ваш надежный партнер в мире промышленной гидравлики.
