Шаровой шарнир для пневмоцилиндров по ISO 6431 – это унифицированный и стандартизированный соединительный элемент, выступающий критически важным звеном в пневматических системах промышленного оборудования. Его основное назначение – компенсация возможных угловых перекосов и несоосности между штоком цилиндра и приводимым в действие устройством. Благодаря своей конструкции, он эффективно гасит боковые (изгибающие) нагрузки, передавая только осевое усилие, что кардинально увеличивает ресурс как самого цилиндра, так и всей пневмосистемы в целом. Использование такого элемента, соответствующего международному стандарту, – это признак грамотного инжиниринга и забота о долговечности оборудования.
Сипаттама және пайдалану мақсаты (Описание и назначение)
Құрылғы пневматикалық цилиндр штогы мен жетек механизмінің (мысалы, рычаг, платформа, кронштейн) орнықты және бұзылмайтын байланысын қамтамасыз етеді. Шаровой шарнир для пневмоцилиндров по ISO 6431 қосындыны бұралуға мүмкіндік бермей, тек таза созу-сығу күшін беріп, бүйірлік жүктемелерді жояды. Бұл цилиндрдің штокты сальниктерінің тез тозуын болдырмайды және басқарушы гильзалардың қызмет мерзімін ұзартады. Осылайша, бұл стандартты түйін пневмоприводтың жалпы өнімділігін және сенімділігін арттырады.
Негізгі сипаттамалар және өлшемдері
Өндіріс материалдары ретінде мырышталған болат қолданылады, бұл құрылғыға жоғары коррозияға төзімділік пен ұзақ қызмет ету мерзімін береді, ылғалдылық және агрессивті орталар жағдайында да. Конструкция ішіндегі шарлы жұп ±5°-қа дейінгі бұрыштық ауытқуға мүмкіндік береді. Бұл цилиндрдің тығыздағыштары мен бағыттаушыларының бұрылып кетуін және ерте зақымдануын болдырмайтын шешуші фактор болып табылады.
Диаметрі 32-ден 125 мм-ге дейінгі цилиндрлерге қосылуға арналған шаровой шарнир для пневмоцилиндров по ISO 6431 салмағы 220 граммнан 2,15 келограмға дейін өзгереді. Жалпы биіктік (H) 32-ден 70 мм-ге дейінгі аралықта болады. Өнім Код ТН ВЭД: 8483 90 9000 – Машина және аппараттардың басқа бөліктері деп жіктеледі.
| Цилиндр диаметрі, мм |
B (корпус ені) |
C (платформа өлшемі) |
H (жалпы биіктік) |
M (орнату бөлігі биіктігі) |
CH (тесік диаметрі) |
CH1 (тереңдігі) |
SW1 (алтыбұрышты ашқыш) |
КК (шток резьбасы) |
Салмақ, г |
Белгіленуі (код) |
| 32 |
71 |
20 |
32 |
20 |
12 |
19 |
30 |
М10х1,25 |
220 |
А032-003 |
| 40 |
75 |
24 |
32 |
20 |
12 |
19 |
30 |
М12х1,25 |
230 |
А040-003 |
| 50-63 |
103 |
32 |
45 |
32 |
20 |
30 |
41 |
М16х1,5 |
660 |
А050-003 |
| 80-100 |
119 |
40 |
45 |
40 |
20 |
30 |
41 |
М20х1,5 |
700 |
А080-003 |
| 125 |
147 |
54 |
70 |
48 |
24 |
54 |
64 |
М27х2 |
2150 |
А125-003 |
Изображение 1: Стандартный шаровой шарнир для пневмоцилиндров по ISO 6431 от производителя Гидротех. Материал корпуса – оцинкованная сталь.

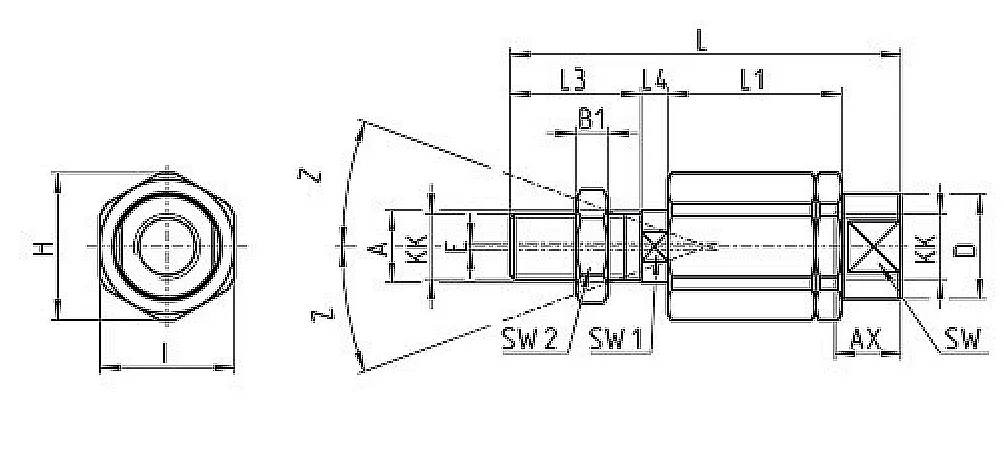

Изображение 2: Технический чертеж шарового шарнира с указанием габаритных и присоединительных размеров. Ключевые параметры: B, C, H, M, SW1.
Пневматик жүйесіне қызмет көрсететін шебер жас инженерден сұрайды: «Цилиндрдің штогы неліктен солға қисаяды деп ойлайсың?» Жас маман жауап береді: «Маған осы шаровой шарнир для пневмоцилиндров по ISO 6431 қажет деген сөз шығар!» – «Дәл сондай!» – деп күледі шебер, – «Ол барлық қиылыстарды тегістейді!»
Техникалық сипаттамалар және жұмыс жағдайлары
| Параметр |
Мәні / Сипаттамасы |
| Жұмыс қысымы (номинал) |
16 бар (1,6 МПа) дейін |
| Жұмыс температурасы ауқымы |
-20°C-тан +80°C-қа дейін |
| Жұмыс ортасының түрі |
Сығылған ауа (кургатылған, майсыз), инертті газдар. |
| Қосылым өлшемдері (шток резьбасы) |
М10х1,25; М12х1,25; М16х1,5; М20х1,5; М27х2 (цилиндр диаметріне байланысты) |
| Салмақ (жоғарыдағы кесте) |
220 г – 2150 г |
| Бос ауытқу бұрышы |
Осьтен ±5° |
| Өнімділік / Өткізу қабілеті |
Арнайы өткізу қабілеті қажет емес, бұл механикалық күшті беру түйіні. |
| Стандарт |
ISO 6431 (DIN ISO 6431 сәйкес келеді) |
Жұмыс принципі және орнату
Шаровой шарнир для пневмоцилиндров по ISO 6431 пневмоцилиндр штогына резьба арқылы бекітіледі, ал екінші жағынан бос ойық немесе платформа арқылы жүкке тікелей немесе бұрандалы байланыспен қосылады. Ішіндегі шарлы механизм күшті барлық бағытта біркелкі таратып, шток пен қосылатын элемент арасындағы кішкене бұрыштық ауытқуларды еркін өтеуге мүмкіндік береді. Бұл жүйедегі бүйірлік кернеуді толық жояды, осылайша пневмоприводтың барлық элементтерінің қызмет ету мерзімі ұзарады. Дұрыс таңдалған шаровой шарнир для пневмоцилиндров по ISO 6431 жүйенің өнімділігін қамтамасыз етудің негізгі факторы болып табылады.
Температуралық режим және қызмет мерзімі
Бұл құрылғы стандартты өнеркәсіптік температуралық диапазонда жұмыс істеуге есептелген. Төмен температура жағдайларында ( -20°C-тан төмен) шарлы буында арнайы суыққа төзімді майлағыш зат қолдану ұсынылады. Эксплуатация шарттарын (жұмыс ортасының тазалығы, соққылы жүктемелердің жоқтығы) сақтаған кезде шаровой шарнир для пневмоцилиндров по ISO 6431 кемінде 1 миллион жүктеме цикліне шыдайды, бұл өнеркәсіптік қолданбаларда жоғары сенімділікті көрсетеді.
Қолдану саласы және үйлесімді жабдықтар
Бұл стандартты түйіндер станок жасау, орау машиналары, автоматтандырылған өндіріс желілері, престер, робототехника сияқты кең ауқымды салаларда қолданылады. Олар ISO 6431 стандартына сәйкес келетін Festo, SMC, Camozzi, Aventics, Metal Work және, әрине, Гидротех бренді сияқты негізгі өндірушілердің пневмоцилиндрлерімен толық үйлесімді. Шаровой шарнир для пневмоцилиндров по ISO 6431 арнайы жылжымалы бекітпелері бар жабдықтарда немесе негізгі конструкциялардың шамалы деформациясы мүмкін болатын жүйелерде орнату үшін өте маңызды.
Жөндеу жиынтығы және қосалқы бөлшектер
Шаровой шарнир для пневмоцилиндров по ISO 6431 бөлшектей алмайтын түйін болып табылады және әдетте жөнделмейді. Тозу немесе зақымдану жағдайында толық ауыстыру ұсынылады. Ең жиі тозуға ұшырайтын бөліктер – шарлы бет пен оның төсегіші. Резьбалы қосылымдағы модельдер үшін дұрыс орнату кезінде резьбаның өзінің тозуы екіталай.
Белгіленуі және тапсырыс мысалы
Өнім моделінің коды АXXX-003 құрылымына ие, мұндағы XXX – бұл цилиндрдің диаметрі мм-мен (мысалы, 032, 040, 050, 080, 125). Бұл код тапсырыс беру кезінде біржақты идентификациялау үшін қолданылады. Мысалы, диаметрі 63 мм цилиндр үшін шаровой шарнир для пневмоцилиндров по ISO 6431 А050-003 белгіленуімен қажет болады.
Тапсырыстың мысалдық тіркесімі: «Цилиндр диаметрі 40 мм болатын шаровой шарнир для пневмоцилиндров по ISO 6431, А040-003 коды, 2 дана».
Қазақстан бойынша жеткізу және COD
Гидротех компаниясы шаровой шарнир для пневмоцилиндров по ISO 6431 өнімдерін Астана, Алматы, Шымкент, Қарағанды, Ақтөбе, Тараз, Павлодар, Өскемен қалаларын қоса барлық Қазақстан аймақтарына, сондай-ақ ТМД елдеріне жеткізу жүргізеді. Негізгі қойма Ақтау қаласында орналасқан, бұл елдің батыс аймақтарына жылдам жүк түсіруге мүмкіндік береді.
Жиі қойылатын сұрақтар (FAQ)
Цилиндрімге қандай шаровой шарнир для пневмоцилиндров по ISO 6431 таңдау керек?
Негізгі параметр – пневмоцилиндрдің қосылым диаметрі (32, 40, 50, 63, 80, 100, 125 мм). Сіз осы диаметрді немесе цилиндріңіздің моделін білуіңіз керек. Сондай-ақ цилиндр штогындағы резьба түріне назар аударыңыз, ол «КК» деп белгіленген өлшемдер кестесінде көрсетілген. Дұрыс таңдау үшін біздің Контакты арқылы техникалық кеңес алуға болады.
Бұл шарнирлер Festo немесе SMC цилиндрлерімен үйлесімді ме?
Иә, толықтай. Біздің шарниріміз және жетекші брендтердің цилиндрлері ISO 6431 халықаралық стандартына сәйкес келетіндіктен, қосылғанда ешқандай проблемалар туылмайды. Бұл стандартталған түйін болып табылады.
Қазақстанның басқа қалаларына жеткізу мерзімдері қандай?
Ақтаудағы қоймада бар болған жағдайда, жүк жөнелтілуі 1-2 жұмыс күні ішінде жүзеге асырылады. Ірі қалаларға (Астана, Алматы) жеткізу 3-5 күнді, аймақтарға – 7 күнге дейін алады.
Шарнирді қатты суық жағдайда, мысалы, қыста сыртта пайдалануға бола ма?
Иә, жұмыс диапазоны -20°C-тан басталады. Шамадан тыс жағдайлар үшін арнайы майлағышты таңдау үшін gidro777.kz мамандарынан кеңес алуды ұсынамыз.
Шаровой шарнир для пневмоцилиндров по ISO 6431 таңдау – бұл жабдығыңыздың сенімділігі мен ұзақ мерзімділігіне салынған инвестиция. Ақтаудағы меншікті қоймасы бар Қазақстандық бренд және жеткізуші ретінде Гидротех өнім сапасын, стандартқа толық сәйкестігін және ҚР және ТМД бойынша жылдам логистиканы кепілдейді. Тапсырыс беру және кеңес алу үшін сайттағы тапсырыс формасын пайдаланыңыз немесе Контакты арқылы байласыңыз.
