Элементы крепления пневмоцилиндров

Назначение и описание серии элементов крепления

Без надежного соединения цилиндра с рамой или другим механизмом не обходится ни одна пневмосистема. Наша серия элементов крепления пневмоцилиндров от бренда Гидротех создана для обеспечения безопасного, жесткого или подвижного монтажа пневмоцилиндров на самых разных производствах Казахстана – от машиностроения в Усть-Каменогорске до горно-перерабатывающих комбинатов. Это универсальные монтажные части, которые подходят для цилиндров стандартных диаметров гильзы от 32 до 250 мм.

Именно правильный подбор элементов крепления пневмоцилиндров определяет вектор усилия, компенсирует возможные перекосы и обеспечивает долгий срок службы всего привода. Каждый тип крепления – от жесткой лапы до шарнирной головки – решает свою задачу, будь то статичная установка или работа с переменным углом нагрузки.

Основные модификации и их применение

Серия включает разные типы элементов крепления пневмоцилиндров, каждый из которых мы рассмотрим подробнее.

Комплектующие для монтажа:

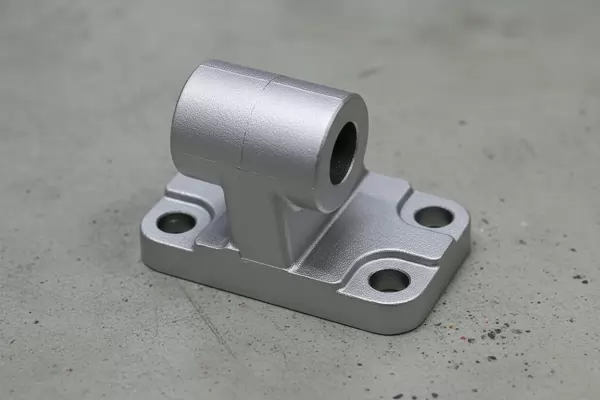

• Проушина и Вилка: Парные элементы, образующие шарнирное соединение. Позволяют цилиндру качаться в одной плоскости. Часто применяются в подъемных механизмах, таких как қолды көтергіш (ручные подъемники).

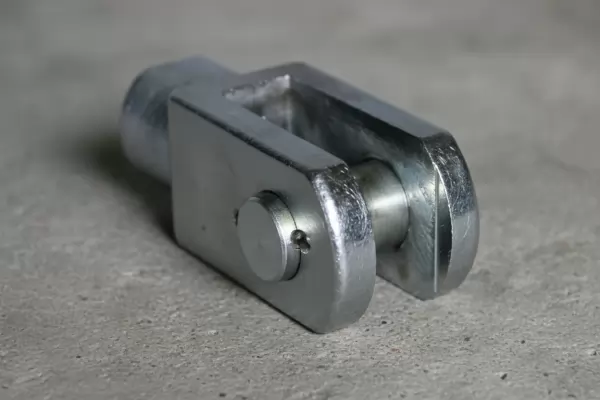

• Головка вилкообразная: Более компактный вариант вилки, часто интегрируется непосредственно в шток или заднюю крышку цилиндра для экономии места.

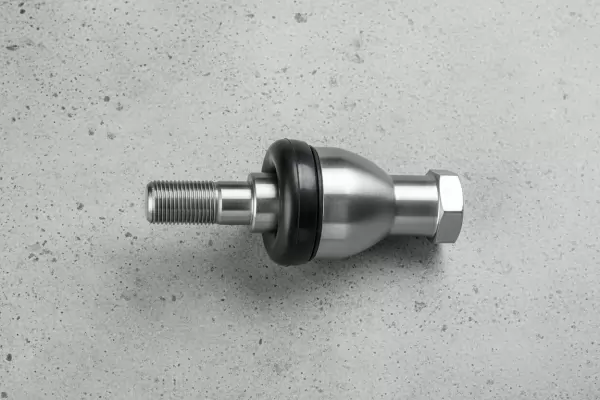

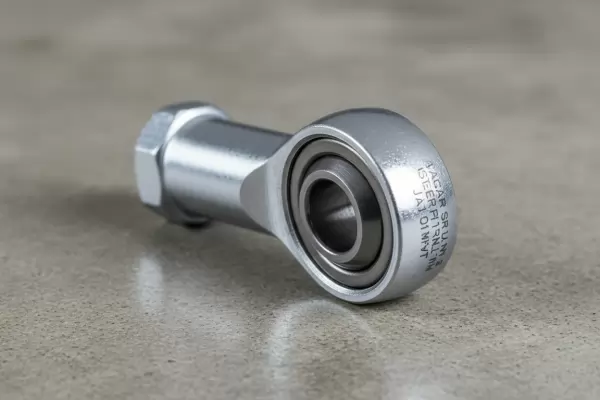

• Головка шарнирная: Обеспечивает подвижность в двух плоскостях (сферический шарнир), компенсирует значительные перекосы и несоосности, что особенно важно в условиях вибрации, например, на транспортерах руды.

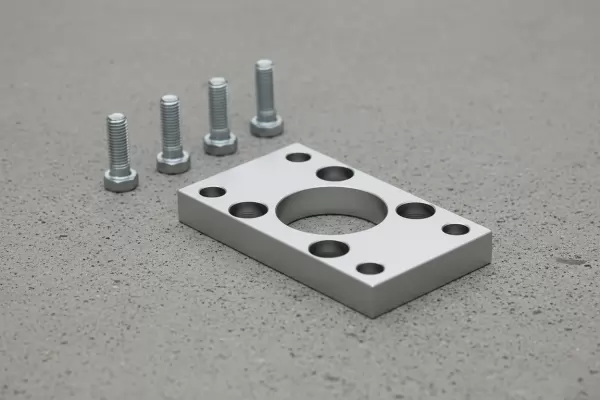

• Фланец: Крепеж передней или задней части цилиндра жестко и неподвижно к несущей конструкции. Обеспечивает максимальную точность направляющей штока. Бывает квадратный и круглый.
• Лапа: Классический и самый распространенный тип крепления. Цилиндр крепится с помощью двух лап (одна или две в зависимости от исполнения) на плоскости, как правило, через отверстия под болты. Простота и надежность – главные качества.
• Цапфа: Предоставляет точку вращения на корпусе цилиндра. Часто используется в механизмах поворота или опрокидывания.
• Гайка штока: Один из ключевых элементов крепления пневмоцилиндров на стороне штока. Служит для присоединения различных наконечников (резьбовая вилка, проушина) к концу штока, передавая усилие на рабочий орган.

Технические данные и совместимость

Все элементы крепления пневмоцилиндров Гидротех изготавливаются из качественной конструкционной стали с последующей антикоррозионной обработкой (чаще всего цинкование). Они рассчитаны на работу в составе пневмопривода, то есть совместимы со сжатым воздухом – основной рабочей средой пневмосистем. Рабочее давление соответствует стандартным для пневматики 0.6-1.0 МПа (6-10 бар). Температурный диапазон эксплуатации составляет от -20°C до +80°C, что полностью покрывает климатические особенности Казахстана – от зимнего Актау до летней Алматы.

Ключевые преимущества монтажных элементов Гидротех

Выбирая элементы крепления пневмоцилиндров нашего производства, вы получаете несколько существенных выгод:

• Стандартизация: Полное соответствие посадочным размерам цилиндров стандартных серий (ISO 6431, DIN ISO 6431). Это означает, что наши комплектующие можно использовать для модернизации оборудования разных марок.
• Надежность: Все детали проходят контроль на соответствие чертежам и прочность. Мы понимаем, что отказ крепления – это авария и простой линии.
• Оперативная поставка: Наш склад в Костанае позволяет быстро собрать и отправить заказ любой сложности в любой регион страны.
• Консультационная поддержка: Наши инженеры помогут подобрать правильные элементы крепления пневмоцилиндров под вашу конкретную задачу, учитывая тип нагрузки и условия эксплуатации.

Инженер на заводе в Караганде показывает новичку пневмолинию: "Вот видишь, цилиндр держится на одном маленьком болте? Это неспроста. Это специальная система быстрого демонтажа, когда шеф приходит с проверкой". Шеф из-за угла: "Это называется – забыли поставить вторую лапу из элементов крепления пневмоцилиндров!"

Таблица совместимости по типоразмерам

В таблице ниже представлена совместимость различных типов креплений с диаметрами гильз пневмоцилиндров. Наличие ячейки означает, что данный тип элемента доступен для указанного диаметра.

Принцип монтажа и установки

Установка элементов крепления пневмоцилиндров – ответственная операция. Для фланцев и лап требуется точное сверление отверстий в несущей конструкции по предоставленному шаблону. Шарнирные соединения (проушина-вилка, шарнирная головка) монтируются с помощью пальцев (осей), которые фиксируются шплинтами или стопорными кольцами. Крайне важно соблюдать момент затяжки крепежных болтов и не допускать перекоса при установке цилиндра. Неправильный монтаж может привести к повышенному износу уплотнений штока и гильзы, снижению эффективности и преждевременному выходу из строя.

Область применения в Казахстане

Наши элементы крепления пневмоцилиндров находят применение во всех отраслях промышленности республики:

• Машиностроение и металлообработка: Станочные приспособления, прессы, манипуляторы для позиционирования заготовок.
• Горнодобывающая и перерабатывающая промышленность: Затворы и шиберы на транспортерах, механизмы разгрузки вагонов-думпкаров, фиксаторы сит грохотов.
• Сельское хозяйство и пищевая промышленность: Клапаны на линиях по производству сүт (молока), механизмы упаковочных автоматов, приводы вентиляционных заслонок на элеваторах.
• Нефтегазовый сектор: Вспомогательные механизмы на ремонтных стендах, приводы запорной арматуры на вспомогательных линиях.
• Деревообработка и производство мебели: Прижимные устройства на фрезерных станках, механизмы подачи заготовок.

Комплектация и запасные части

Чаще всего необходим полный комплект крепления для конкретной стороны цилиндра (задняя крышка и шток). Стандартный ремкомплект для шарнирного соединения, например, может включать в себя сам палец (ось), стопорное кольцо или шплинт. Наиболее часто изнашиваемыми деталями в элементах крепления пневмоцилиндров являются именно эти пальцы и шплинты в подвижных соединениях, а также резьба на гайке штока при частых переподключениях.

Кодировка и пример заказа

Условное обозначение строится по принципу: [Тип крепления] - [Диаметр цилиндра] - [Материал/покрытие]. Например, заказ на фланец для цилиндра диаметром 100 мм может выглядеть как «Фланец 100 Zn». Для точного заказа необходимо знать тип крепления, требуемый диаметр гильзы цилиндра и возможно, тип резьбы на штоке (для гайки штока).

Пример: Для замены на автоматической линии в Павлодаре требуется шарнирная головка на цилиндр 63 мм. Ваш заказ: «Головка шарнирная 63».

Доставка по всему Казахстану и СНГ

Компания Гидротех осуществляет прямые поставки элементов крепления пневмоцилиндров со склада в Костанае в любую точку Казахстана и стран СНГ. Мы оперативно доставим вашу партию в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Узбекистан и другие страны. Работаем как с крупными промышленными предприятиями, так и с малыми сервисными мастерскими.

Правильный выбор и качественный монтаж – залог долгой и безаварийной службы вашего пневмооборудования. Доверяйте проверенному поставщику. Обращайтесь за консультацией и оформлением заказа прямо на нашем сайте gidro777.kz или через форму обратной связи.
