Элементы крепления цилиндра и штока МЦМ представляют собой группу специальных аксессуаров и комплектующих, предназначенных для надежного монтажа миниатюрных пневматических цилиндров (МЦ) серии МЦМ на рабочую поверхность или технологическое оборудование, а также для соединения их штоков с исполнительными механизмами. Правильный выбор монтажных элементов напрямую влияет на долговечность цилиндра, минимизацию паразитных нагрузок на шток и корпус, а также на точность и стабильность работы всей пневматической системы. В линейке бренда Гидротех представлен полный спектр данных компонентов, учитывающий особенности эксплуатации в условиях Казахстана.
Описание и назначение серии элементов крепления МЦМ
Серия элементов крепления для цилиндров МЦМ включает в себя три основных типа компонентов для фиксации корпуса и три типа для соединения штока. Каждый тип решает свою задачу: лапы используются для стандартного параллельного монтажа, фланцы — для жесткого фронтального крепления, а кронштейны для задней крышки предоставляют максимальную гибкость, позволяя устанавливать цилиндр под углом и обеспечивая самовыравнивание. Для штока предлагаются вилкообразные головки для шарнирного соединения, шарнирные головки для компенсации угловой несоосности и универсальные муфты, способные компенсировать как угловое, так и параллельное смещение осей.
Условное обозначение и код модели
Каждый элемент крепления цилиндра и штока МЦМ имеет четкую систему маркировки, которая закодирована в его условном обозначении. Эта система помогает быстро идентифицировать тип элемента, его размер и способ крепления при заказе.

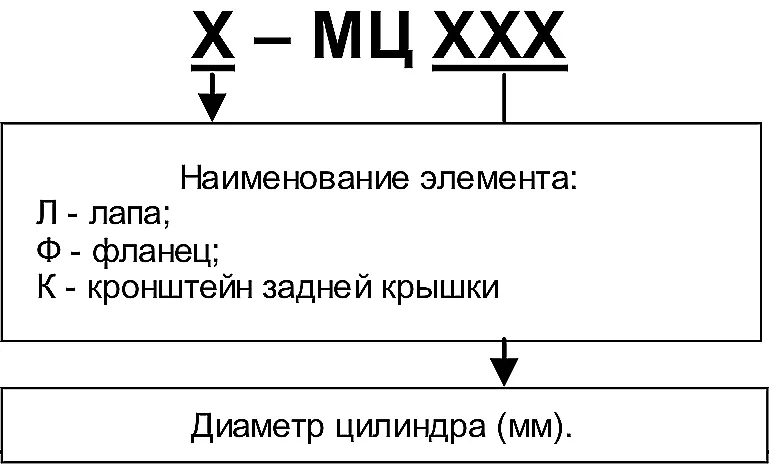

Структурная схема обозначения элементов крепления цилиндров:
Расшифровка обозначения включает в себя тип элемента (Л — лапа, Ф — фланец, К — кронштейн), диаметр цилиндра, для которого предназначен элемент, и дополнительные модификации.
Монтажник спрашивает у инженера: «Чем крепить будем этот МЦМ?». Тот отвечает: «Возьми фланец, лапу и кронштейн – всё в одном комплекте!». Монтажник удивляется: «Так ему и хвост, и грива, и ноги нужны? Это ж не лошадь, а элемент крепления цилиндра и штока МЦМ!»
Габаритные размеры и вес элементов крепления
Элементы крепления цилиндра и штока МЦМ изготавливаются под конкретные диаметры цилиндров серии МЦМ. Их габариты и масса минимальны, что соответствует концепции миниатюрных пневматических устройств. Код ТН ВЭД для данных изделий, как правило, относится к группе 8302 – «Фурнитура, скобы… для мебели, дверей, лестниц…», но точный код зависит от материала и типа крепежа.
| Тип элемента | Диаметр цилиндра МЦМ, мм | Приблизительная масса, г | Материал |
|---|
| Лапа | 8, 10, 12, 16, 20, 25 | 15 – 40 | Алюминиевый сплав, сталь |
| Фланец | 8, 10, 12, 16, 20, 25 | 20 – 60 | Алюминиевый сплав |
| Кронштейн | 8, 10, 12, 16, 20, 25 | 25 – 70 | Алюминиевый сплав |
| Вилкообразная головка (ВГ) | М4, М5, М6 | 5 – 15 | Сталь, латунь |
| Шарнирная головка (ШГ) | М4, М5, М6 | 8 – 20 | Сталь |
| Муфта (МК) | М4, М5, М6 | 10 – 25 | Сталь |
Технические характеристики и принцип работы
Элементы крепления цилиндра:
- Лапа: Предназначена для монтажа цилиндра параллельно плоскости через отверстия в лапах. Обеспечивает простую и надежную установку.
- Фланец: Позволяет жестко закрепить цилиндр за его переднюю часть на вертикальную или горизонтальную поверхность. Идеален для случаев, когда требуется компактность по длине.
- Кронштейн для задней крышки: Крепится к задней части цилиндра и позволяет осуществлять монтаж как параллельно, так и под прямым углом к поверхности. Конструкция часто включает в себе шарнир, обеспечивающий самовыравнивание и компенсацию небольших перекосов, что снижает износ штока и направляющих.
Элементы крепления штока цилиндра:

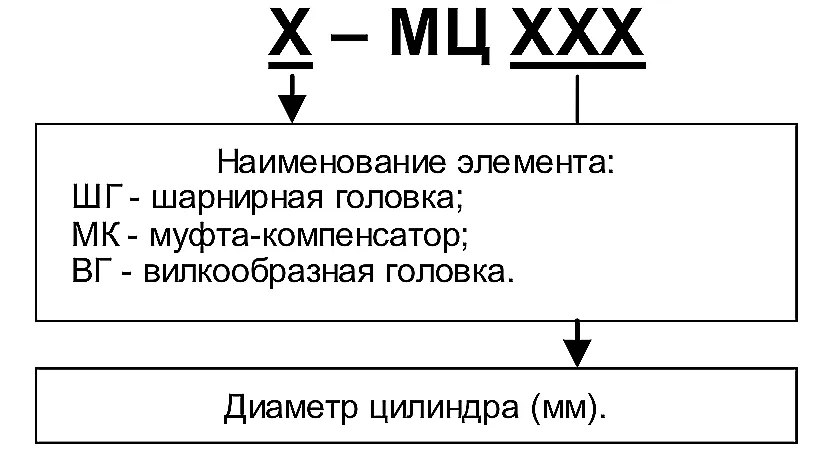

Структурная схема обозначения элементов крепления штока миницилиндров:

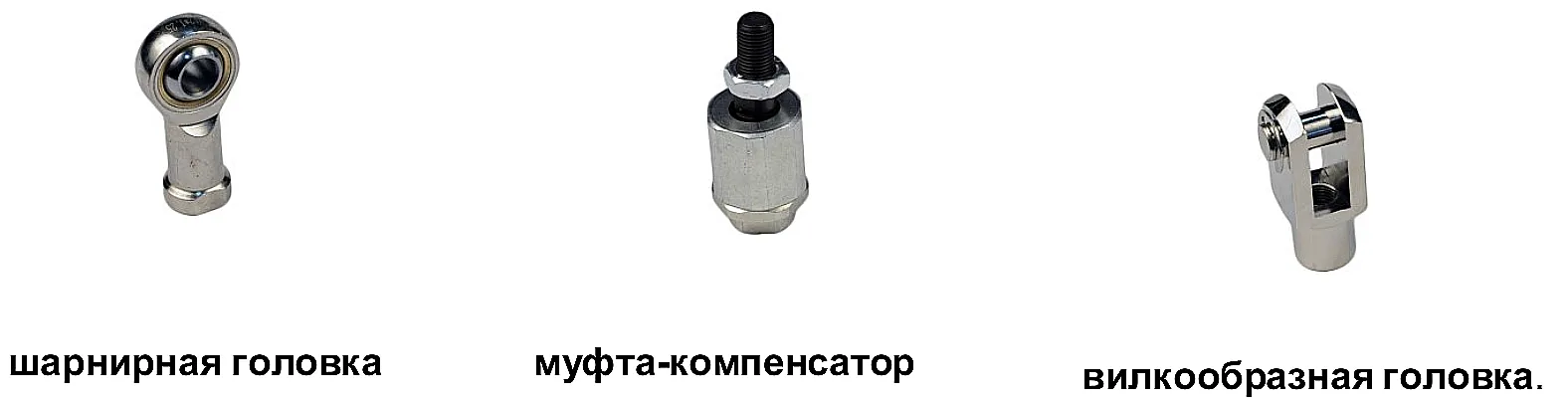

Типы элементов крепления штока:
- Вилкообразная головка (ВГ): Обеспечивает классическое шарнирное соединение. На штоке цилиндра создается вращательное движение, которое через палец передается на присоединяемый механизм.
- Шарнирная головка (ШГ): Имеет встроенный шарнир, который допускает отклонение оси штока от оси крепления ведомого механизма в небольшом угле. Это защищает резьбу штока и соединение от излома при неидеальной соосности.
- Муфта (МК): Самый универсальный элемент. Конструкция муфты часто включает в себя карданное или гибкое соединение, позволяющее компенсировать не только угловое, но и небольшое параллельное смещение между осью штока и осью точки крепления на ведомом механизме.
Температурный режим и область применения
Элементы крепления цилиндра и штока МЦМ рассчитаны на работу в стандартном промышленном температурном диапазоне, как и сами пневмоцилиндры, обычно от -10°C до +80°C. Они применяются везде, где используются миниатюрные пневмоцилиндры серии МЦМ: в станкостроении, в системах автоматизации технологических процессов, в пищевой и упаковочной промышленности, в робототехнике и манипуляторах, в производстве медицинского и измерительного оборудования. Например, фланцевое крепление часто используется в компактных модулях подачи, а кронштейны с самовыравниванием — в механизмах с возможностью небольшого изменения геометрии в процессе работы. На казахстанских предприятиях в Актобе, Караганде или Павлодаре такие решения востребованы для модернизации конвейерных линий и автоматизированных участков.
Состав ремкомплекта и часто заменяемые детали
Элементы крепления цилиндра и штока МЦМ сами по себе относятся к категории долговечных компонентов, не требующих регулярного обслуживания. Однако в условиях интенсивной эксплуатации или при возникновении ударных нагрузок могут потребовать замены следующие составные части:
| Элемент | Часто заменяемая деталь | Причина возможной поломки |
|---|
| Вилкообразная/шарнирная головка | Палец шарнира, втулка | Естественный износ от трения, деформация от перегрузки |
| Муфта (МК) | Гибкий элемент (резиновая вставка, пружина), крепежные винты | Усталость материала, ослабление крепления |
| Лапа, фланец, кронштейн | Крепежные винты | Ослабление, срыв резьбы |
Рекомендуется иметь на складе запасные крепежные винты и пальцы для головок штока.
Примеры заказа элементов крепления МЦМ
Для корректного заказа необходимо указать полное условное обозначение, которое складывается из обозначения самого цилиндра МЦМ и кода требуемого элемента крепления согласно структурным схемам.
Пример 1: Цилиндр МЦМ 16×50 с лапами и вилкообразной головкой штока. Заказ: «МЦМ 16×50 + Л + ВГ».
Пример 2: Цилиндр МЦМ 10×25 с фланцевым креплением и шарнирной головкой для компенсации несоосности. Заказ: «МЦМ 10×25 + Ф + ШГ».
Пример 3: Цилиндр МЦМ 20×100 с кронштейном для задней крышки и универсальной муфтой на штоке. Заказ: «МЦМ 20×100 + К + МК».
Вы всегда можете получить консультацию по подбору элементов крепления цилиндра и штока МЦМ под вашу конкретную задачу у специалистов компании Гидротех.
Доставка по Казахстану и странам СНГ
Компания Гидротех, являясь прямым поставщиком пневмоавтоматики, осуществляет поставки элементов крепления цилиндра и штока МЦМ во все регионы Республики Казахстан, включая Астану, Алматы, Шымкент, Караганду, Актобе (наш основной логистический хаб), Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Мы обеспечиваем оперативную обработку заказов и гибкие условия доставки, что делает сотрудничество удобным для предприятий по всей стране.
Выбирая оригинальные элементы крепления цилиндра и штока МЦМ от бренда Гидротех, вы гарантируете надежный монтаж и долгую бесперебойную работу вашего пневматического оборудования. Наши специалисты помогут подобрать оптимальное решение для любой технологической задачи, возникающей на производстве в Казахстане.
