Надежные крепления для ваших пневматических цилиндров
Правильный выбор и монтаж креплений для пневмоцилиндров серии 40(41,60,61)M(N,L)2 — это залог долговечной, стабильной и безопасной работы всего пневматического оборудования. Эти крепления служат соединительным звеном между цилиндром и станиной либо исполнительным механизмом, обеспечивая точное позиционирование и компенсацию возможных перекосов. От их надежности напрямую зависит производительность и безотказность станков, роботов и автоматических линий. В условиях казахстанского производства, в том числе на нефтегазовых и машиностроительных предприятиях Актау, Атырау и Павлодара, к надежности крепежных элементов предъявляются повышенные требования. Использование оригинальных или качественно совместимых креплений гарантирует, что мощный пневмоцилиндр будет работать в оптимальном режиме, без излишних вибраций и преждевременного износа. Правильно подобранные крепления для пневмоцилиндров 40(41,60,61)M(N,L)2 минимизируют нагрузку на корпус и шток, что критически важно для поддержания высокого давления и сохранения точности перемещений. В нашем каталоге представлен полный спектр элементов для любых условий монтажа: от стандартных лап до сложных комбинированных шарнирных систем, обеспечивающих подвижность в нескольких плоскостях. Каждый элемент — «голова» (бас) вашей пневмосистемы, и без него вся конструкция становится неустойчивой.
Диалог на производстве: – Қарағым, бұл пневмоцилиндр неге жүрмейді? – Бастыңыз (крепление) жоқ па? Бас жоқ болса, дене қалай жүреді? Крепления для пневмоцилиндров 40M2 — это главное!
Основные типы креплений корпуса и штока
Для удобства выбора все элементы крепления для пневмоцилиндров 40(41,60,61)M(N,L)2 можно разделить на две большие группы: крепления корпуса (цилиндра) и крепления штока. Выбор конкретного типа зависит от необходимой степени свободы, направления рабочего усилия, особенностей монтажного пространства и характера нагрузки (осевая, радиальная, комбинированная). Ключевыми параметрами подбора служат тип рабочей среды (сжатый воздух), максимальное рабочее давление, присоединительные размеры (резьба, межосевые расстояния, диаметры отверстий) и масса самого узла.
Крепления цилиндров
| Крепления цилиндров для серий 40M2, 41M2, 60M2, 61M2 |

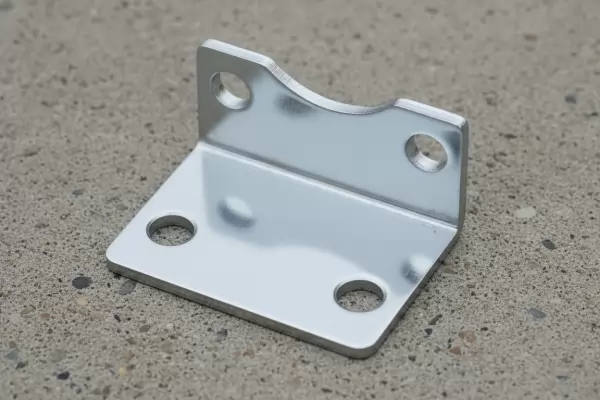

Лапы
(Обозначение B-41-...) |

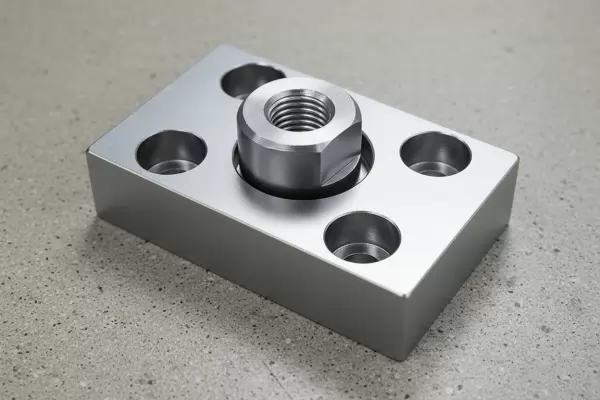

Фланец
(Обозначение D-E-41-...) |

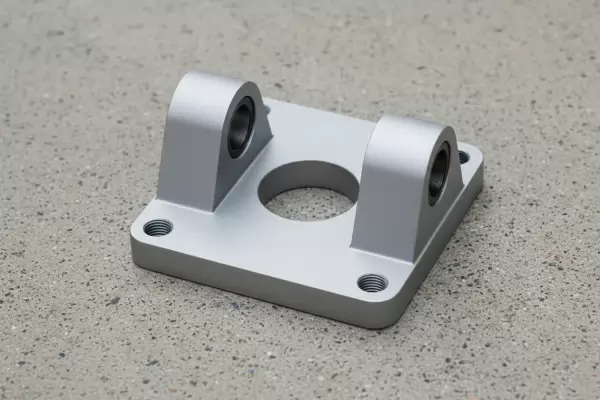

Цапфа охватывающая
(Обозначение C-41-..., H-41-..., C-H-41-...) |
Подвеска охватываемая
(Обозначение L-41-...) |

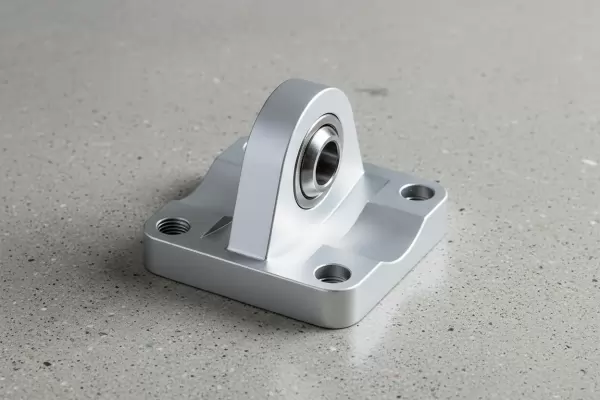

Сферический шарнир
(Обозначение R-41-...) |

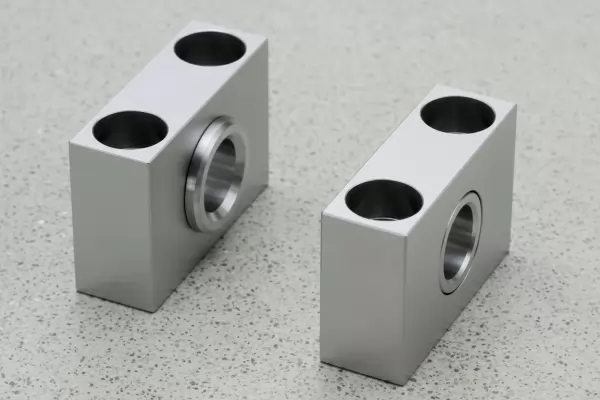

Центральная подвеска
(Обозначение F-61-..., F-41-..., F-...) |

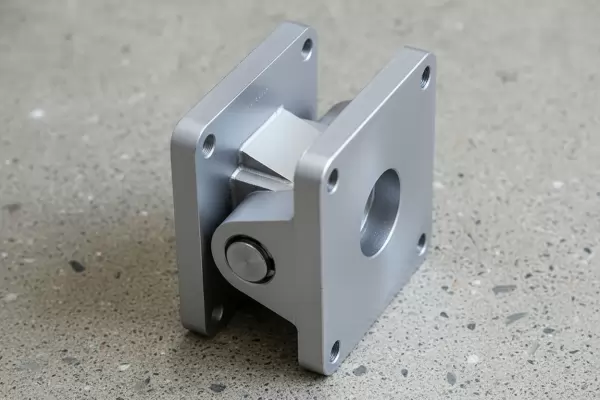

Шарнирное крепление
(Комбинация C+L+S) |
Шарнирное крепление под углом
(Обозначение ZC-...) |
Ответный кронштейн центральной подвески
(Обозначение BF-...) |
Лапы (B-41-...) — это самое простое и распространенное крепление, предназначенное для монтажа цилиндра на плоскую поверхность через отверстия в лапах. Подходит для большинства стандартных применений с осевой нагрузкой. Фланцы (D-E-41-...) обеспечивают жесткое торцевое крепление, часто используются, когда необходимо зафиксировать цилиндр со стороны штока или для компактного монтажа. Цапфа охватывающая (C-41-...) и подвеска охватываемая (L-41-...) позволяют осуществлять поворот цилиндра вокруг своей оси, что крайне важно для компенсации несоосности. Сферические шарниры (R-41-...) дают еще большую свободу, допуская небольшие угловые отклонения. Центральные подвески с ответными кронштейнами и комбинированные шарнирные крепления — это решения для сложных кинематических схем, где цилиндр должен качаться или поворачиваться в процессе работы.
Крепления штока
| Крепления штока для пневмоцилиндров |

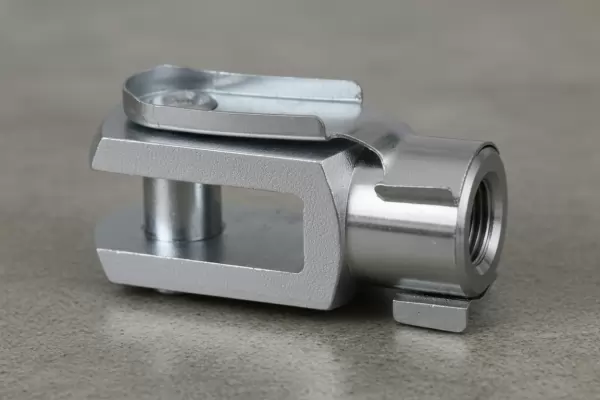

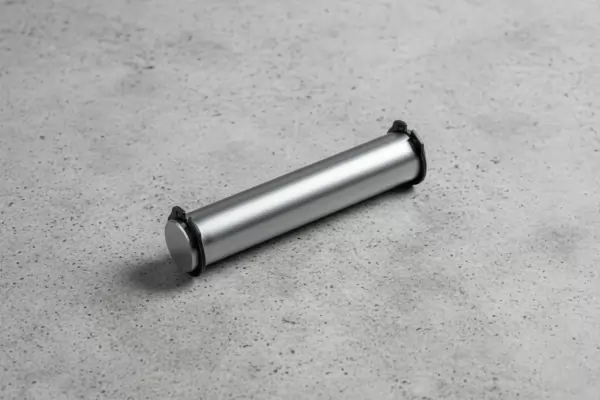

Вилка штока
(Обозначение G-...) |

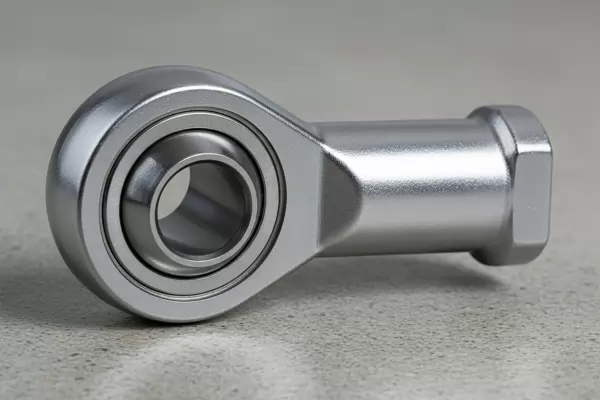

Сферический наконечник
(Обозначение GA-...) |

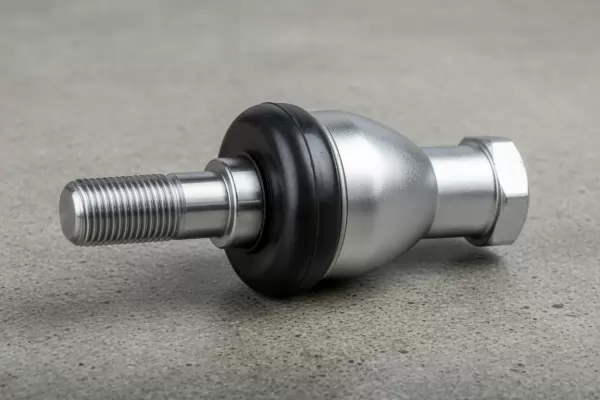

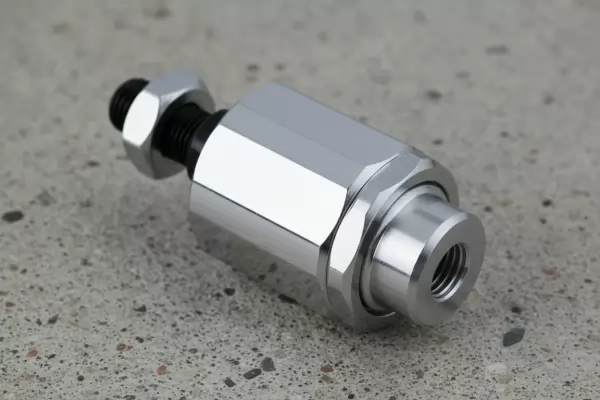

Шаровый шарнир
(Обозначение GY-...) |
Эти элементы крепятся на конец штока пневмоцилиндра и служат для его соединения с приводимым механизмом. Вилка штока (G-...) является универсальным элементом для соединения через палец. Сферические наконечники (GA-...) и шаровые шарниры (GY-...) компенсируют возможные перекосы и угловые смещения, защищая резьбу штока и сальники цилиндра от боковых нагрузок, что значительно продлевает срок службы всего узла.
Принцип работы и важность правильного выбора
Крепления для пневмоцилиндров серии 40(41,60,61)M(N,L)2 работают по простому механическому принципу, но их роль нельзя недооценивать. Они преобразуют мощное линейное усилие, создаваемое цилиндром, в полезную работу, передавая его на инструмент или деталь строго по заданной траектории. Неподвижные крепления (лапы, фланцы) воспринимают реактивные силы и удерживают корпус на месте. Шарнирные крепления (цапфы, подвески) позволяют цилиндру «подстраиваться» под движение, исключая заклинивание и изгиб штока, который может возникнуть из-за неточности монтажа или тепловых деформаций станины. Использование неподходящих или некачественных креплений для пневмоцилиндров 40(41,60,61)M(N,L)2 ведет к появлению люфтов, ускоренному износу штоковых уплотнений, потере мощности и, в итоге, к поломке дорогостоящего цилиндра или всего оборудования. Именно поэтому мы настоятельно рекомендуем приобретать крепления как отдельную, но обязательную позицию при заказе или ремонте пневмоцилиндров.
Область применения в Казахстане
Крепления для пневмоцилиндров 40(41,60,61)M(N,L)2 находят широчайшее применение практически во всех отраслях промышленности Казахстана, где используется пневмоавтоматика. Это незаменимые компоненты для:
• Станкостроения и металлообработки: В зажимных устройствах, механизмах подачи, позиционерах на токарных, фрезерных и шлифовальных станках в цехах Караганды и Усть-Каменогорска.
• Упаковочного и пищевого оборудования: В приводе ножей, транспортеров, дозаторов на молочных и мясоперерабатывающих комбинатах.
• Деревообрабатывающей промышленности: В прессах, механизмах фиксации заготовок.
• Робототехники и манипуляторов: Для создания подвижных сочленений в автоматизированных комплексах.
• Горнодобывающего и нефтегазового сектора: В системах управления заслонками, вентилями, аварийными клапанами, где требуется особая надежность креплений для работы под давлением.
Условное обозначение и заказ
Крепления для пневмоцилиндров 40(41,60,61)M(N,L)2 имеют четкую систему маркировки, которая позволяет однозначно определить тип и присоединительные размеры. Обозначение обычно состоит из буквенного кода типа крепления (B, C, L, F, G и т.д.), через дефис может указываться серия цилиндра (41, 61), а далее – цифровой код размеров или типа резьбы. Например, B-41-32 – это лапы для цилиндра серии 41 с соответствующим межосевым расстоянием.
Важное примечание: При оформлении заявки на пневмоцилиндры 40M(N)2, 41M2, 60M(L,N)2, 61M(L)2 необходимые крепления к ним указываются отдельной позицией. Это стандартная мировая практика, позволяющая гибко комплектовать оборудование под конкретные задачи.
Примеры заказа:
1. «Пневмоцилиндр 40M2-50x100-S» + «Крепление B-41-50» (лапы).
2. «Пневмоцилиндр 61M2-80x200-S» + «Крепление F-61-80» (центральная подвеска) + «Крепление G-20» (вилка штока).
Габариты, вес и код ТН ВЭД
Габаритные размеры (длина, ширина, высота, диаметры отверстий) и масса креплений напрямую зависят от типоразмера пневмоцилиндра, к которому они предназначены. Для разных моделей в рамках одной серии эти параметры могут варьироваться. Усредненные диапазоны для наиболее популярных типов приведены в таблице ниже. Код ТН ВЭД для данных изделий, как правило, 8466 93 100 0 – «Части станков и аппаратов пневматических».
| Ориентировочные габариты и масса креплений |
| Тип крепления | Диапазон присоединительных размеров | Ориентировочная масса, кг | Примечание |
| Лапы (B-...) | Межосевое расстояние 20-100 мм | 0.1 – 1.5 | Зависят от диаметра цилиндра |
| Фланец (D-..., E-...) | Диаметр крепления 32-125 мм | 0.3 – 3.0 | Резьбовые или под болты |
| Цапфа (C-...) | Диаметр цапфы 12-40 мм | 0.2 – 1.8 | Для цилиндров с проушиной |
| Вилка штока (G-...) | Резьба штока M10-M30 | 0.05 – 0.5 | С отверстием под палец |
| Шарнир (R-..., GY-...) | Резьба M8-M20 | 0.1 – 0.8 | Допускают угловое смещение |
Срок службы и рекомендации по эксплуатации
Срок службы качественных креплений для пневмоцилиндров 40(41,60,61)M(N,L)2 сопоставим со сроком службы самого цилиндра и при правильном монтаже и эксплуатации может составлять многие годы. Критически важно соблюдать рекомендованные производителем моменты затяжки крепежных болтов, чтобы не повредить корпус крепления или резьбу в цилиндре. Для шарнирных соединений необходимо обеспечить регулярную смазку (обычно указана в паспорте на цилиндр). Следует избегать приложения ударных нагрузок и работы в средах с агрессивными химикатами, если это не предусмотрено исполнением. В случае износа (появление люфта в шарнирах, разбивание отверстий под палец в вилке) элемент подлежит замене. Для популярных моделей цилиндров, таких как 40M2 или 60M2, у нас всегда в наличии не только крепления, но и ремкомплекты, включающие сальники, манжеты и уплотнительные кольца.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать крепление к моему пневмоцилиндру серии 40(41,60,61)M(N,L)2?
Для точного подбора необходимо знать три параметра: 1) Модель и диаметр цилиндра (например, 40M2-50). 2) Требуемый тип крепления (лапа, фланец, цапфа и т.д.), исходя из схемы монтажа. 3) Размерный ряд (межосевое расстояние для лап, диаметр для фланцев, резьба для вилки). Наши специалисты всегда готовы помочь с подбором по фото, чертежу или описанию вашего оборудования.
Вы осуществляете доставку креплений по Казахстану? Какие сроки?
Да, мы доставляем заказы во все города Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, Актау и другие. Для крупных партий возможна доставка в страны СНГ. Сроки доставки зависят от города и выбранного способа (транспортная компания, курьерская служба). В Алматы и Астану доставка обычно занимает 1-2 рабочих дня, в остальные регионы — от 3 до 7 дней.
Нужно ли смазывать шарнирные крепления (цапфы, подвески, сферические шарниры)?
Да, для обеспечения плавного хода и долговечности все подвижные соединения в креплениях для пневмоцилиндров требуют периодической смазки. Тип смазки (консистентная, масло) и периодичность указаны в технической документации на пневмоцилиндр. Как правило, используется та же смазка, что и для штока.
Можно ли использовать ваши крепления для пневмоцилиндров других производителей (Festo, SMC, Aventics)?
Наши крепления для пневмоцилиндров серии 40(41,60,61)M(N,L)2 разработаны в соответствии с общепринятыми стандартами ISO. Во многих случаях они являются совместимыми аналогами для цилиндров популярных европейских и азиатских брендов. Однако для гарантии совпадения по посадочным размерам и нагрузкам мы рекомендуем прислать нам фото или чертеж вашего цилиндра, либо указать точное обозначение производителя. Несовпадение даже на миллиметр может привести к некорректной работе.
Наша компания «Гидротех» является проверенным поставщиком промышленных компонентов в Казахстане. Мы не просто продаем крепления для пневмоцилиндров 40(41,60,61)M(N,L)2, а предлагаем комплексные решения для модернизации и ремонта вашего оборудования. Штат наших инженеров базируется в Костанае и Алматы, что позволяет оперативно реагировать на запросы клиентов по всему Казахстану. Мы гарантируем качество, полное соответствие техническим требованиям и оперативную логистику до вашего предприятия. Для получения консультации и оформления заказа оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
