Пневмораспределитель крановый В71-24А – это ключевой элемент управления в пневматических контурах, обеспечивающий распределение сжатого воздуха на исполнительные механизмы. Данный клапан представляет собой надежное четырехлинейное и трехпозиционное устройство ручного привода. Он производится под отечественным брендом Гидротех, что гарантирует доступность и оперативную поставку по всему Казахстану. Основная сфера применения пневмораспределителя кранового В71-24А охватывает станкостроение, упаковочное оборудование, сельхозтехнику и другие отрасли, где требуется управление давлением воздуха.

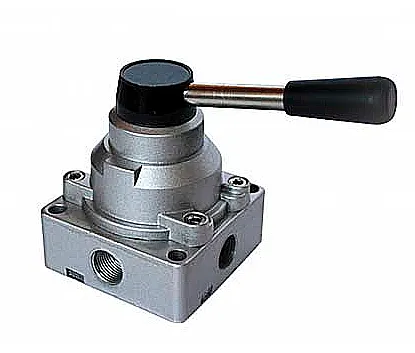

Рис. 1: Пневмораспределитель крановый В71-24А производства компании Гидротех, Казахстан. Видны четкая маркировка и рукоятка управления, подписанная согласно позициям переключения.
Назначение и описание изделия В71-24А
Пневмораспределитель крановый В71-24А предназначен для дискретного (поразрядного) управления потоками сжатого воздуха в пневмосистемах. Устройство относится к классу золотниковых распределителей и выполняет функцию переключения – подает воздух на рабочие полости потребителя (например, пневмоцилиндра) или соединяет их с атмосферой для сброса давления. Функциональность этого пневмораспределителя кранового В71-24А делает его незаменимым для реверсивного привода и безопасного останова механизмов.
На казахском языке: Пневмораспределитель крановый В71-24А - бул қысымды ауаны басқару үшін арналған механизм. Ол пневмоцилиндрлердің қозғалысын бағыттауға және олардыңен қауіпсіз токтауына мүмкіндік береді.
Ключевые параметры и рабочие характеристики
Пневмораспределитель крановый В71-24А рассчитан на долговременную работу в условиях казахстанского климата и промышленных нагрузок. Его основные технические характеристики приведены в таблице ниже.
| Параметр | Значение |
|---|
| Условный проход (Ду), мм | 16 |
| Рабочее давление (номинальное), МПа (бар) | 1,0 (10) |
| Производительность (Kv, условный расход), м³/ч | 3,6 |
| Тип рабочей среды | Сжатый осушенный воздух, степень чистоты не грубее 10-го класса по ГОСТ 17433-80 |
| Способ подключения, тип резьбы | Резьба коническая К1/2" по ГОСТ 6111-52 |
| Число линий / позиций | 4 / 3 |
| Вес, кг | 0,9 |
| Габаритные размеры (В×Ш×Г), мм | 86 × 78 × 115 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 (от –40°C до +50°C) |
| Стандарты соответствия | ТУ 4151-002-00221287-96, ГОСТ 14691-69 |
| Код ТН ВЭД | 8481.80.90.00 |
Расшифровка условного обозначения модели
Маркировка пневмораспределителя кранового В71-24А имеет четкую структуру, позволяющую идентифицировать его ключевые особенности:
- В – Тип устройства: распределитель пневматический.
- 71 – Классификация: четырехлинейный, трехпозиционный.
- 24 – Типоразмер и условный проход: 16 мм.
- А – Исполнение: нижнее присоединение и полости потребителя в средней позиции соединяются с атмосферой.
Альтернативное исполнение АВ71-24А подразумевает боковое расположение присоединительных патрубков для монтажа на вертикальные поверхности.
Конструкция и принцип работы клапана
Работа пневмораспределителя кранового В71-24А основана на перемещении золотника внутри корпуса при помощи ручного рычага. Золотник имеет канавки, которые в разных положениях соединяют или разъединяют подводящие и отводящие линии. В устройстве используется четыре основных присоединительных порта, маркированных по стандарту: P (питание), A и В (выходы к потребителям), Т (слив в атмосферу). Три позиции рычага обеспечивают управление потоком:
- Позиция 1 (левая): Подача воздуха на линию А, линия В соединена с атмосферой Т.
- Позиция 2 (нейтральная/средняя): Обе рабочие линии А и В соединены с атмосферой Т. Питание от линии Р перекрыто. Это безопасное положение, останавливающее механизм.
- Позиция 3 (правая): Подача воздуха на линию В, линия А соединена с атмосферой Т.
Благодаря такому принципу работы, пневмораспределитель крановый В71-24А позволяет эффективно управлять двухсторонними пневмоцилиндрами.
Рис. 2: Схема подключения и принципиальная пневматическая схема распределителя В71-24А, показывающая маркировку линий и логику переключения.
Области применения и совместимое оборудование
Благодаря своей надежности и универсальности, пневмораспределитель крановый В71-24А нашел широкое применение в различных отраслях промышленности Казахстана. Основные области использования включают:
- Автоматизация производственных линий: Управление толкателями, захватами, позиционерами на станках и сборочных конвейерах.
- Упаковочная и фасовочная техника: Работа пневмоприжимов и приводов механизмов подачи.
- Строительное и дорожное оборудование: Управление пневмоприводами виброплит, подъемников, опор.
- Сельскохозяйственные машины: Управление гидравликой и вспомогательными пневмосистемами комбайнов и тракторов.
- Прессы и штамповочные станки: Управление цилиндрами подачи и фиксации заготовок.
Совместимость с любым оборудованием, работающим на давлении до 1.0 МПа и требующим управления воздушными потоками, делает данный пневмораспределитель крановый В71-24А востребованным компонентом.
Технический анекдот: Инженер на предприятии жалуется коллеге: «Заказал новый пневмораспределитель крановый В71-24А, а он у меня такой тихий, что я забыл, куда его поставил!» Коллега: «Ну и слава богу, значит — никаких утечек!». Надежность проверяется именно тишиной в работе.
Температурный диапазон и срок службы
Пневмораспределитель крановый В71-24А выпускается в климатическом исполнении УХЛ4, что означает его приспособленность к эксплуатации в условиях умеренного и холодного климата с температурой воздуха от –40 до +50°С. Широкий диапазон делает его подходящим для цехов без отопления, открытых площадок и объектов на севере Казахстана.
Заявленный производителем полный 90% ресурс составляет не менее 400 000 циклов переключения. При условии использования очищенного и смазываемого воздуха, а также проведения периодического ТО (каждые 6-12 месяцев), срок службы распределителя может превышать 8-10 лет.
Требования к воздуху и условия монтажа
Для обеспечения долговечной и безотказной работы пневмораспределителя кранового В71-24А необходимо соблюдать следующие условия:
- Качество воздуха: Необходима очистка от пыли и влаги с помощью фильтра-влагоотделителя. Допустимый размер твердых частиц — не более 4 мкм (10 класс по ГОСТ 17433-80).
- Смазка: Распылённое масло в линии подачи (2-4 капли на кубометр воздуха) для продления ресурса золотника и уплотнений. Рекомендуемая вязкость: 10–35 мм²/с.
- Давление: Рабочий диапазон от 0.5 до 1.0 МПа, оптимальное рабочее давление для повышения ресурса — 0.8 МПа.
- Монтаж: Устройство следует монтировать в таком положении, чтобы к рычагу управления был обеспечен удобный доступ.
Состав ремкомплекта и основные заменяемые детали
Для обслуживания пневмораспределителя кранового В71-24А доступны ремкомплекты и отдельные запасные части. В среднем, наиболее часто требуют замены следующие узлы:
| Наименование детали/узла | Назначение | Комментарий по замене |
|---|
| Золотник в сборе | Основной исполнительный элемент распределения потоков | Заменяется при падении производительности или увеличении внутренней утечки (>500 см³/мин) |
| Уплотнительные кольца (O-ring, манжеты) | Обеспечивают герметичность между золотником и корпусом | Изнашиваются от грязного или несмазываемого воздуха, требуется периодическая замена |
| Пружины возвратного механизма | Фиксируют золотник в среднем (нейтральном) положении | Может потребоваться замена при ослаблении или повреждении |
| Ремкомплект В71-24А-РК | Полный набор уплотнений, золотник (при необходимости), прокладки | Используется для планового капитального ремонта |
Все запчасти и ремкомплекты для пневмораспределителя кранового В71-24А всегда в наличии на складе в Костанае для оперативной отправки по Казахстану.
Габаритные и присоединительные размеры
Для корректного монтажа в систему важно учитывать габариты устройства и тип подключения. Ниже приведены основные размеры для модели пневмораспределитель крановый В71-24А.
Рис. 3: Конструкция кранового распределителя В71-24А с указанием ключевых габаритных размеров.
| Параметр | Значение |
|---|
| Общая высота (В), мм | 86 |
| Ширина корпуса (Ш), мм | 78 |
| Глубина (включая рычаг), мм | ~115 |
| Присоединительная резьба | Коническая К1/2" (ГОСТ 6111-52) |
| Тип присоединения для В71-24А | Нижнее (осевые патрубки) |
| Межосевое расстояние крепежа (если есть) | Согласно схеме подключения |
Как правильно оформить заказ?
Для приобретения пневмораспределителя кранового В71-24А обратитесь к специалистам компании Гидротех. При заказе укажите следующую информацию:
- Наименование товара с полным обозначением: Пневмораспределитель крановый В71-24А УХЛ4.
- Количество единиц.
- Необходимые дополнительные опции (ременные комплекты, переходники, фильтры).
- Город или населенный пункт доставки в Казахстане или СНГ.
Мы организуем быструю отправку со склада в Костанае в любой регион, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Доставка также доступна по Казахстану СНГ.
Для оформления заявки вы можете воспользоваться формой обратной связи или связаться с менеджерами по телефонам, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ)
Какой тип подключения у модели В71-24А и чем он отличается от АВ71-24А?
Основная модель пневмораспределителя кранового В71-24А имеет нижнее осевое подсоединение патрубков резьбой К1/2". Модификация АВ71-24А полностью аналогична по характеристикам, но имеет боковое расположение присоединительных портов, что удобно для монтажа в тесных нишах или на вертикальных плоскостях. Обе модели совместимы с одним и тем же трубопроводом и фитингами.
Что означает «класс чистоты воздуха не грубее 10»?
Это требование ГОСТ 17433-80, означающее, что максимально допустимый размер твердых частиц в воздухе, подаваемом на пневмораспределитель крановый В71-24А, не должен превышать 4 микрометра. Для обеспечения этого условия перед клапаном необходимо устанавливать фильтр享受 separator воздуха.
Какой ресурс у данного распределителя и как его увеличить?
Производитель заявляет ресурс в 400 000 циклов переключения (до достижения износа на 90%). Для увеличения срока службы пневмораспределителя кранового В71-24А необходимо: использовать очищенный и осушенный воздух, обязательно добавлять распыляемое масло в систему, а также проводить профилактический осмотр и смазку узлов трения раз в 6 месяцев.
Как осуществляется поставка в мой город в Казахстане?
Поставка пневмораспределителя кранового В71-24А осуществляется со склада в Костанае. В крупные города (Астана, Алматы, Шымкент) доставка занимает 3-5 рабочих дней. В остальные регионы (Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) – 4-7 рабочих дней. Доставка производится проверенными транспортными компаниями или курьерскими службами на ваш выбор.
Надежность от казахстанского поставщика
Приобретая пневмораспределитель крановый В71-24А у официального поставщика Гидротех, вы получаете не просто качественный продукт, соответствующий техническим условиям, но и полный спектр сервисной поддержки. Мы гарантируем оперативную доставку по всей территории Казахстана и в страны СНГ, консультации по подбору и монтажу, а также поставку оригинальных запасных частей и ремкомплектов. Наша производственная база в Костанае позволяет гибко реагировать на запросы рынка.
Выбирайте надежного партнера для оснащения вашего производства. Компания Гидротех – ваш проверенный поставщик качественных пневматических компонентов в Казахстане.
