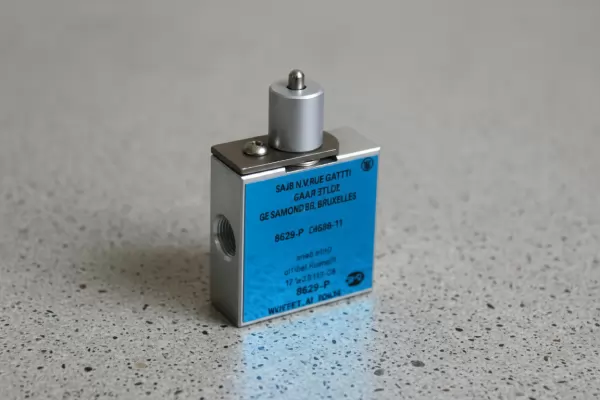

Пневмораспределитель П-РК3.1, П-РК3.2, П-РК3.3, П-РК3.4, П-РК3.5, П-РК3.6, П-РК3.7

Пневмораспределитель П-РК3.1, как и другие модели серии П-РК3.2, П-РК3.3, П-РК3.4, П-РК3.5, П-РК3.6, П-РК3.7, является надежным клапанным устройством для управления потоками сжатого воздуха в системах промышленной автоматизации. Данная серия пневмораспределителей П-РК3 включает семь модификаций, различающихся типом привода, что позволяет подобрать оптимальное решение для любого узла управления – от пусковой кнопки до пневмосигнала. Устройства соответствуют строгим нормам эксплуатации и широко востребованы на предприятиях Казахстана благодаря своей надежности, компактности и простому монтажу.

Назначение и область применения серии П-РК3

Пневмораспределители П-РК3 – это двухпозиционные, трехлинейные (3/2) устройства, работающие по принципу «нормально закрыто». Их основная задача – переключение направления потока рабочей среды (очищенного сжатого воздуха) в пневматических системах. Например, подача воздуха к пневмоцилиндру для его выдвижения и последующий сброс давления для возврата в исходное положение. Благодаря разнообразию типов управления, пневмораспределители П-РК3.1 – П-РК3.7 находят применение в самых разных отраслях:

Области применения в Казахстане: системы управления станками с ЧПУ на машиностроительных заводах, упаковочные и фасовочные линии в пищевой промышленности (кондитерские, макаронные цеха), прессовое оборудование, конвейерные системы на складах, роботизированные манипуляторы, а также учебные стенды в технических колледжах и университетах. На казахстанском рынке эти устройства ценятся за свою «берік» (прочность) и долгий срок службы даже в условиях интенсивной эксплуатации.

Технические характеристики и параметры

Все модели серии П-РК3.1, П-РК3.2, П-РК3.3, П-РК3.4, П-РК3.5, П-РК3.6, П-РК3.7 объединены общими базовыми техническими параметрами, но имеют ключевые различия в типе привода и некоторых эксплуатационных ограничениях.

Примечание: Для модели пневмораспределитель П-РК3.6 с пневмоуправлением существует требование по минимальному управляющему давлению – 0.2 МПа.

Жаңа пневматик желісін орнатып жатқан слесарь жолдасынан сұрайды: «Бұл пневмораспределитель П-РК3.3 қалай жұмыс істейді?». Жолдасы жауап береді: «Өте қарапайым. Оны қосқанда – жұмыс істейді, өшіргенде – тоқтап қалады. Егер ол жұмыс істемесе, онда ол пневмораспределитель П-РК3.3 емес, бөлшек». Күліп, олар жұмысты жалғастырады.

Габаритные размеры и вес

Все устройства серии П-РК3.1 – П-РК3.7 имеют схожие компактные габариты, что упрощает их компоновку в тесных шкафах управления. Вес каждой модели составляет примерно 120 грамм. Принципиальные кинематические и монтажные размеры для типового варианта (например, для П-РК3.3) приведены ниже. Конкретные размеры могут незначительно варьироваться в зависимости от модификации привода (кнопка, тумблер, рычаг).

Устройство и принцип работы распределителей П-РК3

Конструкция пневмораспределителя П-РК3.1 (как и всей серии) основана на клапанном принципе, что обеспечивает высокую герметичность в закрытом состоянии. Основные элементы: литой корпус с тремя каналами (питание – P(1), выход – A(2), сброс – R(3)), запорный клапан, возвратная пружина, толкатель и исполнительный механизм (привод).

Принцип работы: В исходном (нормальном) состоянии под действием пружины и давления воздуха клапан перекрывает канал от входа (1) к выходу (2). При этом выходной канал (2) соединен с атмосферным каналом (3) для сброса давления. При воздействии на привод (нажатие кнопки, перемещение тумблера, подача управляющего пневмосигнала) толкатель преодолевает усилие пружины. Он сначала перекрывает атмосферный канал (3), а затем открывает проход от входа (1) к выходу (2). Воздух поступает к потребителю (пневмоцилиндру). После прекращения воздействия на привод пружина возвращает клапан в исходное «закрытое» положение, выходной канал вновь соединяется с атмосферой, и давление с него стравливается.

Температурный режим, срок службы и ремонтопригодность

Пневмораспределители серии П-РК3 рассчитаны на работу в условиях контролируемого микроклимата (УХЛ4). Рекомендуемый диапазон температур окружающей среды и рабочей среды – от +5°C до +40°C. При условии использования очищенного и смазанного воздуха, а также соблюдения параметров по чистоте и влажности, средний срок службы устройства составляет несколько миллионов циклов срабатывания.

Наиболее уязвимыми элементами, подверженными износу, являются уплотнительные манжеты и возвратная пружина. Для проведения ремонта доступны ремкомплекты, которые обычно включают:

Где применяются и примеры подключения

Пневмораспределитель П-РК3.4 с механическим двусторонним управлением часто выступает в роли концевого выключателя на подвижных частях станков. Пневмораспределитель П-РК3.1 с кнопкой «Пуск» используется как ручной пульт управления. Пневмораспределитель П-РК3.6 с пневмоуправлением включается в каскадные схемы логического управления. Универсальность делает серию П-РК3.1 – П-РК3.7 незаменимой для модернизации пневмосистем станочного парка на предприятиях Актобе, Павлодара и Караганды.

Пример условного обозначения для заказа: Пневмораспределитель П-РК3.1 УХЛ4. Это означает: распределитель с кнопкой «Пуск» (позиция 1), с конической резьбой К1/8" (значение не указано, принимается по умолчанию), климатическое исполнение УХЛ4.

Другой пример: П-РК3.6-1 УХЛ4. Здесь «6» – пневматическое управление, «1» – метрическая резьба М10×1.

Часто задаваемые вопросы (FAQ)

Как выбрать между моделями П-РК3.1 и П-РК3.2?
Модель П-РК3.1 (кнопка «Пуск») – нормально закрытая: при нажатии кнопки открывает поток. П-РК3.2 (кнопка «Стоп») – нормально открытая: в исходном состоянии поток открыт, а нажатие кнопки его перекрывает. Выбор зависит от логики работы вашей системы безопасности и управления.

Как осуществляется доставка пневмораспределителей П-РК3 по Казахстану?
Поставщик Гидротех осуществляет доставку со склада в Костанае во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар и Усть-Каменогорск. Доступна также отправка в страны СНГ. Сроки и стоимость доставки уточняйте при оформлении заказа на сайте или по телефону.

С каким оборудованием совместимы распределители П-РК3?
Устройства имеют стандартные присоединительные размеры (резьба К1/8" или М10×1) и рабочее давление до 10 бар, что делает их совместимыми с большинством отечественных и импортных пневмоцилиндров, клапанов, фильтров и ресиверов, используемых в Казахстане.

Какие условия эксплуатации необходимо соблюдать?
Ключевые условия: использование очищенного сжатого воздуха (не грубее 10 класса по ГОСТ), контроль содержания масла (2-4 капли/м³), температура окружающей среды от +5°C до +40°C. Монтаж возможен в любом пространственном положении. Для заказа и консультации перейдите в раздел Контакты.

Как заказать и получить оборудование

Выбирая пневмораспределитель П-РК3.1, П-РК3.2, П-РК3.3, П-РК3.4, П-РК3.5, П-РК3.6 или П-РК3.7, вы приобретаете проверенное решение для промышленной автоматизации. Мы, компания Гидротех, являемся надежным поставщиком пневматического оборудования в Казахстане с отлаженной логистикой из Костаная. Обеспечиваем оперативную доставку, гарантийную поддержку и консультацию по подбору. Для уточнения деталей и оформления заказа свяжитесь с нашими специалистами. Оснастите ваше производство качественными компонентами для стабильной работы!
