Пневмораспределители серии У71-ххА и 3МП-хх – это надежные промышленные компоненты, предназначенные для безопасного управления мощными пневматическими цилиндрами. Модельный ряд включает устройства с условным проходом 16, 25 и 40 мм: У71-22А (3МП-16), У71-24А (3МП-25) и У71-26А (3МП-40). Их основное назначение – использование в кузнечно-прессовом оборудовании, где требуется гарантированная безопасность оператора за счет двухручного или педального включения. Официальные поставки в Казахстан осуществляются компанией Гидротех.
Обзор серии пневмораспределителей У71-ххА и 3МП-хх

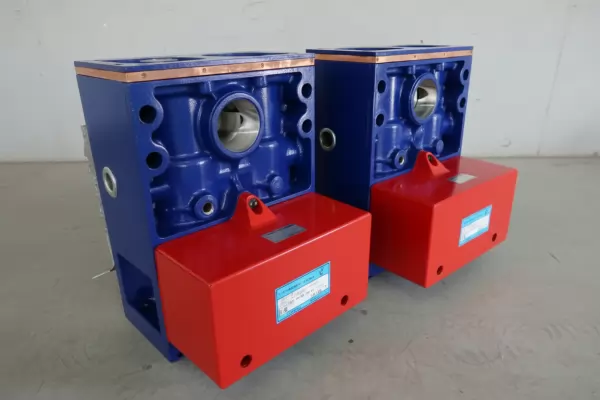

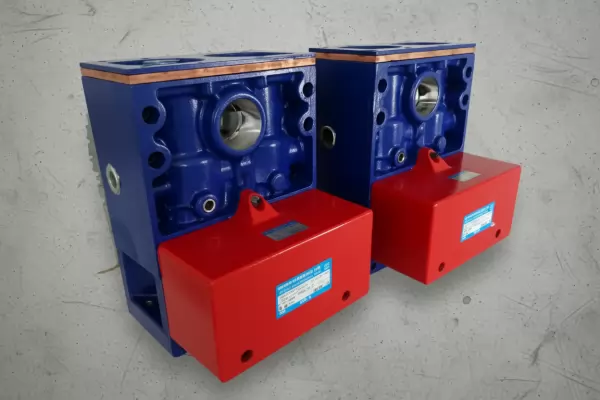

Пневмораспределитель У71-ххА (аналог 3МП-хх) – это сердце системы безопасного управления прессом. Устройство конструктивно состоит из двух независимых клапанных секций, работающих в связке. Пневмораспределитель У71-ххА блокирует холостой или аварийный ход оборудования: для подачи давления на исполнительный механизм необходимо одновременно активировать обе секции.
Такая конструктивная особенность делает пневмораспределитель У71-ххА незаменимым на производствах Казахстана, где работают гидравлические и пневматические прессы, гильотинные ножницы, ковочные машины и другое оборудование, представляющее повышенную опасность. Вся серия характеризуется высокой пропускной способностью, малым временем срабатывания и длительным ресурсом, что соответствует суровым условиям промышленных цехов.
Технические параметры и габаритные размеры
Все модели серии работают со сжатым воздухом в качестве рабочей среды. Ниже представлена сводная таблица ключевых характеристик для пневмораспределителей У71-22А/3МП-16, У71-24А/3МП-25 и У71-26А/3МП-40.
| Параметр |
У71-22А / 3МП-16 |
У71-24А / 3МП-25 |
У71-26А / 3МП-40 |
| Рабочее давление, МПа (номин./мин.) |
1,0 / 0,25 |
| Условный проход, мм |
16 |
25 |
40 |
| Тип рабочей среды |
Сжатый воздух, очищенный от масел |
| Присоединительные размеры (Вход D1 / Выход D2) |
К1/2" / К3/4" |
К1" / К1¼" |
К1½" / К2" |
| Пропускная способность Kv, м³/ч (вход-выход) |
>5 / >8 |
>7 / >12 |
>22 / >22 |
| Масса, кг (базовая / мод. М) |
4,8 / 7,0 |
5,1 / 6,9 |
12,5 / 14,5 |
| Диапазон рабочих температур |
От +5°C до +50°C |
| Климатическое исполнение |
УХЛ4 |
| Код ТН ВЭД |
8481 20 000 0 (Пневмораспределители) |
Габаритные размеры: В зависимости от модели, длина корпуса варьируется от 250 мм для У71-22А до 380 мм для У71-26А, ширина – в пределах 120-180 мм, высота – 140-200 мм. Для точного подбора всегда запрашивайте чертежи у менеджеров Гидротех.
Собрались два технолога на предприятии в Актау. Один другому говорит: «У меня на прессе пневмораспределитель У71-ххА сломался, теперь только двумя руками и работай!». Второй отвечает: «Так это ж не поломка, а функция безопасности! Бір қолмен жұмыс істеуге болмайды – нельзя работать одной рукой!».
Как работает сдвоенный пневмораспределитель
Принцип работы пневмораспределителя У71-ххА основан на параллельном управлении двумя идентичными клапанными секциями. Каждая секция имеет собственный электромагнитный пилотный клапан, который открывает доступ сжатого воздуха к главному золотнику. Золотники обеих секций механически или пневматически связаны с выходным портом.
Подача давления на пневмоцилиндр пресса произойдет только в том случае, если на оба электромагнита одновременно подан управляющий сигнал (например, нажаты две кнопки двумя руками). Если активна только одна секция, выходной порт соединяется с атмосферой через глушитель, и давление стравливается. Такая система исключает случайное включение оборудования.
Область применения и совместимое оборудование
Сфера применения пневмораспределителя У71-ххА широка и не ограничивается только кузнечными цехами. Он оптимален для любого оборудования с двухручным или ножным (педальным) управлением:
• Гидравлические и пневматические прессы (кривошипные, гидравлические, эксцентриковые).
• Гильотинные ножницы и гибочные станки.
• Ковочные и штамповочные машины.
• Автоматические линии с пневмоприводами, где требуется безопасный останов и запуск.
В Казахстане эти устройства часто применяются на металлообрабатывающих предприятиях в Шымкенте, Караганде, Павлодаре, а также на машиностроительных заводах в Усть-Каменогорске и Актобе.
Условное обозначение и расшифровка модели
Обозначение модели содержит всю необходимую информацию. Рассмотрим на примере 3МП-16М2-11-УХЛ4:
3МП – тип изделия (пневмораспределитель трехлинейный).
16 – условный проход в мм.
М – модифицированное исполнение с улучшенными характеристиками.
2 – напряжение питания (2 – 110 В постоянного тока, 1 – 24 В).
1 – род тока (1 – постоянный).
1 – тип разъема (здесь требуется уточнение по схеме).
УХЛ4 – климатическое исполнение и категория размещения (для умеренного и холодного климата, в закрытых помещениях).
Аналогичное обозначение в старой серии – У71-22А, где цифры 2-2 указывают на условный проход и конструктивные особенности.
Температурный режим, ресурс и срок службы
Пневмораспределители серии 3МП-хх (У71-ххА) рассчитаны на эксплуатацию в отапливаемых производственных помещениях с температурой воздуха от +5°C до +50°C. Это стандартное условие для климатики УХЛ4. Важно обеспечить подачу очищенного и осушенного сжатого воздуха, что значительно продлевает ресурс уплотнений и золотников.
Заявленный производителем полный ресурс устройства составляет более 2 миллионов циклов включения/выключения, а средняя наработка на отказ – свыше 1 миллиона циклов. При соблюдении условий эксплуатации (чистота рабочей среды, стабильное напряжение питания) срок службы может превышать 10 лет.
Ремонт и ремонтные комплекты

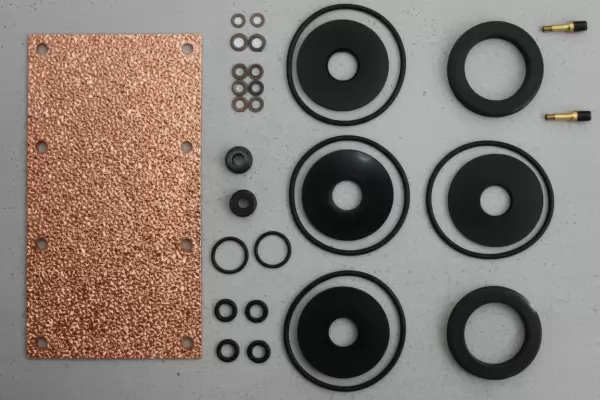

Большинство отказов связано с естественным износом уплотнительных элементов – манжет и колец. Для оперативного ремонта рекомендуем всегда иметь под рукой ремонтный комплект. В стандартный комплект для пневмораспределителя У71-ххА обычно входят:
| Позиция |
Наименование детали |
Кол-во в комплекте |
| 1 |
Уплотнительное кольцо золотника (разное для 16, 25, 40 мм) |
2-4 шт. |
| 2 |
Манжета штока |
2-4 шт. |
| 3 |
Уплотнительное кольцо корпуса (статическое) |
2 шт. |
| 4 |
Возвратная пружина (в некоторых модификациях) |
1-2 шт. |
Также частой причиной неисправности может стать засорение фильтра или выход из строя электромагнитной катушки пилотного клапана. Эти компоненты поставляются отдельно. Получить консультацию и заказать нужные запчасти можно, связавшись с нашими инженерами.
Примеры заказа и модификации
При оформлении заказа важно указать точную маркировку, необходимую для вашего оборудования. Вот несколько примеров часто запрашиваемых позиций:
• Для замены на прессе малого тоннажа: «3МП-16М1-11-УХЛ4 (аналог У71-22А)» – питание 24 В постоянного тока, проход 16 мм.
• Для модернизации линии в цеху: «3МП-25М2-11-УХЛ4 (аналог У71-24А)» – питание 110 В постоянного тока, проход 25 мм.
• Для мощного прессового оборудования: «3МП-40М2-11-УХЛ4 (аналог У71-26А)» – максимальная производительность, проход 40 мм.
Все модели есть в наличии или под заказ с нашего склада. Отправьте заявку через форму на сайте или по телефону для уточнения сроков и стоимости.
Часто задаваемые вопросы (FAQ)
Ответы на самые популярные вопросы от наших клиентов в Казахстане.
Какой пневмораспределитель У71-ххА выбрать для моего пресса?
Выбор зависит от трех ключевых параметров: диаметра трубопровода (условный проход 16, 25 или 40 мм), рабочего напряжения управления (24В или 110В постоянного тока) и типа присоединения (коническая резьба К). Пришлите модель вашего старого распределителя или техническое задание – мы подберем точный аналог.
Какова стоимость и срок поставки в мой город?
Точную цену и наличие уточняйте у менеджеров. Мы осуществляем оперативную доставку по всему Казахстану: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Для стран СНГ также доступны выгодные условия логистики.
Чем отличается базовая модель от модификации с буквой "М" (например, 3МП-16М)?
Модификация "М" имеет улучшенные технические характеристики: повышенную пропускную способность (Kv), увеличенный ресурс и, как правило, более низкое остаточное давление. Она является рекомендуемой модернизированной заменой для базовых моделей У71-ххА.
Нужен ли специальный монтаж и обслуживание?
Монтаж стандартный – врезка в линию подачи воздуха перед пневмоцилиндром. Обязательное условие – установка фильтра-влагоотделителя на входе для защиты механизмов от влаги и грязи. Обслуживание сводится к периодической проверке герметичности и своевременной замене уплотнений из ремкомплекта.
Завершение
Пневмораспределитель У71-ххА (3МП-хх) – это прочное, безопасное и долговечное решение для автоматизации прессового оборудования. Это не просто клапан, а гарант безопасности цехов в Астане, Караганде и по всему Казахстану. Компания Гидротех, как официальный поставщик промышленной пневматики, предлагает комплексные решения: от подбора и консультации до поставки оборудования и запчастей. Мы обеспечиваем бесперебойную работу вашего производства, беря на себя вопросы логистики и технической поддержки. Свяжитесь с нами любым удобным способом, и мы найдем оптимальный пневмораспределитель У71-ххА для ваших задач.
