Блок подготовки сжатого воздуха (пневмоблок) ПБ

Блок подготовки сжатого воздуха (пневмоблок) - блок подоготовки воздуха предназначены для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования.

Цена от 17 550 ₸

● В наличии

Заказать онлайн

+7 701 271 0999 info@gidro777.kz WhatsApp

Технические характеристики блока подготовки воздуха ПБ

Блок подготовки воздуха	ПБ 10.31	ПБ 16.31	ПБ 20.31
присоединительная резьба	3/8"	1/2"	3/4"
условный проход	10мм	16мм	20мм
испытательное давление	1,5 МПа
макс, рабочее давление	1,0 МПа
диапазон регулирования	0.05 ~ 0.85 МПа
сброс давления	устан.вых.давлен.+0,05 МПа3(расход сброса 0,1л/мин)
резьба для присоедин. манометра	1/4"
рабочая температура " (°С)	от -5 до + 60"
тонкость фильтрации	от 5мкм до 80мкм
рекомендуемое масло	ISO VG32
материал резервуара	поликарбонат
объем резервуара (см3)	45	45	45
металлический защитный колпак	стандарт
масса пневмоблока	1,41кг	1,41кг	1,41кг

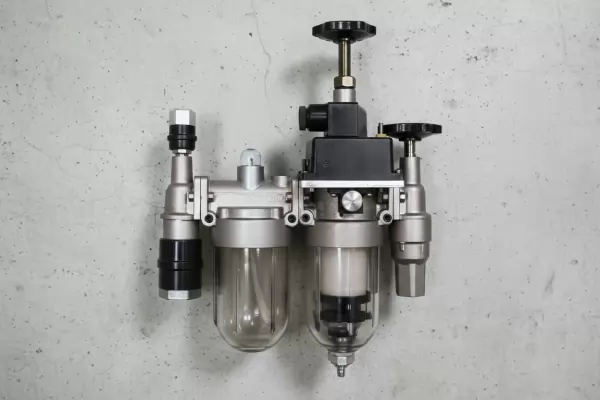

Блок подготовки воздуха ПБ - пневмоблок (фильтр/регулятор-маслораспылитель)

Предназначение блока подготовки сжатого воздуха ПБ (пневмоблок)

Пневмоблок для подготовки сжатого воздуха служит для: очистки сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, регулирование и автоматическое поддержание величины давления на заданном уровне; насыщение сжатого воздуха смазочным материалом, соединение пневмосистемы с питающей магистралью и отключение пневмосистемы при резком падении давления в магистрали.

Устроийство Блок подготовки сжатого воздуха ПБ (пневмоблок)

Каждое устройство блока подготовки воздуха ПБ (пневмоблока), включая фильтр, регулятор давления и маслораспылитель, может использоваться самостоятельно и имеет свою собственную присоединительную резьбу.

Пневмоблок может перестраиваться, менять свою конфигурацию и состав путем применения промежуточных элементов, которые соединяют между собой отдельные аппараты и одновременно являются креплением всего пнвмоблока. На промежуточные элементы пневмоблока можно монтировать дополнительные устройства, реле давления, дополнительный отвод ненасыщенного маслом воздуха и т.д.

Структура условного обозначения блоков ПБ

П-Б16	-	Х	-	X	УХЛ	4
						Категория размещения (3,4,2)
					Вид климатического исполнения по УХЛ ( У,О)
				Вид присоединительной резьбы 1 -коническая 3 -метрическая
		Функции блока подготовки воздуха 1 -очистка воздуха от капельной влаги и твердых частиц , регулирование и автоматическое поддержание , визуальный контроль величины давления , удаление конденсата . 2 -отключение пневмосистемы от питания ,очистка воздуха от капельной влаги и твердых частиц , регулирование и автоматическое поддержание , визуальный контроль величины давления , удаление конденсата ,выпуск воздуха при отключении ,подача сигнала при понижении давления ,предохранение системы от обратного потока . 3 - отключение пневмосистемы от питания ,очистка воздуха от капельной влаги и твердых частиц , регулирование и автоматическое поддержание , визуальный контроль величины давления , удаление конденсата ,выпуск воздуха при отключении ,подача сигнала при понижении давления ,предохранение системы от обратного потока , насыщение воздуха смазочным материалом .
Условное наименование: блока подготовки воздуха (пневмоблока)

Пневмосхема и размеры блока подготовки воздуха ПБ

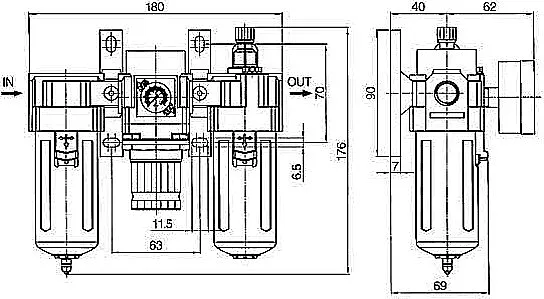

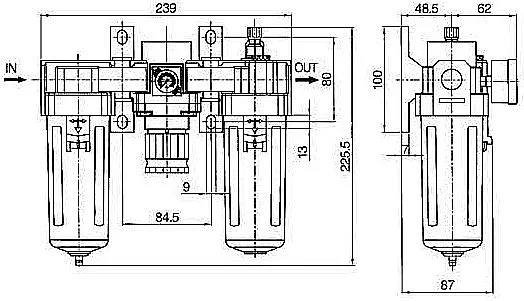

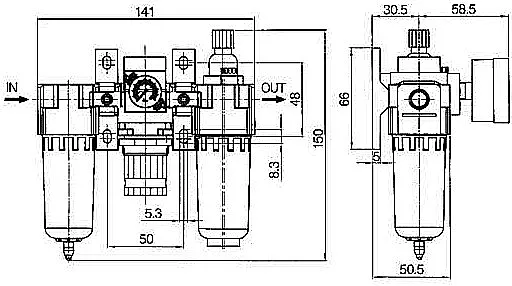

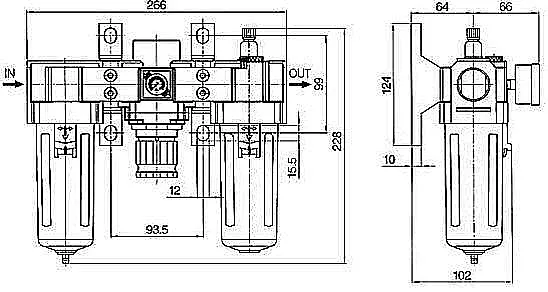

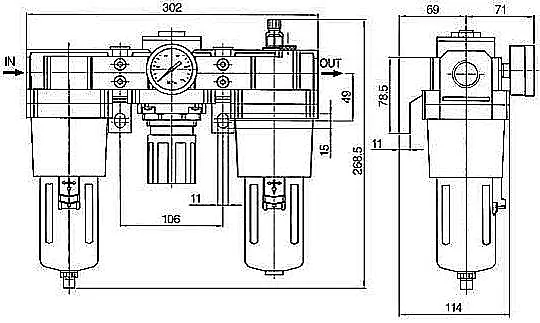

Пневмосхема блока подотовки воздуха ПБ	Чертеж Блока ПБ-М1 6.31

Чертеж блока ПБ-М2 6.31	Чертеж блока ПБ-М3 10.31

Чертеж блока ПБ-М4 16.31	Чертеж блока ПБ-М5-25.31

Чертеж блока ПБ1 6-31	Чертеж блока ПБ2 10.331, 16.31

Размеры блока подготовки воздуха ПБ (мм)

Модель	присоединительная резьба	A	B	C	D	E	F	G	J	K	L	M
ПБ 10-1-0	3/8"	145,0	239,0	92,0	110,0	72,5	50,0	40,0	18,0	9,0	4,0	88,0
ПБ 16-1-0	1/2"	145,0	239,0	92,0	110,0	72,6	50,0	40,0	18,0	9,0	4,0	88,0
ПБ 20-1-0	3/4"	145,0	239,0	92,0	110,0	72,7	50,0	40,0	18,0	9,0	4,0	88,0

Гидротех · поставка по Казахстану · gidro777.kz

Линейка серии · 7

	Ду	Давление, МПа	Масса, кг	Цена
Блок подготовки воздуха П-Б16.21	16	1	2,2	31 590 ₸
Блок подготовки воздуха П-Б16.31	16	1	2,8	31 590 ₸
Блок подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22)	16	1	—	31 590 ₸
Блоки подготовки воздуха П-Б 16.21, П-Б 16.31	—	1	—	21 060 ₸
ПБ16.31 -Пневмоблок подготовки воздуха П-Б 16.31 УХЛ4 (Ду=16мм, К1/2") с манометром	—	0,63	—	По запросу
Пневмоблок подготовки воздуха П-Б 16.21	—	0,63	—	По запросу
Пневмоблок подготовки воздуха ПБ1.16/10	—	0,63	—	По запросу
