Плита батарейная к ВЕ6, 1 секция

Тип: плита

Характеристики

Тип	плита
Ду	6
Рабочая среда	масло

Цена 16 802 ₸

● В наличии

Заказать онлайн

+7 701 271 0999 info@gidro777.kz WhatsApp

Плита батарейная к ВЕ6, 1 секция — монтажная (присоединительная) плита для гидрораспределителей Ду 6 с присоединительной поверхностью ISO 4401-03 (CETOP 3). Распределитель крепится к шлифованной верхней поверхности плиты болтами (4 × M5), стыки уплотняются кольцами распределителя. Трубопроводы подключаются к резьбовым отверстиям плиты. Распределитель снимается и меняется без разборки трубопроводов.

С какими распределителями совместима

Посадочное место по ISO 4401-03 (CETOP 3) — общее для отечественных и импортных распределителей этого типоразмера: ВЕ6, 1РЕ6, 2РЕ6 и импортные распределители Ду 6 с той же поверхностью — Rexroth 4WE6, Atos DHI/DHE. Совпадение поверхности по ISO 4401 означает взаимозаменяемость по крепежу и каналам; рабочее давление и расход ограничивает распределитель.

Как подобрать

Типоразмер (Ду) и поверхность — по распределителю: ВЕ6 → CETOP 3, ВЕ10 → CETOP 5, ВЕХ16 → CETOP 7.
Выход трубопроводов — вбок или вниз, по месту установки.
Одиночная или батарейная — по числу распределителей в узле.
Резьба отверстий — под ваши штуцеры (см. характеристики).

Монтаж

Поверхность плиты и распределителя — чистая, без забоин; уплотнительные кольца распределителя целые и на месте.
Болты затягивают равномерно, крест-накрест, моментом по паспорту распределителя.
Перед пуском систему промывают: стружка из новых отверстий — частая причина заклинивания золотника.

Характеристики

Тип	одиночная
Присоединительная поверхность	ISO 4401-03 (CETOP 3)
Крепёж распределителя	4 × M5
Условный проход	Ду 6
Резьба P, T	G1/2
Резьба A, B	G3/8
Масса, кг	2,33

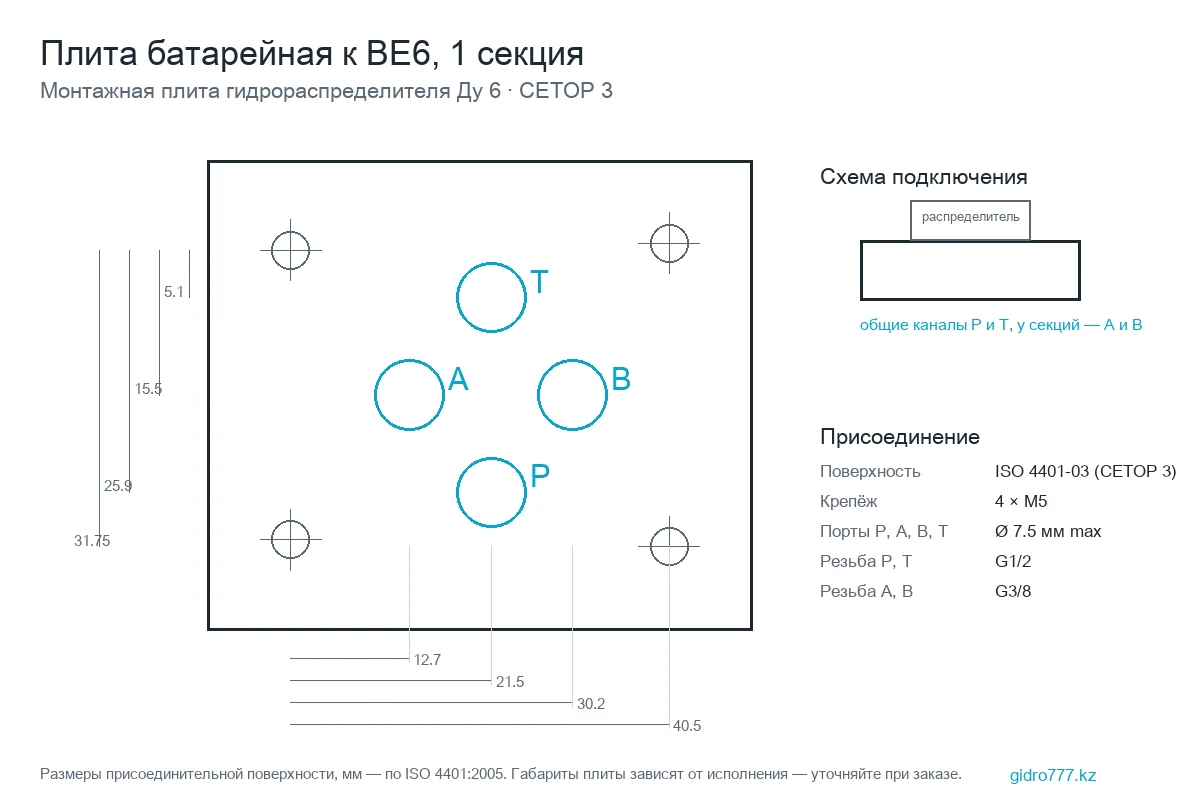

Чертёж присоединительной поверхности

Чертёж: Плита батарейная к ВЕ6, 1 секция

Размеры посадочного места — по ISO 4401:2005. Габариты корпуса и расположение резьбовых отверстий зависят от изготовителя — уточняйте при заказе.

Вопросы и ответы

Подойдёт ли плита к импортному распределителю?
Да, если у распределителя та же поверхность по ISO 4401 (ISO 4401-03 (CETOP 3)) — это видно в его паспорте по коду CETOP или ISO.

Нужны ли отдельные уплотнения?
Нет: стык уплотняют кольца, установленные в распределителе. При замене распределителя кольца лучше заменить.

Можно ли заказать другое исполнение?
Да — другую резьбу, число секций или выход. Пришлите модель распределителя и схему узла, подберём.
