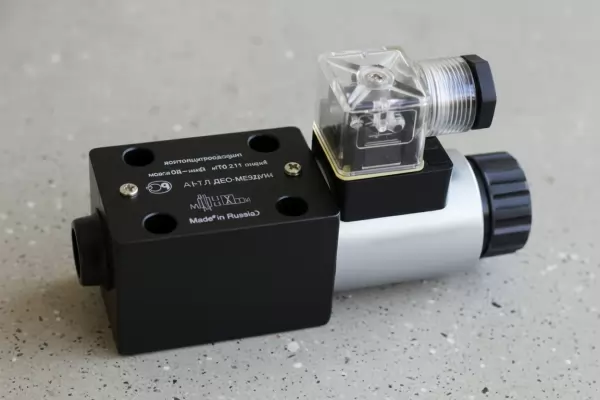

Надежные золотниковые гидрораспределители ВЕ6, 1РЕ6 и 2РЕ6 с условным проходом Ду=6 мм представляют собой высокотехнологичные устройства для точного управления гидравлическими потоками в системах высокого давления. Эти распределители, обеспечивающие номинальное давление до 32 МПа (320 кгс/см²), являются ключевыми компонентами в автоматизированных системах станков с ЧПУ, гидравлических прессах, манипуляторах и другом промышленном оборудовании. Их главная задача – изменение направления, пуск и останов потока рабочей жидкости, что напрямую влияет на производительность и точность работы всего гидропривода.
Назначение и область применения распределителей серии ВЕ6
Гидрораспределители серии ВЕ6 предназначены для электрического управления исполнительными органами (гидроцилиндрами, гидромоторами) в гидравлических системах как стационарных, так и мобильных машин. Они нашли широкое применение в тяжелой промышленности Казахстана, особенно в металлообработке, машиностроении и добывающих отраслях. Оборудование, на которое чаще всего устанавливаются гидрораспределители ВЕ6, 1РЕ 6, 2РЕ 6 (Ду=6мм), включает в себя: токарные и фрезерные станки с ЧПУ, гидравлические прессы, системы автоматизации ГАП, погрузчики, а также различные манипуляторы и роботизированные комплексы.
Краткое описание серии и классификация
Серия ВЕ6 объединяет несколько моделей, различающихся по количеству катушек управления и схемам работы. Гидрораспределители ВЕ6, 1РЕ 6, 2РЕ 6 (Ду=6мм) являются золотниковыми, что означает использование подвижного цилиндрического золотника для перекрытия и перенаправления потоков жидкости. Такая конструкция гарантирует высокую скорость срабатывания, надежность и малые потери давления. Распределители классифицируются по:
Количество соленоидов: Однокатушечные (1РЕ6) и двухкатушечные (2РЕ6, ВЕ6) модели.
Количество позиций золотника: Двух- и трехпозиционные.
Тип управления: Электромагнитное, с возможностью ручного дублирования.
Схема работы: Различные гидравлические схемы (04, 54, 64 и др.) определяют поведение потоков в каналах P (напор), T (слив), A и B (рабочие).
Собрались как-то казахстанские инженеры на чай. Один говорит: «У меня на станке золотник заклинило, всю систему парализовало!». Второй хитро улыбнулся и отвечает: «А ты попробуй поставить гидрораспределители ВЕ6, 1РЕ 6, 2РЕ 6 (Ду=6мм) – у них и ручное дублирование есть, если что. Просто кнопку нажми, как в аппаратной, и работай дальше!».
Основные технические характеристики и параметры
Ниже представлена сводная таблица ключевых технических характеристик для всей серии гидрораспределителей ВЕ6, 1РЕ 6, 2РЕ 6. Эти параметры являются определяющими при выборе модели для конкретной гидросистемы.
| Параметр |
Значение / Диапазон |
| Условный проход (Ду) |
6 мм |
| Номинальное рабочее давление |
32 МПа (320 кгс/см²) |
| Максимальное давление на входе |
32 МПа (320 кгс/см²) |
| Максимально допустимое давление на сливе |
6 МПа (60 кгс/см²) |
| Номинальный расход рабочей жидкости |
12,5 – 32 л/мин (зависит от схемы) |
| Тип рабочей среды |
Минеральные масла, эмульсии (по ISO 6743-4) |
| Диапазон температур рабочей среды |
от -20 до +80 °C (зависит от исполнения) |
| Температура окружающей среды |
для ХЛ1: -40…+50°C; для УХЛ4 и О4: +1…+55°C |
| Присоединительные размеры (интерфейс) |
DIN 24340 форма A или ISO 4401-03-02-0-05 |
| Максимальное число срабатываний в час |
7200 (переменный ток) / 15000 (постоянный ток) |
| Код ТН ВЭД |
8481 80 000 0 |
Габаритные размеры и вес
Габариты и масса распределителей незначительно варьируются в зависимости от конкретной модификации (наличия одной или двух катушек, типа ручного дублера). Ниже приведены ориентировочные диапазоны.
| Параметры |
Диапазон для серии ВЕ6 |
| Длина (с одной/двумя катушками), мм |
150 – 250 |
| Ширина (по монтажному интерфейсу), мм |
~ 50 |
| Высота (с катушкой и штекером), мм |
~ 130 – 150 |
| Приблизительная масса, кг |
1.5 – 3.5 |

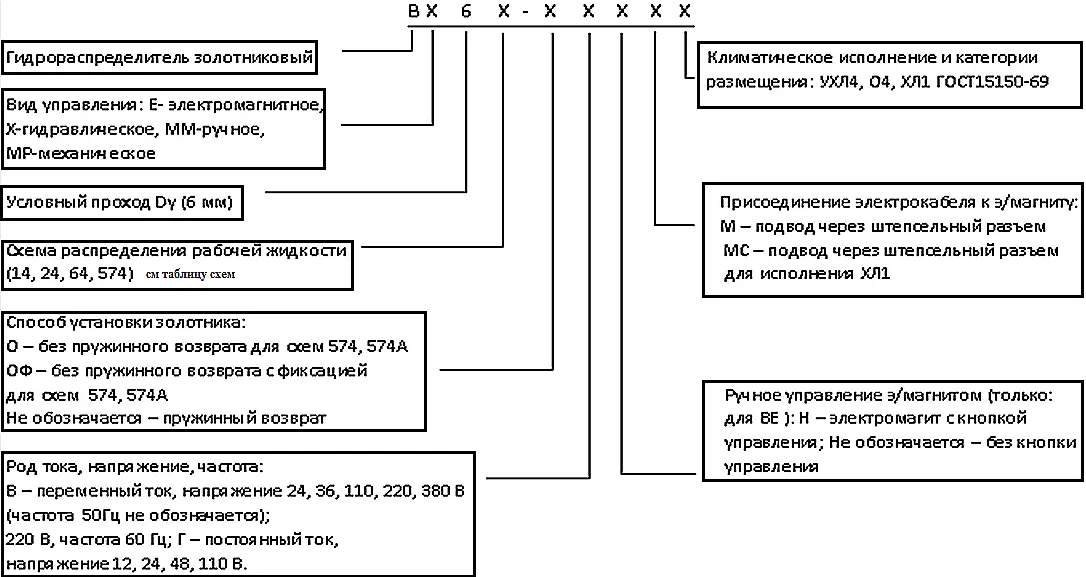

Рис. 1: Структура условного обозначения и расшифровка шифра гидрораспределителей ВЕ6.
Условное обозначение и расшифровка модели
Маркировка гидрораспределителей ВЕ6, 1РЕ 6, 2РЕ 6 содержит всю необходимую информацию о модели. Например, обозначение ВЕ6-22-31-*-220В50Гц расшифровывается так:
ВЕ6 – серия распределителя с условным проходом 6 мм.
22 – тип золотника и схема работы (например, для 3 позиции, 4 линии).
31 – вариант управления (электромагнитное, с возвратной пружиной).
* – конструктивное исполнение, вариант уплотнений.
220В50Гц – напряжение питания катушки электромагнита.

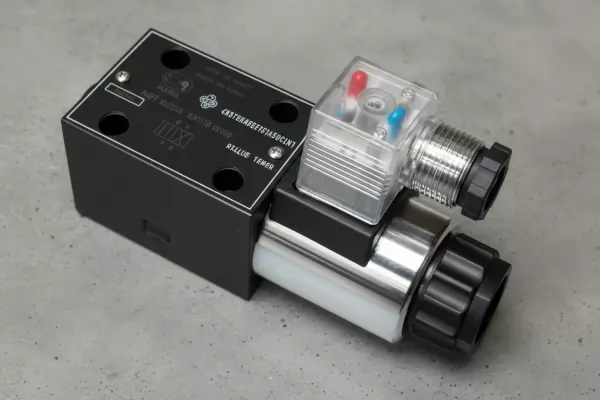

Принцип работы и конструктивные особенности
Конструкция гидрораспределителей ВЕ6, 1РЕ 6, 2РЕ 6 (Ду=6мм) включает в себя корпус из высокопрочного чугуна или алюминиевого сплава, подвижный золотник с прецизионной обработкой, электромагниты ввертного типа, работающие в масляной ванне, и возвратные пружины. В нейтральном положении золотник удерживается пружинами, соединяя определенные каналы (обычно P-T и A-B заблокированы). При подаче напряжения на одну из катушек электромагнит через толкатель сдвигает золотник, перераспределяя потоки: например, от P к A и от B к T. После обесточивания катушки пружина возвращает золотник в исходную позицию. Ключевая особенность – наличие функции ручного дублирования, позволяющей в аварийной ситуации перевести золотник вручную, что крайне ценится казахстанскими механиками на удаленных объектах.
Температурный режим и срок службы
Срок службы золотниковых гидрораспределителей ВЕ6, 1РЕ 6, 2РЕ 6 напрямую зависит от соблюдения условий эксплуатации, в первую очередь – температурного режима и чистоты рабочей жидкости. При использовании рекомендуемых масел класса чистоты не ниже 18/16/13 по ISO 4406 и поддержании температуры в диапазоне от -20 до +80 °C, ресурс распределителя может превышать 10 000 000 циклов переключения. Для работы в суровых климатических условиях Казахстана предлагаются исполнения ХЛ1, рассчитанные на пуск и работу при температуре до -40 °C.
Таблица совместимых гидравлических схем (аналогов)
Распределители серии ВЕ6 могут работать по различным гидравлическим схемам, что определяет их функционал в системе. Выбор схемы – критически важный этап проектирования.
| Схема (ISO 1219) |
Краткое описание функционала |
Ном. расход, л/мин |
| 04 (часто для ВЕ6) |
4/3-распределитель, золотник в центре закрывает все каналы |
32 |
| 54 |
4/3-распред., в нейтр. позиции P-T открыты, A-B закрыты |
12,5 |
| 64 и 64А |
4/2-распределитель, двухпозиционный |
16 |
| 154 |
Специальная схема с особым распределением потоков |
12,5 |
| 573 / 573Е |
Схемы с электрогидравлическим управлением |
12,5 |
Габаритные и присоединительные размеры в мм

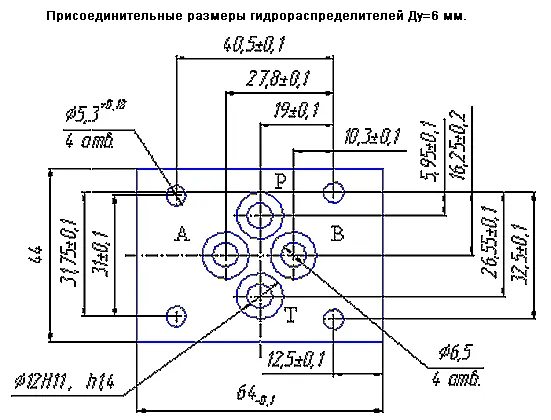

Рис. 2: Габаритные и присоединительные размеры гидрораспределителей ВЕ6 (вид снизу).
1.1 Магнит "a"
1.2 Магнит "b"
... и т.д. согласно исходному описанию. Монтажный интерфейс соответствует стандартам DIN 24340 или ISO 4401, что обеспечивает легкую интеграцию в большинство современных гидросистем.
Запчасти и ремкомплекты для гидрораспределителей ВЕ6
Для поддержания работоспособности гидрораспределителей ВЕ6, 1РЕ 6, 2РЕ 6 (Ду=6мм) рекомендуется иметь запас наиболее изнашиваемых деталей. Стандартный ремкомплект (РК) включает:
| Наименование детали |
Типовой код/примечание |
| Комплект уплотнительных колец для каналов A, B, P, T |
Материал: NBR или FKM |
| Уплотнения золотника (набор) |
|
| Возвратные пружины |
Часто выходят из строя при частых переключениях |

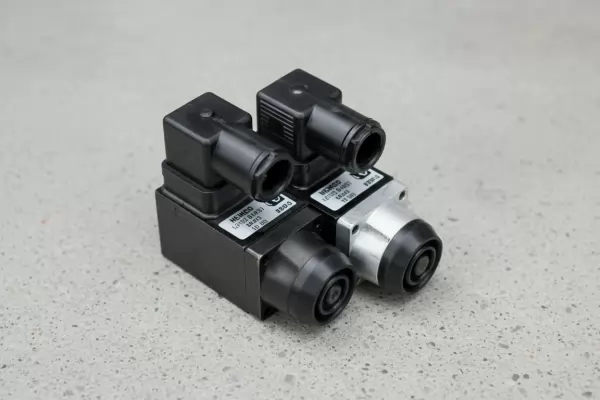

| Катушка электромагнита (соленоид) на 24В DC или 220В AC |
Наиболее частая замена |
| Толкатель электромагнита |
|
| Комплект крепежных винтов и заглушек |
|
Примеры заказа для типовых задач
Чтобы упростить выбор, приведем примеры заказа для распространенных задач в Казахстане:
Для гидроцилиндра станка с ЧПУ: ВЕ6-54-31-N-24VDC – трехпозиционный, с нейтралью P-T открыты, управление 24В постоянного тока.
Для манипулятора с двухсторонним действием: 2РЕ6-64-*-220V50Hz – двухпозиционный, двухкатушечный, для управления двумя направлениями.
Для системы с ручным аварийным управлением: 1РЕ6-04-31-Y-RD-220V50Hz – однокатушечный с ручным дублером.
Для оформления заказа или консультации по подбору оптимальной модели гидрораспределителей ВЕ6, 1РЕ 6, 2РЕ 6 перейдите в раздел Контакты или используйте форму обратной связи на сайте.
Доставка по Казахстану и странам СНГ
Компания Гидротех, являясь официальным поставщиком гидравлического оборудования, осуществляет доставку во все регионы Казахстана и страны СНГ. Мы работаем с транспортными компаниями для быстрой отправки заказов в города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и многие другие. Собственный склад в Костанае позволяет оперативно формировать и отгружать заказы, включая сложные позиции, такие как гидрораспределители ВЕ6, 1РЕ 6, 2РЕ 6 (Ду=6мм) золотниковые.
Выбирая продукцию Гидротех, вы выбираете надежность, поддержку на казахстанском рынке и гарантию качества для вашего производства. Обращайтесь за профессиональным подбором гидравлики!
