Плита батарейная к ВЕ6, 4 секции

Плита батарейная к ВЕ6, 4 секции — монтажная (присоединительная) плита для гидрораспределителей Ду 6 с присоединительной поверхностью ISO 4401-03 (CETOP 3). Распределитель крепится к шлифованной верхней поверхности плиты болтами (4 × M5), стыки уплотняются кольцами распределителя. Трубопроводы подключаются к резьбовым отверстиям плиты. Распределитель снимается и меняется без разборки трубопроводов.

С какими распределителями совместима

Посадочное место по ISO 4401-03 (CETOP 3) — общее для отечественных и импортных распределителей этого типоразмера: ВЕ6, 1РЕ6, 2РЕ6 и импортные распределители Ду 6 с той же поверхностью — Rexroth 4WE6, Atos DHI/DHE. Совпадение поверхности по ISO 4401 означает взаимозаменяемость по крепежу и каналам; рабочее давление и расход ограничивает распределитель.

Как устроена батарейная плита

Батарейная плита на 4 секции — один корпус с 4 посадочными местами. Каналы давления P и слива T общие и проходят через всю плиту: насос и бак подключаются один раз. У каждой секции свои выходы A и B к своему исполнительному механизму. Так из 4 распределителей собирается компактный узел управления без тройников и коллекторов.

Неиспользуемую секцию закрывают заглушечной плитой или ставят на неё распределитель на будущее.

Как подобрать

1. Типоразмер (Ду) и поверхность — по распределителю: ВЕ6 → CETOP 3, ВЕ10 → CETOP 5, ВЕХ16 → CETOP 7.
2. Выход трубопроводов — вбок или вниз, по месту установки.
3. Одиночная или батарейная — по числу распределителей в узле.
4. Резьба отверстий — под ваши штуцеры (см. характеристики).

Монтаж

• Поверхность плиты и распределителя — чистая, без забоин; уплотнительные кольца распределителя целые и на месте.
• Болты затягивают равномерно, крест-накрест, моментом по паспорту распределителя.
• Перед пуском систему промывают: стружка из новых отверстий — частая причина заклинивания золотника.

Характеристики

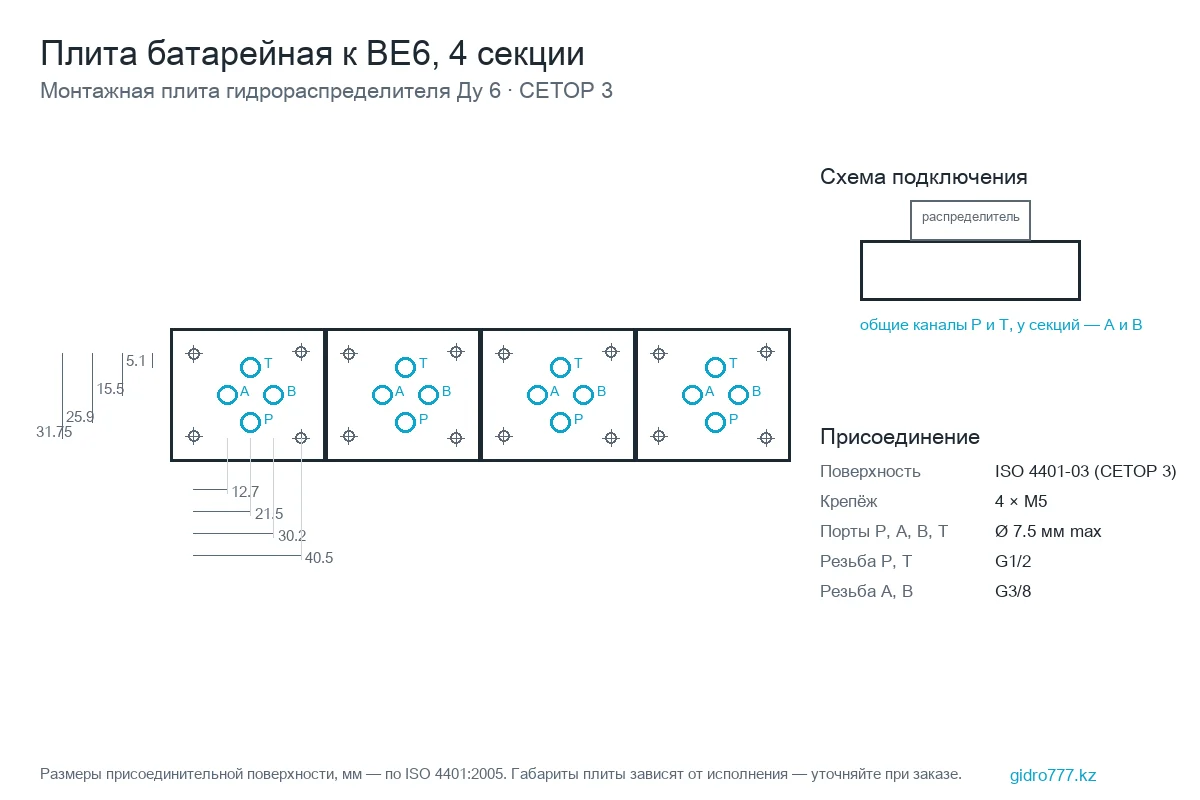

Чертёж присоединительной поверхности

Размеры посадочного места — по ISO 4401:2005. Габариты корпуса и расположение резьбовых отверстий зависят от изготовителя — уточняйте при заказе.

Вопросы и ответы

Подойдёт ли плита к импортному распределителю?
Да, если у распределителя та же поверхность по ISO 4401 (ISO 4401-03 (CETOP 3)) — это видно в его паспорте по коду CETOP или ISO.

Нужны ли отдельные уплотнения?
Нет: стык уплотняют кольца, установленные в распределителе. При замене распределителя кольца лучше заменить.

Можно ли заказать другое исполнение?
Да — другую резьбу, число секций или выход. Пришлите модель распределителя и схему узла, подберём.
