Гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением

Гидрораспределители серии ВММ10 и 1РММ10 с ручным управлением являются ключевыми элементами в гидравлических схемах самых разных станков, прессов и мобильной техники. Эти устройства, известные своей надёжностью и долговечностью, предназначены для управления потоками рабочей жидкости – пуска, останова и изменения направления движения. Условный проход 10 мм обеспечивает эффективную работу в системах со средними и высокими нагрузками, а ручное управление гарантирует чёткий контроль оператором.

Описание и назначение серии ВММ10 и 1РММ10

Гидрораспределители ВММ10 и 1РММ10 представляют собой золотниковые аппараты, которые вручную переводятся оператором из одного рабочего положения в другое. Основная задача – коммутация гидролиний для приведения в действие гидроцилиндров или гидромоторов. Они широко применяются в гидравлических системах металлообрабатывающих станков, прессового оборудования, землеройной и дорожно-строительной техники, производства которой много в Казахстане. Их способность работать при высоком давлении – до 32 МПа (320 кгс/см²) – делает их незаменимыми для ответственных узлов.

Обзор габаритов и веса

Несмотря на высокие эксплуатационные характеристики, гидрораспределитель ВММ10 отличается компактными размерами, что облегчает его монтаж на оборудование. Его масса без рабочей жидкости, как правило, не превышает 4 килограммов, что говорит о его удобстве в транспортировке и установке.

Бір күні механик жөндеуші гидрораспределитель ВММ10 жалғап жатқанда, онымен сөйлесіп бастады: «Сен біреу емессің, сен – бірқатар» (казахская шутка о серийном устройстве).

Технические характеристики гидрораспределителя ВММ10

Детальное рассмотрение основных параметров поможет правильно выбрать и эксплуатировать аппарат. Гидрораспределитель ВММ10 1РММ10 рассчитан на серьёзные нагрузки, что подтверждается его техническими данными.

Принцип работы и конструктивные особенности

Сердцем гидрораспределителя ВММ10 является прецизионный золотник, который перемещается внутри корпуса. При помощи рукоятки оператор сдвигает золотник, перекрывая одни каналы и открывая другие, тем самым направляя поток рабочей жидкости от насоса к исполнительному механизму (например, в поршневую полость цилиндра) или на слив в бак. Для обеспечения герметичности и плавности хода используются уплотнительные кольца и втулки. Существуют модификации как с пружинным возвратом золотника в нейтральное положение, так и с фиксацией в крайних положениях, что необходимо для таких операций, как длительное удержание груза или фиксация позиции.

Температурный режим и ресурс

Распределители ВММ10 и 1РММ10 рассчитаны на эксплуатацию в широком диапазоне температур окружающей среды: от -40°C до +50°C. Это позволяет использовать их в условиях как жаркого лета казахстанских степей, так и суровой зимы. Температура рабочей жидкости (минерального масла) должна находиться в пределах от +15°C до +70°C. Срок службы аппарата напрямую зависит от чистоты рабочей среды. При использовании масла с номинальной тонкостью фильтрации не грубее 25 мкм (что является стандартом для промышленной гидравлики) и соблюдении условий эксплуатации гидрораспределитель ВММ10 отрабатывает многие годы без ремонта.

Область применения в промышленности Казахстана

Основные направления, где востребован гидрораспределитель ВММ10 с ручным управлением – это станкостроение, тяжёлая промышленность и машиностроение. В Казахстане его устанавливают на гидравлические прессы для обработки металла и производства строительных материалов, на сверлильные, расточные и фрезерные станки, на ремонтно-технологическое оборудование в мастерских. Он также встречается в системах управления отвалами бульдозеров и погрузчиков, в испытательных стендах. Простота, надёжность и ремонтопригодность делают его «рабочей лошадкой» для множества производств.

Ремонтный комплект и часто заменяемые детали

Как и любое механическое устройство, подверженное трению, гидрораспределитель ВММ10 1РММ10 со временем может потребовать замены изнашиваемых компонентов. В первую очередь, это комплекты уплотнений золотника и штока управления. Часто в ремкомплект также входят защитные втулки, пружины возврата и стопорные кольца.

Расшифровка условного обозначения ВММ10

Маркировка помогает точно определить модель и её особенности. Рассмотрим структуру обозначения на примере ВММ10.14:

• ВММ – тип устройства, гидрораспределитель с ручным управлением.
• 10 – условный проход (Ду) в миллиметрах.
• .14 – исполнение по гидравлической схеме (в данном случае, 14-я схема – трёхпозиционный, четырёхлинейный распределитель с золотником типа «4/3» и пружинным возвратом).
• Дополнительная буква «Ф» в конце обозначения (как в модели ВММ10.14Ф) указывает на наличие фиксации золотника в крайних положениях.

Модификации и расчёт расхода

Серия включает множество исполнений по гидросхемам. Номинальная производительность для всех моделей гидрораспределителя ВММ10 составляет 100 литров в минуту, максимальная – 120 л/мин. Деление идёт по типу гидравлического контура (количеству позиций и линий) и способу возврата золотника.

Габаритные и присоединительные размеры (Ду=10 мм)

Правильный монтаж гидрораспределителя ВММ10 с ручным управлением требует знания его монтажных размеров. Аппарат устанавливается на специальную крепёжную плиту стандартизированных размеров. Ниже представлены изображения, демонстрирующие внешний вид распределителя и схемы его присоединения.

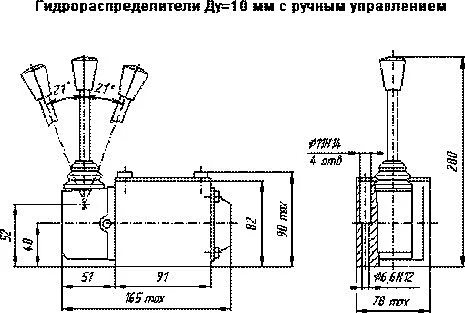

Гидрораспределитель ВММ10 с ручным управлением (РУ) - вид сбоку

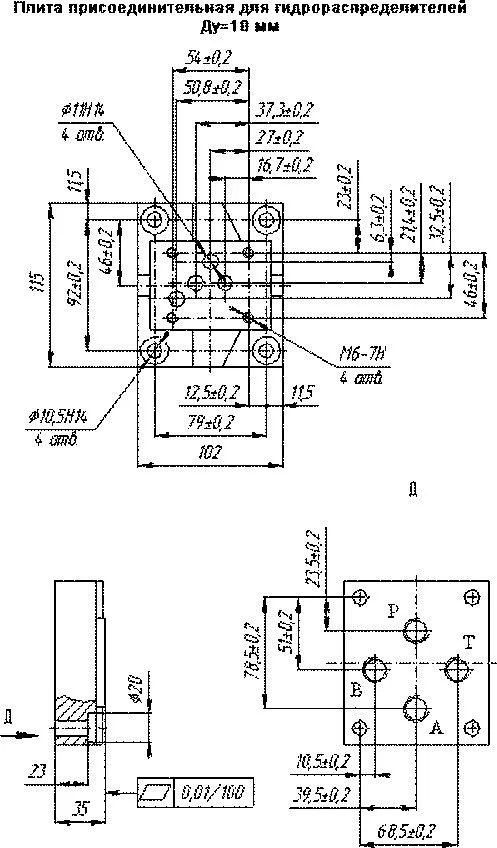

Присоединительная плита для крепления гидрораспределителя WE10

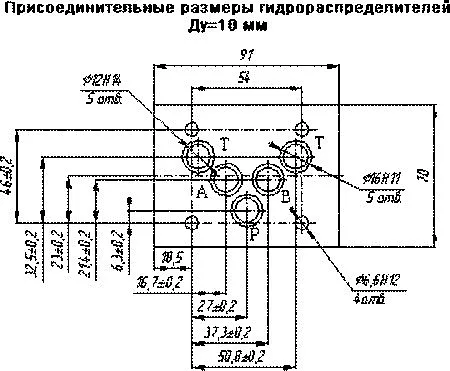

Схема присоединительных размеров гидрораспределителя

Примеры заказа

Оформить заказ на нужную вам модификацию серии ВММ10 можно, указав её точное обозначение. Например:

ВММ10.574 – специальное исполнение с пружинным возвратом.

Для уточнения наличия, цены и получения консультации по выбору оптимальной модели гидрораспределителя ВММ10 для вашего оборудования вы можете отправить заявку на сайте или связаться с нашими менеджерами через раздел Контакты.

Доставка по Казахстану и странам СНГ

Компания Гидротех, являясь прямым поставщиком гидравлического оборудования, организует оперативные поставки во все регионы Казахстана и страны Содружества Независимых Государств. Доставка осуществляется в города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Кыргызстан, Узбекистан и другие страны. Мы подбираем оптимальный логистический маршрут, чтобы вы получили свой гидрораспределитель ВММ10, 1РММ10 быстро и по выгодной цене.
