Описание и назначение блока кондиционирования ПБК17
Блок кондиционирования ПБК17, также известный под обозначением П-БК 17 с условным проходом Dу06, представляет собой компактный и эффективный узел подготовки сжатого воздуха. Данное устройство является ключевым компонентом пневмосистем и предназначено для очистки, регулировки и подготовки воздушного потока для работы различного пневматического оборудования. Модификация ПБК17 без встроенного манометра предлагает базовую комплектацию для систем, где визуальный контроль давления осуществляется отдельным прибором. Основная задача блока кондиционирования - обеспечить подачу чистого, осушенного и имеющего стабильное давление воздуха к потребителям, что напрямую влияет на их производительность, надежность и общий срок службы.
Бренд Гидротех предлагает блок ПБК17 для промышленных предприятий по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду и Актобе.
Состав и функциональные модули блока ПБК
В зависимости от требуемой конфигурации, блок кондиционирования ПБК может собираться из различных аппаратов, объединенных в единую систему. Комплектация базовой версии П-БК 17 без манометра включает следующие ключевые элементы, обеспечивающие многоступенчатую подготовку воздуха:
П-МК07: Входной вентиль, совмещенный с функцией обратного клапана. Это устройство позволяет вручную перекрывать поток воздуха на входе в блок, а также предотвращает обратный ход рабочей среды при прекращении подачи.
П-МК04: Фильтр-регулятор с абсолютной тонкостью фильтрации 40 мкм. Данный модуль выполняет две важнейшие функции: очистку сжатого воздуха от механических примесей (пыль, окалина, ржавчина) и точную регулировку выходного давления до необходимого для оборудования уровня.
П-МК06: Маслораспылитель (лубрикатор). Устройство предназначено для тонкого распыления масла в поток сжатого воздуха для смазки движущихся частей пневматических инструментов и исполнительных механизмов, таких как пневмоцилиндры, двигатели и отбойные молотки. Его использование значительно снижает износ оборудования.
П-МК09: Реле давления с широким диапазоном настройки от 0,16 до 1,0 МПа. Данный элемент автоматически управляет работой компрессора, включая его при падении давления в ресивере ниже установленного порога и отключая при достижении верхнего предела. Эта модификация блока поставляется без встроенного визуального манометра.
П-КАП16-2: Предохранительный клапан, настроенный на срабатывание в диапазоне 0,5-0,7 МПа. Он служит для аварийного сброса избыточного давления в системе, предотвращая её разрушение и обеспечивая безопасность эксплуатации.
Фильтр-влагоотделитель: Обеспечивает степень влагоотделения не менее 95%. Конденсирует и удаляет из воздушного потока влагу, которая может вызывать коррозию трубопроводов и выход из строя пневмооборудования, особенно в условиях казахстанского климата с резкими перепадами температур.
Бір жұмысшы басқасынан сұрайды: «Пневматикалық перфоратор неге жұмыс істемейді?» Екіншісі жауап береді: «Блок кондиционирования П-БК 17 (Dу06) без манометра туралы ұмытып қалдың ба? Ауа таза емес, қысым тұрақсыз!» Біріншісі: «Ал, мен оны сенім деп ойлаған едім… ПБК17 бар жерде проблем болмайды деп!»
Технические характеристики блока кондиционирования ПБК17
Технические параметры блока кондиционирования П-БК 17 определяют его область применения и производительность. Ниже представлена подробная таблица с ключевыми характеристиками для различных условных проходов, включая Dу06, соответствующий модели ПБК17.
| Параметр | Значения для условного прохода (Dу) |
|---|
| 6 | 10 | 16 | 25 |
| Минимальное давление на входе, МПа (кгс/см²) | 0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) | 1,0 (10) |
| Расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см²), м³/мин |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
Принцип работы блока ПБК17
Принцип действия блока кондиционирования ПБК17 основан на последовательной обработке сжатого воздуха. Воздух от компрессора поступает на входной вентиль с обратным клапаном (П-МК07), который предотвращает обратный поток. Далее поток направляется в фильтр-влагоотделитель, где происходит грубая очистка от конденсата и крупных частиц. Затем воздух проходит через фильтр-регулятор (П-МК04), где осуществляется его тонкая очистка (до 40 мкм) и регулировка давления до заданного оператором уровня. При необходимости смазки оборудования воздух проходит через маслораспылитель (П-МК06), где обогащается масляным туманом. Реле давления (П-МК09), установленное в цепи управления компрессором, контролирует давление в системе, обеспечивая его поддержание в установленных пределах. Предохранительный клапан (П-КАП16-2) служит последней линией защиты от опасного превышения давления. Таким образом, блок кондиционирования П-БК 17 обеспечивает стабильную, чистую и подготовленную для работы подачу сжатого воздуха.
Температурный режим, срок службы и область применения
Блок ПБК17 рассчитан на работу в стандартном промышленном температурном диапазоне, как правило, от +5°C до +60°C. Срок его службы напрямую зависит от условий эксплуатации, качества поступающего воздуха и своевременного обслуживания. При соблюдении регламента и использовании качественных комплектующих ресурс блока составляет многие годы.
Блок кондиционирования ПБК17 находит широкое применение в различных отраслях промышленности Казахстана:
Горнодобывающая и нефтегазовая промышленность: Для питания пневмоинструмента на буровых установках, в ремонтных мастерских.
Машиностроение и металлообработка: В системах управления станками с ЧПУ, для работы пневматических зажимов, подач, контроля.
Пищевая и упаковочная промышленность: На линиях розлива, упаковки, где требуется чистый и сухой воздух.
Строительство: Для обеспечения работы отбойных молотков, пескоструйных аппаратов, покрасочного оборудования.
Железнодорожный и автомобильный транспорт: В ремонтных депо, для систем автоматики.
Внешний вид и габаритные размеры ПБК17

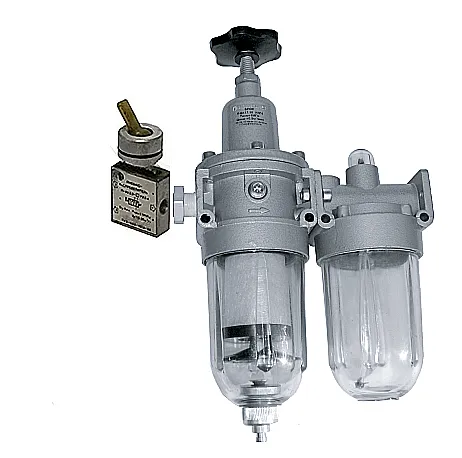

Блок ПБК17 (Dу06) отличается компактными размерами, что позволяет удобно размещать его на пневмостендах, в шкафах управления или непосредственно на оборудовании. Ниже представлены изображения блока с разных ракурсов.

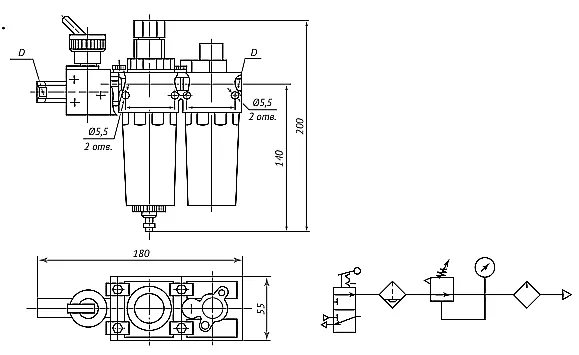

Для удобства выбора и планирования монтажа приведем ориентировочные габаритные размеры и массу для блока с условным проходом Dу06:
| Параметр | Значение |
|---|
| Условный проход (Dу) | 6 мм |
| Присоединительная резьба | G1/4" или по спецификации заказа |
| Ориентировочная длина (L) | 200 - 250 мм |
| Ориентировочная высота (H) | 180 - 220 мм |
| Ориентировочная глубина (B) | 120 - 150 мм |
| Масса | 2.0 - 3.5 кг |
| Код ТН ВЭД | 8481 80 990 9 (приблизительно, требует уточнения) |
Ремкомплект и запасные части для П-БК 17
Для поддержания блока ПБК17 в работоспособном состоянии важно своевременно проводить техническое обслуживание и замену расходных элементов. Наиболее часто требуются следующие запасные части и ремкомплекты:
Фильтрующие элементы (картриджи) для фильтра-влагоотделителя и фильтра-регулятора.
Манжеты и уплотнительные кольца для всех клапанов и соединений.
Пружины для регулятора давления и предохранительного клапана.
Масло для лубрикатора (рекомендуется использовать специальные пневматические масла).
Стеклянная колба (смотровое окно) для маслораспылителя.
Комплект резиновых диафрагм для реле давления.
Условное обозначение и пример заказа
Условное обозначение модели ПБК17 расшифровывается следующим образом: П – пневматический, БК – блок кондиционирования, 17 – номер исполнения/типоразмера, Dу06 – условный проход 6 мм. Отсутствие манометра в обозначении указывается как «без манометра».
Пример заказа: «Блок кондиционирования ПБК17 (П-БК 17 Dу06) без манометра. Поставщик Гидротех». Уточняйте необходимую комплектацию, тип присоединения и условия доставки у наших менеджеров через форму заказа.
Доставка по Казахстану и СНГ
Поставщик Гидротех осуществляет поставки блока кондиционирования ПБК17 во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск. Мы также организуем доставку в страны СНГ. Сроки и стоимость доставки рассчитываются индивидуально в зависимости от адреса получателя и выбранного способа транспортировки. Подробности уточняйте в разделе Контакты.
