Блок кондиционирования воздуха представляет собой комплексное устройство для подготовки сжатого воздуха, поступающего от компрессора, к использованию в пневматических системах. Он обеспечивает очистку, регулировку давления, смазку и защиту оборудования. Многофункциональный блок кондиционирования ПБК07.16 (или П-БК 07.16(10)) от казахстанского бренда Гидротех – это надежное решение для промышленных предприятий и мастерских по всему Казахстану.
Описание и назначение блока кондиционирования П-БК 07.16
Блок ПБК07.16-Блок кондиционирования предназначен для фильтрации, регулирования давления, впрыска масла (смазки) и защиты пневмосистемы. Он монтируется непосредственно после компрессора и служит для подготовки воздуха перед подачей к потребителям: пневмоинструменту, цилиндрам, клапанам и другому оборудованию. Использование блока кондиционирования ПБК07.16-Блок кондиционирования значительно продлевает срок службы дорогостоящих пневматических устройств, предотвращая их износ из-за загрязнений и отсутствия смазки.
Состав и комплектация блока ПБК
В зависимости от модификации, блок ПБК07.16-Блок кондиционирования может включать в себя следующие аппараты (модули FRL):
- Входной вентиль П-МК07: Запорная арматура, которая также выполняет функцию обратного клапана, предотвращая обратный поток воздуха.
- Фильтр-регулятор П-МК04: Очищает воздух от твердых частиц (пыль, окалина, ржавчина) с абсолютной тонкостью фильтрации 40 мкм и позволяет регулировать выходное давление.
- Маслораспылитель П-МК06: Дозированно подает масло в воздушный поток для смазки движущихся частей пневмооборудования.
- Реле давления П-МК09: Защищает систему от недопустимых перепадов давления, имеет диапазон настройки 0,16-1,0 МПа. В данной комплектации манометр отсутствует.
- Предохранительный клапан П-КАП16-2: Аварийный элемент, стравливающий избыточное давление в системе при достижении порогового значения (диапазон настройки 0,5-0,7 МПа).
- Фильтр-влагоотделитель: Удаляет конденсат и влагу из сжатого воздуха со степенью влагоотделения не менее 95%.
Технические характеристики блока П-БК
Для удобства выбора приведены основные параметры в зависимости от условного прохода (Ду). Эти данные помогут определить подходящую модель блока кондиционирования ПБК07.16-Блок кондиционирования под вашу систему.
| Параметр |
Значение для условного прохода (Ду), мм |
|
6 |
10 |
16 |
25 |
| Минимальное давление на входе, МПа (кгс/см²) |
0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) |
1,0 (10) |
Расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см²), м³/мин:
— максимальный, не менее
— минимальный, не более |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
| Тип рабочей среды |
Сжатый воздух (неагрессивные газы) |
| Диапазон рабочих температур |
от +5°C до +60°C |
| Присоединительная резьба |
G1/8" |
G1/4" |
G3/8" |
G1/2" |
Жұмыс барысында слесарь шеберге: — Біздің ПБК07.16-Блок кондиционирования жұмыс істемейді!
Шебер тезірек барады да: — Ол блок емес, құбыр. Блок сонда орнында тұр!
Принцип работы и температурный режим
Сжатый воздух от компрессора последовательно проходит через модули блока кондиционирования ПБК07.16-Блок кондиционирования. Сначала вентиль-обратный клапан (П-МК07). Затем воздух очищается от механических примесей и влаги в фильтрах (П-МК04 и влагоотделителе). Далее регулятор стабилизирует давление, а маслораспылитель (П-МК06) добавляет смазку. Реле (П-МК09) и предохранительный клапан (П-КАП16-2) обеспечивают безопасность. Оборудование рассчитано на работу в диапазоне температур от +5°C до +60°C, что покрывает большинство условий в цехах Казахстана. При соблюдении условий эксплуатации и своевременном техническом обслуживании (замена фильтрующих элементов, долив масла) срок службы блока кондиционирования ПБК07.16-Блок кондиционирования составляет несколько лет.
Область применения и устанавливаемое оборудование
Блоки кондиционирования ПБК07.16-Блок кондиционирования (П-БК 07.16) востребованы везде, где используется пневматика:
- Промышленные производственные линии (станки, прессы, манипуляторы).
- Автомобильные сервисы и шиномонтажные мастерские (пневмоинструмент, подъемники).
- Деревообрабатывающие и металлообрабатывающие предприятия.
- Пищевая промышленность (для систем, не контактирующих непосредственно с продуктами).
- Строительство и ремонт (отбойные молотки, краскораспылители).
Ремкомплекты и часто заменяемые запчасти
Для поддержания блока кондиционирования ПБК07.16-Блок кондиционирования в рабочем состоянии рекомендуем всегда иметь под рукой следующие расходные материалы и запасные части:
| Наименование запчасти / ремкомплекта |
Узел применения |
Признак износа |
| Фильтрующий элемент (картридж) |
Фильтр-регулятор П-МК04, фильтр-влагоотделитель |
Падение давления на выходе, загрязнение воздуха |
| Уплотнительные кольца (кольца круглого сечения) |
Все резьбовые и фланцевые соединения |
Утечка воздуха |
| Мембрана реле давления |
Реле давления П-МК09 |
Нестабильная работа реле, ложные срабатывания |
| Пружина предохранительного клапана |
Предохранительный клапан П-КАП16-2 |
Изменение давления срабатывания |
| Масло для пневмосистем |
Маслораспылитель П-МК06 |
Повышенный износ инструмента |
Внешний вид и габаритные размеры
Ниже представлены изображения блока кондиционирования ПБК07.16 для наглядного ознакомления с его конструкцией и компоновкой.

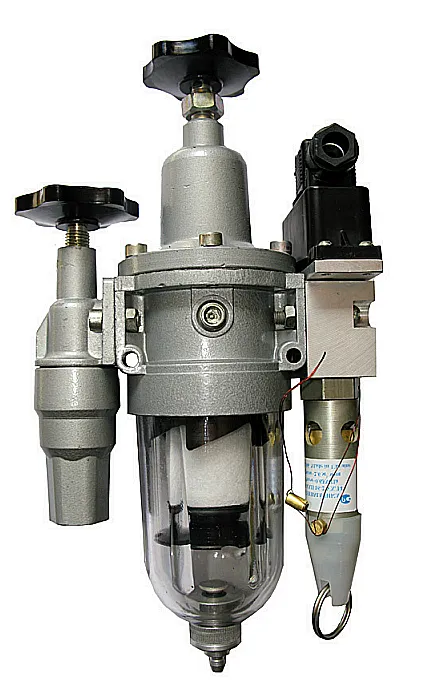

Внешний вид блока кондиционирования ПБК07.16 Гидротех, вид спереди.

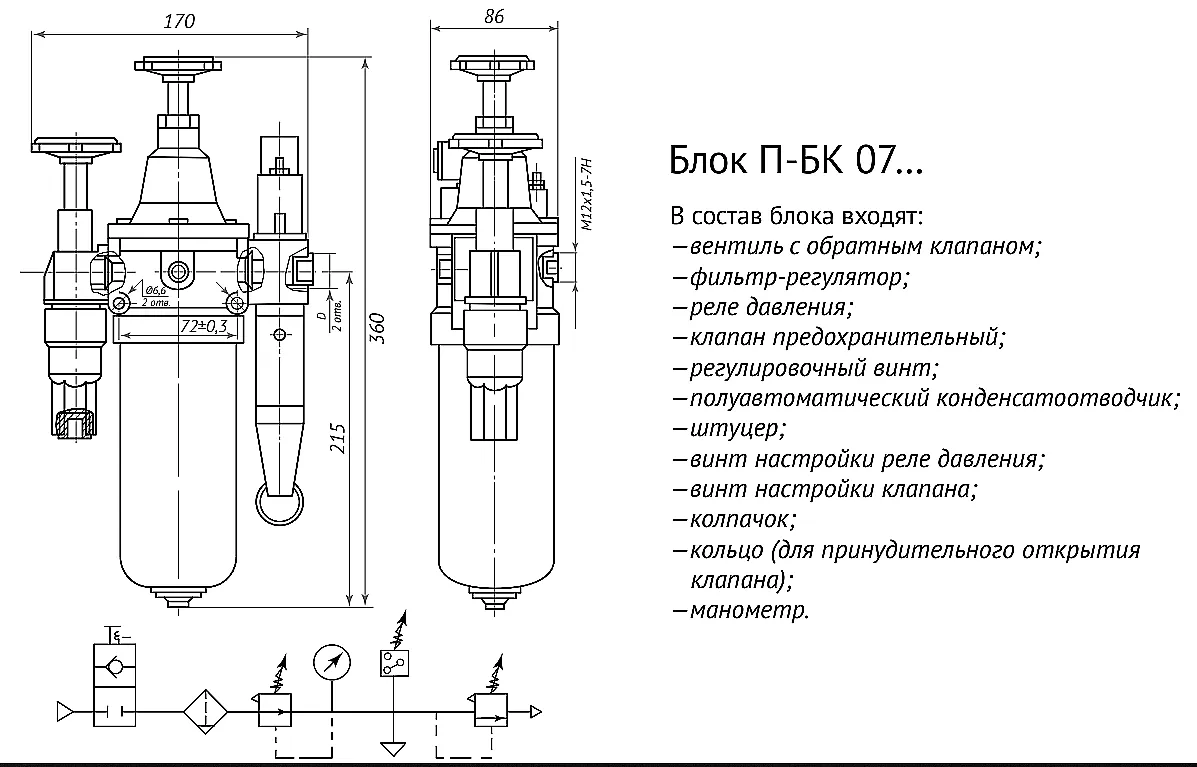

Габаритные размеры и схема подключения блока П-БК 07.16(10).
Основные габариты и вес
| Модель (Ду) |
Приблизительная длина, мм |
Приблизительная высота, мм |
Приблизительная масса, кг |
Код ТН ВЭД |
| ПБК07.16 (Ду 6) |
300-350 |
180-220 |
2.5 – 3.5 |
8424 90 000 0 |
| ПБК07.16 (Ду 10) |
350-400 |
200-250 |
3.5 – 5.0 |
| ПБК07.16 (Ду 16) |
400-500 |
250-300 |
5.0 – 7.0 |
| ПБК07.16 (Ду 25) |
500-600 |
300-350 |
7.0 – 10.0 |
Условное обозначение и примеры заказа
Условное обозначение модели: ПБК07.16-Блок кондиционирования П-БК 07.16(10), где «ПБК» — блок подготовки воздуха кондиционирования, «07.16» — индекс модели, «(10)» — может обозначать условный проход или вариант исполнения. При заказе необходимо уточнять требуемый условный проход (Ду), который определяет пропускную способность и присоединительные размеры.
Пример заказа: Блок кондиционирования ПБК07.16 (П-БК 07.16), Ду 16, без манометра. Для оформления заказа свяжитесь с нами через страницу Контакты или воспользуйтесь формой обратной связи.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию блока кондиционирования ПБК07.16?
Ключевой параметр выбора – условный проход (Ду), который должен соответствовать или быть больше расходу воздуха вашего оборудования. Для небольших мастерских часто достаточно Ду 10 или 16. Также обратите внимание на комплектацию: блок может поставляться без маслораспылителя или с дополнительными манометрами.
Каковы сроки поставки и доставки по Казахстану?
Мы, компания Гидротех, работаем с центрального склада в Костанае. Стандартные сроки поставки под заказ – от 3 до 10 рабочих дней. Доставка осуществляется во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ.
Каковы основные условия эксплуатации?
Блок предназначен для работы со сжатым воздухом или инертными газами. Температура рабочей среды: от +5°C до +60°C. Необходимо следить за своевременным обслуживанием: сливом конденсата из фильтра-влагоотделителя, заменой фильтрующих элементов и доливом масла в маслораспылитель.
Совместим ли блок ПБК07.16 с нашим существующим оборудованием?
Да, блоки кондиционирования стандартизированы по присоединительным размерам (резьба G1/4", G3/8" и т.д.). Проверьте тип резьбы на выходе вашего компрессора и входе вашего оборудования. При необходимости можно использовать переходники. ПБК07.16-Блок кондиционирования универсален и подходит для большинства промышленных пневмосистем.
Завершение
ПБК07.16-Блок кондиционирования от казахстанского бренда Гидротех – это проверенное решение для обеспечения чистым, сухим и смазанным сжатым воздухом вашего производства. Надежная конструкция, модульный принцип и доступность запасных частей делают его оптимальным выбором для предприятий по всему Казахстану. Мы гарантируем качество продукции, техническую поддержку и оперативную доставку в любой город. Закажите блок кондиционирования П-БК 07.16(10) прямо сейчас и убедитесь в его эффективности!
