Блоки кондиционирования БК – это компактные и эффективные унифицированные пневмоагрегаты, которые выполняют ключевую функцию в любой современной пневмосистеме: комплексную подготовку сжатого воздуха. В серию блоки кондиционирования БК входят четыре модели, различающиеся по производительности и присоединительным размерам: БК-6-2, БК-10-2, БК-16-2 и БК-25-2. Эти устройства незаменимы для обеспечения долговечной и безотказной работы пневмоцилиндров, пневмомоторов, инструмента и другого оборудования в условиях предприятий Казахстана, где надежность техники – основа бесперебойного производства.
Описание и назначение серии БК
Серия блоков кондиционирования БК разработана для выполнения четырех основных операций по подготовке воздуха в одном корпусе: очистка от механических примесей и влаги (фильтрация и влагоотделение), точное регулирование рабочего давления (редуцирование) и дозированная подача смазочного масла в воздушный поток. Монтаж одного такого блока вместо трех отдельных элементов (фильтра, редуктора и лубрикатора) позволяет существенно сэкономить место, упростить подключение и снизить общую стоимость монтажа пневмосистемы.
Блоки предназначены для работы на сжатом воздухе, уже очищенном на предыдущих ступенях не грубее 12 класса по ГОСТ 17433. Они нашли широкое применение в станкостроении, на автоматизированных линиях, в пищевой и упаковочной промышленности, везде, где требуется качественный и стабильный пневмоимпульс. Выбор конкретной модели серии блоков кондиционирования БК зависит от требуемого расхода воздуха и диаметра подводящих трубопроводов.
Жұмысшы пневматикалық пернені сындырып алып, шеберге келеді: «Шебер, жаңа перне керек, ескісі сынды». Шебер сұрайды: «Не болды?». «Жұмыс барысында блок кондиционер БК-ны қарап отырып, ойға кетіп қалдым – маңызды құрылғы екен, сол әлсіз перне қалай шыдайды деп ойладым», – деп жауап береді жұмысшы. («Бір жұмысшы пневматикалық пернені сындырып, шеберге жаңасын сұрайды. Себебін сұрағанда: «Жұмыс істеп тұрғанда, осындай маңызды блок кондиционирования БК қарап, перне қалай шыдайды деп ойлап қалдым», – дейді».
Основные технические параметры блоков кондиционирования БК
Все модели серии спроектированы для работы в широком диапазоне условий. Важнейшие параметры приведены в обобщенной таблице. Блоки кондиционирования БК характеризуются номинальным рабочим давлением до 1.0 МПа (10 бар) и могут работать при минимальном входном давлении от 0.1 МПа. Диапазон настройки выходного давления широкий – от 0.05 до 0.85 МПа, что позволяет гибко адаптировать устройство под нужды конкретного пневмооборудования. Фильтрация обеспечивает абсолютную тонкость очистки 25 мкм, а степень влагоотделения составляет не менее 9% от массы пропускаемого воздуха.
Температурный режим эксплуатации определяется климатическим исполнением УХЛ и О по ГОСТ 15150, что позволяет использовать блоки в большинстве регионов Казахстана. При правильном обслуживании и своевременной замене фильтрующих элементов срок службы блока кондиционирования БК исчисляется годами.
| Параметр |
БК-6-2 |
БК-10-2 |
БК-16-2 |
БК-25-2 |
| Условный проход (Ду), мм |
6 |
10 |
16 |
25 |
| Присоединительная резьба (G), дюйм |
G 1/4 |
G 3/8 |
G 1/2 |
G 1 |
| Номинальное давление, МПа (макс.) |
1.0 |
| Расход воздуха при Pвых=0.4 МПа, м³/мин, не менее |
0.20 |
0.55 |
1.00 |
4.00 |
| Подача масла, кап/мин (макс.) |
10 |
20 |
20 |
50 |
| Вместимость резервуара для конденсата, см³ |
30 |
100 |
100 |
200 |
| Вместимость резервуара для масла, см³ |
60 |
200 |
200 |
400 |
| Масса, кг, не более |
0.98 |
1.91 |
1.91 |
3.25 |
| Код ТН ВЭД (примерный) |
8421 39 900 0 |
Устройство и принцип работы

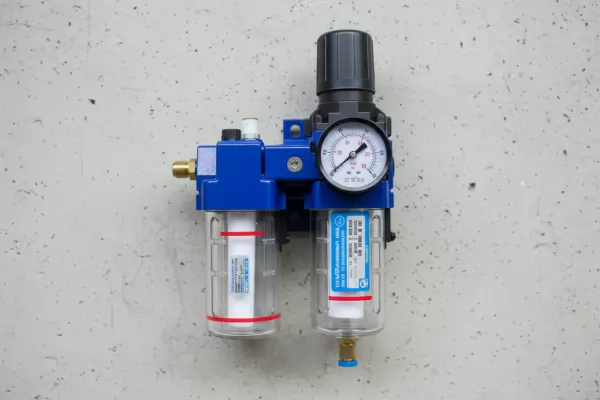

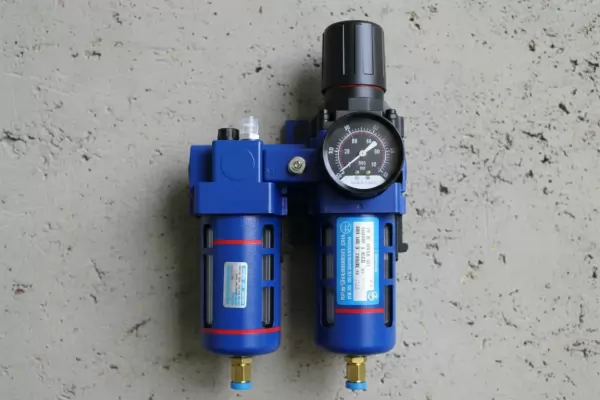

Блок кондиционирования БК конструктивно состоит из двух основных модулей, соединенных через проставку для кронштейна: блока подготовки воздуха (фильтр-редуктор) и маслораспылителя (лубрикатора). Сжатый воздух поступает во входное отверстие «ВХ» фильтрующего модуля. Здесь происходит центробежное отделение капельной влаги и крупных механических частиц. Очищенный воздух проходит через фильтрующий элемент, после чего поступает в редукционный клапан.
Вращением регулировочного винта с фиксируемой рукояткой оператор задает требуемое давление на выходе. Далее воздушный поток направляется в маслораспылитель. В лубрикаторе воздух, проходя через дозатор-распылитель, захватывает микрочастицы масла, образуя масляный туман, необходимый для смазки движущихся частей пневмооборудования. Подача масла регулируется дросселем, а его уровень виден через прорезь в защитном кожухе.
Особенности монтажа и обслуживания
Монтаж блока кондиционирования БК следует производить вертикально (допустимое отклонение не более 5°), стрелкой на корпусе по направлению потока воздуха. Устройство можно крепить непосредственно на трубопроводе или с помощью кронштейна. Для контроля давления рекомендуется установить манометр в специальное резьбовое отверстие на корпусе фильтр-редуктора. Ключевой операцией обслуживания является своевременный сброс накопленного конденсата. Он осуществляется вручную (нажатием на штуцер внизу стакана) или автоматически при сбросе давления в системе.
Заправка масла производится через заливное отверстие при отсутствии давления. Рекомендуется использовать минеральные масла вязкостью не более 35 мм²/с при 50°C. Важно следить, чтобы уровень масла находился между контрольными метками на стакане.
Условное обозначение и пример заказа
Маркировка блока кондиционирования БК имеет четкую структуру: БК-XX-Y УХЛ 4, где:
- БК – блок кондиционирования.
- XX – цифровое значение условного прохода в мм (6, 10, 16, 25).
- Y – обозначение типа присоединительной резьбы (2 – для цилиндрической трубной резьбы по ГОСТ 6357). По специальному заказу возможна поставка с конусной резьбой (NPT).
- УХЛ 4 – климатическое исполнение и категория размещения.
Пример записи для заказа: «БЛОК КОНДИЦИОНИРОВАНИЯ БК-10-2 УХЛ 4» — это модель с условным проходом 10 мм и присоединительной резьбой G 3/8”.
Габаритные и присоединительные размеры
При проектировании пневмосистемы и размещении оборудования в шкафах управления крайне важно учитывать габариты устройств. Для серии блоков кондиционирования БК характерно увеличение габаритов с ростом условного прохода, что связано с необходимостью обеспечения большей производительности и объема резервуаров.
Блок кондиционирования БК-6-2: вид сбоку с размерами.
| Модель |
d (резьба) |
Высота (H), ~мм |
Глубина (B), ~мм |
Ширина (A), ~мм |
| БК-6-2 |
G1/4 |
218 |
92.5 |
117 |
| БК-10-2 / БК-16-2 |
G3/8 / G1/2 |
269 |
112.0 |
154 |
| БК-25-2 |
G1 |
См. спецификацию |
См. спецификацию |
См. спецификацию |
Состав ремонтного комплекта и часто заменяемые детали
Для обеспечения длительной работы блока кондиционирования БК важно проводить плановое техническое обслуживание. Чаще всего требуют замены элементы, подверженные естественному износу или загрязнению.
| Наименование детали / комплекта |
Возможная неисправность / Признаки износа |
| Фильтрующий элемент (сетчатый или пористый) |
Снижение пропускной способности, рост перепада давления, ухудшение качества очистки. |
| Уплотнительные кольца и манжеты (редуктор, сливной клапан) |
Утечки воздуха, невозможность поддержания заданного давления, подтекание конденсата. |
| Мембрана редукционного клапана |
Нестабильное давление на выходе, дребезг, невозможность настройки. |
| Пружины настройки давления |
Смещение диапазона регулировки, потеря точности. |
| Игла и седло дозатора лубрикатора |
Нестабильная или нулевая подача масла, постоянное капание. |
| Прозрачный стакан (корпус фильтра/лубрикатора) |
Механические повреждения (трещины, сколы). |
Рекомендуем уточнять наличие конкретных ремкомплектов для вашей модели блока кондиционирования БК у нашего отдела продаж.
Область применения в Казахстане
В промышленности Казахстана блоки кондиционирования БК – это стандарт оснащения пневмосистем. Их устанавливают на: станки с ЧПУ и обрабатывающие центры (для смазки шпинделей, подачи СОЖ, управления зажимами); упаковочные и фасовочные автоматы; линии по обработке металла, дерева, пластика; оборудование для агропромышленного комплекса; пневмоприводы вентиляции и заслонок. Надежность этих агрегатов напрямую влияет на бесперебойность всего производственного цикла, минимизируя простои из-за выхода из строя пневмоинструмента или приводов.
Выбирая продукцию бренда Гидротех, вы получаете надежного поставщика качественного пневмооборудования на казахстанском рынке. Мы осуществляем прямые поставки, гарантируя оптимальные цены и контролируя оригинальность продукции. Доставка возможна во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. По вопросам подбора, заказа и получения консультации по монтажу и обслуживанию блоков кондиционирования БК обращайтесь к нашим специалистам через сайт gidro777.kz или по контактам в разделе Контакты.
