Блок кондиционирования П-БК 03.16(10)

Блок кондиционирования П-БК 03.16(10) – это компактное и высокоэффективное решение для комплексной подготовки сжатого воздуха в промышленных пневматических системах. Это универсальный узел, который объединяет в одном корпусе несколько критически важных функций: очистку, регулировку давления, смазку и контроль. Применение такого блока П-БК значительно повышает надежность и долговечность пневмоинструмента, исполнительных механизмов и другого оборудования, работающего на сжатом воздухе.

Описание и назначение блока П-БК 03.16

Блок П-БК 03.16(10) предназначен для установки в пневмолиниях станков, автоматических линий, подъемно-транспортного оборудования и других промышленных агрегатов. Его основная задача – обеспечить подачу в конечные потребители очищенного, осушенного, смазанного и стабилизированного по давлению воздуха. Правильно подобранный блок кондиционирования защищает дорогостоящие пневмоцилиндры, пневмомоторы и клапаны от износа, коррозии и выхода из строя. В зависимости от конкретной модификации, блок ПБК может включать в себя следующие аппараты:

• Входной вентиль с функцией обратного клапана (П-МК07). Предотвращает обратный поток воздуха и позволяет отключать узел для обслуживания.
• Фильтр-регулятор (П-МК04). Осушает воздух (степень влагоотделения не менее 95%), очищает его от твердых частиц с абсолютной тонкостью фильтрации 40 мкм и позволяет точно регулировать выходное давление.
• Маслораспылитель (П-МК06). Осуществляет дозированную подачу масла в воздушный поток для смазки движущихся частей пневмооборудования.
• Реле давления (П-МК09) с диапазоном настройки 0,16–1,0 МПа. Контролирует и поддерживает заданный уровень давления в системе.
• Предохранительный клапан (П-КАП16-2) с настройкой 0,5–0,7 МПа. Защищает систему от опасного превышения давления.

Инженер на заводе спрашивает нового работника: «Почему у тебя блок кондиционирования П-БК гудит?». Тот отвечает: «Ақылдың жеткен жері, ондағы реле давления просто любит казахские мелодии!». Важно, чтобы ваш блок ПБК работал тихо и эффективно, без лишних «песен».

Технические характеристики и габариты

Технические параметры блока П-БК 03.16(10) напрямую зависят от его условного прохода (Ду). В таблице ниже представлены ключевые эксплуатационные показатели для различных модификаций.

Для удобства выбора и монтажа приведем обобщенные данные по типовым моделям. Конкретные размеры могут незначительно варьироваться в зависимости от комплектации (наличия манометра, типа отводчика конденсата).

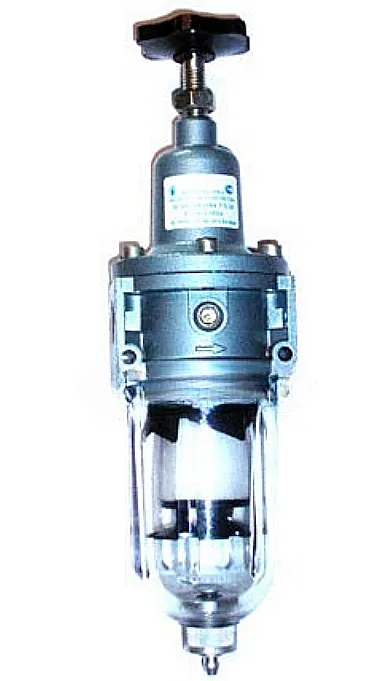

Внешний вид блока кондиционирования П-БК 03.16 в сборе с фильтр-регулятором и реле давления, вид сбоку.

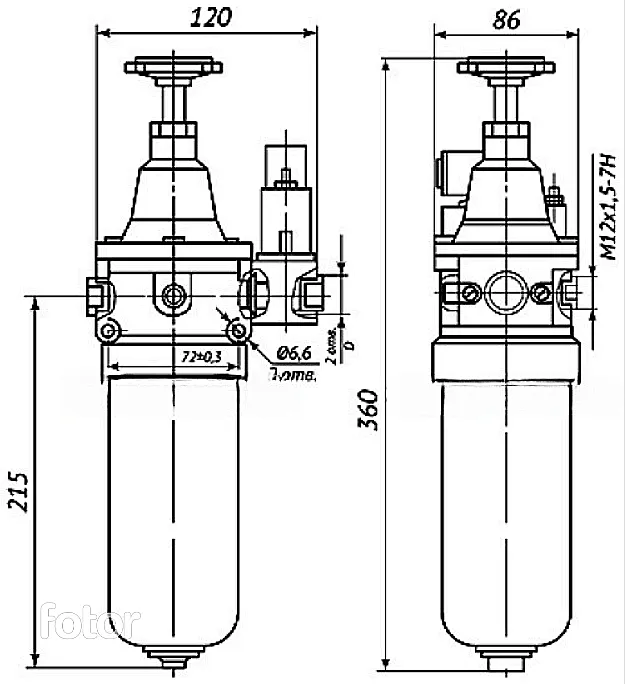

Блок кондиционирования П-БК 03.16(10), фронтальный вид, показаны порты подключения и регулировочные винты.

Принцип работы и область применения

Принцип работы блока ПБК основан на последовательной обработке воздушного потока. Сжатый воздух от компрессора или магистрали сначала проходит через фильтр-влагоотделитель, где очищается от конденсата, масляных паров и механических примесей. Далее, в зависимости от схемы, он может поступать в маслораспылитель, где обогащается мельчайшими частицами масла для смазки. Затем регулятор стабилизирует давление до заданного пользователем значения, а реле давления контролирует этот процесс, поддерживая его в установленных рамках. В итоге на выходе блока кондиционирования П-БК 03.16 получается готовый к использованию кондиционированный воздух.

Температурный режим работы стандартного блока кондиционирования П-БК обычно составляет от +5°C до +60°C. Рабочей средой является сжатый воздух, очищенный от агрессивных химических примесей. При соблюдении условий эксплуатации и своевременном обслуживании (замена фильтрующих элементов) срок службы блока составляет многие годы.

Область применения в Казахстане обширна: станкостроительные заводы, предприятия горно-металлургического комплекса (Караганда, Усть-Каменогорск), нефтегазовая отрасль (Актау), производство строительных материалов, пищевая промышленность и ремонтные мастерские по всей стране.

Расшифровка условного обозначения

Шифр модели П-БК 03.16(10) содержит следующую информацию:

• П – Пневматический.
• БК – Блок Кондиционирования (подготовки воздуха).
• 03 – Порядковый номер разработки или типоразмерная серия.
• 16 – Условный проход (Ду), в данном случае 16 мм. В скобках может указываться альтернативный типоразмер, например (10) для Ду 10 мм.

Примеры заказа и комплектация

При заказе необходимо указывать полное обозначение и требуемую комплектацию. Например: «Блок кондиционирования П-БК 03.16, Ду 16, с фильтр-регулятором П-МК04, реле давления П-МК09. Манометр в комплект не входит». Манометры часто поставляются отдельно по запросу.

Основные запасные части и ремкомплекты, которые могут потребоваться в процессе эксплуатации:

Доставка и поддержка в Казахстане

Компания Гидротех осуществляет поставки надежного пневмооборудования, включая блок кондиционирования П-БК 03.16(10), во все регионы Казахстана. Мы гарантируем быструю доставку в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также работаем с партнерами в странах СНГ. Наш офис и склад находятся в Костанае, что позволяет оперативно обрабатывать заявки с Западного региона. Все оборудование сопровождается документацией и консультационной поддержкой. Для заказа или консультации перейдите в раздел Контакты или воспользуйтесь удобной формой заказа: оставить заявку.
