Описание и назначение гидравлического насоса
Насос пластинчатый НПл 45-16/16 — это высоконадежный двухпоточный гидравлический агрегат, сконструированный для создания стабильного и непрерывного потока рабочей жидкости в системах промышленного оборудования. Его основная задача — обеспечение нерегулируемой подачи минерального масла с поддержанием высокого номинального давления до 16 МПа. Этот насос пластинчатый НПл 45-16/16 является незаменимым компонентом в гидроприводах металлообрабатывающих станков, прессового оборудования, литьевых машин и других промышленных систем, где критически важны точность гидравлических параметров, устойчивость давления и высокая производительность.
Ключевые параметры: вес, размеры и классификация
Насос пластинчатый НПл 45-16/16 обладает сбалансированными массогабаритными характеристиками, что облегчает его интеграцию в существующие системы. Устройство соответствует требованиям технических условий ТУ 2.053.1899-88. Классифицируется по единой Товарной номенклатуре внешнеэкономической деятельности (Код ТН ВЭД) под номером 8413.50.000.
| Параметр | Значение |
|---|
| Масса, кг | 42 |
| Габаритные размеры (Д×Ш×В), мм | 320×250×280 |
| Код ТН ВЭД | 8413.50.000 |
Условное обозначение модели НПл 45-16/16 расшифровывается следующим образом: НПл — насос пластинчатый; 45 — рабочий объем первой секции в кубических сантиметрах; 16 — номинальное рабочее давление в мегапаскалях; /16 — рабочий объем второй секции, также в см³. Данный насос пластинчатый может иметь модификации с разным направлением вращения.
Ертеңгі жиында екі слесарь сүйлесіп отыр. Біреуі: «Менің ескі насосым бүгін тағы да кешігіп қалды, гидроциклға қосылса да жүрмейді». Екіншісі: «Сенің насосыңның уақыты болмаса, менің насос пластинчатый НПл 45-16/16 беремін. Оның подачасы 56,7/19,4 л/мин, сағат сияқты дәл жүреді, ол біздің станоктағы «қазақстандық» дәлдікті сақтайды!»
Технические характеристики пластинчатого насоса
Основные рабочие параметры определяют область применения и эффективность устройства. Насос пластинчатый НПл 45-16/16 спроектирован для работы в широком диапазоне условий, сохраняя высокую производительность и надежность под нагрузкой.
| Параметр | Значение |
|---|
| Номинальное рабочее давление | 16 МПа |
| Подача (производительность), л/мин | 56,7 / 19,4 |
| Частота вращения (номинальная) | 1500 об/мин |
| Рабочий объем | 45,0 / 16,0 см³ |
| Тонкость фильтрации рабочей среды (рекомендуемая) | 25 мкм |
| Тип рабочей среды | Минеральные масла (ИГП-38, ВНИИ НП-403) |
| Диапазон температур эксплуатации | от -10°С до +60°С |
| Кинематическая вязкость масла | 25–213 мм²/с |
Рисунок 1: Принципиальная схема гидравлических подключений Насоса пластинчатого НПл 45-16/16.
Принцип работы двухпоточного пластинчатого насоса
Работа насоса пластинчатого НПл 45-16/16 основана на классическом роторно-пластинчатом принципе сдвоенной конструкции. Внутри корпуса вращается ротор, в радиальных пазах которого свободно перемещаются пластины (лопатки). При вращении ротора под действием центробежной силы и давления масла пластины выдвигаются и прижимаются к внутренней поверхности статора (корпуса), образуя меняющиеся по объему рабочие камеры. Это движение обеспечивает циклы всасывания и нагнетания рабочей жидкости. Ключевая особенность модели НПл 45-16/16 — это наличие двух независимых гидравлических секций (два потока) в одном корпусе. Такая конструкция позволяет одновременно и независимо обслуживать две гидравлические линии оборудования с разными требованиями к подаче (56,7 и 19,4 л/мин), что существенно упрощает общую схему гидросистемы и снижает ее стоимость.
Температурный режим, ресурс и особенности эксплуатации
Насос пластинчатый НПл 45-16/16 рассчитан на долгосрочную работу в строго определенных условиях. Соблюдение этих условий напрямую влияет на срок его безотказной службы и общую производительность гидросистемы.
Температурный режим работы агрегата составляет от -10°С до +60°С. Это позволяет использовать его в большинстве промышленных цехов Казахстана без необходимости создания специальных климатических условий. Работа за пределами данного диапазона может привести к изменению вязкости масла, повышенному износу и сокращению ресурса.
При соблюдении всех рекомендаций по эксплуатации, использовании масла требуемой чистоты и вязкости, срок службы насоса пластинчатого НПл 45-16/16 составляет не менее 8 000 часов. Фактический ресурс может быть значительно выше при регулярном техническом обслуживании и использовании качественных фильтрующих элементов. Номинальная частота вращения вала — 1500 об/мин, с допустимым отклонением ±50 об/мин. По умолчанию агрегат имеет правое направление вращения вала (со стороны привода). По специальному заказу доступна модификация с левым направлением вращения (индекс «Л» в обозначении).
Для обеспечения заявленного ресурса критически важно поддерживать чистоту рабочей жидкости. Система должна быть укомплектована фильтром с тонкостью фильтрации не ниже 25 мкм, а фильтрующие элементы необходимо регулярно заменять в соответствии с регламентом технического обслуживания.
Области применения в промышленности Казахстана
Универсальность и надежность делают насос пластинчатый НПл 45-16/16 востребованным в различных отраслях промышленности Казахстана, особенно в секторе машиностроения и металлообработки.
Основные области применения:
— Металлорежущие станки: Токарные (например, 16К20), фрезерные, сверлильные и шлифовальные станки, где гидропривод отвечает за подачу инструмента, зажим заготовки и перемещение суппортов.
— Прессовое оборудование: Гидравлические прессы для штамповки, гибки металла, производства изделий методом порошковой металлургии.
— Литьевые машины: Оборудование для литья пластмасс под давлением, где требуется точное дозирование и высокое давление для впрыска материала в форму.
— Системы гидроусилителей: В составе промышленных роботов-манипуляторов, подъемников, кранов и другого оборудования, требующего плавного и мощного силового воздействия.
— Специальное оборудование: Испытательные стенды, стенды для гидравлики, другое технологическое оборудование заводов Астаны, Алматы, Караганды и Павлодара.
Насос пластинчатый НПл 45-16/16 гарантирует стабильную работу гидроприводов при интенсивных и длительных нагрузках, характерных для казахстанских производственных условий.

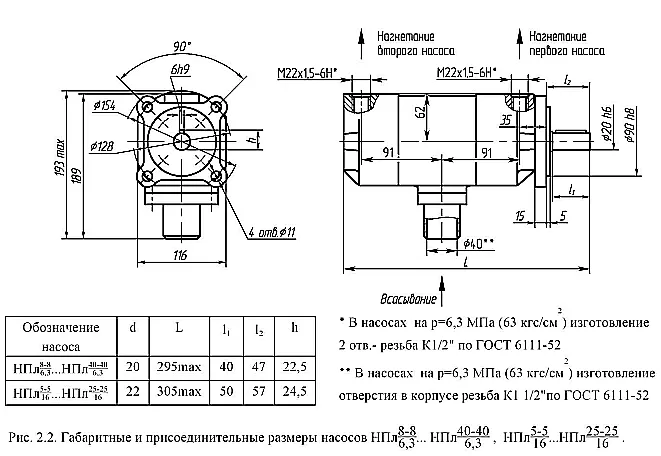

Рисунок 2: Габаритные чертежи и схема с присоединительными размерами Насоса НПл 45-16/16.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности насоса пластинчатого НПл 45-16/16 может потребоваться замена расходных элементов и деталей, подверженных естественному износу.
| Наименование детали / узла | Примечание |
|---|
| Пластины (лопатки) | Основной расходный элемент, подверженный механическому износу. Входят в стандартный ремкомплект. |
| Уплотнительные кольца и манжеты | Обеспечивают герметичность корпуса и вала. Требуют замены при появлении течей. |
| Подшипники вала | Ресурсная деталь, но может выходить из строя при перегрузках или загрязнении масла. |
| Распределительная крышка (торцевой диск) | Поверхность изнашивается при контакте с пластинами и ротором. |
| Ротор | Редко выходит из строя, но может быть поврежден при аварийных режимах (заклинивании). |
| Стандартный ремкомплект (РК) | Включает комплект пластин, уплотнений и прокладок для текущего восстановления. |
Все запасные части и ремкомплекты для модели НПл 45-16/16 доступны к заказу через официального поставщика Гидротех.
Примеры заказа и использования
Насос пластинчатый НПл 45-16/16 активно интегрируется в производственные линии по всему Казахстану.
Пример 1: Предприятие в городе Усть-Каменогорск заказало партию насосов НПл 45-16/16 для замены устаревших гидроагрегатов на парке фрезерных станков с ЧПУ, что позволило увеличить точность позиционирования и снизить вибрации.
Пример 2: Завод по производству строительных материалов в Шымкенте установил данный насос пластинчатый в гидравлическую систему пресса для формовки тротуарной плитки, добившись стабильного давления и равномерного распределения усилия.
Пример 3: Ремонтное депо в Актобе применяет насос пластинчатый НПл 45-16/16 в качестве силового узла на стенде для испытания гидроцилиндров грузовой техники.
Для получения коммерческого предложения или оформления заказа вы можете воспользоваться формой обратной связи.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать рабочее масло для Насоса пластинчатого НПл 45-16/16?
Для данного насоса рекомендованы минеральные масла типа ИГП-38 или ВНИИ НП-403 с кинематической вязкостью в диапазоне 25–213 мм²/с при рабочей температуре. Использование других типов масел (например, синтетических или биоразлагаемых) требует согласования с техническими специалистами Гидротех для проверки совместимости с уплотнительными материалами.
Какие сроки поставки Насоса НПл 45-16/16 в регионы Казахстана?
Насосы в стандартной комплектации (правое вращение) доступны на складе в Костанае. Доставка в крупные города (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) осуществляется в течение 2-5 рабочих дней. Модификации под заказ (левое вращение) изготавливаются в течение 10-15 рабочих дней.
Что делать, если упала производительность насоса в процессе эксплуатации?
Снижение подачи чаще всего связано с износом пластин или падением вязкости масла из-за перегрева. В первую очередь проверьте состояние фильтров, температуру и марку масла. При необходимости выполните техническое обслуживание с заменой пластин (ремкомплекта). Наши инженеры готовы проконсультировать вас по телефону или через сайт gidro777.kz. Возможна ли поставка Насоса пластинчатого НПл 45-16/16 в другие страны СНГ?
Да, компания Гидротех организует поставки оборудования не только по всей территории Казахстана, но и в другие страны Таможенного союза и СНГ (Россия, Беларусь, Кыргызстан, Армения и др.). Все таможенное оформление и логистику берем на себя.
Ваш надежный поставщик промышленной гидравлики в Казахстане
Выбирая насос пластинчатый НПл 45-16/16 у официального поставщика Гидротех, вы получаете не просто оборудование, а комплексное решение. Мы гарантируем оригинальное качество продукции, соответствие всем заявленным техническим характеристикам и обеспечиваем полное сопровождение. На весь товар распространяется гарантия 24 месяца. Мы осуществляем быструю доставку со склада в Костанае во все регионы Казахстана и страны СНГ, предоставляем техническую документацию на русском языке и оказываем консультационную поддержку на всех этапах — от выбора до запуска и обслуживания. Свяжитесь с нами через раздел Контакты, чтобы получить подробную консультацию и коммерческое предложение.
