Промышленные предприятия Казахстана в поисках надежного и высокопроизводительного гидравлического оборудования стабильно выбирают насос пластинчатый НПл 20-20/16. Эта модель, представленная брендом Гидротех, стала стандартом для гидроприводов, работающих в условиях интенсивных нагрузок и требующих обслуживания двух независимых контуров. Идеально подходит для горнодобывающей, нефтегазовой и строительной отраслей Республики.
Описание и назначение
Насос пластинчатый НПл 20-20/16 – это конструктивно завершенный двухпоточный нерегулируемый гидроагрегат, созданный для обеспечения бесперебойной работы мощных гидравлических систем. Его ключевое преимущество – способность параллельно обеспечивать рабочей жидкостью две отдельные магистрали с одинаковыми параметрами. Насос пластинчатый НПл 20-20/16 выдает номинальное давление 16 МПа (160 бар), что делает его незаменимым на производственных линиях, в тяжелой технике и спецоборудовании.
Основное назначение устройства – преобразование механической энергии вращения вала в гидравлическую энергию потока жидкости. Особенность модели насос пластинчатый НПл 20-20/16 заключается в комбинированном рабочем объеме 20+20 см³, который и обеспечивает выдачу двух потоков. Агрегат изготовлен из высокопрочных и износостойких материалов, что гарантирует долгий срок службы даже в условиях запыленности и перепадов температур, характерных для казахстанского климата. Он рекомендован для гидравлических станций (гидростанций), прессового оборудования, лесозаготовительных комбайнов (харвестеров) и строительной техники экскаваторов-погрузчиков.
Условное обозначение модели
Расшифровка маркировки насос пластинчатый НПл 20-20/16 проста и информативна, что облегчает процесс заказа и подбора запчастей.
НПл – сокращенное обозначение типа агрегата: Насос Пластинчатый.
20 – рабочий объем первой гидролинии, выраженный в кубических сантиметрах (см³).
20 – рабочий объем второй гидролинии, также равный 20 см³.
16 – номинальное рабочее давление в мегапаскалях (МПа), на которое рассчитан агрегат.
При оформлении заказа на сайте https://gidro777.kz/ или обращении к менеджеру обязательно указывайте полное обозначение НПл 20-20/16 для получения точной конфигурации.
Основные параметры: вес, габариты и классификация
Данный агрегат отличается компактными размерами при значительной производительности. Его конструкция оптимизирована для легкой интеграции в существующие гидросистемы.
| Параметр | Значение |
|---|
| Масса, кг | 19 |
| Габаритные размеры (Д×Ш×В), мм | 320×280×250 |
| Присоединительный размер фланца | DN50 по ГОСТ 12815-80 |
| Код ТН ВЭД | 8413.50.000.0 (Гидравлические насосы с рабочим объемом не более 50 см³) |

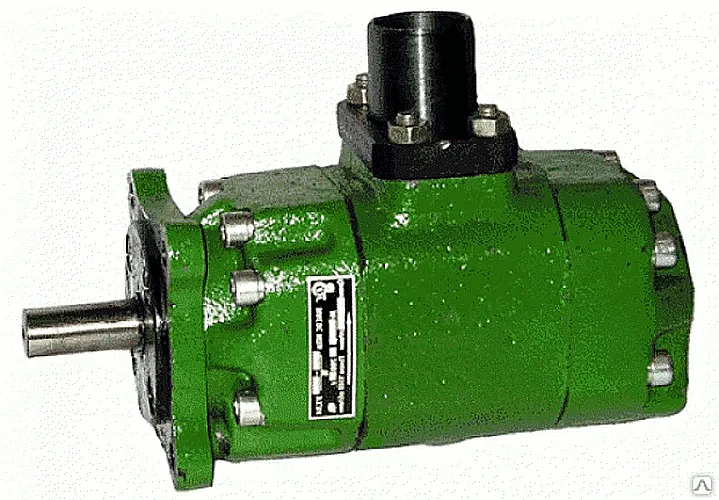

Изображение 1: Общий вид насоса пластинчатого НПл 20-20/16, бренд Гидротех.
— Сұрақ: Инженер неге насос пластинчатый НПл 20-20/16 алып келді?
— Жауап: Екі қазанға бірден май құю үшін! Шынында да, бұл қондырғы екі тізбекті бір мезгілде қамтамасыз етеді.
Технические характеристики насоса НПл 20-20/16
Детальные параметры, определяющие область применения и режимы работы.
| Параметр | Значение / Описание |
|---|
| Модель | НПл 20-20/16 |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла классов H, HL, HLP по DIN 51524 |
| Рабочее давление (номинальное), МПа | 16 |
| Рабочий объем (суммарный/ на поток), см³ | 40 / 20+20 |
| Подача (производительность) при 1500 об/мин, л/мин | 25,5 + 25,5 |
| Рекомендуемая частота вращения вала, об/мин | 1500 |
| Диапазон рабочих температур масла, °C | -10 ... +60 |
| Кинематическая вязкость масла, мм²/с | 25 – 213 |
| Требуемая тонкость фильтрации, мкм | 25 |
| Присоединение вала | Шлицевое соединение стандарта SAE |
| Масса, кг | 19 |
Принцип работы пластинчатого насоса
Принцип действия насоса пластинчатого НПл 20-20/16 основан на изменении объема рабочих камер при вращении ротора. В корпусе (статоре) эксцентрично расположен ротор с прорезями, в которые свободно вставлены пластины (шиберы). При вращении вала пластины под действием центробежной силы и давления жидкости прижимаются к внутренней поверхности статора, образуя изолированные камеры. На стороне всасывания объем этих камер увеличивается, создавая разрежение и затягивая масло. На стороне нагнетания объем уменьшается, выталкивая жидкость под высоким давлением в гидролинию. Двухпоточность достигается за счет специального распределителя и конструкции роторного блока, разделяющего потоки.
Эксплуатационные условия и ресурс
Для обеспечения заявленного срока службы насоса пластинчатого НПл 20-20/16 необходимо соблюдать температурный режим работы гидравлической жидкости в диапазоне от -10°C до +60°C. Перегрев свыше +85°C приводит к ускоренной деградации уплотнений и пластин. Использование масла с рекомендуемой вязкостью и его своевременная замена – залог долговечности. При соблюдении всех условий эксплуатации и регулярном техническом обслуживании (замена фильтров, контроль чистоты масла) ресурс агрегата составляет не менее 8000 моточасов. Гарантия от производителя Гидротех – 24 месяца с момента ввода в эксплуатацию.
Область применения в Казахстане
Насос пластинчатый НПл 20-20/16 нашел широкое применение в различных секторах промышленности Казахстана благодаря своей надежности и универсальности.
Горнодобывающая и нефтегазовая отрасль: гидроприводы буровых установок, станков-качалок, системы управления задвижками.
Строительство и дорожные работы: гидравлические системы экскаваторов, бульдозеров, автогрейдеров, кранов-манипуляторов.
Сельское и лесное хозяйство: комбайны, кормораздатчики, харвестеры, тракторные навесные системы.
Промышленное производство: прессовое оборудование (металлогидка, древесно-стружечные плиты), линии прокатных станов, станки с ЧПУ.
Энергетика: системы управления затворами гидроэлектростанций, вспомогательные гидроагрегаты.
Габаритные и присоединительные размеры
Для корректного монтажа и подключения насоса пластинчатого НПл 20-20/16 к существующей системе используйте следующие данные и схемы.

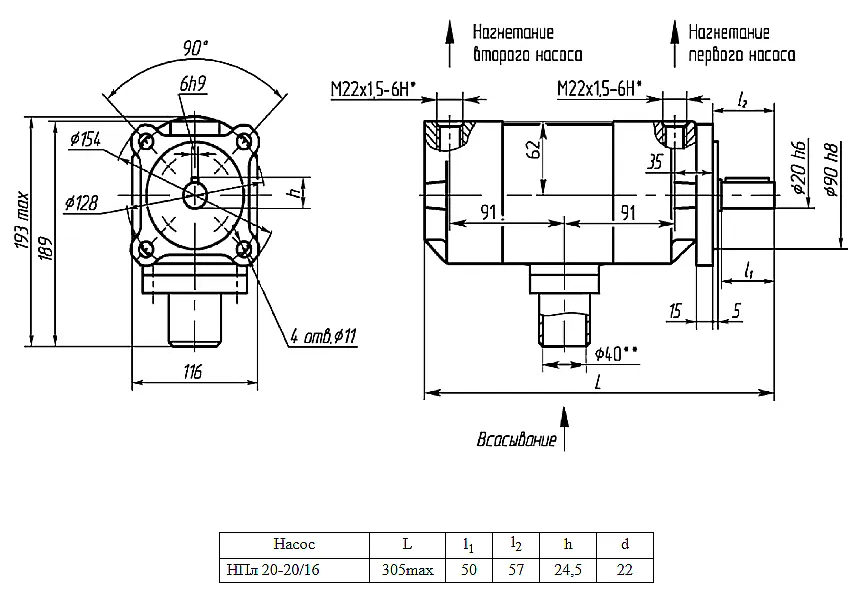

Изображение 2: Схема с габаритными и установочными размерами насоса НПл 20-20/16, виды сбоку и со стороны подключения.
Ремкомплект и запчасти
Для поддержания работоспособности насоса пластинчатого НПл 20-20/16 рекомендуется иметь на складе сменные комплектующие. Чаще всего изнашиваются следующие элементы:
| Наименование запчасти | Назначение |
|---|
| Ремкомплект уплотнений (сальники, манжеты) | Для восстановления герметичности корпуса и вала |
| Комплект пластин (шиберов) | Основные рабочие органы, подверженные износу |
| Распределительная плита (торцевой диск) | Обеспечивает распределение потоков, может подвергаться эрозии |
| Подшипники ротора | Обеспечивают вращение вала |
| Пружины пластин | Прижимают пластины к статору |
Примеры оформления заказа
Для оперативного формирования заявки вы можете использовать следующие формулировки:
1. «Насос пластинчатый НПл 20-20/16 с фланцевым подключением DN50 по ГОСТ 12815-80».
2. «Насос пластинчатый НПл 20-20/16 в комплектации для работы с биоразлагаемыми маслами (уплотнения FKM/Viton)».
3. «Гидронасос НПл 20-20/16 с дополнительным ремкомплектом и паспортом, сертификат соответствия».
Минимальный срок изготовления и отгрузки со склада в Костанае составляет 3 рабочих дня после подтверждения заказа. Для быстрого оформления используйте форму заказа на сайте.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос пластинчатый НПл 20-20/16 под конкретную технику?
Ключевые параметры для подбора: требуемое давление в системе (до 16 МПа), суммарный расход двух потоков (до 51 л/мин), частота вращения вала привода, тип рабочей жидкости и присоединительные размеры. Наши специалисты помогут с подбором – обращайтесь в раздел Контакты.
Какие сроки поставки в города Казахстана?
При наличии на складе в Костанае: доставка в Астану, Алматы, Шымкент – 1-3 дня; в Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск – 2-5 дней. Под заказ сроки уточняются индивидуально.
С какими типами гидравлических масел совместим насос?
Агрегат совместим с большинством минеральных и синтетических масел классов H, HL, HLP (по DIN 51524) и HVLP. Для специальных сред (биоразлагаемые, огнестойкие жидкости) требуется специальная комплектация уплотнений.
Может ли насос пластинчатый НПл 20-20/16 заменить аналогичные насосы других производителей?
Да, благодаря стандартизированным присоединительным размерам (фланец DN50, вал SAE) и схожим характеристикам насос пластинчатый НПл 20-20/16 является полным аналогом многих импортных моделей и подходит для взаимозамены без переделки трубопроводов.
