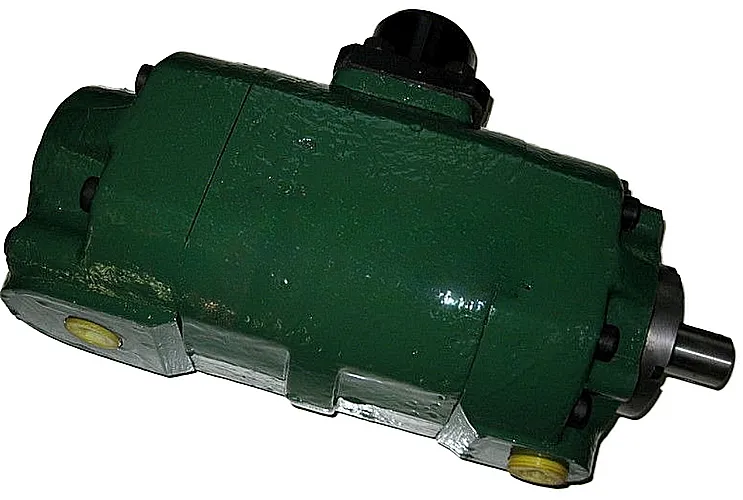

Насос пластинчатый НПл 12,5-16/6,3 — это высоконадежное двухпоточное гидравлическое оборудование, спроектированное для эффективной и стабильной работы в сложных промышленных условиях. Его ключевая особенность — способность одновременно обеспечивать два независимых потока рабочей жидкости с разными рабочими объемами (12,5 и 16 см³) при едином номинальном давлении 6,3 МПа (63 бар). Это решение идеально подходит для гидравлических систем, требующих раздельной или синхронной подачи в несколько контуров, что повышает компактность и энергоэффективность всей установки.
Условное обозначение и расшифровка маркировки
Маркировка Насос пластинчатый НПл 12,5-16/6,3 содержит всю необходимую информацию для подбора и заказа:
НПл 12,5-16/6,3
НПл — Насос пластинчатый (основной тип конструкции).
12,5 — рабочий объем первой секции (первого потока), выраженный в кубических сантиметрах (см³).
16 — рабочий объем второй секции (второго потока), см³.
6,3 — номинальное рабочее давление, которое способен развивать агрегат, в мегапаскалях (МПа).
Использование в системе подобного насоса пластинчатого НПл 12,5-16/6,3 позволяет оптимизировать гидросхему, часто заменяя два отдельных насоса одним, что упрощает монтаж и обслуживание.
Краткие параметры и Код ТН ВЭД
| Параметр | Значение |
|---|
| Код ТН ВЭД | 8413 50 000 0 |
| Основные габариты, мм (Д×Ш×В) | 285×210×240 |
| Масса (нетто), кг | 19 |
Батыр шеберге сурады: «Жақсы насос пластинчатый НПл 12,5-16/6,3 таңдауға не керек?». Шебер жауап берді: «Бірінші – күш, екінші – қысым, үшінші – сенімді жеткізуші – gidro777.kz!»
Подробные технические характеристики
| Параметр | Значение / Описание |
|---|
| Модель гидронасоса | Насос пластинчатый НПл 12,5-16/6,3 |
| Рабочее давление, номинальное, МПа | 6,3 |
| Давление, максимальное, МПа | 8,5 |
| Подача (производительность), л/мин | 9,7 – 12,7 (средняя при номинальных оборотах) |
| Рабочий объем (по потокам), см³ | 12,5 и 16 |
| Частота вращения вала, номинальная, об/мин | 960 |
| Тип рабочей среды | Минеральные, синтетические, водно-гликолевые масла, совместимые с чугуном и резиной |
| Вязкость рабочей жидкости, кинематическая, мм²/с | 20 – 400 |
| Тонкость фильтрации масла, номинальная, мкм | 25 |
| Температурный диапазон рабочей среды, °С | от +10 до +60 |
| Температура окружающей среды, °С | от -10 до +60 |
| Тип подключения, вал | Цилиндрический с пазом |
| Присоединительные размеры, порты | Резьба G1". Фланец крепления соответствует ISO 5211. |
| Масса полная, кг | 19 |
Принцип действия и конструктивные особенности
Насос пластинчатый НПл 12,5-16/6,3 функционирует по классическому принципу пластинчато-роторной группы. Внутри корпуса эксцентрично расположен ротор с радиальными пазами, в которых свободно перемещаются пластины. При вращении ротора центробежная сила и давление жидкости выталкивают пластины, прижимая их к внутренней поверхности статора (корпуса). Образовавшиеся герметичные камеры изменяют свой объем. На участке всасывания объем увеличивается, создавая разрежение и забор жидкости. На участке нагнетания объем камеры уменьшается, выталкивая жидкость в напорную магистраль под рабочим давлением.
Двухпоточность модели насос пластинчатый НПл 12,5-16/6,3 достигается за счет специальной конструкции вала и распределения камер, что позволяет иметь два независимых всасывающих и нагнетательных канала в одном корпусе. Это обеспечивает надежность и снижает общую металлоемкость системы.
Ресурс, срок службы и условия эксплуатации
Гарантированный срок службы насоса пластинчатого НПл 12,5-16/6,3 при соблюдении всех регламентных требований (чистота масла, соответствие вязкости, отсутствие кавитации) превышает 10 000 моточасов, что обычно эквивалентно 5 и более годам интенсивной эксплуатации. Ключевыми факторами долговечности являются использование износостойких материалов: корпус из чугуна СЧ20, пластины из закаленной легированной стали, надежные уплотнения. Для максимального ресурса критически важно поддерживать чистоту гидравлической жидкости, используя фильтры тонкости не менее 25 мкм.
Область применения и типовое оборудование
Данный тип насосов широко востребован в различных отраслях промышленности Казахстана и стран СНГ благодаря своей надежности и универсальности.
Насос пластинчатый НПл 12,5-16/6,3 эффективно применяется в:
• Промышленное и энергетическое машиностроение: гидравлические приводы прессов, литьевых машин, гибочных станков (сынау станоктары), экструдеров.
• Металлообработка: гидросистемы токарных, фрезерных, шлифовальных станков.
• Нефтегазовый сектор: вспомогательные системы насосных агрегатов, установки поддержания пластового давления (ППД).
• Сельхозтехника: гидросистемы современных комбайнов (астық жинағыш), тракторов, погрузчиков.
• Подъемно-транспортное оборудование: гидроприводы автомобильных подъемников (көтеруші), конвейеров, некоторых моделей лифтов.
Его двухпоточность особенно ценна в оборудовании, где необходимо одновременное или попеременное питание двух исполнительных механизмов (например, захват и поворот манипулятора).
Габаритные, установочные и присоединительные размеры
Ниже представлены изображения с основными монтажными размерами насоса пластинчатого НПл 12,5-16/6,3, которые необходимы для интеграции в существующую систему.
Чертеж общих габаритов пластинчатого насоса.

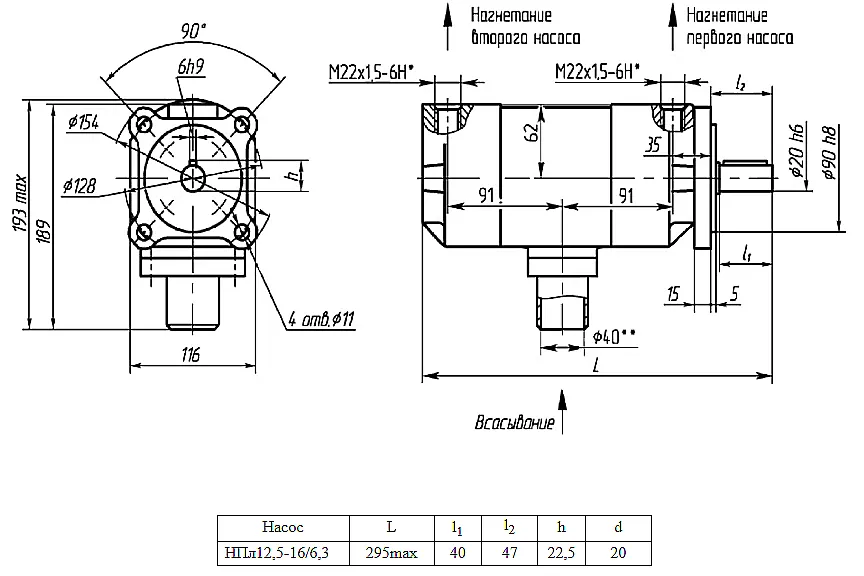

Схема присоединения: резьбовые порты и крепежный фланец.
Ремонтный комплект и запасные части
Для обеспечения длительной бесперебойной работы рекомендуется приобретать ремонтный комплект. Типовой ремкомплект для насоса пластинчатого НПл 12,5-16/6,3 обычно включает наиболее подверженные износу компоненты:
| Наименование запчасти / комплекта | Назначение |
|---|
| Комплект пластин (лопаток) | Основной рабочий элемент, подверженный износу. |
| Комплект уплотнений (сальники, манжеты) | Для предотвращения утечек жидкости по валу и в местах соединений. |
| Распределительный диск/декольте | Обеспечивает распределение потоков жидкости. |
| Подшипники вала | Обеспечивают свободное вращение ротора. |
| Комплект пружин пластин (если предусмотрены) | Прижимают пластины к статору на малых оборотах. |
Примеры оформления заказа
Для оперативного формирования заявки вы можете использовать следующие типовые формулировки:
• «Насос пластинчатый НПл 12,5-16/6,3 — 3 шт. для модернизации пресса в Актобе».
• «Заказ: НПл 12,5-16/6,3 в комплекте с фильтром тонкой очистки масла — доставка в Караганду».
• «Требуется ремонтный комплект для насоса пластинчатого НПл 12,5-16/6,3 — г. Павлодар».
Для заказа, уточнения наличия и стоимости просто оставьте заявку на сайте, указав модель, количество и город назначения. Наши специалисты оперативно подготовят для вас коммерческое предложение.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать между одно- и двухпоточным насосом? Нужен ли именно НПл 12,5-16/6,3?
Насос пластинчатый НПл 12,5-16/6,3 стоит выбирать, если ваша гидравлическая система требует питания двух контуров с разным или одинаковым расходом, но вы хотите сэкономить место и упростить привод. Он заменяет два насоса, если их суммарные параметры близки к 12,5+16 см³ при давлении 6,3 МПа.
Каковы сроки поставки насоса НПл 12,5-16/6,3 в мой город?
Мы осуществляем поставки оборудования по всему Казахстану и СНГ. Для крупных городов типа Астана, Алматы, Шымкент, Караганда стандартный срок доставки — 3-5 рабочих дней. В отдалённые регионы Казахстана — 5-10 рабочих дней. Точные сроки уточняйте у менеджера при оформлении.
Какие жидкости можно использовать с этим насосом? Подойдет ли он для водомасляных эмульсий?
Насос пластинчатый НПл 12,5-16/6,3 рассчитан на работу с минеральными и синтетическими маслами, а также с водно-гликолевыми смесями (HFC). Использование водомасляных эмульсий (HFA) требует отдельного согласования, так как может потребоваться изменение материалов уплотнений для защиты от коррозии.
Можно ли подключить НПл 12,5-16/6,3 к существующей гидросистеме с другим типом насоса? Нужна ли адаптация?
Да, подключение возможно. Важно согласовать параметры: давление в системе не должно превышать 6,3 МПа (предусмотреть предохранительный клапан), а также проверить соответствие вала привода (посадочный размер и паз). Часто требуется замена или подгонка соединительной муфты. Наши инженеры помогут провести аудит совместимости.
Поставка в Казахстан от компании Гидротех
Компания Гидротех является надежным поставщиком промышленного гидравлического оборудования на рынке Казахстана. Выбирая насос пластинчатый НПл 12,5-16/6,3 у нас, вы получаете:
• Оригинальное оборудование от проверенных производителей с полным пакетом документов.
• Техническую консультацию и помощь в подборе аналогов для ваших конкретных задач.
• Оперативную логистику по всему Казахстану: в Астану, Алматы, Шымкент, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города.
• Доставку в страны СНГ (Беларусь, Узбекистан, Кыргызстан).
• Сервисную поддержку и обеспечение запасными частями на весь срок службы оборудования.
Все поставляемые нами насосы, включая насос пластинчатый НПл 12,5-16/6,3, проходят предпродажную проверку. Мы ценим долгосрочное партнерство и гарантируем качество каждого изделия. Для заказа и консультации перейдите в раздел Контакты.
