Компания Гидротех, являясь ведущим поставщиком гидравлического оборудования в Казахстане, предлагает профессиональные решения для вашего производства. На странице представлен подробный обзор надежного и проверенного агрегата. Насос пластинчатый Г12-32АМ представляет собой современное, эффективное и неприхотливое оборудование, созданное для долгой службы в условиях казахстанских предприятий.
Описание и назначение насоса Г12-32АМ

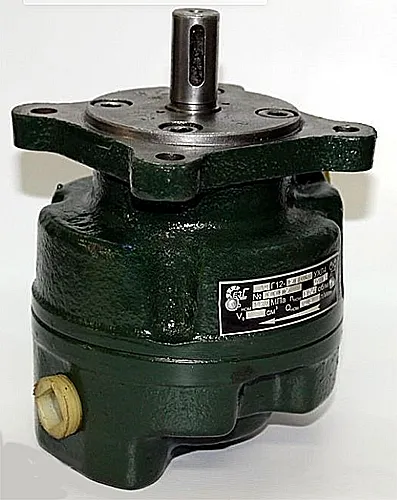

Насос пластинчатый Г12-32АМ — это универсальный однопоточный гидронасос первого габарита с постоянной производительностью. Агрегат предназначен для стабильной работы в гидравлических системах промышленного оборудования, где требуется подача минеральных масел и других жидкостей схожей вязкости. Конструкция насоса пластинчатого Г12-32АМ обеспечивает надежность и простоту эксплуатации, что особенно важно для поддержания непрерывного производственного цикла на заводах и в цехах. Основная сфера применения — станки с ЧПУ, гидравлические прессы, металлообрабатывающее оборудование, а также сельскохозяйственная техника. Благодаря своей конструкции, насос пластинчатый Г12-32АМ является прямой и более совершенной заменой морально устаревших моделей, таких как НПл 16/6,3, сохраняя при этом полную совместимость с большинством существующих гидросистем.
Основные параметры, вес и размеры
Агрегат характеризуется оптимальным сочетанием мощности и компактности, что упрощает его интеграцию в существующие линии. Ниже приведены ключевые габаритные и весовые параметры для насоса пластинчатого Г12-32АМ.
| Параметр | Значение |
|---|
| Масса, кг | 8.2 |
| Длина (L), мм | 240 |
| Ширина (B), мм | 180 |
| Высота (H), мм | 150 |
| Код ТН ВЭД | 8413.50.900.0 |
Компактные размеры насоса пластинчатого Г12-32АМ позволяют производить установку и монтаж даже в условиях ограниченного пространства, без необходимости серьезной переделки несущих конструкций. Все изделия соответствуют требованиям ГОСТ 13824-84, что гарантирует их качество и безопасность эксплуатации.
Хороший анекдот для друзей-гидравликов
Приходит инженер на склад и говорит: «Мне нужен самый надежный агрегат для нашего нового станка». Ему в ответ: «Бери насос пластинчатый Г12-32АМ — он у нас работает, как часы, только масло качает!»
Детальные технические характеристики
Чтобы сделать осознанный выбор, важно понимать все эксплуатационные возможности оборудования. Насос пластинчатый Г12-32АМ обладает следующим набором технических характеристик, определяющих его производительность, надежность и долговечность.
Основные рабочие параметры | Г12-32АМ |
| Рабочий объем, см³ | 16 |
| Номинальная подача (производительность), л/мин | 12.7 |
| Рабочее давление на выходе, МПа | Номинальное | 6.3 |
| Максимальное (пиковое) | 7.0 |
| Давление на входе (всасывания), МПа | Минимальное | 0.08 |
| Максимальное | 0.12 |
| Номинальная частота вращения, об/мин | 960 |
| Диапазон частоты вращения, об/мин | 600 – 1500 |
| Потребляемая номинальная мощность, кВт | 1.9 |
| Общий КПД, % | >70 |
| Тип рабочей среды | Минеральные масла (вязкость 17–400 сСт) |
| Условный диаметр присоединения, мм | 12 |
| Маркировка аналога (устаревшая модель) | НПл 16/6,3 |
Эксплуатационные и климатические параметры | Насос Г12-32АМ |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Уровень звукового давления (шума), дБА | <82 |
| Гарантийный срок эксплуатации, месяцев | 12 |
| Температура рабочей жидкости (масла), °C | Минимальная | +10 |
| Максимальная | +50 |
| Температура окружающей среды, °C | Минимальная | 0 |
| Максимальная | +50 |
Принцип действия пластинчатого насоса
Работа насоса пластинчатого Г12-32АМ основана на классической и проверенной схеме пластинчатого ротора. В корпусе (статоре) эксцентрично расположен ротор с прорезями, в которых свободно перемещаются пластины (шиберы). При вращении ротора под действием центробежной силы и давления жидкости пластины выдвигаются, плотно прилегая к внутренней поверхности корпуса. Образуются изолированные камеры, объем которых изменяется при вращении. В зоне всасывания объем камер увеличивается, создавая разрежение и забор жидкости. В зоне нагнетания объем уменьшается, что приводит к повышению давления и вытеснению жидкости в напорную магистраль. Ключевой особенностью именно модели Г12-32АМ является автоматическая компенсация износа пластин, обеспечивающая стабильность производительности и давления на протяжении всего срока службы.
Температурные режимы и ресурс агрегата
Для обеспечения максимальной долговечности насоса пластинчатого Г12-32АМ важно соблюдать рекомендуемые производителем условия. Оптимальная температура рабочей жидкости (минерального масла) лежит в диапазоне от +10°C до +50°C. Температура окружающего воздуха в месте установки не должна опускаться ниже 0°C и превышать +50°C. При соблюдении этих условий, использовании чистого масла с рекомендуемой вязкостью (17–400 сСт) и своевременной замене фильтров, общий срок службы насоса пластинчатого Г12-32АМ составляет не менее 5 лет. Гарантийный срок, предоставляемый компанией Гидротех, — 12 месяцев с момента ввода в эксплуатацию.
Область применения и совместимое оборудование
Универсальность и надежность делают насос пластинчатый Г12-32АМ востребованным в самых разных отраслях промышленности Казахстана. Его успешно применяют на следующих типах оборудования:
1. Металлообрабатывающие станки с ЧПУ (для гидроприводов подачи столов, суппортов).
2. Листогибочные и гибочные прессы, гидравлические ножницы.
3. Оборудование для производства сэндвич-панелей и металлоконструкций.
4. Гидравлические системы сельскохозяйственных комбайнов, тракторов и другой спецтехники.
5. Вспомогательные гидросистемы промышленных роботов и манипуляторов.
6. Станочное оборудование на предприятиях нефтегазового сектора.
Нередко насос пластинчатый Г12-32АМ выбирают для плановой модернизации или ремонта устаревшего оборудования, где ранее использовался аналог НПл 16/6,3, благодаря полной совместимости по присоединительным размерам и гидравлическим параметрам.
Расшифровка условного обозначения (шифра)
Маркировка насоса содержит всю необходимую информацию о его типе и основных параметрах:
Г12-32АМ
• Г — Гидронасос.
• 12 — Условный диаметр присоединительного узла (12 мм).
• 3 — Серийный номер, указывающий на однопоточное исполнение.
• 2 — Габарит (в данном случае 1-й габарит).
• А — Конструктивное исполнение корпуса и вала.
• М — Модернизированная версия изделия.
Полный код для заказа у поставщика может включать дополнительные индексы, например, Г12-32АМ-01-УХЛ4, где «01» — вариант исполнения, «УХЛ4» — климатическое исполнение.
Габаритные и присоединительные размеры
Для корректного монтажа и проектирования гидросистемы необходимо учитывать все размеры агрегата. Ниже представлены основные чертежи насоса пластинчатого Г12-32АМ.

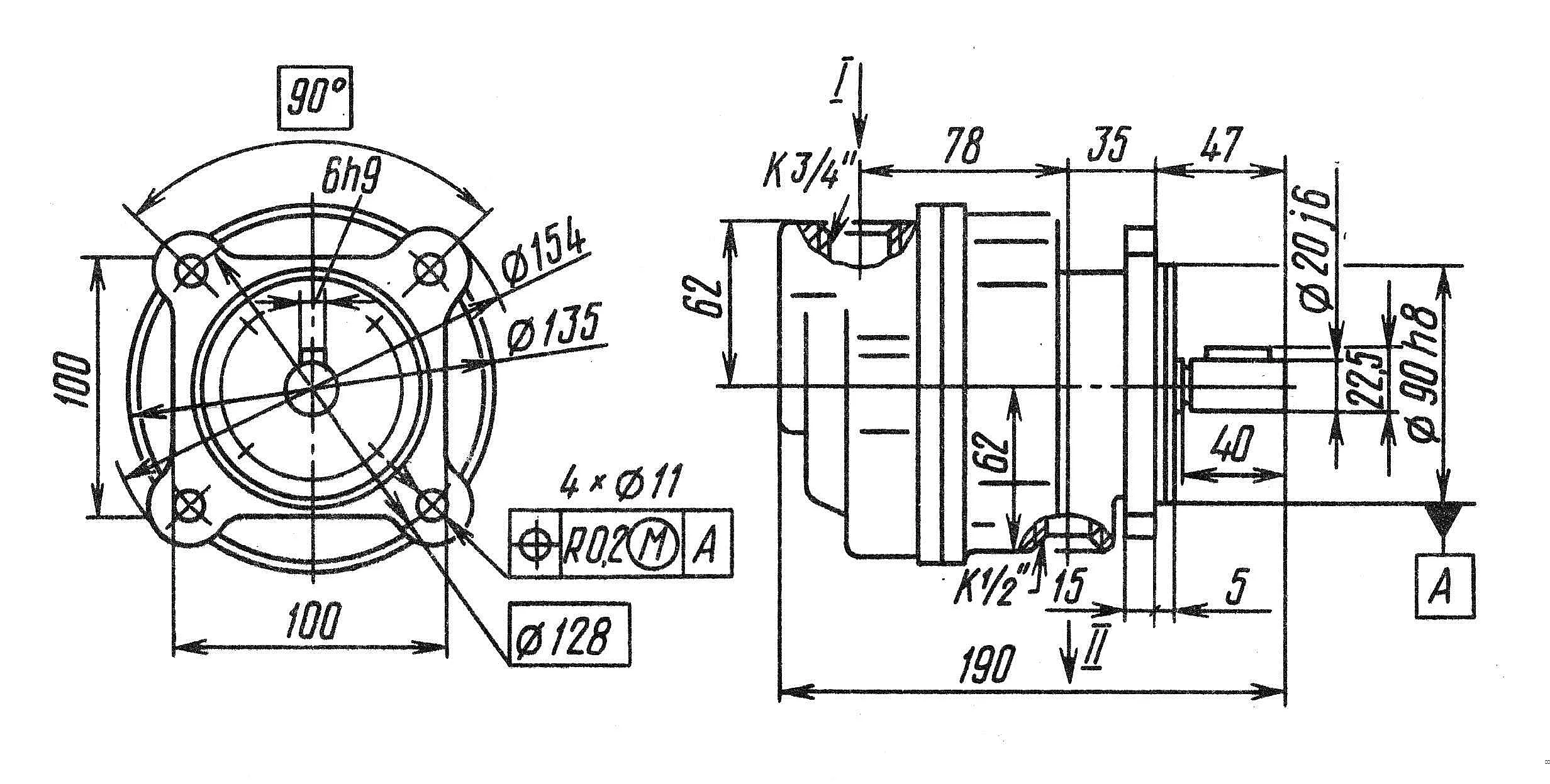

Рис. 1. Габаритный чертеж насоса Г12-32АМ с основными размерами. |
Рис. 2. Схема присоединительных размеров и монтажных отверстий насоса. |
Присоединение трубопроводов осуществляется через стандартные фланцы по ГОСТ 12815-80. Диаметр подводящего и отводящего патрубков — 12 мм. Возможен как прямой монтаж агрегата на бак гидросистемы, так и установка через переходную плиту для удобства обслуживания.
Типовые примеры заказа и применения
Компания Гидротех имеет обширный опыт поставок оборудования по всему Казахстану и странам СНГ. Вот лишь несколько примеров успешного внедрения насоса пластинчатого Г12-32АМ:
• На предприятии по производству вентиляционных систем в Шымкенте установили 8 единиц насоса пластинчатого Г12-32АМ для модернизации парка гибочных станков, что позволило увеличить их производительность на 15%.
• Завод сельхозтехники в Костанае закупил партию из 15 насосов для комплектации гидросистем новых комбайнов, отметив их надежность в полевых условиях.
• Сервисный центр в Актау использует насос пластинчатый Г12-32АМ в качестве универсального ремонтного узла для восстановления импортных станков, экономя средства заказчиков на оригинальные запчасти.
Готовы рассказать о вашей задаче? Наши инженеры помогут подобрать оптимальное решение.
Состав ремонтного комплекта и часто заменяемые детали
Для проведения планового ремонта и обслуживания насоса пластинчатого Г12-32АМ рекомендуется иметь в наличии типовой ремкомплект. Наиболее подверженными износу элементами являются пластины (шиберы), уплотнительные кольца и втулки ротора. Компания Гидротех предлагает полный набор запасных частей, обеспечивающих быстрое восстановление работоспособности агрегата.
| Наименование детали | Кол-во в ремкомплекте | Примечание |
|---|
| Пластины (шиберы) | 12 шт. | Основной рабочий элемент, подверженный износу. |
| Комплект уплотнений (сальники, манжеты) | 1 набор | Для уплотнения вала и крышек. |
| Пружины пластин | 12 шт. | Обеспечивают прижим пластин к статору. |
| Втулка ротора (при наличии) | 1 шт. | Заменяется при значительном износе посадочного места. |
| Комплект крепежных болтов | 1 набор | Для сборки корпуса после ремонта. |
Почему стоит выбрать насос пластинчатый Г12-32АМ от «Гидротех» из Костаная?
Наша компания не просто продает оборудование, мы предлагаем комплексные решения для гидравлики вашего предприятия. Покупая насос пластинчатый Г12-32АМ у нас, вы получаете:
1. Прямые поставки от производителя. Мы работаем без посредников, что позволяет предлагать конкурентные цены.
2. Гарантия 12 месяцев. Полная ответственность за качество поставляемой продукции.
3. Быстрая доставка по всему Казахстану и СНГ. Доставляем оборудование в Алматы, Астану (Нур-Султан), Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Организуем поставки в страны Содружества.
4. Техническая поддержка. Наши специалисты готовы ответить на ваши вопросы по выбору, монтажу и эксплуатации оборудования.
5. Полный пакет документов. Паспорт, сертификат соответствия, руководство по эксплуатации.
Обеспечьте бесперебойную работу своего производства с надежным насосом пластинчатым Г12-32АМ от казахстанского поставщика Гидротех. Всегда в наличии на нашем складе в Костанае!
