Описание и назначение насоса пластинчатого БГ12-21АМ
Насос пластинчатый БГ12-21АМ является высоконадежным гидравлическим агрегатом, спроектированным для создания стабильного давления рабочей жидкости в промышленных гидравлических контурах. Он предназначен для подачи минерального масла в системы станков, прессов, подъемных механизмов и другой специализированной техники. Конструкция с двукратным действием обеспечивает плавный поток масла с минимальной пульсацией, что критически важно для технологических процессов, требующих высокой точности исполнения. Насос пластинчатый БГ12-21АМ разработан и производится с учетом современных требований к промышленному оборудованию, под брендом Гидротех.

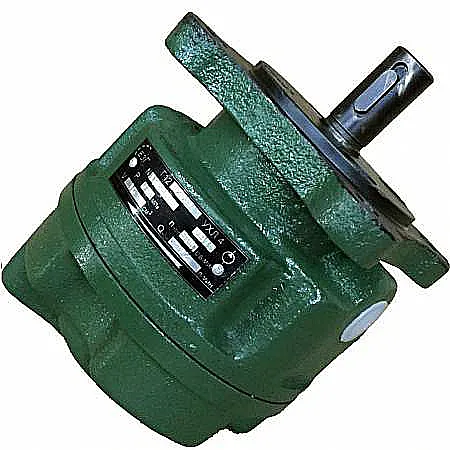

Внешний вид насоса пластинчатого БГ12-21АМ, фланцевое присоединение с четырьмя крепежными отверстиями.
Общая информация: масса, габариты и код ТН ВЭД
Гидравлический насос пластинчатый БГ12-21АМ отличается компактными размерами и умеренной массой, что облегчает его монтаж и интеграцию в существующие системы. Для импорта и экспорта данной продукции используется код ТН ВЭД 8413500000. Модель поставляется в прочной упаковке, гарантирующей сохранность при перевозке по Казахстану и странам СНГ.
| Параметр | Значение |
|---|
| Масса, кг | 9.5 |
| Длина, мм | 220 |
| Ширина, мм | 180 |
| Высота, мм | 150 |
| Код ТН ВЭД | 8413500000 |
Техническая шутка про гидравлику
Ертеңгі асқа шақырғанда, инженер бауырлардың бірі «насос пластинчатый БГ12-21АМ әкелдім, дәм тәтті бопты дейсің бе?» - деп сұрады. Оған жауап берді: «Әрине! Оның берген қысымы соншалықты, жады шеруге мәжбүр етті!» (Завтра в гости к обеду инженер принес насос пластинчатый БГ12-21АМ. Что, мол, им заправить? Ответили: «Конечно! Его давление такое, что заставит вспомнить все забытое!»)
Ключевые технические характеристики насоса БГ12-21АМ
Технические параметры насоса пластинчатого БГ12-21АМ позволяют эффективно решать задачи подачи жидкости под давлением в условиях промышленного производства. Ниже представлены основные эксплуатационные данные модели.
| Параметр | БГ12-21АМ | Примечание |
|---|
| Рабочее давление, номинальное, МПа | 12.5 | Основной рабочий режим. |
| Предельное давление, МПа | 14 | Максимально допустимое кратковременное давление. |
| Производительность (номинальная подача), л/мин | 5.4 | При номинальном давлении и частоте вращения. |
| Тип рабочей среды | Минеральные масла (И-40А, И-50А, Гидравлид-68 и аналоги) | Допускается работа на других маслах при совпадении вязкости. |
| Присоединительные размеры, патрубок | Вход: Ø16 мм, Выход: Ø12 мм | Фланец с 4 отверстиями Ø14 мм на окружности Ø140 мм. |
| Масса, кг | 9.5 | Включая комплект уплотнений. |
| Рабочий объем, см³ | 5 | За два такта. |
| Эксплуатационный параметр | Значение | Единица измерения |
|---|
| Номинальная частота вращения | 1200 - 1800 | об/мин |
| Диапазон температур рабочей среды | +10 ... +50 | °C |
| Диапазон вязкости рабочей среды | 17 - 213 | сСт |
| Системный КПД | 55 | % |
| Уровень звукового давления | 72 | дБА |
| Срок службы (ресурс) | 5000 | часов |
Принцип работы насоса пластинчатого БГ12-21АМ
В основе функционирования насоса пластинчатого БГ12-21АМ лежит роторно-пластинчатый механизм. Внутри корпуса эксцентрично установлен ротор с радиальными пазами, в которых свободно перемещаются пластины. При вращении ротора пластины под действием центробежной силы плотно прилегают к внутренней овальной поверхности статора, образуя замкнутые камеры. На участке всасывания объем этих камер увеличивается, создавая разрежение и засасывая рабочую жидкость. На участке нагнетания объем камер уменьшается, выталкивая масло в нагнетательную магистраль под давлением. Овальная форма статора обеспечивает двукратное действие, то есть два цикла всасывания и нагнетания за один оборот ротора, что и обуславливает высокую равномерность потока и производительность.
Температурный режим работы и ресурс
Для корректной работы и достижения заявленного ресурса в 5000 часов необходимо строго соблюдать температурный режим эксплуатации насоса пластинчатого БГ12-21АМ. Оптимальная температура рабочего масла варьируется от +10°C до +50°C. Превышение верхнего предела приводит к падению вязкости масла, увеличению внутренних утечек и ускоренному износу деталей. При низких температурах масло становится слишком густым, что вызывает повышенную нагрузку на привод и может привести к кавитации. При использовании качественных гидравлических масел (например, отечественного производства или импортных аналогов) и регулярном техническом обслуживании средний срок службы насоса превышает 8 лет.
Область применения и совместимое оборудование
Насос пластинчатый БГ12-21АМ находит широкое применение в различных отраслях промышленности Казахстана благодаря своей надежности и стабильности.
Где используется насос пластинчатый БГ12-21АМ:
• Гидравлические прессы для обработки металла и пластика.
• Деревообрабатывающие станки с ЧПУ.
• Механизмы подъема и перемещения грузов (краны, подъемники).
• Промышленные компрессорные станции.
• Уборочная и сельскохозяйственная техника (комбайны, тракторы).
• Экспериментальные и лабораторные стенды.
Насос пластинчатый БГ12-21АМ является проверенным решением для систем, требующих постоянной подачи масла под давлением в условиях средних нагрузок. Прямым аналогом является модель НПл 5/16, однако БГ12-21АМ обладает улучшенными уплотнениями и пониженным уровнем шума.
Условное обозначение и расшифровка модели
Маркировка БГ12-21АМ содержит в себе всю основную информацию о продукте:
Б – исполнение корпуса и уплотнений, стойкое к воздействию бензина и нефтепродуктов.
Г – тип изделия: гидравлический насос.
12 – условный проход присоединительного патрубка (выходного), 12 мм.
21 – рабочий объем насоса, выраженный в сантиметрах кубических за полный цикл (два такта).
А – модернизированное исполнение, улучшенная конструкционная серия.
М – заводская модификация, предназначенная для вращения вала по часовой стрелке (правое вращение). Для получения версии с левым вращением требуется специальный заказ с литерой «Л» в конце маркировки.
Габаритные и присоединительные размеры для монтажа
Для правильного монтажа насоса пластинчатого БГ12-21АМ в гидросистему необходимо учитывать следующие размеры:
Присоединительные размеры:
• Диаметр входного (всасывающего) патрубка: 16 мм.
• Диаметр выходного (нагнетательного) патрубка: 12 мм.
• Посадочный диаметр приводного вала: 22 мм.
• Длина концевой части вала: 35 мм.
• Крепежные отверстия на фланце: 4 отверстия под болты М10, расположенные на окружности диаметром 140 мм.
• Шаг между отверстиями: 90 мм по центрам.
Ремкомплект и часто заменяемые детали насоса БГ12-21АМ
Для поддержания высокой производительности и продления срока службы насоса пластинчатого БГ12-21АМ рекомендуется иметь в наличии комплект запасных частей. Обычно в процессе эксплуатации подвержены износу следующие компоненты:
Состав стандартного ремонтного комплекта (РК):
• Комплект пластин (лопаток) ротора.
• Уплотнительные кольца вала (сальники).
• Боковые распределительные диски (делительные пластины).
• Комплект уплотнений фланцев и заглушек.
• Комплект крепежных винтов.
Своевременная замена изношенных деталей позволяет избежать серьезных поломок и простоев оборудования.
Пример заказа и приобретения
Рассмотрим типичный пример заказа. Горнодобывающее предприятие из Караганды обратилось в нашу компанию Гидротех для модернизации гидравлической системы дробильного комплекса. Требовалось 8 единиц насосов для обеспечения стабильного давления в контурах управления. Были выбраны насосы пластинчатые БГ12-21АМ. В заказ вошли сами насосы, сменные ремкомплекты и техническая документация на государственном языке. Доставка в Караганду была осуществлена в течение 3 рабочих дней. Вы также можете оформить заказ на данную модель для своего предприятия.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать насос пластинчатый БГ12-21АМ для замены старого на действующем станке в Актобе?
Ответ: Основными критериями являются рабочий объем, номинальное давление и частота вращения вала. Необходимо сверить присоединительные размеры и направление вращения вала (правое/левое). Рекомендуем обратиться к нашим инженерам для точного подбора.
Вопрос: Какие сроки поставки насоса БГ12-21АМ в города Казахстана, такие как Астана или Усть-Каменогорск?
Ответ: При наличии товара на складе в Костанае доставка в крупные города (Астана, Алматы, Шымкент, Павлодар) занимает 2-4 рабочих дня. В отдаленные регионы срок может увеличиться до 5-7 дней. Точные сроки уточняйте при оформлении заказа.
Вопрос: Можно ли использовать насос БГ12-21АМ в условиях низких температур, характерных для зимнего периода в Северном Казахстане?
Ответ: Модель рассчитана на работу с маслом температурой от +10°C. При эксплуатации в холодное время года необходима система подогрева масла в гидробаке или применение специальных маловязких морозостойких масел с соответствующими допусками.
Вопрос: Совместим ли насос пластинчатый БГ12-21АМ с импортными гидравлическими станциями, например, из Европы или Китая?
Ответ: Да, при условии совпадения ключевых параметров: рабочего давления, частоты вращения вала и присоединительных размеров. Насос успешно интегрируется в системы различных производителей. Для консультации по совместимости свяжитесь с нашими техническими специалистами.
Поставка, гарантия и доставка по Казахстану и СНГ от бренда Гидротех
Выбирая насос пластинчатый БГ12-21АМ от производителя и поставщика Гидротех, вы получаете продукцию с гарантией качества и полным сопровождением. Мы обеспечиваем оперативную доставку во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Каждый насос перед отгрузкой проходит контрольные испытания на стенде. Наша команда готова оказать техническую поддержку и помощь в подборе оборудования. Для заказа и получения консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте gidro777.kz.
