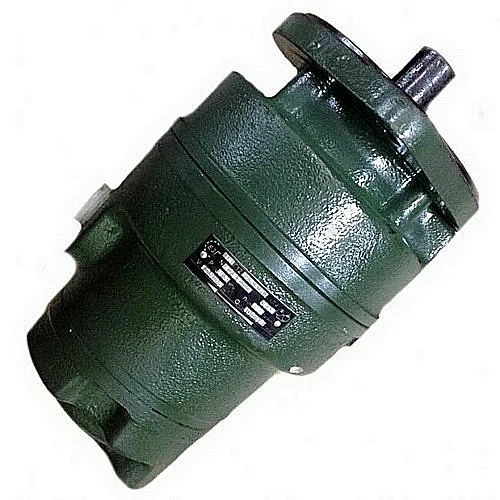

Описание и назначение насоса пластинчатого 35Г12-24М
Насос пластинчатый 35Г12-24М – это современное решение в области промышленной гидравлики, предназначенное для стабильной и эффективной подачи рабочей жидкости в гидравлические системы оборудования. Эта модель представляет собой двухпоточный гидронасос с нерегулируемой производительностью, что обеспечивает синхронное функционирование двух независимых гидравлических контуров от одного привода. «Табысты жұмыс бермейді, бірақ табандылықпен жұмыс істейді», – говорят опытные казахстанские инженеры, отмечая его надежность. Основная область применения насоса пластинчатого 35Г12-24М – тяжелое машиностроение, металлургическое производство, агрегаты станкостроения и другое промышленное оборудование, требующее высокого давления и стабильного расхода рабочей среды. Насос пластинчатый 35Г12-24М отличается высокой эффективностью и долгим сроком службы, что делает его экономически выгодным выбором для предприятий Казахстана.
Краткие технико-эксплуатационные данные и Код ТН ВЭД
Насос пластинчатый 35Г12-24М производится в габарите, соответствующем классификации 2+1. Устройство предназначено для работы на минеральных маслах и прочих смазывающих жидкостях. Код ТН ВЭД для данной категории товаров – 8413.60.000. Насос пластинчатый 35Г12-24М отвечает климатическому исполнению УХЛ, что позволяет ему успешно эксплуатироваться в умеренных и холодных климатических условиях, характерных для многих регионов Казахстана.
| Параметр | Значение |
|---|
| Масса, кг | 33 |
| Габаритные размеры (длина x ширина x высота), мм | Откроются при запросе |
| Код ТН ВЭД | 8413.60.000 |
— Бір инженер насос пластинчатый 35Г12-24М шашлыққа не үшін алар еді? Екі ағынды сусын автоматын жасау үшін! Бір ағыны – шәйге, екіншісі – кофені толтырады! — деп серіктестері күлді, жаңа схеманы сынап.
Технические характеристики насоса пластинчатого 35Г12-24М
| Параметр | Значение |
|---|
| Номинальная подача, л/мин | 70 / 35,7 (два потока) |
| Рабочее давление, МПа | Номинальное выходное | 6,3 |
| Максимальное выходное | 7,0 |
| На входе (мин./макс.) | 0,08 / 0,12 |
| Частота вращения вала, об/мин | Номинальная | 960 |
| Минимальная рабочая | 600 |
| Максимально допустимая | 1500 |
| Рекомендуемая мощность привода, кВт | 13,4 |
| Объемный КПД, % (не менее) | 70 |
| Тип рабочей среды | Минеральное масло (вязкость 17-440 сСт) |
| Присоединительные размеры, тип резьбы | Указаны на чертеже |
| Климатическое исполнение | УХЛ |
| Масса, кг | 33 |
Принцип работы двухпоточного пластинчатого насоса
Принцип действия насоса пластинчатого 35Г12-24М основан на изменении объема рабочих камер, образованных пластинами, ротором и статором. При вращении ротора под действием центробежных сил пластины выдвигаются из пазов и плотно прижимаются к внутренней поверхности статора, создавая герметичные камеры. В зоне всасывания эти камеры расширяются, затягивая рабочую жидкость. Перемещаясь в зону нагнтания, камеры сокращают объем, выталкивая жидкость под давлением в нагнетательный трубопровод. Ключевая особенность модели 35Г12-24М – ее двухпоточная конструкция. Она обеспечивает раздельную подачу жидкости по двум независимым каналам с разными производительностями (70 и 35,7 л/мин), что позволяет одновременно питать два контура одного агрегата или устройства с разными требованиями к расходу.
Температурный режим работы и заявленный срок службы
Для обеспечения длительной и надежной работы насоса пластинчатого 35Г12-24М необходимо соблюдать температурный режим эксплуатации. Рекомендуемая температура рабочей жидкости (минерального масла) составляет от +10°С до +50°С. Окружающая среда не должна оказывать экстремального воздействия: допустимый диапазон от 0°С до +50°С. Эти параметры легко соблюдаются в большинстве цеховых условий Казахстана. Срок службы данного насоса при соблюдении регламента техобслуживания, использовании качественных масел и фильтров грубой очистки превышает 15 000 моточасов. Гарантийный срок, предоставляемый производителем Гидротех, составляет 12 месяцев со дня ввода изделия в эксплуатацию.
Область применения: на каком оборудовании используется насос 35Г12-24М
Насос пластинчатый 35Г12-24М находит широкое применение в различных отраслях промышленности Казахстана благодаря своей универсальности и надежности. Его активно используют в гидравлических системах следующего оборудования:
* Металлообрабатывающие станки с ЧПУ и гидроприводами.
* Прессовое оборудование (гидравлические прессы для штамповки, ковки).
* Прокатные станы и другое металлургическое оборудование.
* Тяжелая дорожно-строительная и сельскохозяйственная техника (манипуляторы, некоторые модели комбайнов).
* Станки литья под давлением.
Модель 35Г12-24М является отличным аналогом, а часто и прямой заменой устаревающих насосов типа НПл 80-40/6,3, предлагая лучшие показатели по производительности, КПД и уровню шума.
Расшифровка условного обозначения модели
Маркировка 35Г12-24М несет в себе полную информацию о типе и параметрах изделия:
35 – обозначение серии пластинчатых насосов.
Г – тип насоса: «Гидравлический».
12 – габаритный номер или размер, определяющий основные геометрические параметры.
24 – условный параметр, указывающий на производительность и рабочие характеристики.
М – модификация, в данном случае с повышенным ресурсом и улучшенными эксплуатационными качествами.
Такая система обозначений удобна и понятна специалистам, позволяя быстро идентифицировать модель.
Габаритные и присоединительные размеры насоса
Чертеж 1: Габаритные и установочные размеры пластинчатого насоса 35Г12-24М, вид со стороны вала и крепления.
Чертеж 2: Схема гидравлического подключения двух потоков насоса 35Г12-24М с обозначением портов всаса и нагнетания.
Важно: Для получения точных размеров, необходимых для интеграции в ваше оборудование, рекомендуем отправить технический запрос нашим инженерам.
Состав ремонтного комплекта для 35Г12-24М
Для обеспечения ремонтопригодности насоса пластинчатого 35Г12-24М компания Гидротех предлагает ремонтные комплекты. Наиболее подвержены износу следующие детали, которые обычно входят в ремкомплект:
| Наименование детали | Примечание |
|---|
| Комплект пластин (лопаток) | Основной расходный элемент, подверженный износу. |
| Уплотнительные кольца и манжеты | Для обеспечения герметичности вала и крышек. |
| Подшипники ротора | Обеспечивают свободное вращение. |
| Распределительный диск (распределитель) | Критически важная деталь, изнашиваемая поверхность. |
| Пружины прижима пластин (при наличии) | Служат для начального прижатия пластин к статору. |
Наличие ремкомплектов значительно сокращает время простоя оборудования и продлевает общий ресурс гидроагрегата.
Примеры успешного внедрения и заказа
Предприятие из Караганды закупило партию насосов пластинчатых 35Г12-24М для модернизации гидравлических систем прессового парка. В Алматы машиностроительный завод остановился на этой модели для комплектации новых токарных станков с гидроприводом подач. В Актобе насосы 35Г12-24М были успешно интегрированы в систему ремонта сельхозтехники. Во всех случаях отмечалась полная совместимость по установочным размерам с заменяемым оборудованием, стабильная работа под нагрузкой и оперативность поставки от казахстанского представительства Гидротех.
Часто задаваемые вопросы (FAQ) по насосу 35Г12-24М
1. Как выбрать правильную модификацию насоса 35Г12-24М для замены старого НПл 80-40/6,3?
Базовая модель насоса пластинчатого 35Г12-24М является прям аналогом и предназначена для прямой замены НПл 80-40/6,3 в большинстве систем без переделок. Для окончательного выбора рекомендуем предоставить нашим специалистам маркировку старого насоса и параметры вашей гидросистемы. Консультации доступны по телефону или через Контакты.
2. Каковы сроки поставки и условия доставки насосов по Казахстану?
Стандартные сроки поставки насоса пластинчатого 35Г12-24М на склады в Казахстане составляют от 3 до 10 рабочих дней. Мы осуществляем доставку транспортными компаниями во все крупные города: Нур-Султан (Астана), Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск. Для стран СНГ также организуются поставки. Точные сроки и стоимость доставки рассчитываются индивидуально.
3. Какие основные условия эксплуатации необходимо соблюдать для долгой работы насоса?
Ключевые условия: использование минерального масла рекомендованной вязкости, поддержание давления на входе в пределах 0,08-0,12 МПа, установка фильтров грубой очистки в системе, контроль температуры масла (до +50°С) и избегание работы на сухом всасывании. Обязательно регулярное техническое обслуживание.
4. Можно ли подключить насос 35Г12-24М к системе с автоматикой или частотным преобразователем?
Да, насос пластинчатый 35Г12-24М совместим с системами, управляемыми частотными преобразователями. Важно контролировать минимальную частоту вращения (не ниже 600 об/мин) для обеспечения смазки и прижима пластин. Для детальной консультации по интеграции обратитесь к инженерам нашего техотдела.
Насос пластинчатый 35Г12-24М от казахстанского поставщика Гидротех
Выбирая насос пластинчатый 35Г12-24М у официального поставщика Гидротех в Казахстане, вы получаете не просто оборудование, а комплексное решение. Мы предлагаем качественные оригинальные изделия, гарантийное и послегарантийное обслуживание, поставку запасных частей и ремонтных комплектов. Наша техническая поддержка готова помочь с подбором, установкой и решением любых эксплуатационных вопросов. Доставка осуществляется по всему Казахстану, включая отдаленные регионы, а также в страны СНГ. Свяжитесь с нами сегодня, чтобы обеспечить ваше производство надежным источником гидравлической энергии.
Для заказа насоса пластинчатого 35Г12-24М и получения консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте Gidro777.kz.
