Описание и назначение пластинчатого насоса 12Г12-25М
Пластинчатый насос 12Г12-25М представляет собой надёжный гидравлический агрегат российского производства, предназначенный для обеспечения стабильной работы сложного промышленного оборудования. Этот пластинчатый насос отличается двухпоточным импульсным принципом действия габарита 3+1, что позволяет разделять поток рабочей жидкости на две независимые линии. Незаменим для гидросистем современных станков (токарных, фрезерных, шлифовальных), прессового оборудования, манипуляторов и других механизмов, требующих точного и мощного гидропривода. Пластинчатый насос 12Г12-25М обеспечивает необходимое давление и расход рабочей жидкости, гарантируя высокую эффективность всего технологического процесса на производстве.
Краткие технические данные и параметры
Ключевой особенностью пластинчатого насоса 12Г12-25М является его двухпоточная конструкция. Основной поток (со стороны привода) обладает высокой производительностью 142,8 л/мин, а дополнительный (с противоположной стороны) обеспечивает расход 12,1 л/мин. Номинальное рабочее давление составляет 6,3 МПа, что позволяет ему работать в системах средней мощности. Данная модель разработана для продолжительной эксплуатации на минеральных маслах, соответствующих определённым требованиям к вязкости и чистоте.
Шутка на казахском языке
Жұмысшы станоктың қасында тұрып, шеберге сұрайды: «Бұл пластинчатый насос 12Г12-25М қалай жұмыс істейді?»
Шебер жауап береді: «Ұзақ пен қысқа токтап-тоқтап! Осындай қайталап отырады да, станоктың барлық бөліктерін қозғалтады. Көріп тұрсың ба, тамаша пластинчатый насос – ол станоктың жүрегі сияқты!»
Технические характеристики насоса 12Г12-25М
Спецификация пластинчатого насоса 12Г12-25М полностью отвечает жёстким требованиям промышленной эксплуатации.
Основные параметры и производительность |
12Г12-25М |
Номинальная подача (производительность), л/мин |
142,8 / 12,1 |
Давление на выходе, МПа |
номинальное |
6,3 |
| максимальное |
7,0 |
| Номинальная мощность, кВт |
19,9 |
| Номинальная частота вращения, об/мин |
960 |
| Масса (вес насоса), кг |
55 |
| Габаритный размер (примерный), мм |
~600 х 300 х 300 |
| Код ТН ВЭД ЕАЭС |
8413 81 100 0 |
Условия эксплуатации и рабочие среды
Для длительного срока службы пластинчатого насоса 12Г12-25М необходимо соблюдать рекомендованные производителем условия.
Параметры эксплуатации и рабочие среды |
12Г12-25М |
Тип рабочей среды |
Минеральные масла для гидросистем |
| t рабочей среды (масла), °С |
Минимальная |
+10 |
| Максимальная |
+50 |
| Вязкость масла, сСт |
Минимальная |
17 |
| Максимальная |
400 |
| Направление вращения вала (стандарт/заказ) |
правое / левое |
| Гарантийный срок службы, мес. |
12 |
| Присоединительные размеры (тип фланца/резьбы) |
Согласно чертежам завода-изготовителя |
Принцип работы пластинчатого насоса
Пластинчатый насос 12Г12-25М является насосом объёмного типа с вытеснением жидкости пластинами (шиберами), которые перемещаются в пазах ротора. При вращении ротора пластины под действием центробежной силы и давления масла прижимаются к поверхности статора, создавая герметичные камеры. Объём этих камер изменяется при вращении, что и обеспечивает всасывание и нагнетание рабочей жидкости. Двухпоточность достигается за счёт особого расположения окон в распределительном диске, позволяющего разделить основной и дополнительный потоки. Этот принцип гарантирует стабильную производительность 142,8 л/мин по основному каналу и 12,1 л/мин по дополнительному даже при высокой нагрузке.
Температурный режим, климатическое исполнение и долговечность
Модель 12Г12-25М имеет климатическое исполнение УХЛ категории размещения 4, что позволяет эксплуатировать насос в макролимате с температурой окружающего воздуха от 0°С до +50°С. Для обеспечения заявленного срока службы критически важно поддерживать температуру гидравлического масла в диапазоне от +10°С до +50°С и следить за его чистотой, используя качественные фильтры. При соблюдении всех требований эксплуатации и проведении регулярного технического обслуживания, ресурс пластинчатого насоса 12Г12-25М составляет многие годы интенсивной работы.
Область применения и совместимое оборудование
Пластинчатый насос 12Г12-25М — это промышленная классика, широко используемая на предприятиях Казахстана. Его основная сфера применения:
• Металлообрабатывающие станки (токарные, фрезерные, координатно-расточные).
• Кузнечно-прессовое оборудование (гидравлические прессы, гибочные машины).
• Подъёмно-транспортные механизмы (манипуляторы, краны).
• Специальное технологическое оборудование в различных отраслях промышленности.
Этот пластинчатый насос часто является штатным гидроагрегатом для многих моделей станков отечественного производства.
Состав ремонтного комплекта и частые неисправности
Для обеспечения бесперебойной работы рекомендуется иметь ремкомплект. Для пластинчатого насоса 12Г12-25М обычно требуется:
Наименование запчасти |
Предназначение (что обычно ломается/изнашивается) |
Комплект пластин (шиберов) |
Основной изнашиваемый элемент, влияющий на производительность и давление. |
Распределительный диск (золотниковая пара) |
Износ рабочих поверхностей приводит к потере давления и перетеканию масла. |
Уплотнительные кольца и манжеты вала |
Потеря герметичности, подтекание масла. |
Подшипники вала |
Износ подшипников увеличивает шум и может привести к заклиниванию. |
Корпусные прокладки |
Обеспечивают герметичность соединений корпуса насоса. |
Условное обозначение, код модели
Маркировка 12Г12-25М расшифровывается следующим образом согласно ТУ 2-024-0224533-025-089 (Елецкий завод «Гидропривод»):
12 — тип (пластинчатый насос).
Г — гидравлический.
12 — условный расход жидкости в дм³/с (12 дм³/с ≈ 720 л/мин, здесь относится к конструктивной серии).
25 — номинальное давление (возможно, в барах *10? 25≈2,5 МПа, но по факту 6,3 МПа – цифра условная для серии).
М — модернизированное исполнение.
Габаритные и присоединительные размеры

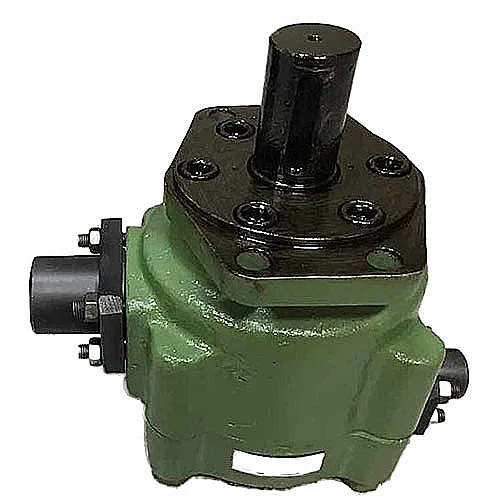

Монтажный вид пластинчатого насоса модели 12Г12-25М. На фото видны фланцевые соединения и вал привода.
Точные монтажные и присоединительные размеры (межосевые расстояния фланцев, диаметр и длина шлицевого или шпоночного конца вала) необходимо уточнять по заводским чертежам или спецификациям для конкретного оборудования. Насос поставляется с необходимым комплектом крепежа.
Примеры оформления заказа
При заказе пластинчатого насоса 12Г12-25М укажите следующие данные:
1. Полное название: Насос пластинчатый 12Г12-25М.
2. Желаемое направление вращения вала (по умолчанию — правое).
3. Количество единиц.
4. Адрес доставки (город, предприятие).
Для быстрого оформления заявки вы можете воспользоваться формой на нашем сайте «Заказать насос» или связаться с менеджерами «Гидротех» через раздел Контакты.
Часто задаваемые вопросы (FAQ) по насосу 12Г12-25М
Как правильно выбрать модификацию или направление вращения пластинчатого насоса 12Г12-25М для замены старого?
Направление вращения вала насоса должно совпадать с направлением вращения двигателя вашего оборудования. Стандартная поставка — правое вращение. Если у вас на старой помпе маркировка или вал вращался в другую сторону, необходимо заказывать модель с левым вращением. Также сверьтесь с присоединительными размерами по месту установки.
Какие сроки поставки пластинчатого насоса 12Г12-25М в Казахстан и есть ли он в наличии?
Наличие и точные сроки поставки необходимо уточнять у наших менеджеров на момент заказа. Мы стремимся поддерживать складской запас в Казахстане для быстрого удовлетворения потребностей клиентов. В случае отсутствия на складе, доставка организуется с заводов-производителей в сжатые сроки.
Какое масло рекомендуется заливать в гидросистему с насосом 12Г12-25М и как часто его менять?
Рекомендуется использовать качественные индустриальные масла типа ИГП, И-20А, И-30А, ВМГЗ или их импортные аналоги (Total, Shell и др.), соответствующие требованиям по вязкости (17-400 сСт). Интервалы замены масла зависят от интенсивности работы, но не реже, чем раз в год или после 2000 моточасов. Обязательно используйте фильтры тонкой очистки в системе.
Можно ли заменить пластинчатый насос 12Г12-25М на лопастной или винтовой аналог?
Прямого лопастного аналога у данной модели нет. Замена на насос другого принципа действия (лопастной, винтовой) может потребовать серьёзной переделки гидросистемы, пересчёта параметров, замены трубопроводов и арматуры. Рекомендуется заменять на аналогичную модель пластинчатого насоса 12Г12-25М с идентичными характеристиками давления и производительности для сохранения работоспособности оборудования.
Поставки по Казахстану и гарантии от «Гидротех»
Мы, компания «Гидротех», являемся надёжным поставщиком промышленного гидравлического оборудования в Казахстане. Оригинальный пластинчатый насос 12Г12-25М поставляется напрямую от производителя — Елецкого завода «Гидропривод», что гарантирует его качество и соответствие всем техническим стандартам. Организуем оперативную доставку в любой город Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Актау и другие регионы. Также работаем с партнёрами в странах СНГ. На всю продукцию распространяется официальная гарантия. Обращайтесь, и мы подберём оптимальное решение для вашего производства!
