Описание и назначение шестеренного насоса НШ8Д-3
Насос НШ8Д-3 – это односекционный шестеренный насос постоянной производительности, разработанный для создания надежного источника давления в гидравлических системах мобильной и сельскохозяйственной техники. Модель Насос НШ8Д-3 предназначена для перекачивания минеральных масел и других рабочих жидкостей, что делает ее ключевым компонентом гидроприводов тракторов, комбайнов, дорожно-строительных машин и погрузчиков. Его высокая надежность и адаптация к тяжелым условиям эксплуатации, включая вибрации и перепады температур, позволяют рекомендовать Насос НШ8Д-3 для ответственных узлов спецтехники.
Установка Насос НШ8Д-3 возможна как в основной гидравлический контур, так и в отдельные системы смазки и управления. Компактные габаритные размеры и стандартные присоединительные размеры по ГОСТ существенно упрощают монтаж и замену устаревшего оборудования, что особенно важно для механиков в условиях полевых мастерских. Стойкость к износу при работе с загрязненной рабочей средой подтверждает, что Насос НШ8Д-3 рассчитан на долгий срок службы даже при интенсивной эксплуатации.
Основные параметры: вес, габариты и область применения
Насос НШ8Д-3 отличается компактной и массивной конструкцией, его масса составляет 1.8 кг, что делает его удобным для транспортировки и установки. Габаритные размеры модели (ДхШхВ) составляют 150х100х80 мм, что позволяет успешно интегрировать Насос НШ8Д-3 в ограниченное пространство оборудования. Для таможенного оформления используется Код ТН ВЭД 8413 50 000 00 – "насосы шестеренные прочие".
Сақырдың жастықтарында бір механик сершіге: "Машина басымды түсіре алмайды, Насос НШ8Д-3 жұмыс істемей ме?", – деп сұрайды. Серші күліп: "Егер ол басым түсірсе, біз оны ауырмай жасадық дейміз, ал егер ол түсірмесе, онда біз оны ауырмай жасадық дейміз! Маңыздысы — қысым 21 МПа-дан аспауы керек!"
| Параметр | Значение |
|---|
| Масса, кг | 1.8 |
| Длина, мм | 150 |
| Ширина, мм | 100 |
| Высота, мм | 80 |
| Код ТН ВЭД | 8413 50 000 00 |
Технические характеристики насоса НШ8Д-3
Ключевые технические характеристики Насос НШ8Д-3 определяют его производительность, надежность и возможности интеграции. Модель выполнена в односекционном исполнении с валом, имеющим 6 шлицов, и оснащена металлофторопластовой втулкой для снижения износа. Это обеспечивает стабильную работу и длительный ресурс.
| Параметр | Значение |
|---|
| Модификация | С 6-шпицевым валом и металлофторопластовой втулкой |
| Тип насоса | Односекционный шестеренный |
| Номинальное рабочее давление, МПа | 16 |
| Максимальное рабочее давление, МПа | 21 |
| Номинальная подача, л/мин | 17,50 |
| Рабочий объем, см³ | 8.1 |
| Номинальная частота вращения, об/мин | 40 |
| Коэффициент подачи, % | не менее 90 |
| Тип рабочей среды | Минеральные и некоторые синтетические масла, вязкость 15-100 мм²/с |
| Температурный диапазон, °C | От -40 до +80 |
| Масса, кг | 1.8 |
Технические характеристики Насос НШ8Д-3 подтверждают его высокий потенциал для создания стабильного давления в системах, где требуется надежность и точность.
Принцип работы шестеренного насоса
Принцип работы Насос НШ8Д-3 основан на классической схеме шестеренного насоса. В герметичном корпусе находятся две шестерни – ведущая и ведомая. При вращении ведущей шестерни, соединенной с валом привода, зубья захватывают рабочую жидкость из зоны всасывания и перемещают ее по периферии корпуса в зону нагнетания. Благодаря высокой точности изготовления деталей, зазоры между зубьями и корпусом минимальны, что обеспечивает высокий коэффициент подачи и предотвращает значительные внутренние перетеки. Смазка всех трущихся пар осуществляется самой перекачиваемой жидкостью, что упрощает конструкцию и повышает надежность Насос НШ8Д-3.
Температурный режим работы и ресурс
Насос НШ8Д-3 рассчитан на работу в широком диапазоне температур от -40°C до +80°C, что позволяет эксплуатировать его в суровых климатических условиях Казахстана – от зимних морозов в Северном Казахстане до летней жары на юге. Соблюдение требований к вязкости рабочей жидкости (15-100 мм²/с) и использование фильтров тонкой очистки (рекомендовано 25 мкм) гарантирует заявленный срок службы не менее 5000 часов. Ресурс Насос НШ8Д-3 напрямую зависит от чистоты гидравлической системы.
Область применения: какое оборудование использует насос НШ8Д-3
Широта применения Насос НШ8Д-3 обусловлена его универсальностью и надежностью. Данный агрегат успешно используется в гидросистемах следующих видов техники:
Сельскохозяйственная техника: Тракторы МТЗ (Беларус), К-700 "Кировец", зерноуборочные комбайны "Дон", "ACROS", "Вектор", сеялки, опрыскиватели.
Дорожно-строительная техника: Автогрейдеры, дорожные катки, асфальтоукладчики.
Грузовая и коммунальная техника: Самосвалы КамАЗ, МАЗ, фронтальные погрузчики, коммунальные машины.
Промышленное оборудование: Станки с гидроприводом, прессовое оборудование, гидравлические подъемники.
Таким образом, Насос НШ8Д-3 служит источником давления для исполнительных механизмов – гидроцилиндров, гидромоторов и гидрораспределителей.
Ремонт и запчасти: что обычно выходит из строя?
Несмотря на высокую надежность, при интенсивной эксплуатации возможен износ отдельных компонентов Насос НШ8Д-3. Для его восстановления рекомендуется иметь под рукой ремкомплект или отдельные запасные части.
| Наименование запчасти | Признаки износа / Неисправность |
|---|
| Комплект уплотнений (сальники, манжеты) | Наружная течь масла по валу или в местах соединений |
| Ведущая и ведомая шестерни | Повышенный шум, падение давления и производительности |
| Корпус насоса (гильза) | Увеличенный зазор между шестернями и корпусом, внутренние перетеки |
| Подшипники качения (если предусмотрены) | Посторонний гул, вибрация вала |
| Вал со шлицами | Износ шлицевого соединения, биение |
Регулярная диагностика и своевременная замена изношенных деталей продлят общий ресурс агрегата Насос НШ8Д-3.
Расшифровка условного обозначения модели
Маркировка Насос НШ8Д-3 согласно ГОСТ 13825-84 имеет следующую расшифровку:
НШ – Насос Шестеренный.
8 – номинальная величина рабочего объема, выраженная в см³/об (в данном случае 8.1 см³, округленно 8).
Д – модификация с длинным исполнением вала.
3 – конструктивное исполнение или версия модели.
Такая система обозначений обеспечивает полную взаимозаменяемость с отечественными аналогами.
Габаритные и присоединительные размеры насоса
Для точного монтажа и проектирования гидросистемы необходимо учитывать все посадочные и присоединительные размеры Насос НШ8Д-3.

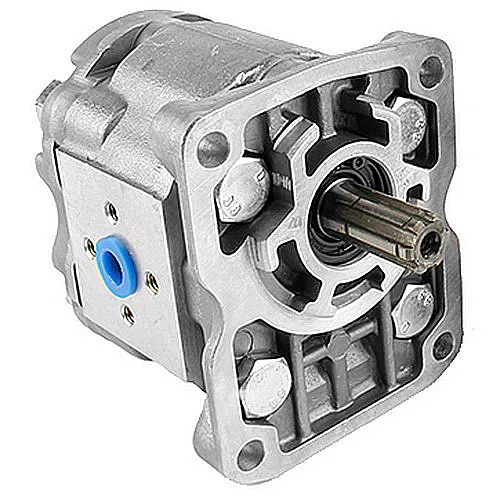

Общий вид Насос НШ8Д-3 с указанием габаритных размеров: длина 150 мм, ширина 100 мм.
Присоединительные размеры Насос НШ8Д-3: вал 6-шлицевой, резьба G1/2".
При подключении трубопроводов используется резьба G1/2" (по ГОСТ 6357) на напорном и всасывающем патрубках. Направление вращения вала указывается стрелкой на корпусе. Правильная ориентация насоса при монтаже напрямую влияет на его производительность и долговечность.
Примеры оформления заказа на насос НШ8Д-3
Для оперативного комплектования заказа корректно укажите наименование и артикул изделия: Насос НШ8Д-3, код поставщика: 777-ГИД-083.
Примеры реальных заказов для хозяйств и предприятий Казахстана:
1. Агрофирма "Талап" (Северо-Казахстанская область): 12 шт. Насос НШ8Д-3 для ремонта парка зерноуборочных комбайнов "Вектор".
2. ТОО "КазСпецТранс" (г. Алматы): 5 шт. Насос НШ8Д-3 для гидросистем фронтальных погрузчиков.
3. Частное хозяйство "Асыл" (Акмолинская область): 2 шт. Насос НШ8Д-3 в сборе с фильтром для трактора МТЗ-82.
Для получения актуальной цены и оформления заказа свяжитесь с нашими менеджерами через форму на сайте Гидротех или посетите раздел Контакты.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать Насос НШ8Д-3 для замены в существующей системе? На что обратить внимание?
Ответ: При подборе необходимо проверить соответствие рабочих параметров: рабочий объем (8.1 см³), направление вращения вала (обычно указывается стрелкой на старом насосе), тип вала (6-шлицевой) и присоединительные размеры. Также обратите внимание на номинальное давление и совместимость с используемым типом рабочей жидкости.
Вопрос: Каковы сроки доставки Насос НШ8Д-3 в мой город в Казахстане (например, в Астану, Алматы или Актобе)?
Ответ: Доставка осуществляется транспортными компаниями или почтой Казахстана. В крупные города (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) срок поставки обычно составляет 3-5 рабочих дней после обработки заказа. Для отдаленных регионов и стран СНГ срок может увеличиваться до 7-14 дней.
Вопрос: Какие масла рекомендованы для использования с Насос НШ8Д-3 в условиях Казахстана?
Ответ: Оптимальный выбор – всесезонные гидравлические масла марок МГЕ-10В, МГ-22В или их импортные аналоги (вязкость в рабочем диапазоне 15-100 мм²/с). В условиях жаркого лета необходим контроль вязкости и использование масел с повышенными антиокислительными свойствами.
Вопрос: Можно ли отремонтировать Насос НШ8Д-3 самостоятельно и где купить ремкомплект?
Ответ: При наличии опыта и специального инструмента (пресс, съемники) ремонт возможен. Комплекты уплотнений и запасные шестерни для Насос НШ8Д-3 также доступны к заказу через нашего поставщика Гидротех. Мы рекомендуем для сложного ремонта обращаться в специализированные сервисные центры.
Закажите насос НШ8Д-3 с гарантией и доставкой по всему Казахстану от Гидротех
Компания Гидротех является надежным поставщиком гидравлических компонентов на рынке Казахстана, предлагая оригинальный Насос НШ8Д-3 напрямую от производителя с полным пакетом документов и гарантией. Мы самостоятельно доставляем заказы во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе и многие другие города, а также организуем поставки в страны СНГ. Наш головной офис и склад находятся в Костанае, что позволяет быстро обрабатывать заявки с западного региона. Предлагая Насос НШ8Д-3, мы гарантируем его полное соответствие ГОСТ, долгий срок службы и техническую поддержку от наших инженеров. Свяжитесь с нами сегодня через форму заявки для уточнения условий и получения лучшей цены!
