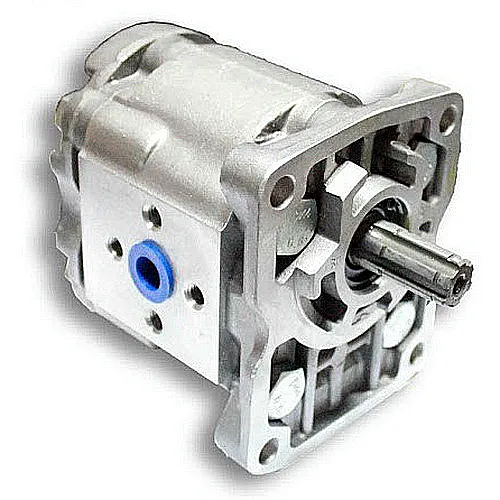

Описание и назначение насоса НШ14ДА-4
Шестеренный гидравлический насос НШ14ДА-4 от бренда Гидротех представляет собой высоконадежное оборудование, разработанное для стабильной работы в составе гидроприводов мобильной и промышленной техники. Этот агрегат является одним из ключевых элементов гидравлической системы, обеспечивающим непрерывную подачу рабочей жидкости под необходимым давлением. Насос НШ14ДА-4 идеально подходит для эксплуатации в условиях Казахстана, включая сельскохозяйственные угодья, строительные площадки и дорожные работы, где требуется бесперебойная работа под высокими нагрузками. Его конструкция рассчитана на длительный срок службы и простоту технического обслуживания.
Основное назначение насоса НШ14ДА-4 – перекачка минеральных масел в гидросистемах различного оборудования. Благодаря своей универсальности и надежности, этот насос нашел широкое применение в отраслях, где важна устойчивость к переменным нагрузкам и перепадам температур.
Основные параметры: вес, габариты и Код ТН ВЭД
Насос НШ14ДА-4 отличается компактными размерами и сравнительно небольшим весом, что облегчает его монтаж и интеграцию в существующие гидравлические магистрали. Для удобства выбора и сравнения ключевые параметры сведены в таблицу.
| Параметр | Значение |
|---|
| Код ТН ВЭД | 841360000 |
| Масса (вес) | 2 кг |
| Габаритные размеры (Ш×В×Г) | 150 × 93 × 118 мм |
Такие характеристики делают насос НШ14ДА-4 удобным для установки даже в стесненных условиях машинных отсеков, что особенно важно при ремонте или модернизации техники.
Қазақтар айтады: «Насос НШ14ДА-4 жұмыс істемей қоймайды, оның тістері маймен араласып, қазақтың қымызы мен еттей біртұтас болған!»
(Ақпараттық: Насос НШ14ДА-4 никогда не прекращает работу, его зубья смешались с маслом и стали единым целым, как кумыс и мясо у казахов!).
Технические характеристики насоса НШ14ДА-4
Технические параметры насоса НШ14ДА-4 определяют его область применения и эффективность работы в гидравлическом контуре. Агрегат обеспечивает высокую производительность при умеренном рабочем давлении, что гарантирует стабильность системы и долгий ресурс компонентов.
| Параметр | Значение | Описание |
|---|
| Тип рабочей среды | Минеральные масла | Гидравлические жидкости на минеральной основе, масла индустриальные. |
| Рабочее давление, номинальное | 20 кгс/см² | Оптимальное давление для эффективной и безопасной работы. |
| Подача (производительность) | 29 м³/ч | Объем жидкости, перекачиваемый за единицу времени. |
| Частота вращения вала | 2400 об/мин | Стандартная скорость вращения привода. |
| Мощность электродвигателя (рекомендуемая) | 14 кВт | Требуемая мощность привода для обеспечения номинальных параметров. |
| Диапазон температур эксплуатации | от -30°C до +80°C | Позволяет использовать насос в регионах с суровым климатом Казахстана. |
| Присоединительные размеры | Стандартные фланцевые | Обеспечивают совместимость с большинством гидросистем. |
Принцип работы шестеренного гидронасоса
Принцип действия насоса НШ14ДА-4 основан на классической схеме работы шестеренного насоса. В герметичном корпусе находятся две шестерни – ведущая и ведомая. При вращении, которое передается от вала привода, зубья шестерен, выходя из зацепления во всасывающей полости, создают разрежение, за счет которого рабочая жидкость (масло) поступает внутрь. Захваченная жидкость перемещается по периферии корпуса в зону нагнетания. Там, при вхождении зубьев в зацепление, объем полостей уменьшается, создавая давление и вытесняя жидкость в нагнетательную магистраль. Конструкция насоса НШ14ДА-4 обеспечивает минимальные внутренние утечки (перетечки) и стабильную пропускную способность вне зависимости от колебаний вязкости масла в рабочем диапазоне температур.
Температурный режим работы и срок службы
Эксплуатация насоса НШ14ДА-4 разрешена в широком температурном диапазоне: от -30°C до +80°C. Это позволяет использовать его как в жарких степных регионах, так и в северных областях Казахстана. Качественные материалы и точная подгонка деталей обеспечивают длительный срок службы агрегата. При соблюдении рекомендаций по использованию рекомендованных рабочих сред, своевременной замене фильтров и поддержании чистоты гидравлической системы, ресурс насоса НШ14ДА-4 составляет не менее 5 лет или 10 000 моточасов интенсивной работы.
Сферы применения и совместимое оборудование
Шестеренный насос НШ14ДА-4 от бренда Гидротех востребован в различных отраслях благодаря своей универсальности и надежности. Он используется в качестве основного или вспомогательного насоса в гидросистемах следующей техники:
Сельскохозяйственная техника: комбайны (в том числе «Дон», «Акрос», CLAAS), тракторы (МТЗ, К-700, «Беларус»), пресс-подборщики, опрыскиватели. Обеспечивает работу гидроприводов жаток, подборщиков, систем подъема и steering.
Строительная и дорожная техника: мини-погрузчики, экскаваторы (включая Liebherr, Hitachi, Hyundai), автокраны, асфальтоукладчики, дорожные катки. Насос НШ14ДА-4 отвечает за работу гидроцилиндров стрелы, ковша, рулевого управления и других исполнительных механизмов.
Промышленное оборудование: станки с ЧПУ, прессовое оборудование, испытательные стенды, линии подачи и дозирования жидкостей.
Состав ремкомплекта и часто заменяемые детали
Для поддержания насоса НШ14ДА-4 в рабочем состоянии и проведения планово-предупредительного ремонта рекомендуется иметь на складе ремкомплект. Наиболее подвержены износу следующие компоненты:
| Наименование детали | Назначение | Признаки износа |
|---|
| Пара шестерен (ведущая и ведомая) | Основные рабочие органы, создающие поток и давление. | Падение производительности, повышение шума, увеличение зазоров. |
| Уплотнительные манжеты и сальники | Обеспечивают герметичность вала и корпуса, предотвращают утечки. | Подтекание масла по валу или в местах стыков. |
| Подшипники (опорные) | Поддерживают вал и шестерни, обеспечивают свободное вращение. | Посторонний гул или вибрация, люфт вала. |
| Корпус (при исп. в агрессивных средах) | Основная несущая конструкция насоса. | Появление трещин или эрозии внутренних поверхностей (редко, при предельных нагрузках). |
Приобрести оригинальные запчасти и ремкомплекты для насоса НШ14ДА-4 можно у официального поставщика – компании Гидротех.
Условное обозначение модели: расшифровка маркировки
Маркировка НШ14ДА-4 содержит всю ключевую информацию о типе и особенностях данного гидроагрегата:
НШ – Насос Шестеренный. Указывает на базовый принцип действия агрегата.
14 – Условный размер или рабочий объем, выраженный в кубических сантиметрах на один оборот. Определяет производительность насоса.
Д – Двустороннее вращение. Насос может работать как при левом, так и при правом вращении приводного вала, что повышает универсальность монтажа.
А – Модификация, предназначенная для работы с агрессивными средами и современными типами гидравлических жидкостей, включая некоторые биоразлагаемые масла.
4 – Конструктивное исполнение или номер версии. Обозначает конкретные особенности присоединительных размеров и конструкции корпуса.
Габаритные и присоединительные размеры НШ14ДА-4
Для корректного монтажа и подключения насоса НШ14ДА-4 к гидросистеме необходимо знать его точные габариты и схему присоединения. Ниже представлены изображения с основными размерами.

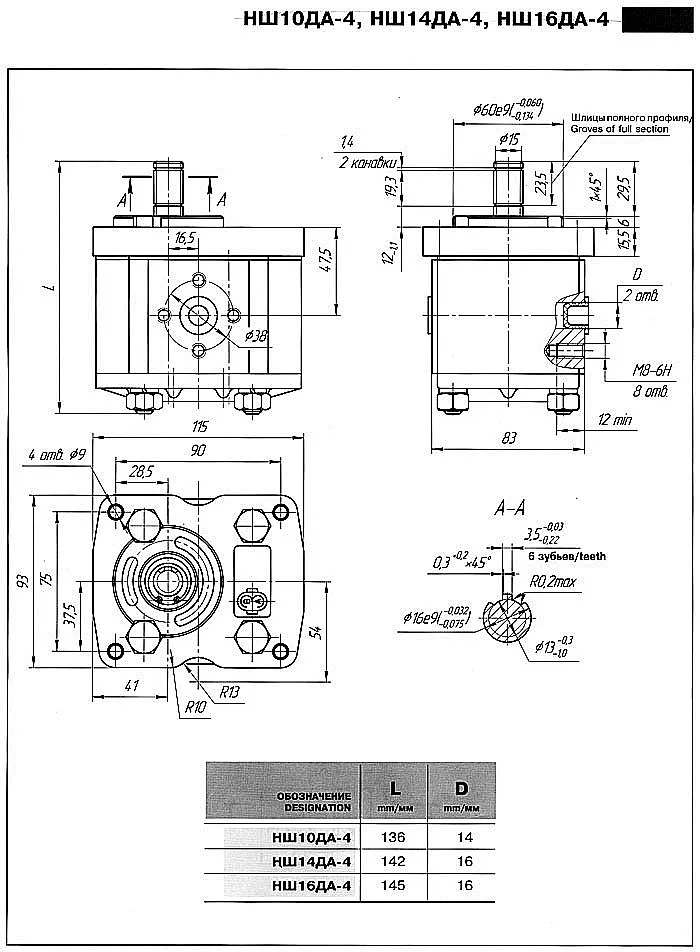

Рис. 1. Общий габаритный чертеж насоса НШ14ДА-4 с указанием основных размеров корпуса.
Рис. 2. Схема монтажных и присоединительных размеров насоса НШ14ДА-4 для точной установки.
Примеры заказа и применения в Казахстане
Насос НШ14ДА-4 активно закупается предприятиями по всему Казахстану для обеспечения бесперебойной работы техники. Например, агрохолдинг в Северо-Казахстанской области установил данные насосы на парке комбайнов для повышения надежности гидросистем в период уборочной страды. Дорожно-строительная компания из Актобе использует насосы НШ14ДА-4 для ремонта гидравлики асфальтоукладчиков. В Караганде на ремонтном заводе эти насосы применяются для восстановления экскаваторов.
Для оформления заказа на насос НШ14ДА-4 достаточно связаться с нашими менеджерами через раздел Контакты или воспользоваться формой заказа на сайте.
Часто задаваемые вопросы (FAQ)
Как выбрать насос НШ14ДА-4 для конкретной модели техники?
Ключевыми параметрами для выбора являются требуемая производительность (подача, л/мин), рабочее давление в системе и присоединительные размеры. Насос НШ14ДА-4 со своими параметрами (29 м³/ч, 20 кгс/см²) подходит для широкого спектра сельхоз- и строительной техники среднего класса. Для точного подбора рекомендуем предоставить модель вашей техники или характеристики старого насоса нашим специалистам.
Какие сроки поставки насоса НШ14ДА-4 в мой город?
Мы осуществляем быструю доставку по всему Казахстану. В города Астана, Алматы, Шымкент, Караганда, Актобе поставка осуществляется в течение 1-3 рабочих дней. В другие населенные пункты Казахстана и страны СНГ сроки доставки составляют от 3 до 7 рабочих дней в зависимости от удаленности.
Какие условия эксплуатации продлят срок службы насоса НШ14ДА-4?
Для максимального ресурса используйте рекомендованные минеральные масла, своевременно меняйте фильтры гидравлической системы, избегайте работы на предельно высоком давлении и перегрева жидкости. Также важно предотвращать попадание абразивных частиц и воды в систему. Регулярный визуальный контроль на предмет утечек также увеличит срок службы насоса НШ14ДА-4.
Совместим ли насос НШ14ДА-4 с импортной техникой, например, John Deere или Case?
Да, за счет стандартизированных присоединительных размеров и фланцев насос НШ14ДА-4 часто может служить функциональным аналогом для некоторых моделей импортных насосов. Однако для точного определения совместимости необходима проверка посадочных мест, направления вращения и параметров давления/производительности. Наши инженеры помогут провести такую проверку.
Насос НШ14ДА-4 от казахстанского поставщика Гидротех
Компания Гидротех является надежным поставщиком гидравлического оборудования, включая насос НШ14ДА-4, на рынке Казахстана. Мы базируемся в Костанае и обеспечиваем оперативные поставки во все регионы страны: от Нур-Султана (Астаны) и Алматы до Шымкента, Караганды, Актобе, Тараза, Павлодара, Усть-Каменогорска и других городов. Мы поставляем только сертифицированную продукцию, соответствующую техническим требованиям, и предоставляем гарантию на все оборудование. Обращаясь к нам, вы получаете не просто насос НШ14ДА-4, а комплексное решение: консультацию, подбор, доставку и сервисную поддержку. Для заказа или получения консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи.
